Besiktningsrapport

6.7

Installation genom

GoSol Energi

Datum

10 september 2021

Ort

Älvsjö, Stockholms län

Skenor: Skarv

Infästning: Infästning Råspont

Likströmskabel: Uppfästning

+ 7

76% godkända24% ej godkända

Om installationen

PanelerSTPXXXS - B72/V

MontagesystemSingle Rail: CrossHook 4S

VäxelriktareSUN2000-(3KTL-10KTL)-M1

TillbehörKapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

SkadaSkräp

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Elmaterial: Kapsling

Anmärkningar

1/8

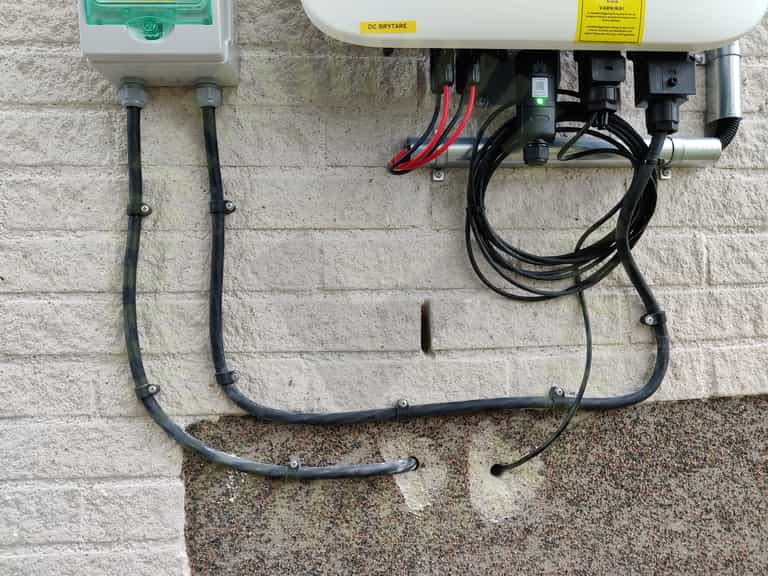

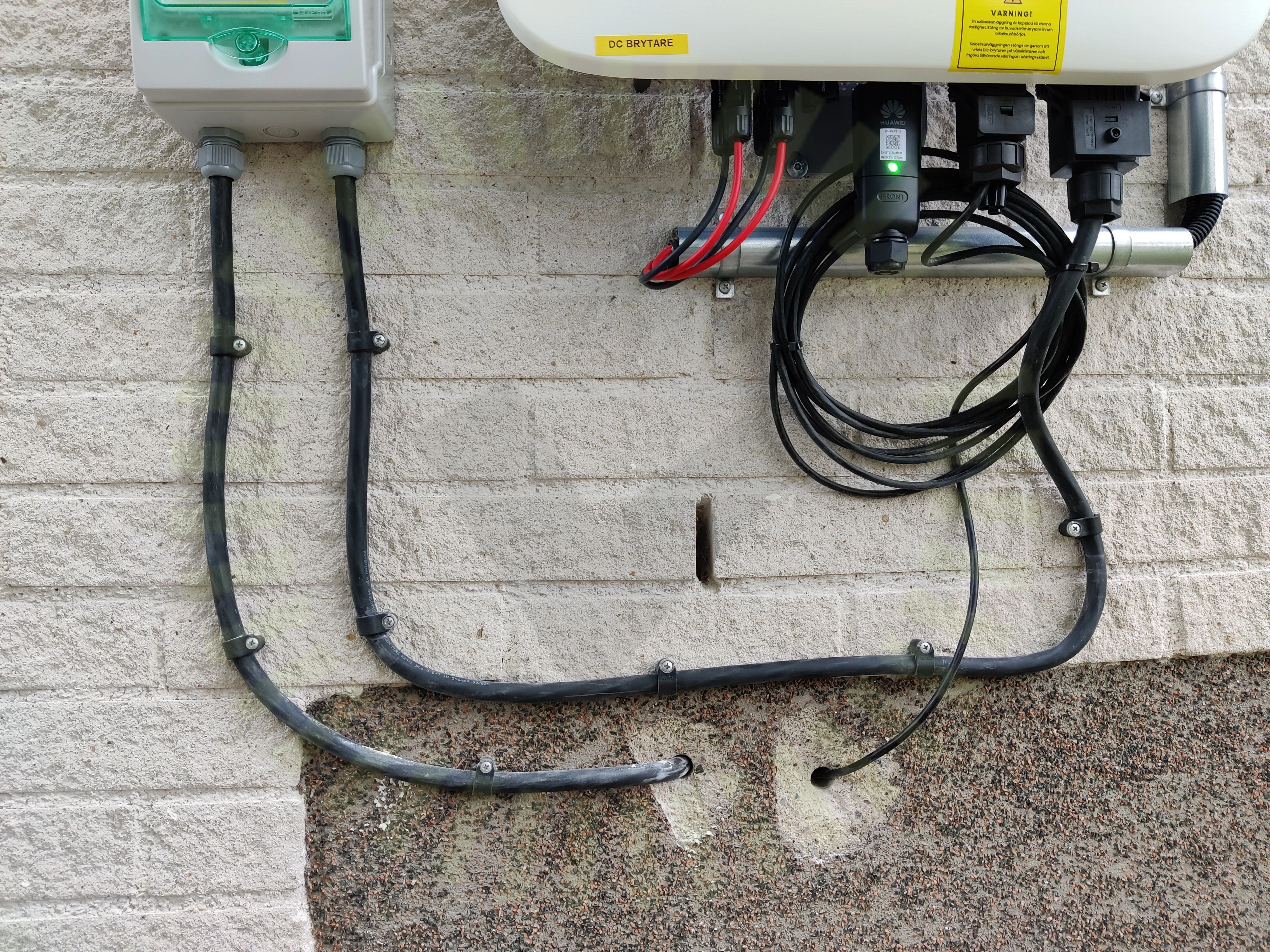

3.1 Kapsling: Böjradie

Inte godkänd

Böjar ska ha en sån radie att ledare och kablar inte skadas.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

7/8

Kapsling: BrytareKapsling: FörskruvningarKapsling: InfästningKapsling: IP-KlassningKapsling: PlaceringKapsling: Termisk påverkanKapsling: Yttre påverkan

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

7/32

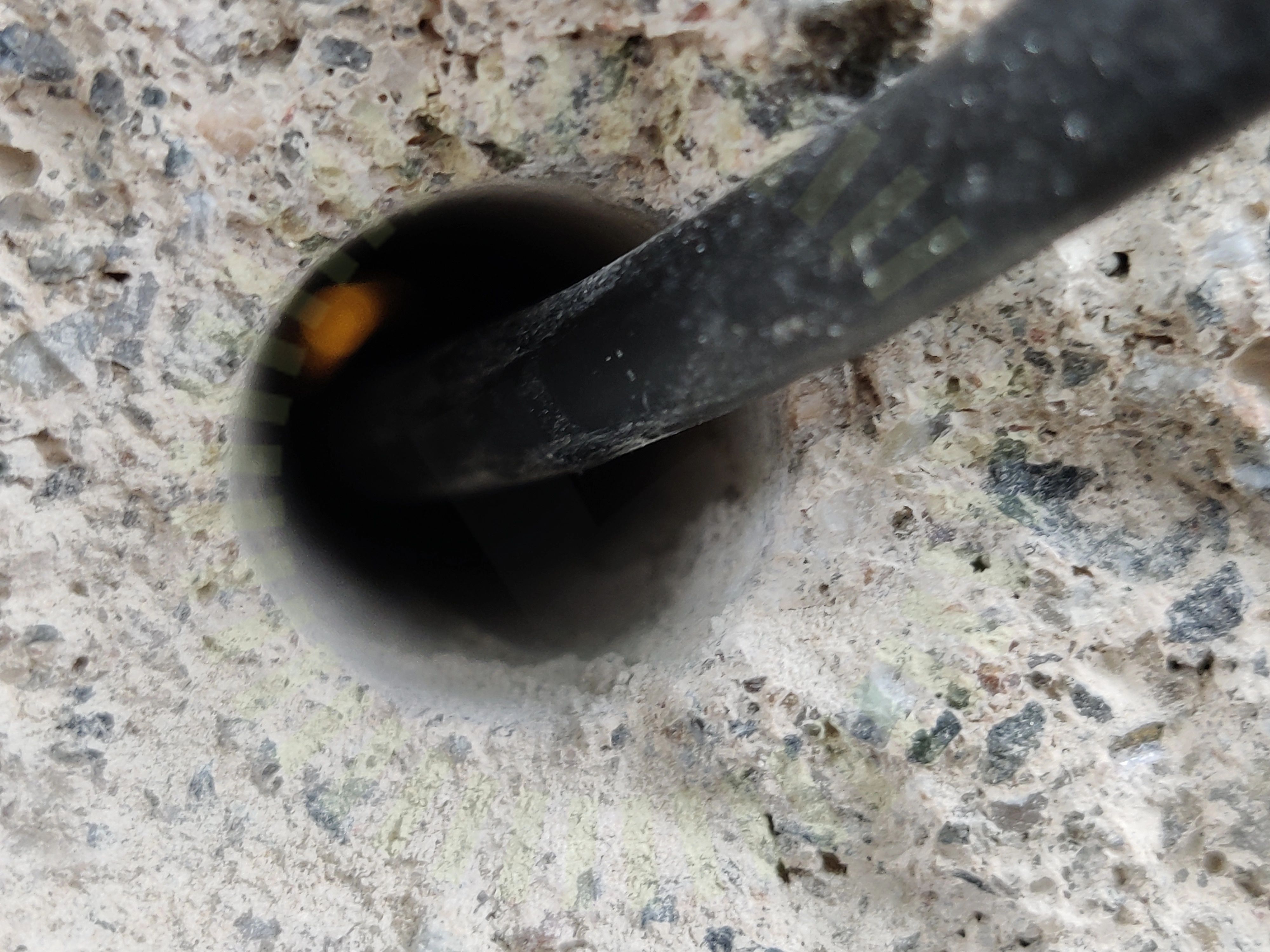

4.1 Transportsträckor AC: Genomföringar

Inte godkänd

Genomföring bedöms inte tillräcklig.

4.2 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

4.3 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

4.4 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

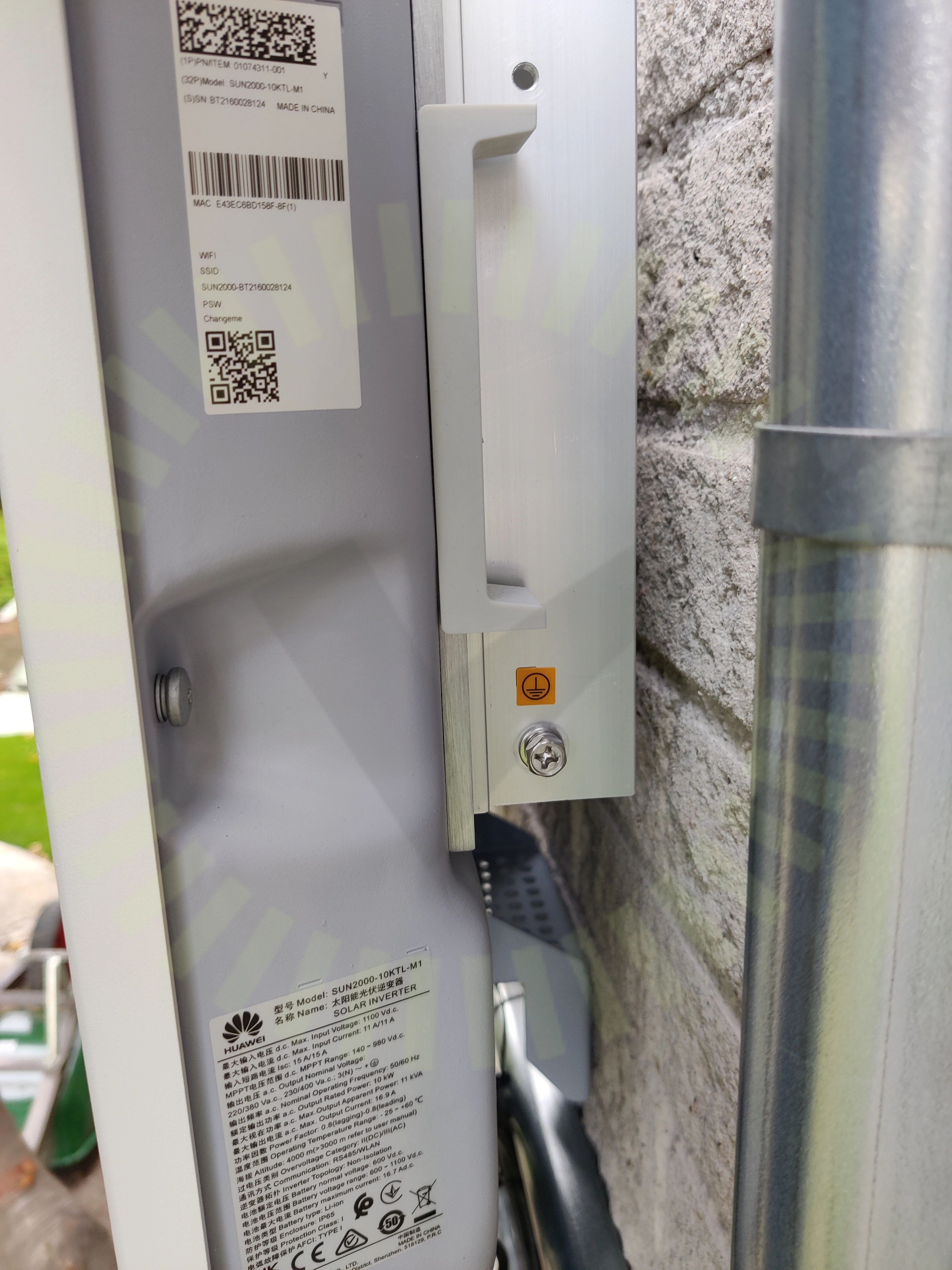

4.5 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

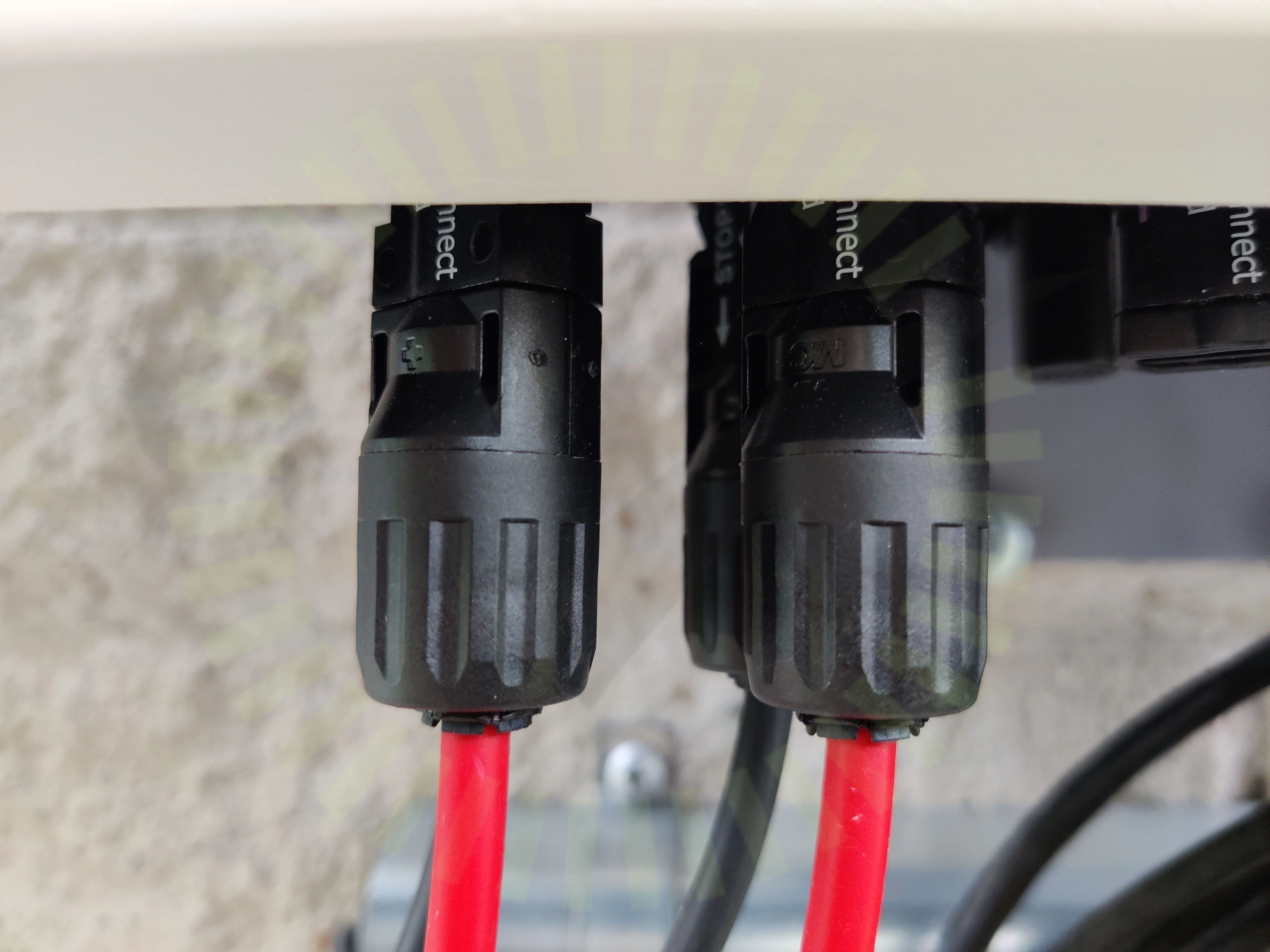

4.6 Växelriktare: El: Kontakter

Inte godkänd

Kontakter är inte från samma tillverkare. Kontakter som inte är kompatibla ökar risken för bränder och kan skada anläggningen.

SS 436 40 00 (712.526.1)

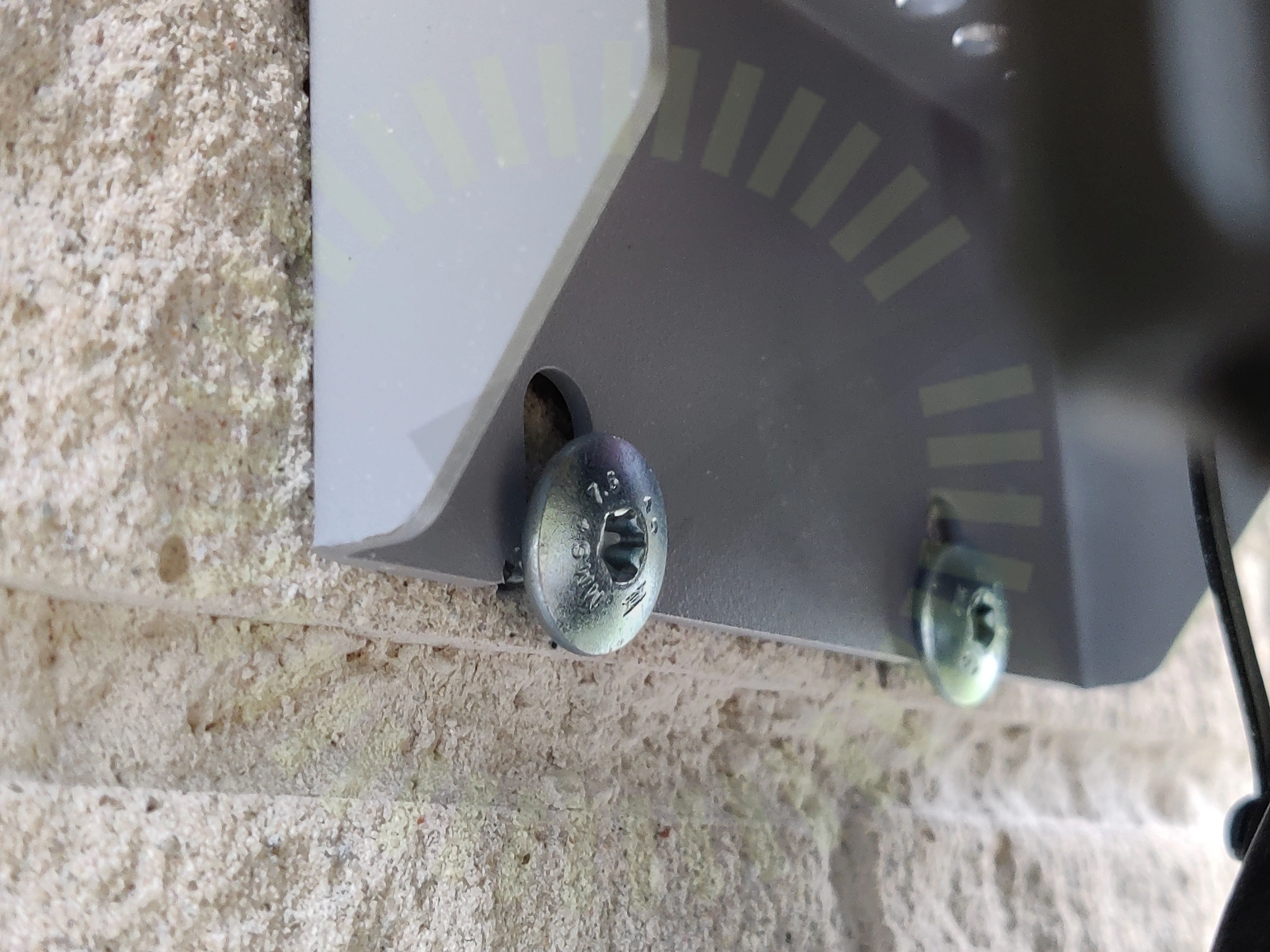

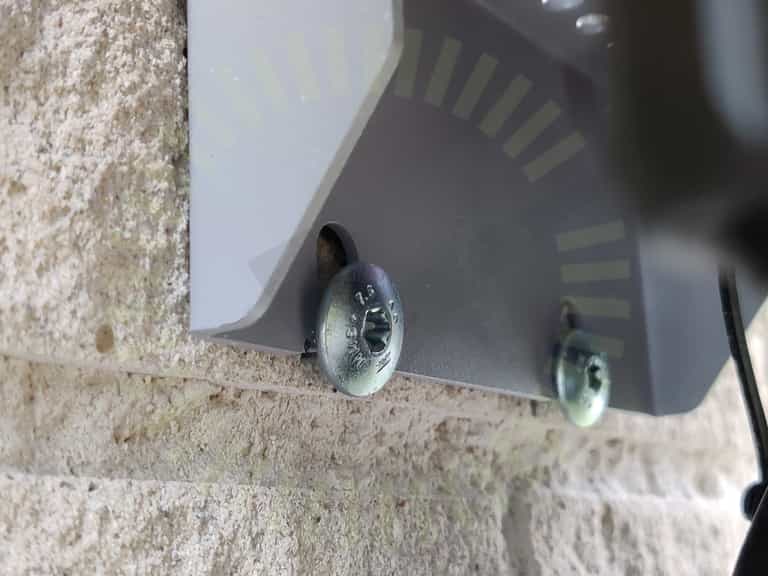

4.7 Växelriktare: Placering: Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar

Godkända kontrollpunkter

24/32

Elektriskt: KabeldimensionElektriskt: SäkringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: VegetationTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVäxelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: El: FörskruvningVäxelriktare: Placering: AvståndVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Skador

Ej tillgängligt vid besiktning

1/32

Varselmärkning: Tillförlitligt fäst

K2: Single Rail: CrossHook 4S

Anmärkningar

6/16

5.1 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

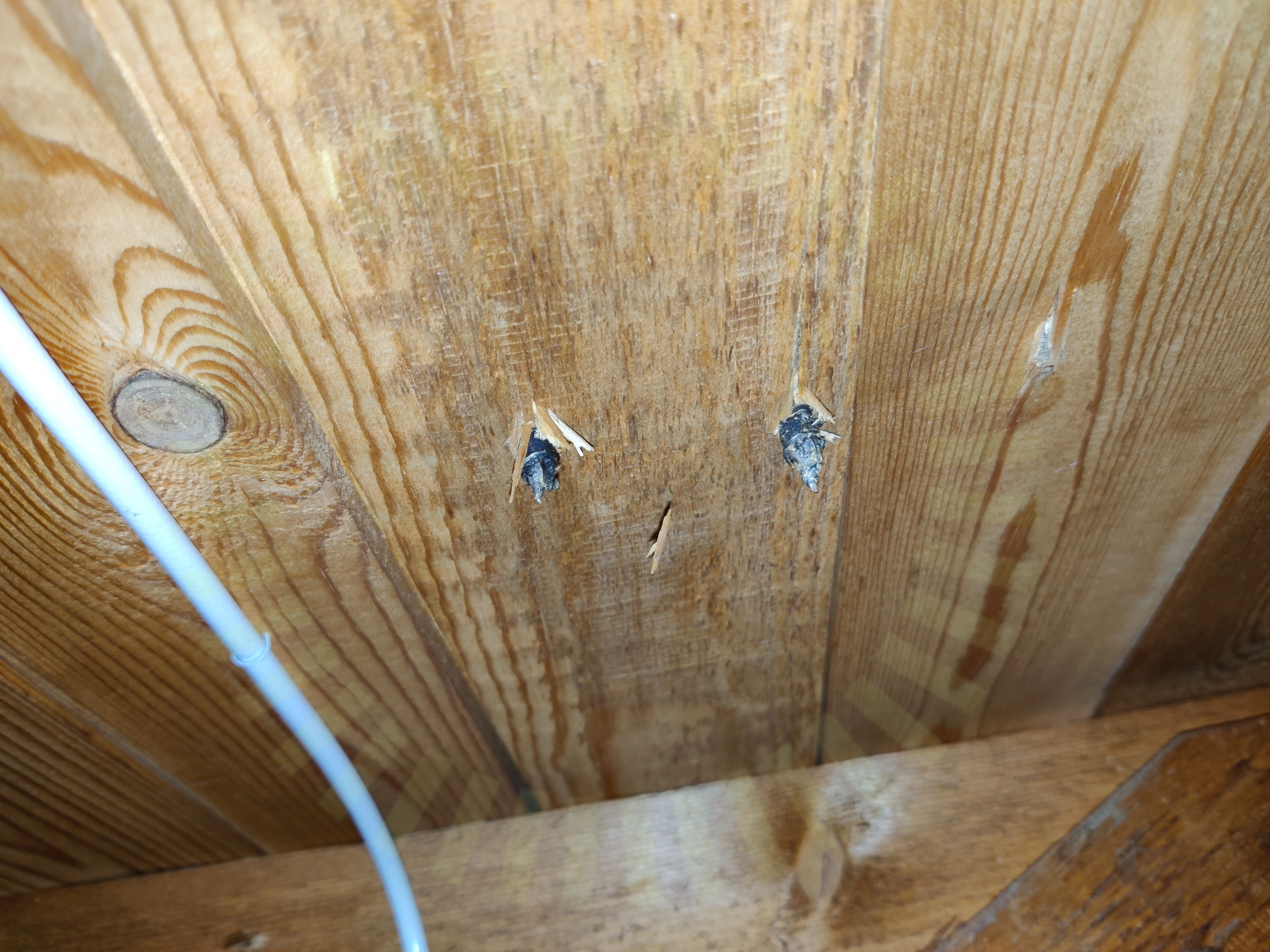

5.2 Infästning: Infästning Råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont.

Tillverkarens anvisningar

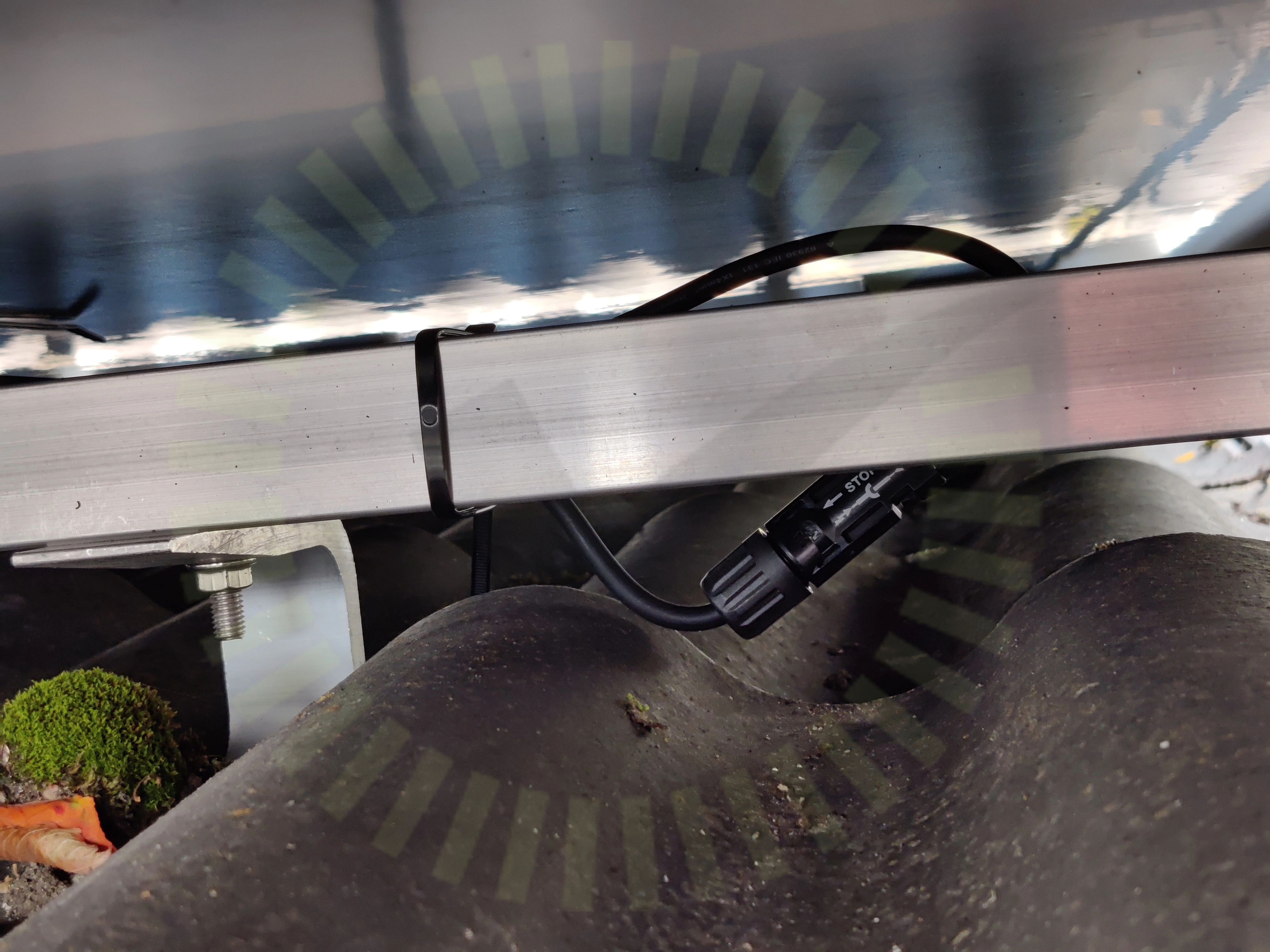

5.3 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

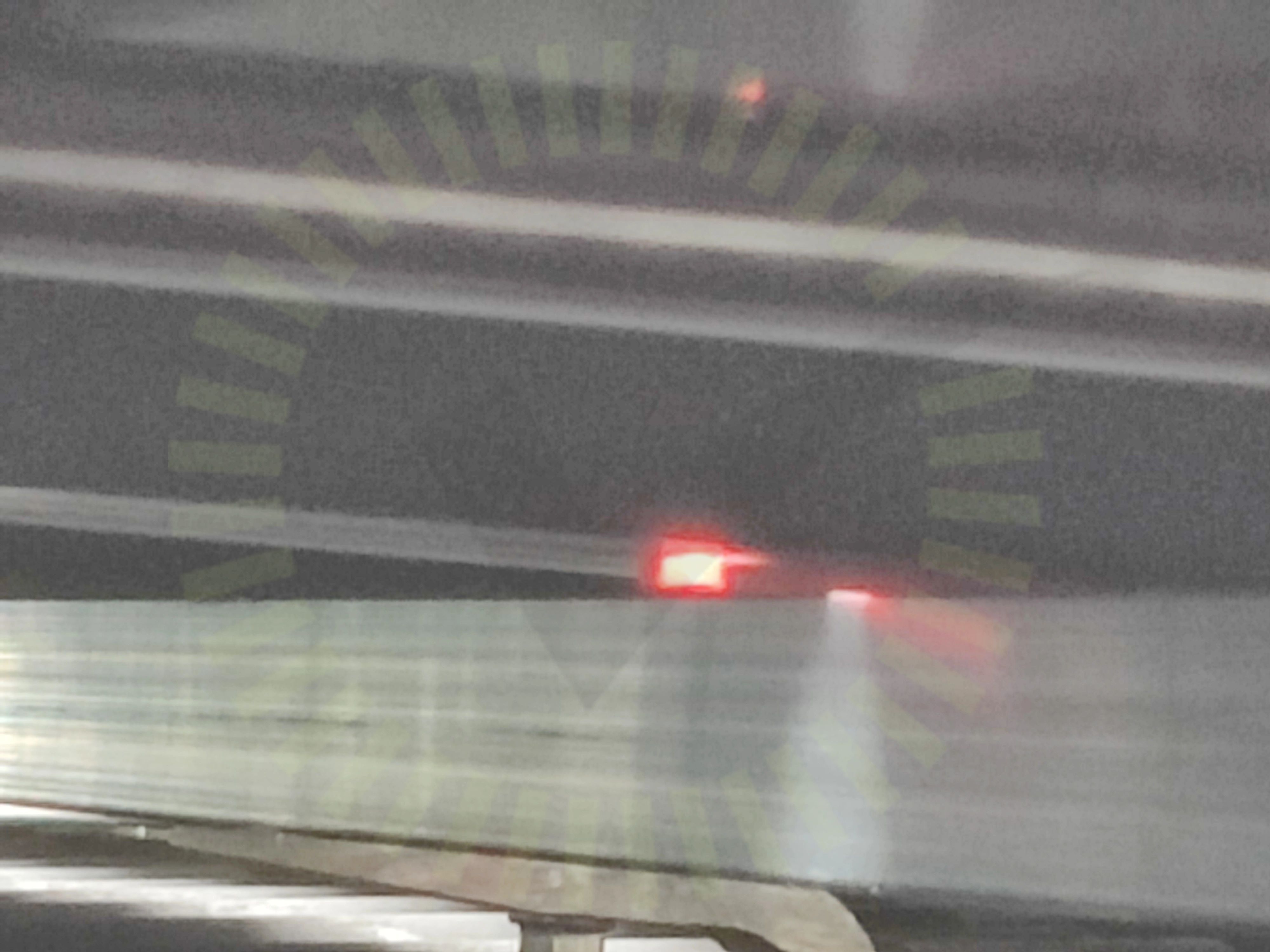

5.4 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

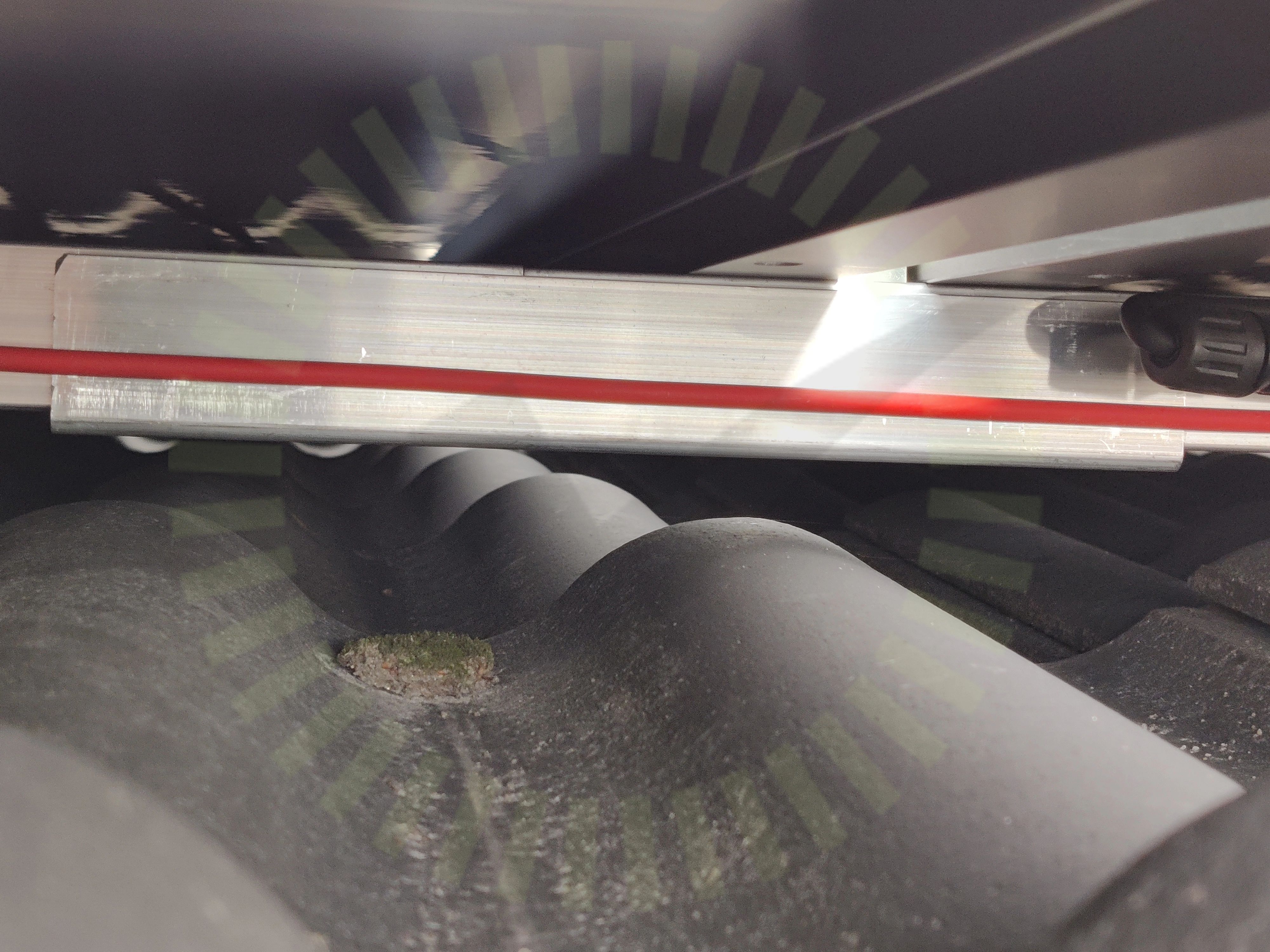

5.5 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

5.6 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/16

Infästning: Avstånd pannaInfästning: UrspårningLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: Väderbeständigt materialMontagesystem: SkadorMontagesystem: TaklutningSkenor: InfästningSkenor: Slutfäste

Ej tillgängligt vid besiktning

1/16

Infästning: Infästning Takstol

SunTech: STPXXXS - B72/V

Anmärkningar

2/15

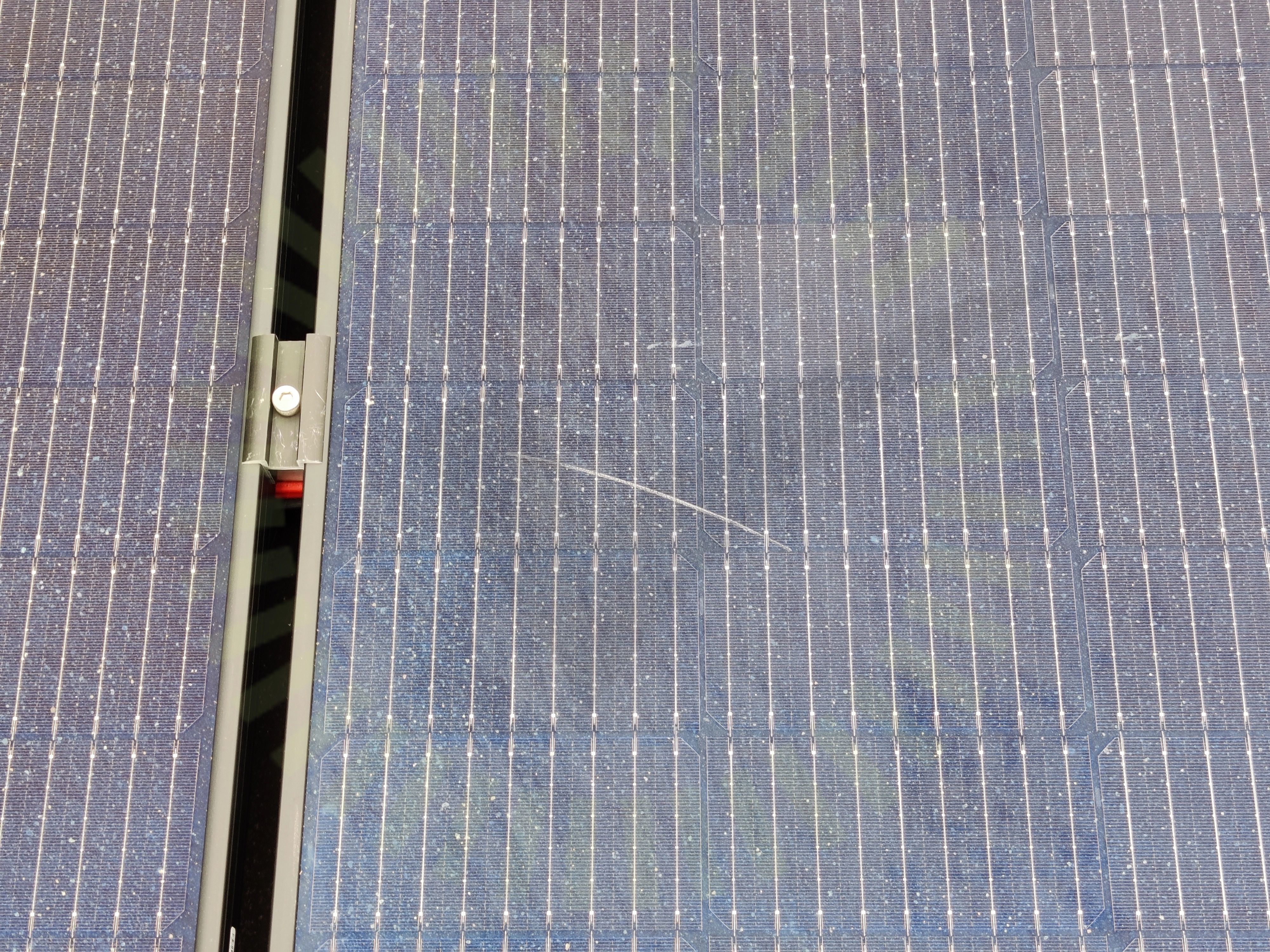

6.1 Solpaneler: Glas: Skador

Inte godkänd

Panelernas glas har en avvikelse.

Tillverkarens montageanvisningar

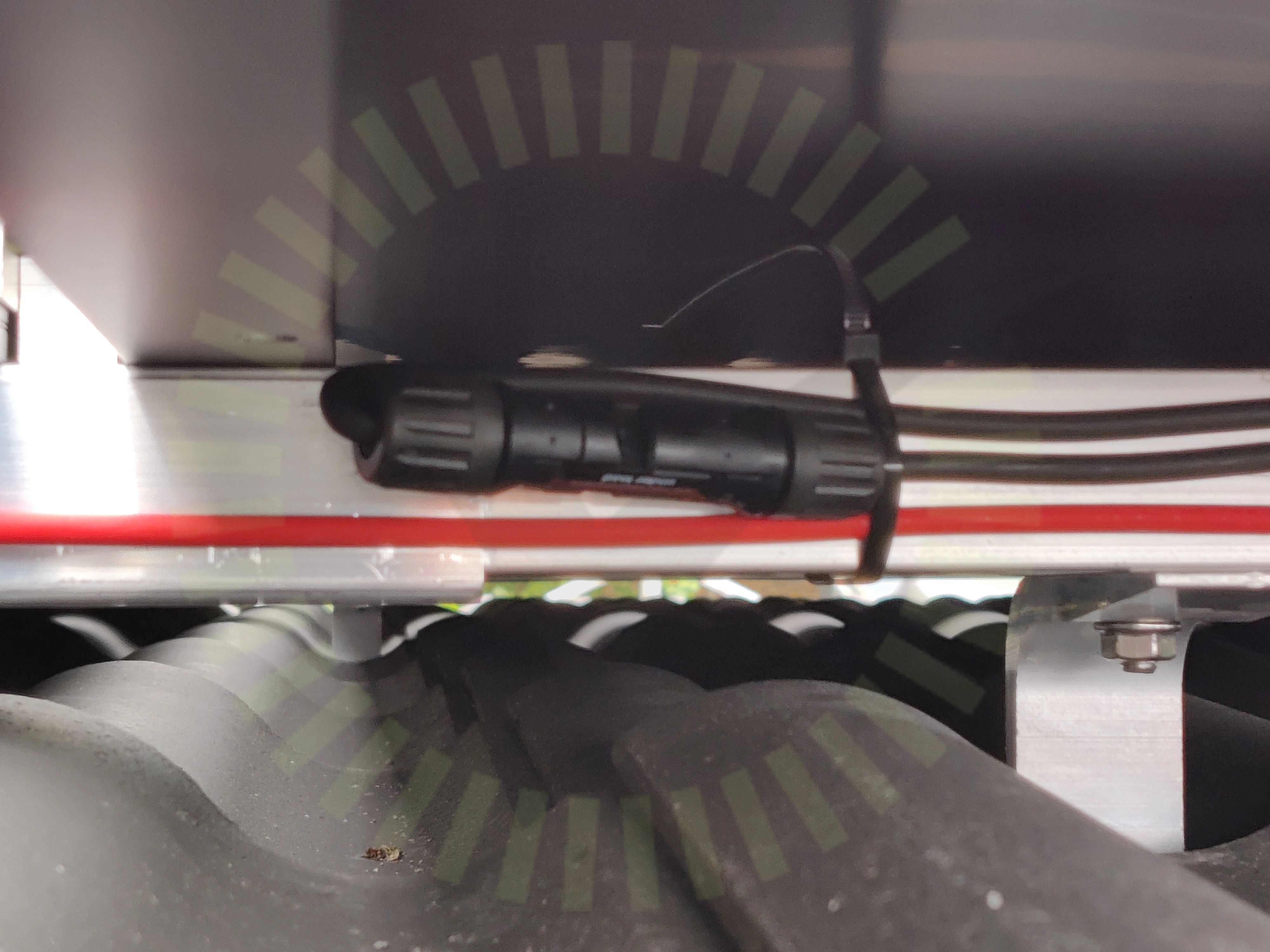

6.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/15

Solpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: SkadorSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: ReporSolpaneler: Ram: SkadorSolpaneler: Skugga
