Besiktningsrapport

9.0

Installation av

Svea Solar

Datum

29 november 2023

Ort

Klagshamn, Skåne län

Främmande material

AC kablage förläggning

92% godkända

8% ej godkända

Om installationen

Paneler

Trina: TSM-DE09.08

Montagesystem

CWL Infästningsplatta med Wasi skena

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CWL Infästningsplatta med Wasi skena (30)Tak 1, Trina: TSM-DE09.08 (15)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, CWL Infästningsplatta med Wasi skena

Anmärkningar

5/22

2.1 Använda tätskiktsduk

Inte godkänd

Ingen dokument som styrker att tätskiktsduken är testad enligt EN 13956.

2.2 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Tre olika system blandade. Wasi, CWL och Schletter.

2.3 Skenors avstånd till varandra

Inte godkänd

Då en korrekt lastberäkning inte kan tas fram finns där inget underlag att säkerhetställa korrekt cc mått mellan skenor.

2.4 Snö- och Vindlastberäkning

Inte godkänd

En korrekt lastberäkning saknas vid besiktning. Då det är blandade montagesystem kan inte en korrekt lastberäkning tas fram.

Tillverkarens montageanvisningar

2.5 Tätskiktsplattor CC mått

Inte godkänd

Då en korrekt lastberäkning inte kan tas fram finns där inget underlag att säkerhetställa korrekt cc mått.

Godkända kontrollpunkter

16/22

DC kabel förläggning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Potentialutjämningsledare

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Svetsning takpapp

Säkerhetsavstånd

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/22

Tätskiktsplattor Infästning

Tak 1, Trina: TSM-DE09.08

Godkända kontrollpunkter

12/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelkablaget generell böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

2/14

Punktbelastning

Skador på panel

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

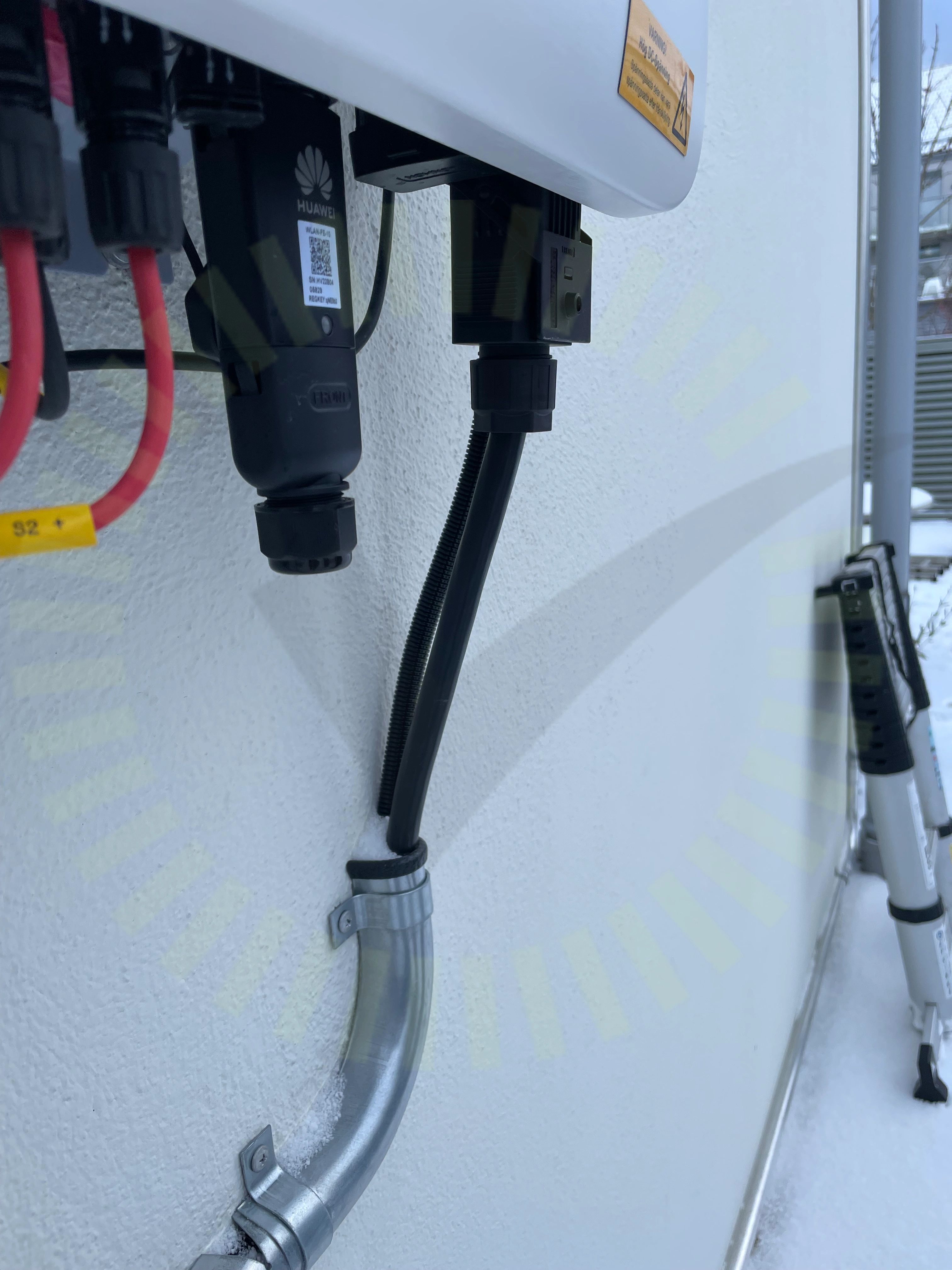

5.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

Godkända kontrollpunkter

35/36

AC anslutning växelriktare

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
