Besiktningsrapport

6.1

Installation genom

Cell Solar Nordic

Datum

30 september 2021

Ort

Norrtälje, Uppsala län

Optimerare: Placering

Solpaneler: Kablar: Dragavlastade

Skenor: Slutfäste

+ 7

71% godkända29% ej godkända

Om installationen

PanelerSTPXXXS - B72/V

OptimerareP370-P505

MontagesystemInfästningsplatta

MontagesystemCrossHook 3S: SingleRail

VäxelriktareSE16k

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal.

Avtal

Godkända kontrollpunkter

2/3

SkadaSkräp

CWL: Infästningsplatta

Anmärkningar

3/10

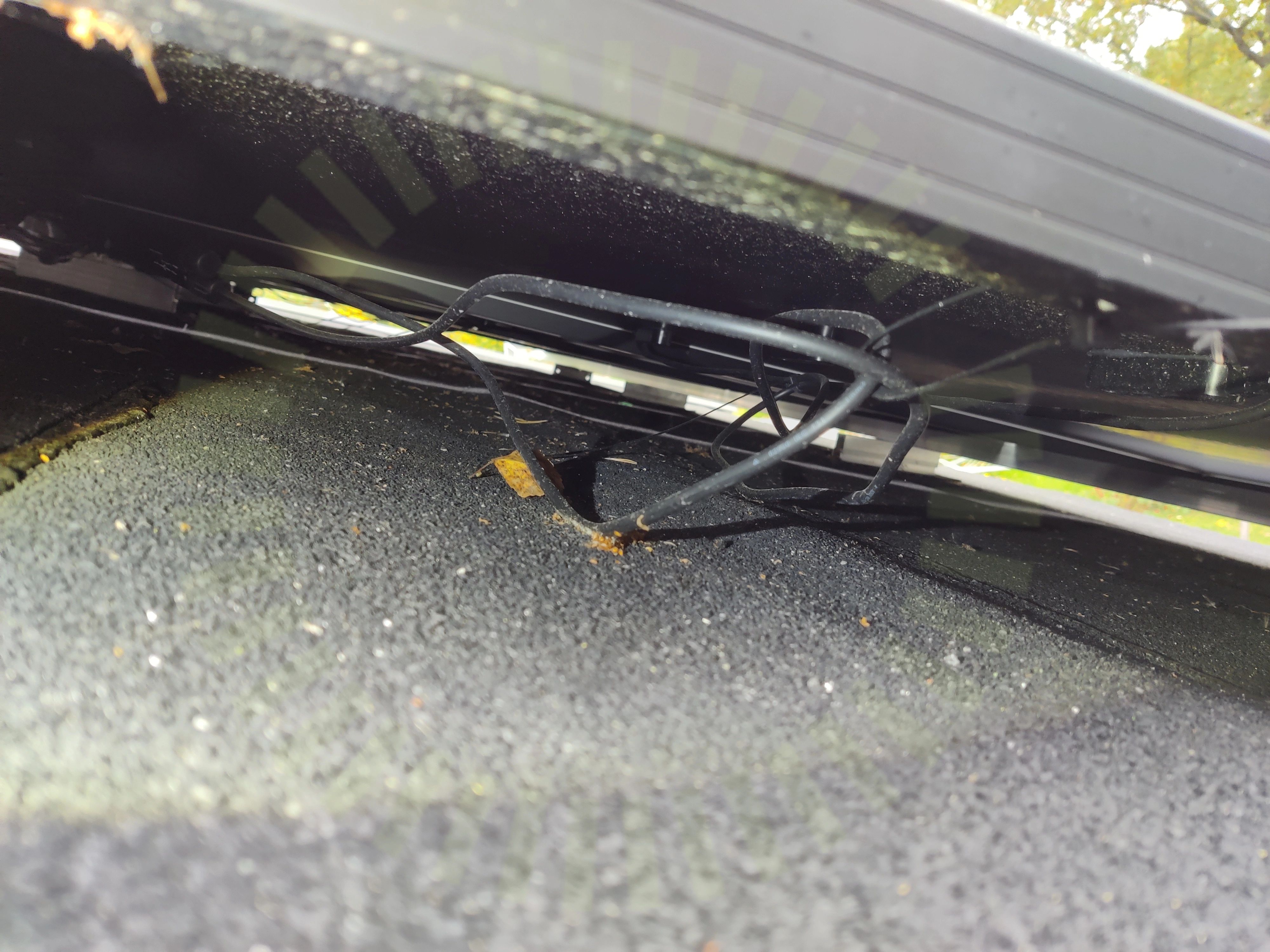

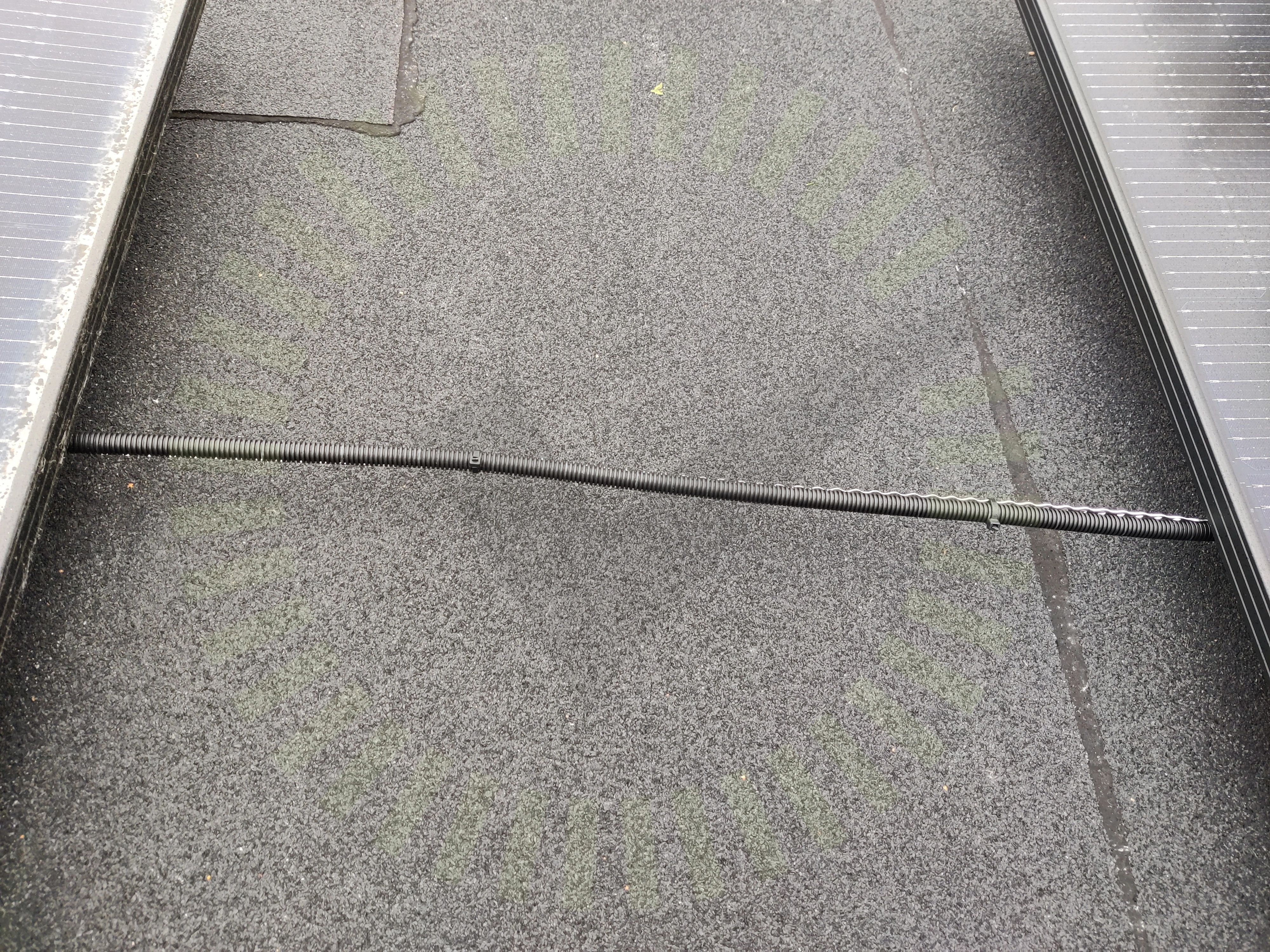

2.1 Likströmskabel: Skydd

Inte godkänd

Det finns inte en betryggande säkerhet mot skador på kablar och kontaktdon på grund av yttre påverkan.

ELSÄK-FS 2008:1

2.2 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.3 Tätskiktsplattor: CC mått X-Led

Inte godkänd

Avståndet mellan infästningarna stämmer inte överens med den gjorda snö- och vindlastberäkningen.

Tillverkarens anvisningar

Godkända kontrollpunkter

6/10

Likströmskabel: Skarp kantLikströmskabel: Väderbeständigt materialMontagesystem: SkadorTätskiktsplattor: Använda tätskiktsdukTätskiktsplattor: EPDMTätskiktsplattor: Svetsning

Ej tillgängligt vid besiktning

1/10

Tätskiktsplattor: Infästning

Dokumentation

Anmärkningar

3/5

3.1 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

3.2 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

3.3 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Godkända kontrollpunkter

2/5

Dokumentation: Drift och underhållDokumentation: Strängschema

K2: CrossHook 3S: SingleRail

Anmärkningar

5/7

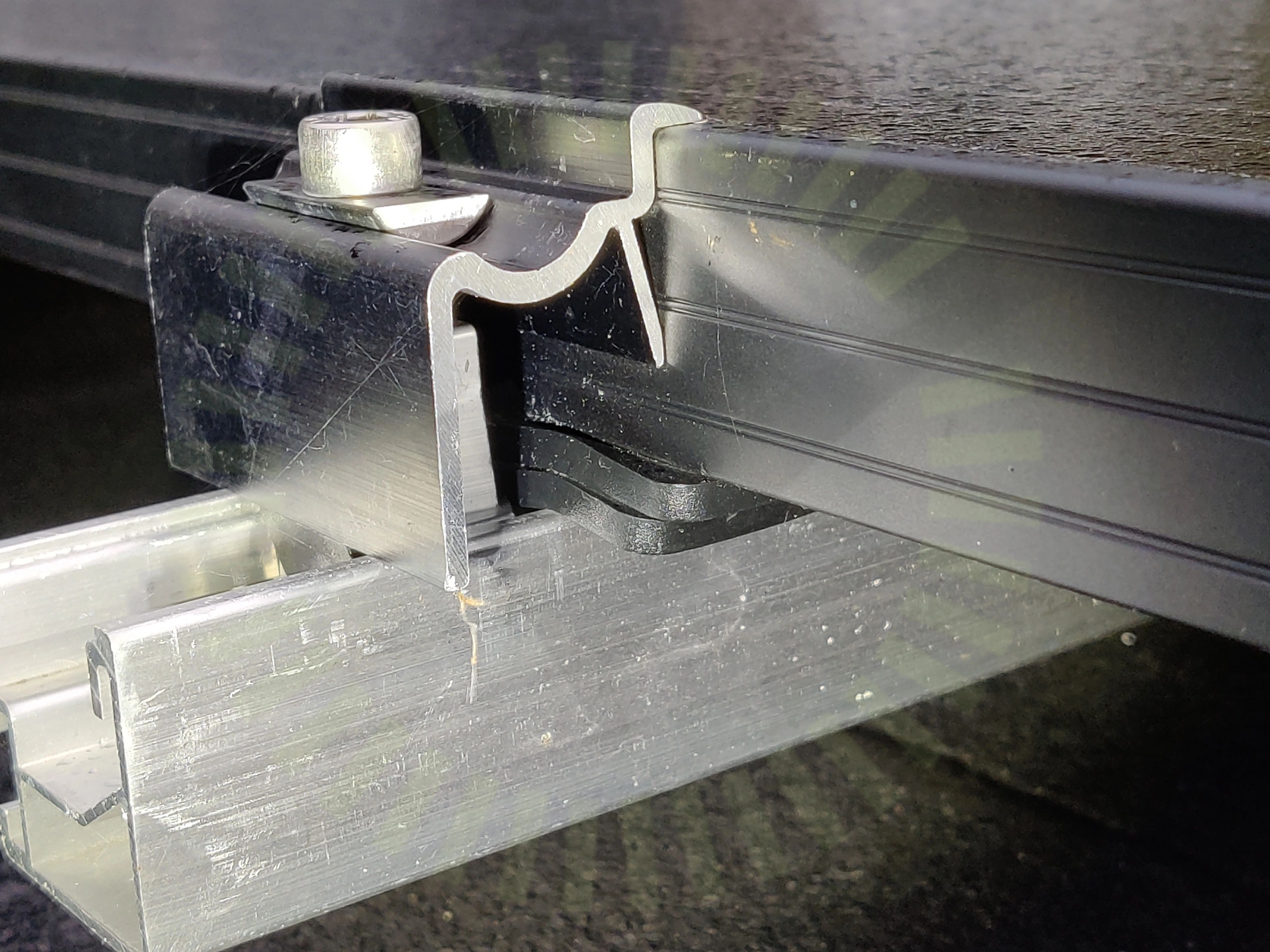

4.1 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

4.2 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

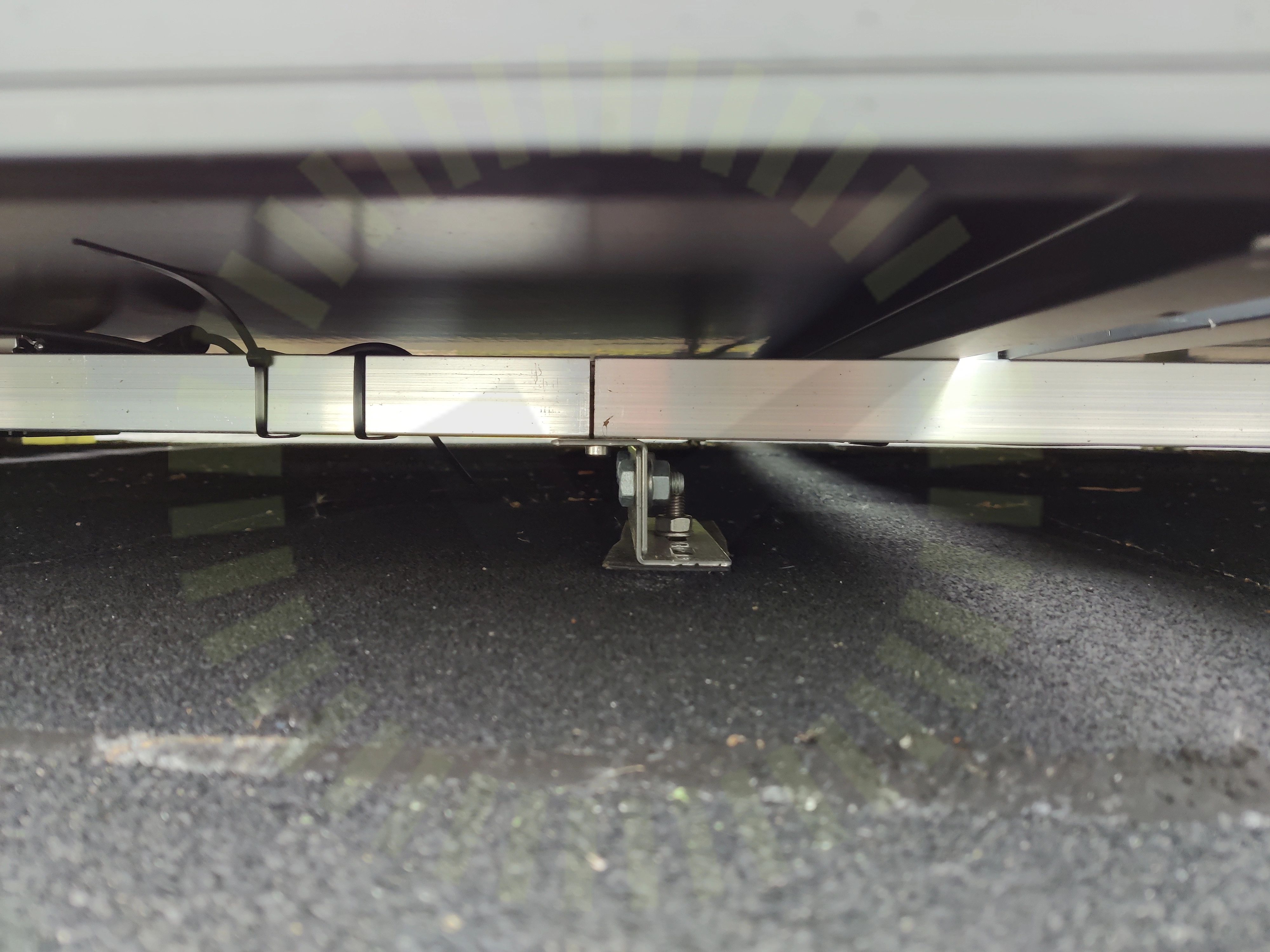

4.3 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

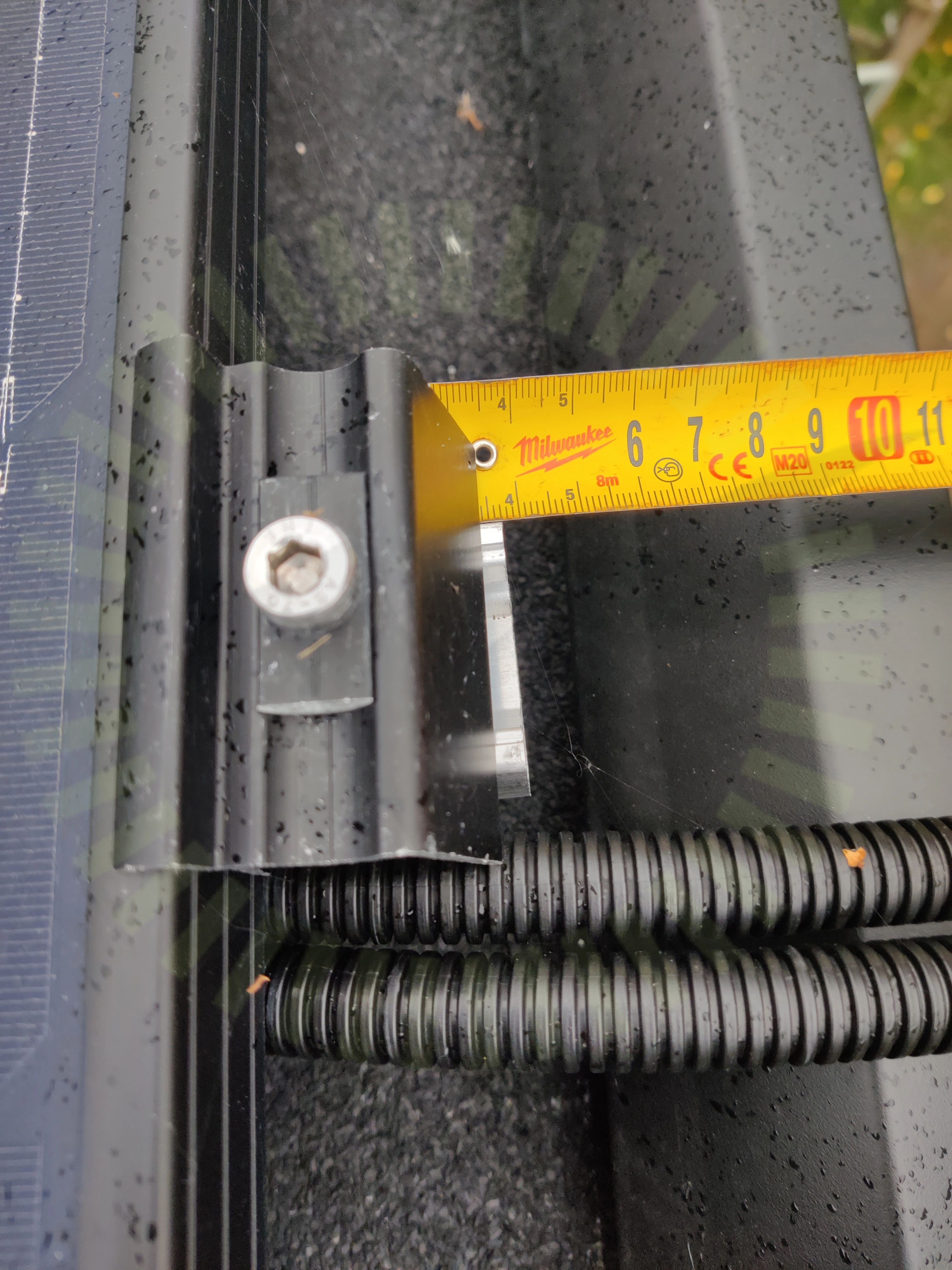

4.4 Skenor: Slutfäste

Inte godkänd

Panelens slutfäste är inte korrekt installerat.

Tillverkarens anvisningar

4.5 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

2/7

Montagesystem: SkadorMontagesystem: Taklutning

SolarEdge: P370-P505

Anmärkningar

1/4

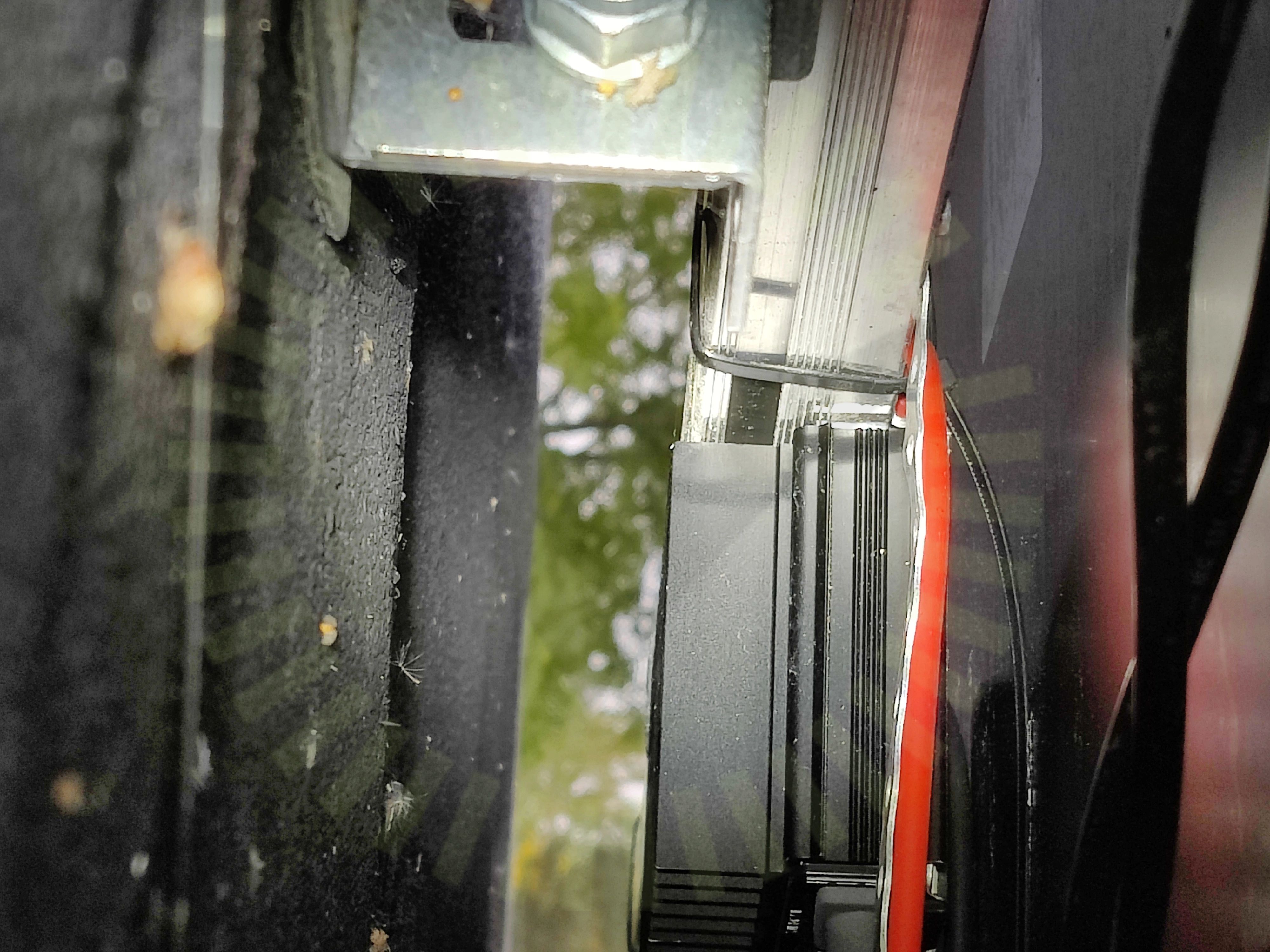

5.1 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/4

Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: Kontakter

SolarEdge: SE16k

Anmärkningar

3/27

6.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

6.2 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

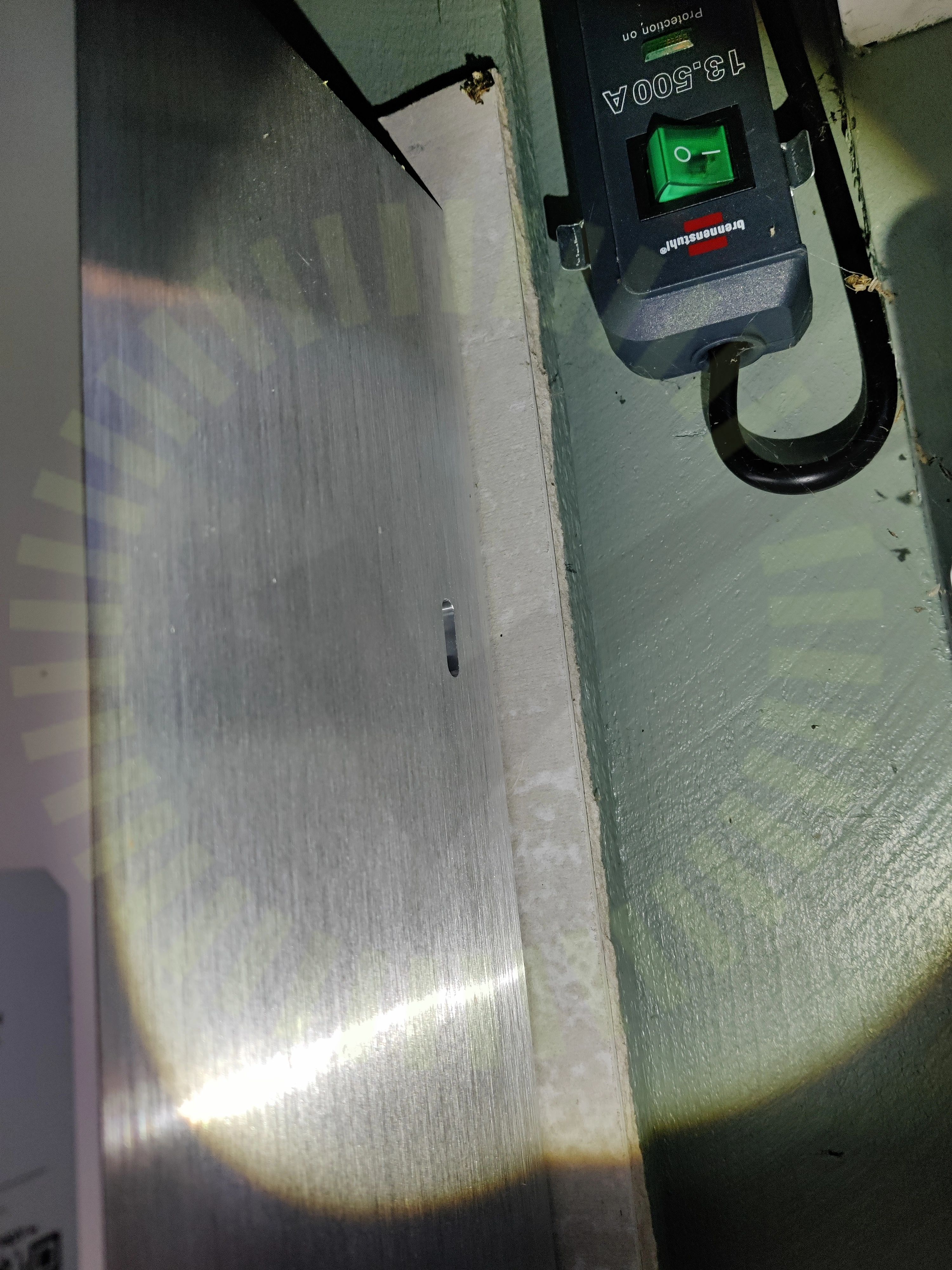

6.3 Växelriktare: Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

22/27

Elektriskt: KabeldimensionElektriskt: SäkringarTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Varning för likströmVäxelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: El: KontakterVäxelriktare: InternetVäxelriktare: Placering: AvståndVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

2/27

Varselmärkning: Tillförlitligt fästVäxelriktare: El: Dimensionering

SunTech: STPXXXS - B72/V

Anmärkningar

5/15

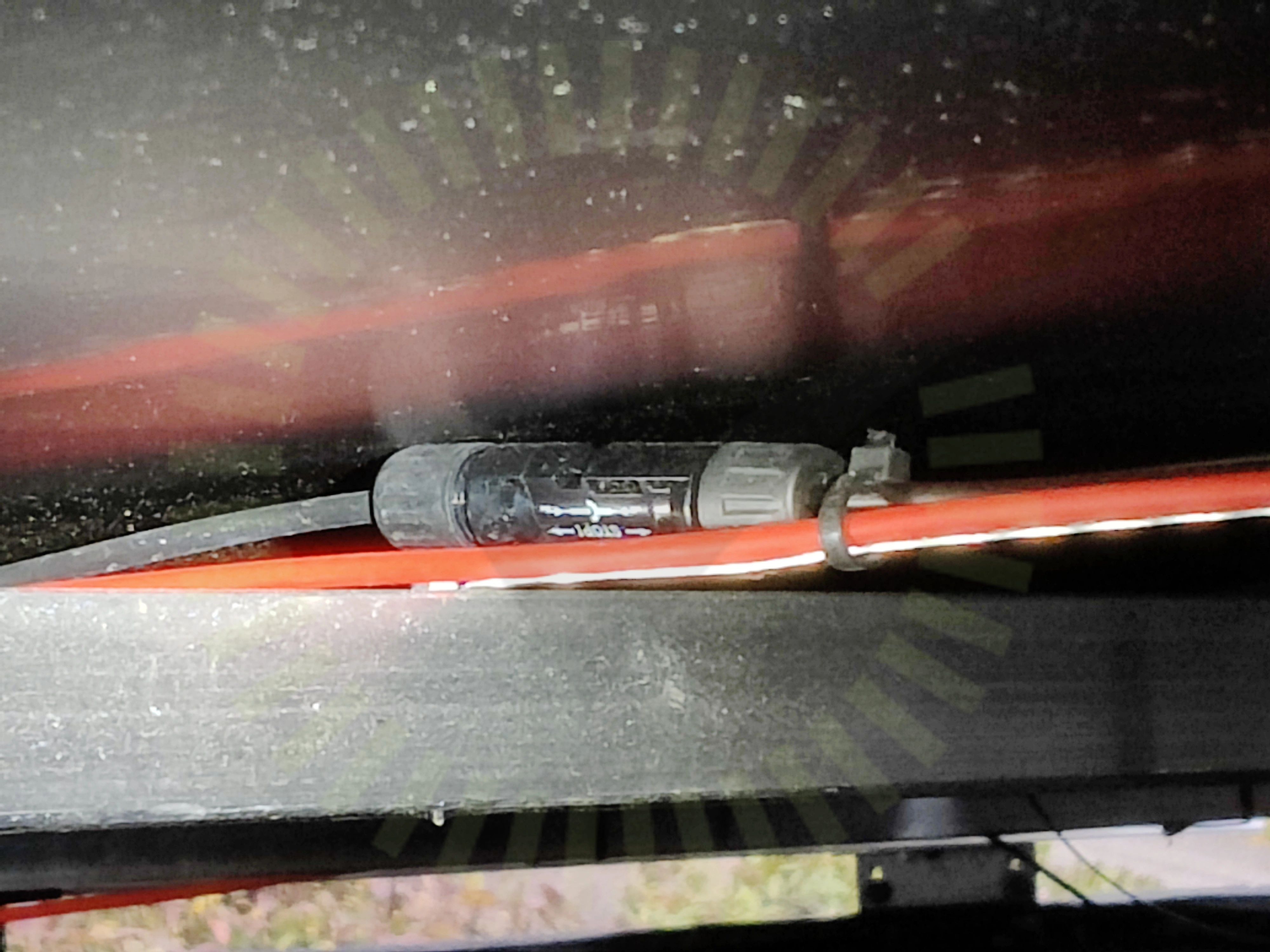

7.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

7.2 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

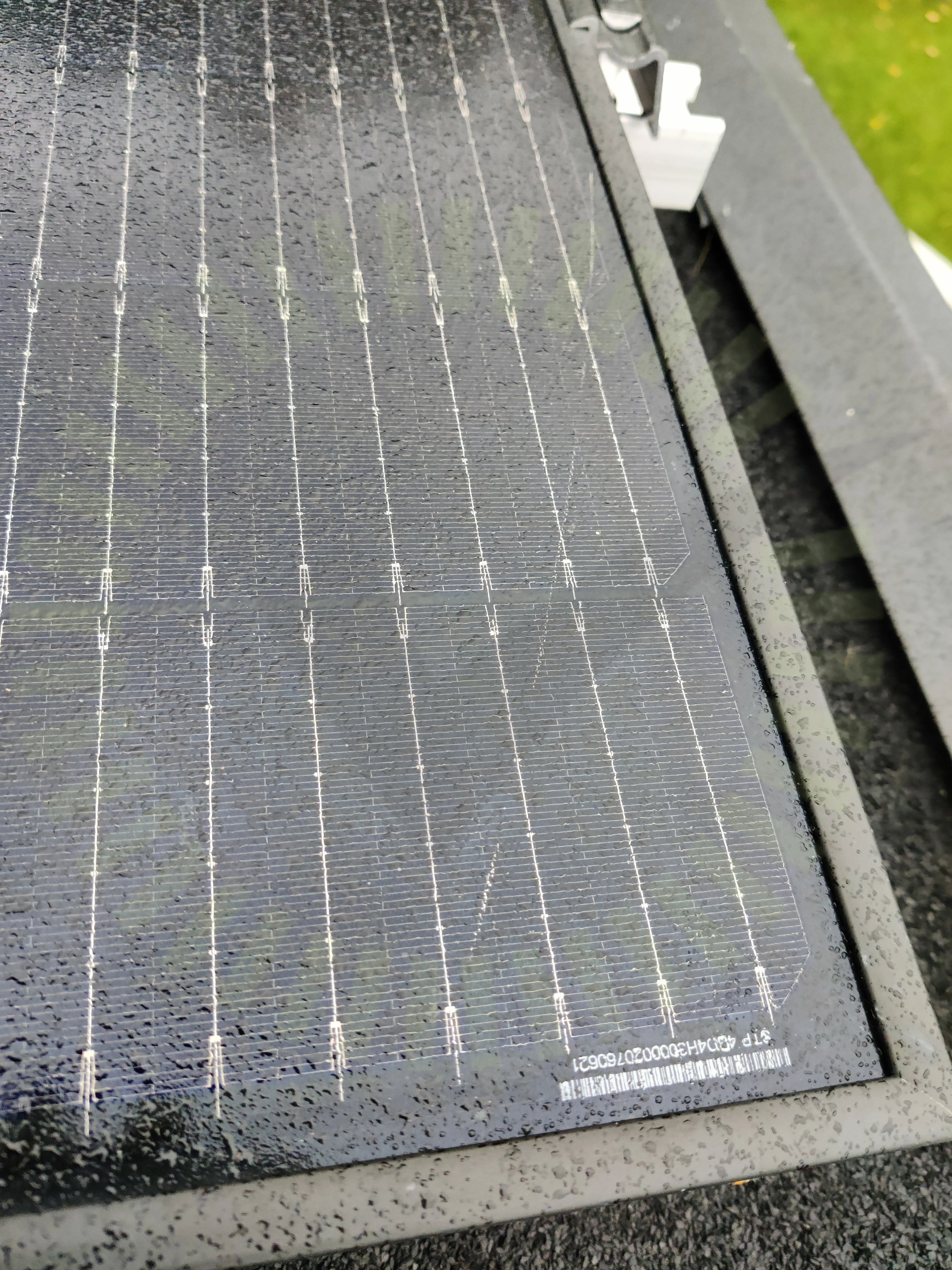

7.3 Solpaneler: Glas: Skador

Inte godkänd

Panelernas glas har en avvikelse.

Tillverkarens montageanvisningar

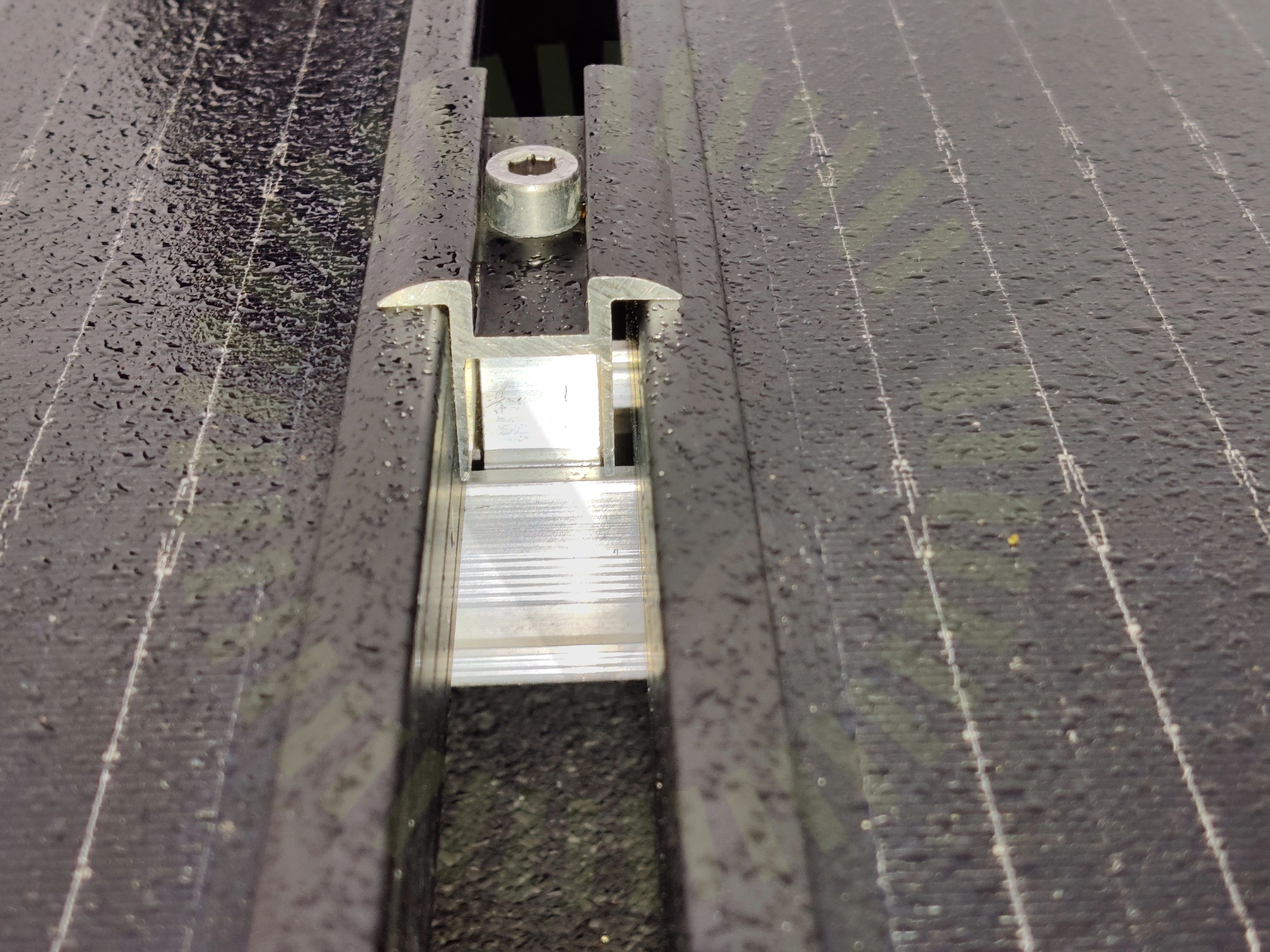

7.4 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

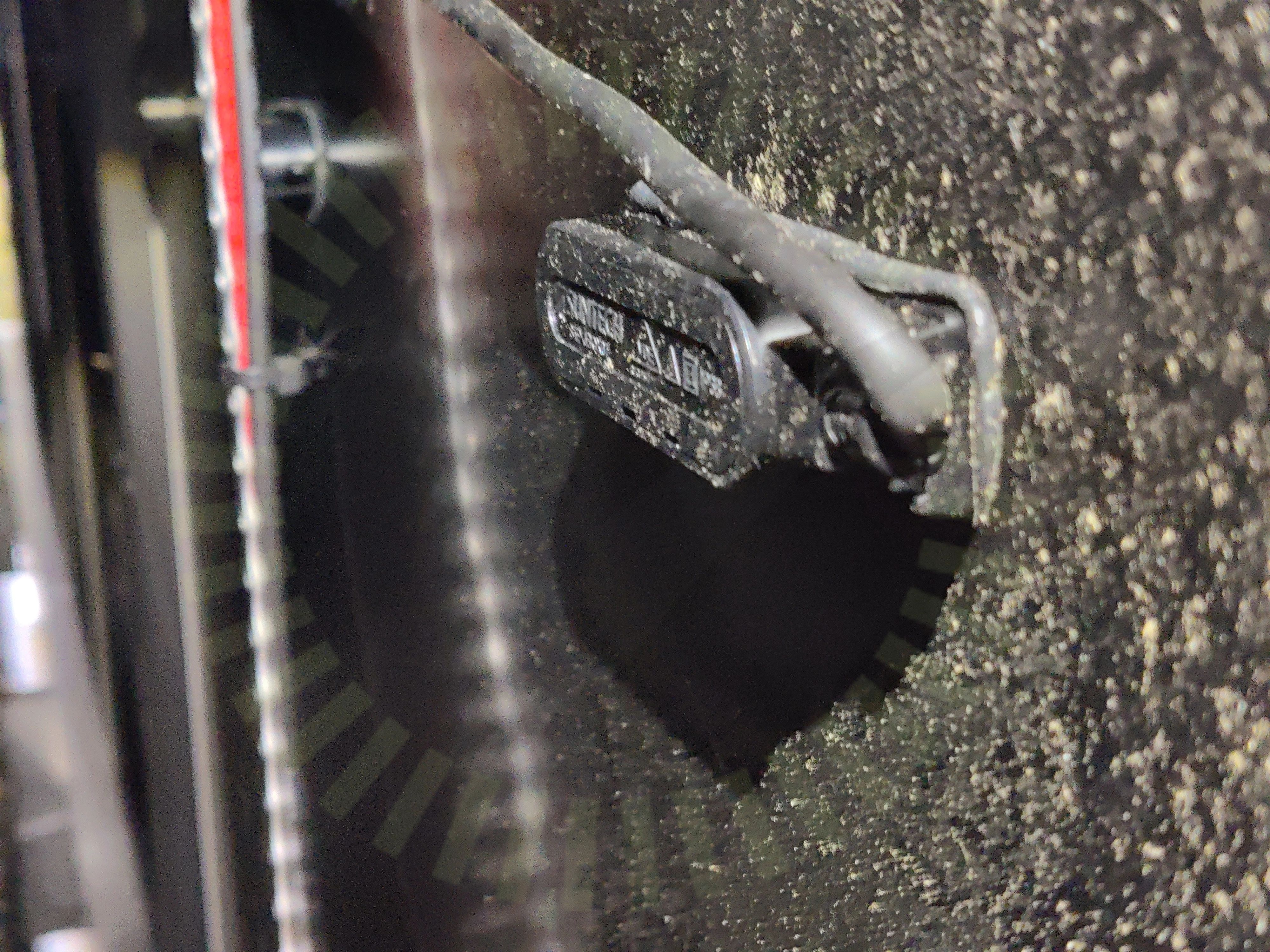

7.5 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/15

DC: EMCSolpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: SkadorSolpaneler: Fästen: StorlekSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: SkadorSolpaneler: Skugga
