Jämför leverantörer1KOMMA5°Besiktningsrapport i Tomelilla

Besiktningsrapport

8.7
x

Installation genom

1KOMMA5°

Datum

7 september 2023

Ort

Tomelilla, Skåne län
Skenornas infästning
Skenornas infästning
Skenornas överhäng
Skenornas överhäng
Föremål mot bakstycke
Föremål mot bakstycke
+ 5
+ 5
89% godkända11% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)DMEGC: DM(XXX)M10-66HBB/-V (16)ESDEC Lutande Panntak (26)Smartmätare: CHINT DTSU666 (1)SunGrow: SBR(XXX) (8)SunGrow: SH5-10RT (38)Säkerhetsbrytare AC (6)Undercentral (8)

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/16
Panelkablagets böjradie

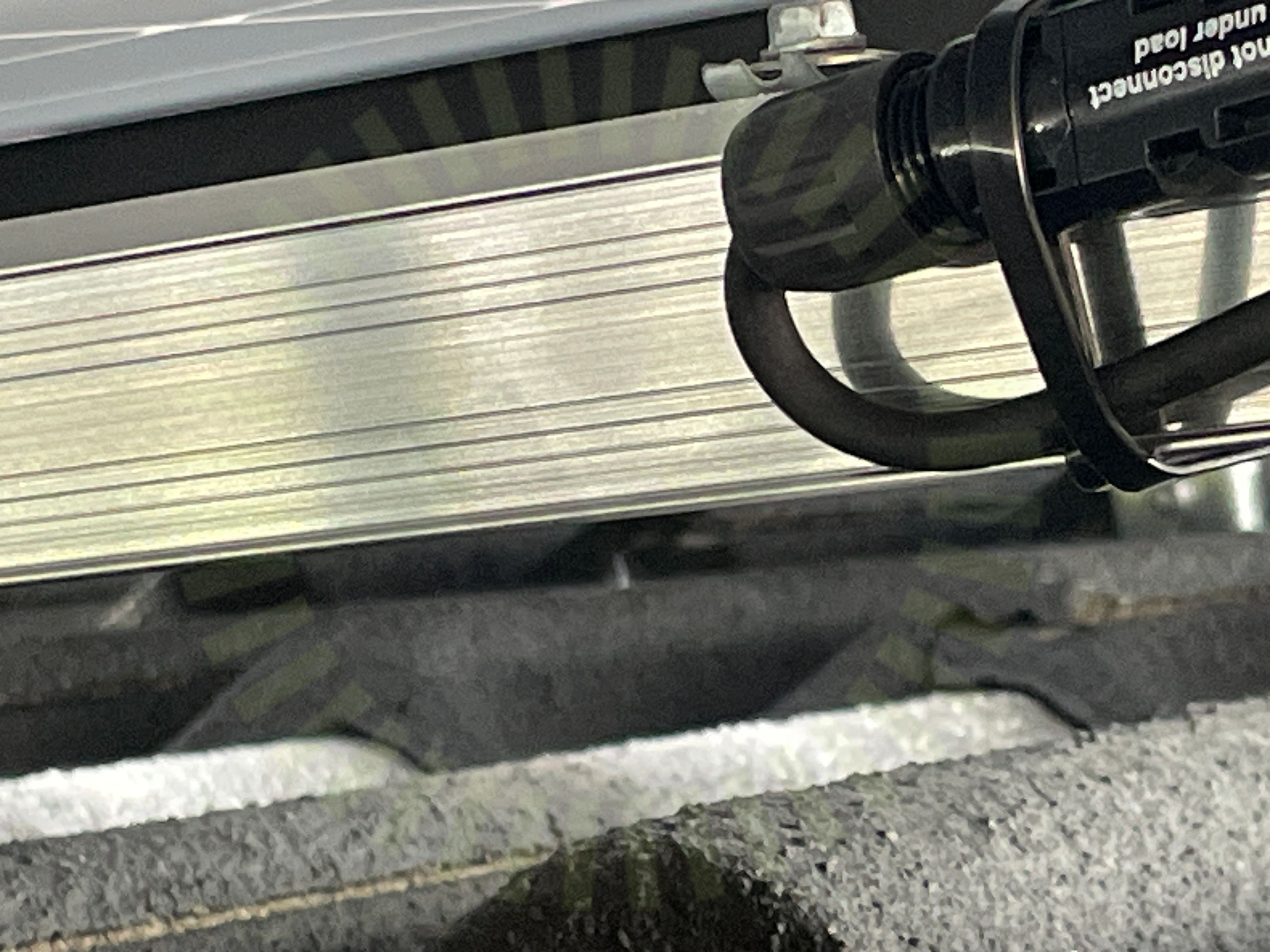

2.1 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp på flertalet ställen under samtliga panelfält.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Föremål mot bakstycke

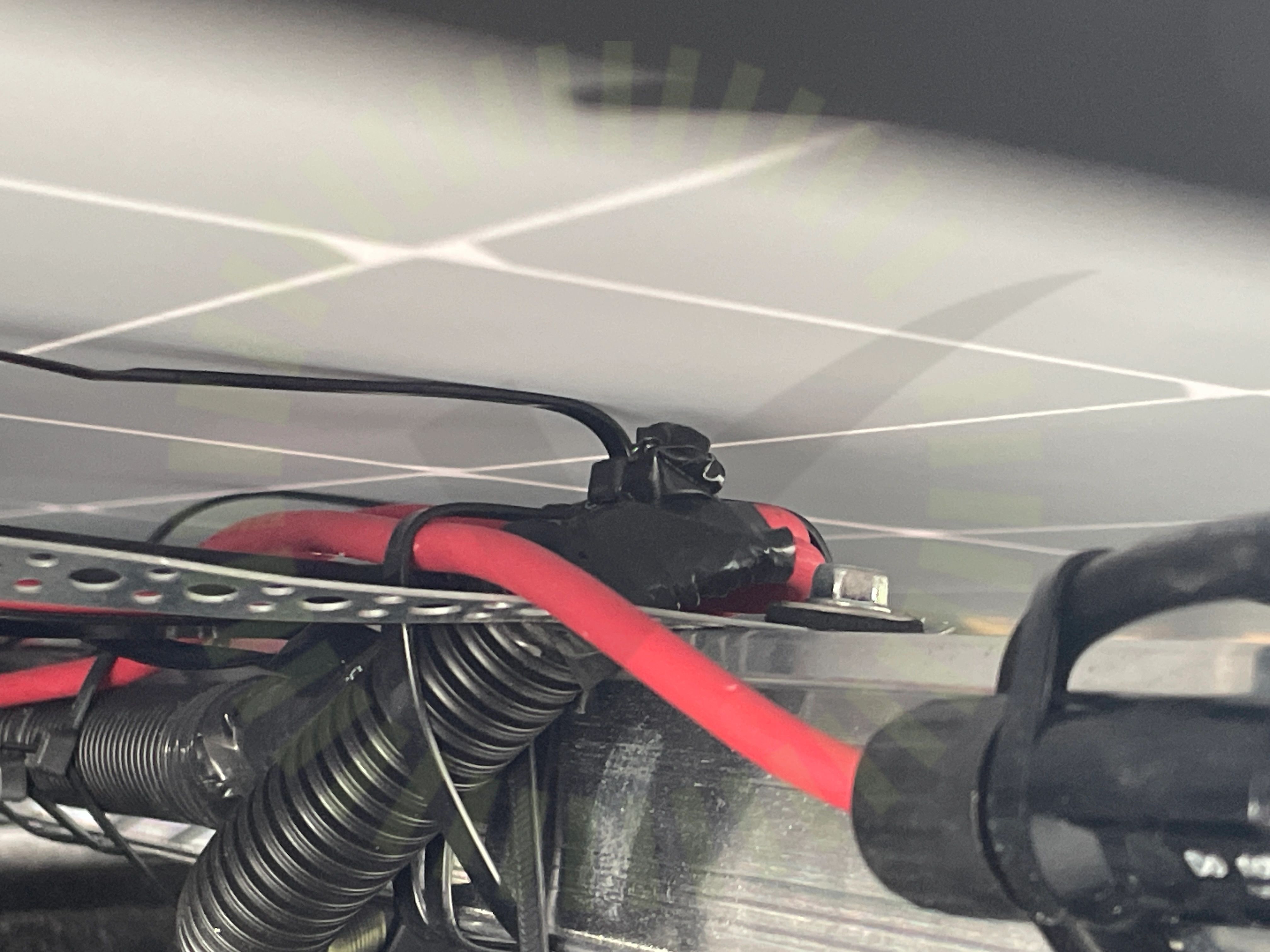

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
Kontaktdon

2.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje. Förekommer på flertalet ställen under samtliga panelfält.

Stäubli MA711 ver 10.2022, sid 4/4

Godkända kontrollpunkter

13/16
DräneringshålFästens placeringFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

5/26
Dräneringskanal

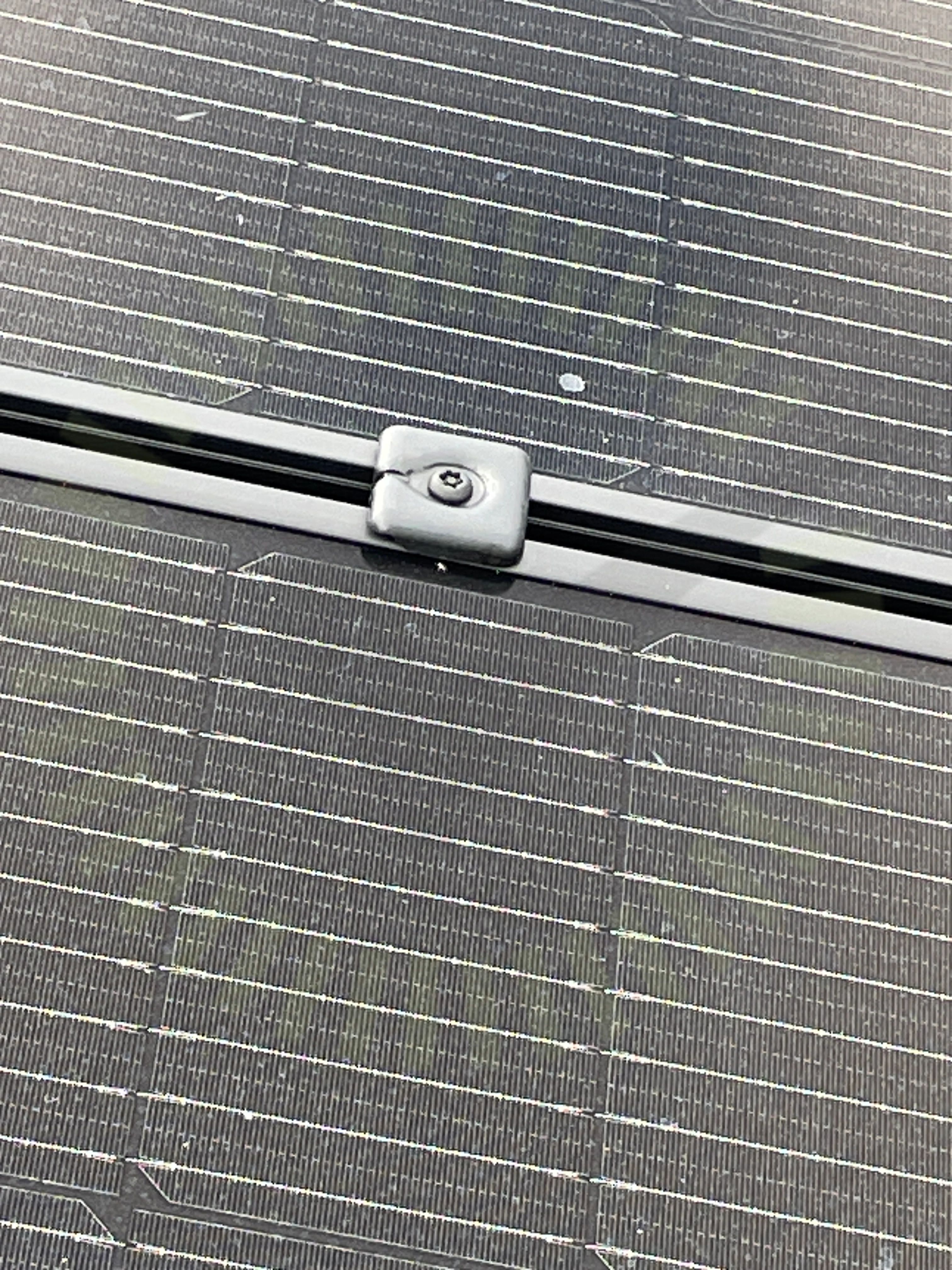

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt, detta generellt över samtliga panelfält.

Tillverkarens anvisningar
Skenornas infästning

3.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför på flertalet ställen under samtliga panelfält.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

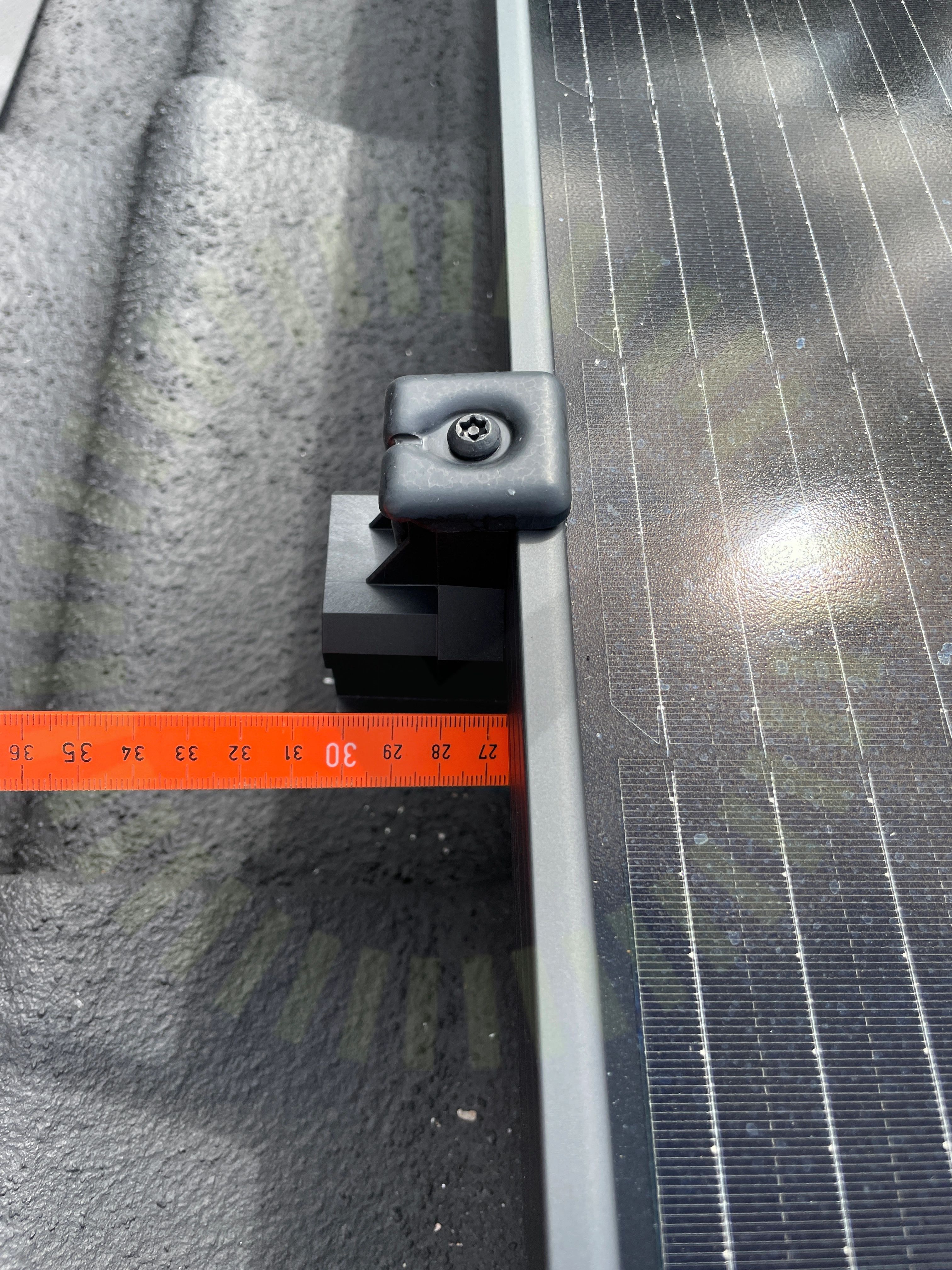

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

SunGrow: SBR(XXX)

Anmärkningar

1/8
Lock

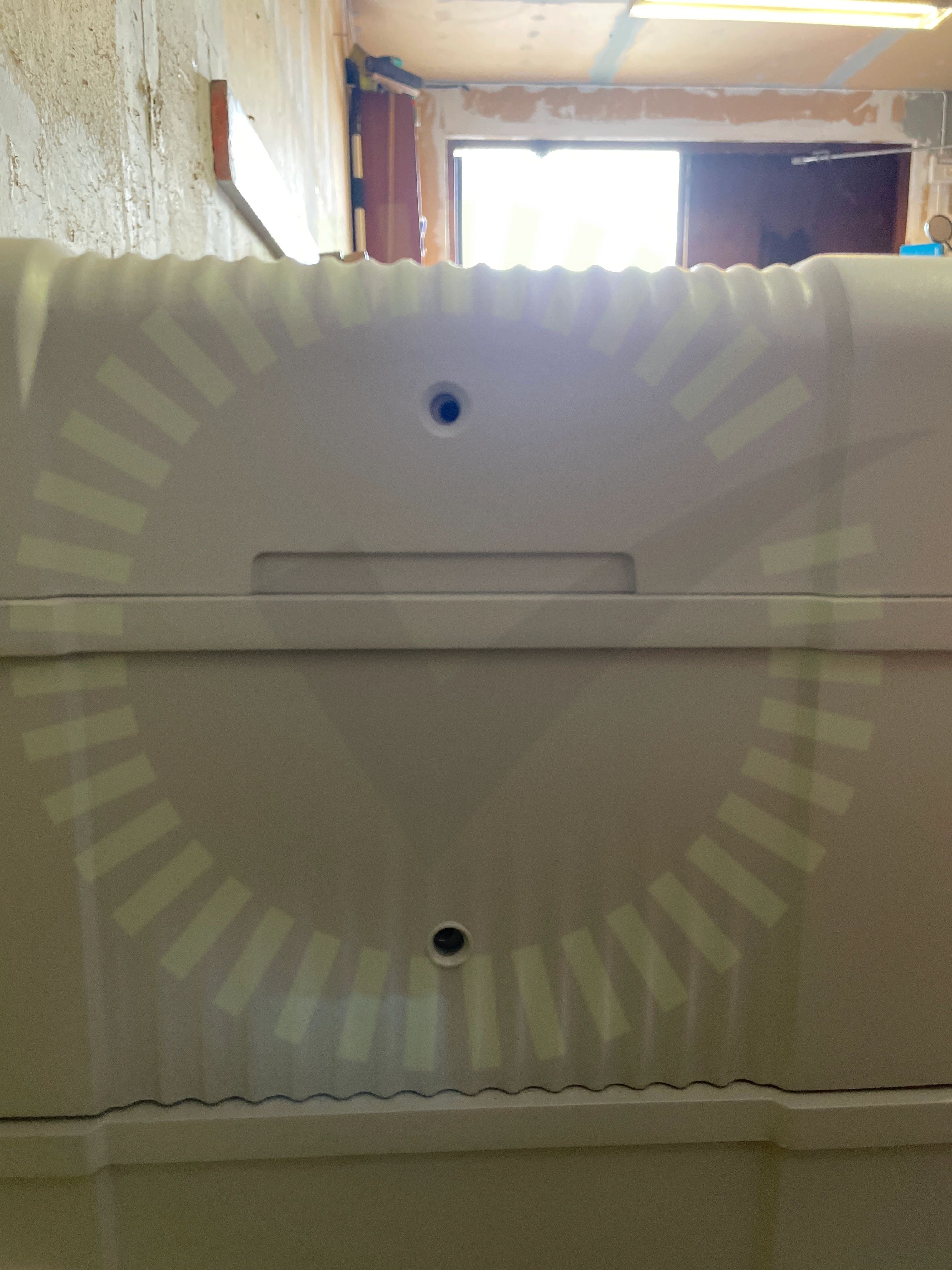

5.1 Lock

Inte godkänd

Batteriets lock är inte fastskruvat med samtliga skruvar.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.

Godkända kontrollpunkter

7/8
AvståndInfästningKommunikationMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

2/38
Avstånd närliggande objekt

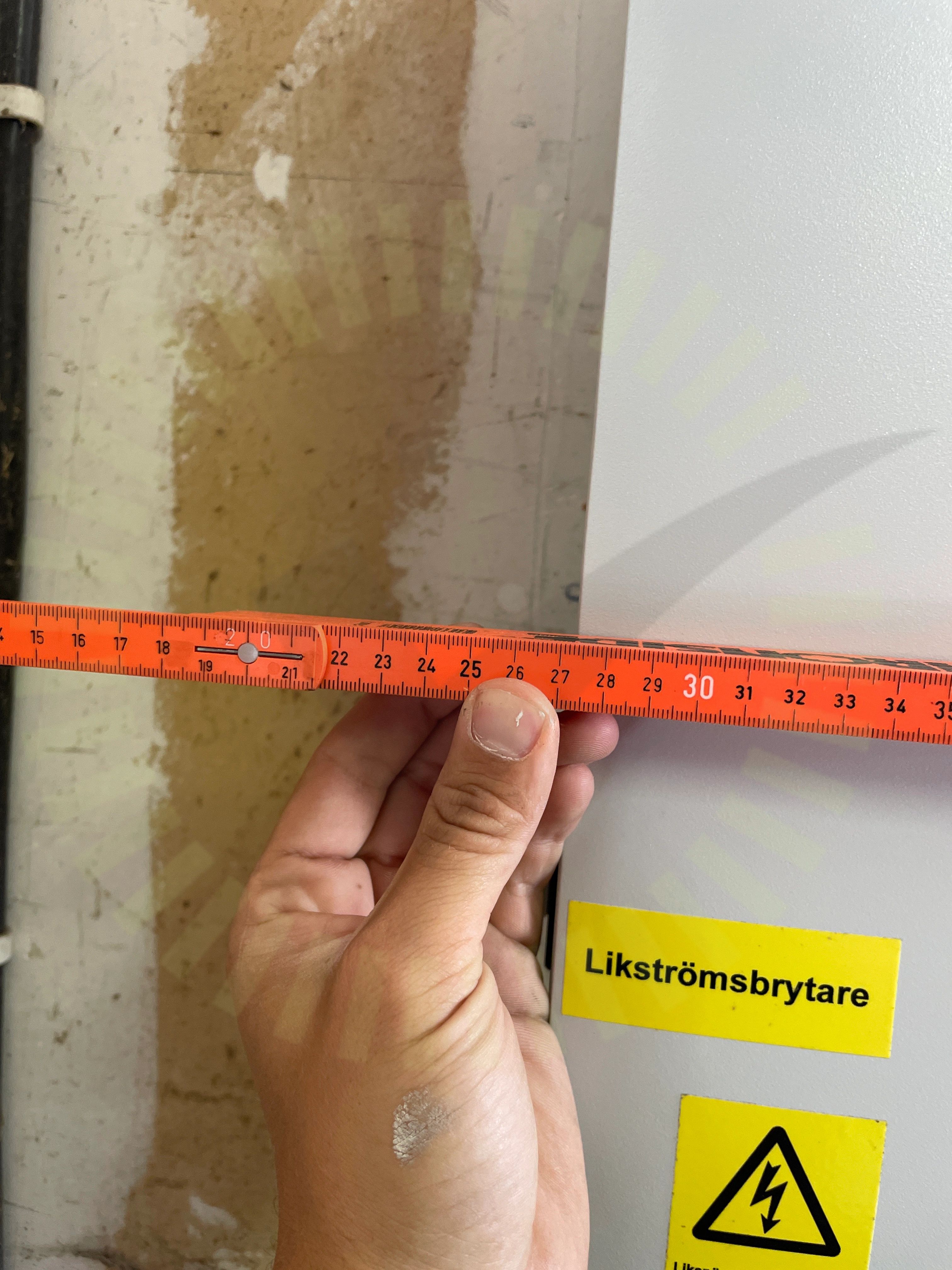

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Stress på kontakter

6.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

34/38
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/38
SträngdesignTillförlitligt fäst

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Godkända kontrollpunkter

8/8
BöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
