Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

19 september 2023

Ort

Lund, Skåne län

DC kabel förläggning

Avstånd till yta

Främmande material

+ 5

85% godkända

15% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Montagesystem

CWL tätskiksplatta med Wasi skena

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, CWL tätskiksplatta med Wasi skena (33)Tak 1, Risen: RSM40-8 (18)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tak 1, CWL tätskiksplatta med Wasi skena

Anmärkningar

9/26

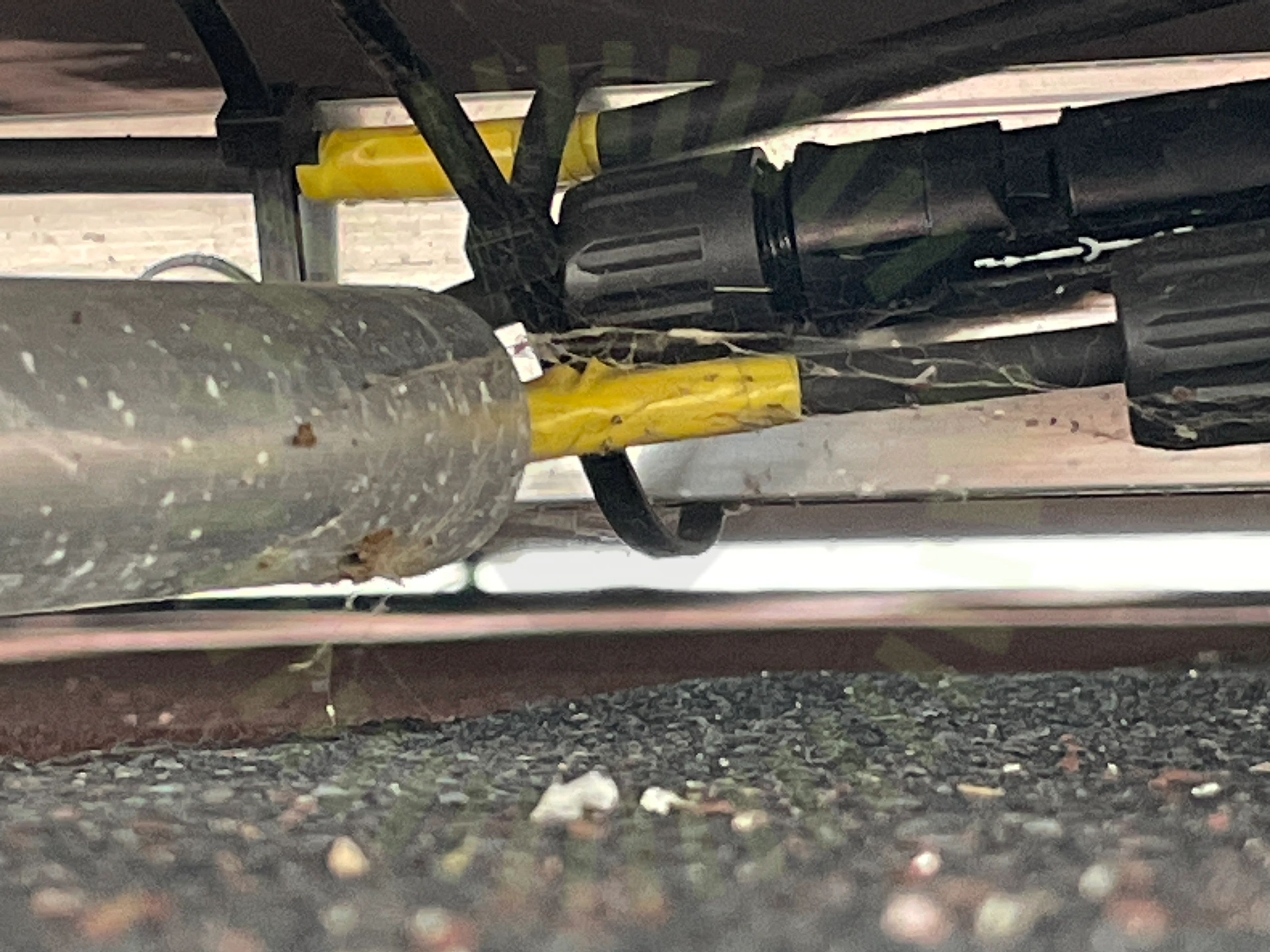

3.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

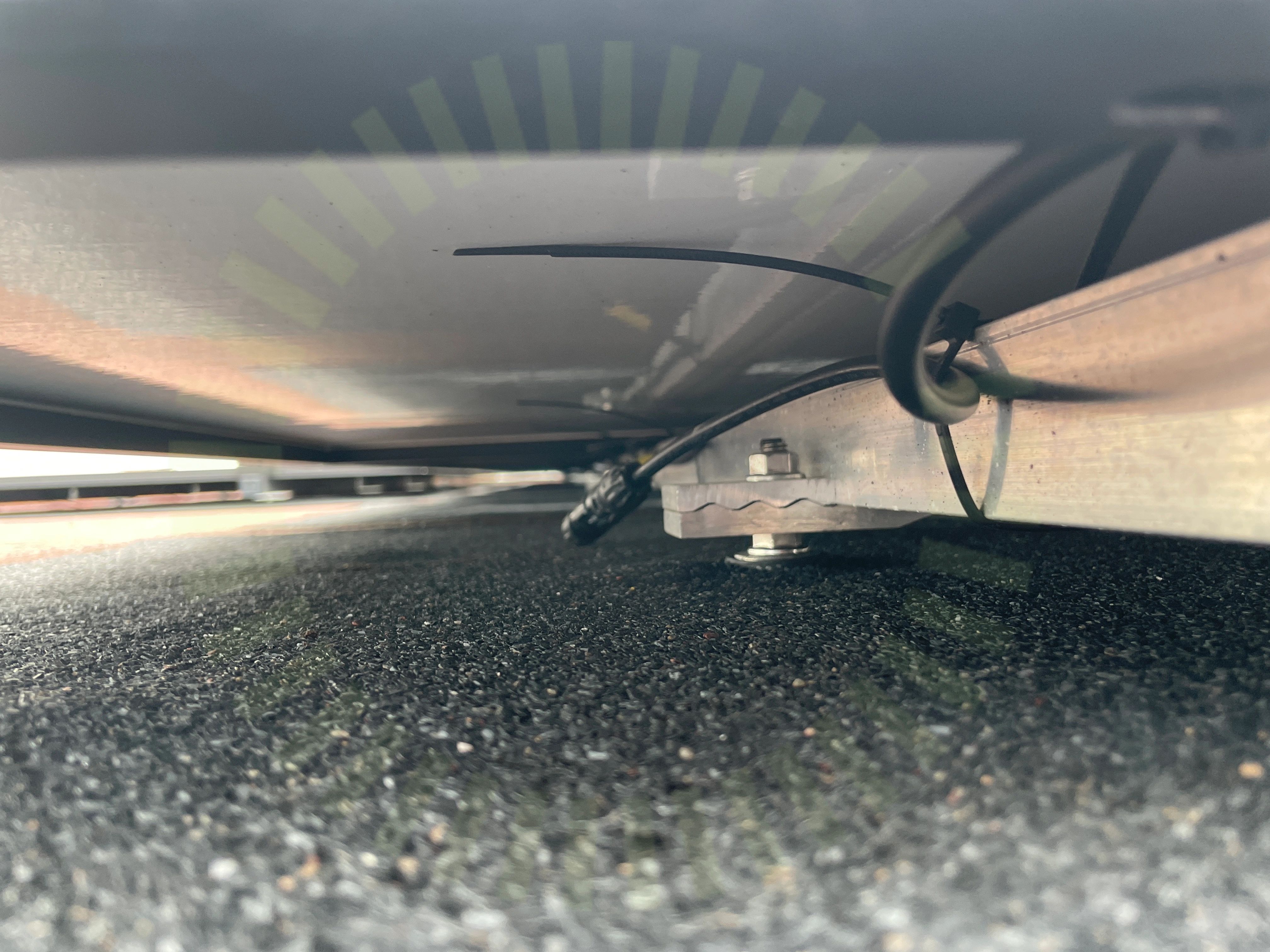

3.2 Främmande material

Inte godkänd

Två blandade montagesystem, Schletter infästning med wasi skena.

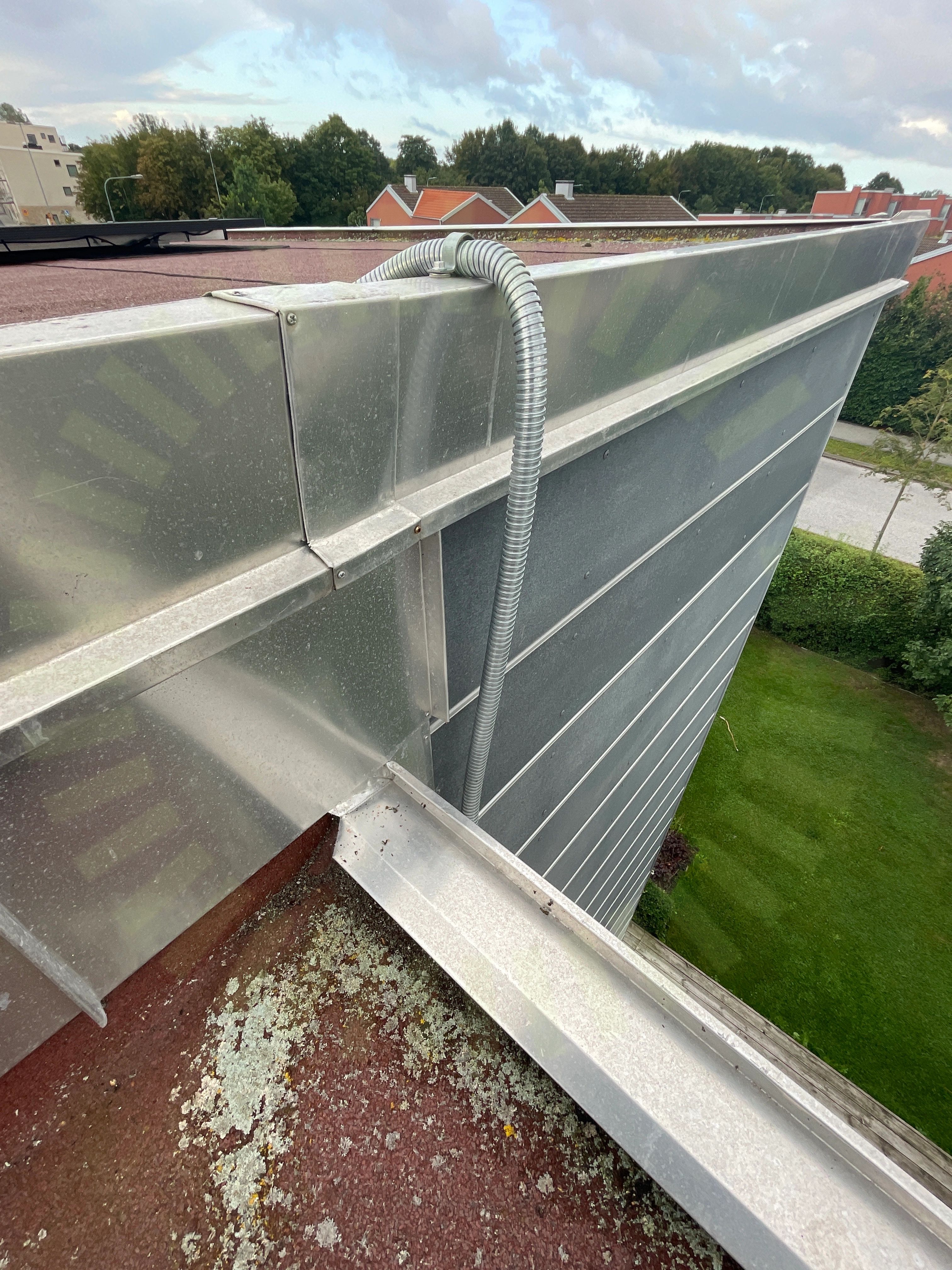

3.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

3.4 Svetsning takpapp

Inte godkänd

Takpappen svetsad ovan infästningsplattorna är inte utfört tillfredställande.

Tillverkarens anvisningar

3.5 Skenornas infästning

Inte godkänd

Två blandade montagesystem, korrekt infästning mellan systemen finns ej.

3.6 Skenornas överhäng

Inte godkänd

Två blandade montagesystem, en korrekt lastberäkning kan ej tas fram. Underlag för att kontrollera överhäng saknas. Uppmätt mått överhäng: 250mm.

3.7 Skenors avstånd till varandra

Inte godkänd

Två blandade montagesystem, en korrekt lastberäkning kan ej tas fram. Underlag för att kontrollera avstånd mellan skenor saknas. Uppmätt mått:920mm.

3.8 Snö- och Vindlastberäkning

Inte godkänd

Två blandade montagesystem, en korrekt lastberäkning kan ej tas fram.

Tillverkarens montageanvisningar

3.9 Tätskiktsplattor CC mått

Inte godkänd

Då det är två blandade montagesystem så kan inte en korrekt lastberäkning skapas. Uppmätt mått mellan infästningar: 1000mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/26

Använd skruv för klämma

Avsaknat underlag

EPDM

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Potentialutjämningsledare

Skador

Skenans utstick för klämma

Skenskarvar

Säkerhetsavstånd

Tätskiktsplattor: Använda tätskiktsduk

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Tätskiktsplattor Infästning

Tak 1, Risen: RSM40-8

Anmärkningar

3/18

4.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

PV module installation and maintenance manual A1 2023 sida 9.

4.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

15/18

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/36

6.1 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

6.2 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

34/36

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Växelriktarens IP klassning
