Besiktningsrapport
8.5
Installation genom
SolNord AB
Datum
13 juni 2024
Ort
Hagfors, Värmlands län
DC anslutning
Snö- och Vindlastberäkning
Ändklämmor
+ 14
78% godkända
22% ej godkända
Om installationen
Paneler
Denim U N3 XXX BTG 108H
Montagesystem
Nordmount: Plåttak
Växelriktare
SunGrow: SH5-10RT
Batteri
BYD: HVS Battery-Box Premium (5.1-12.8)
Tillbehör
Undercentral
Tillbehör
CHINT: Sungrow DTSU666
Installerad av SolNord AB som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Avtal
Kundkommentar
Kund har förberett för att koppla in växelriktaren med nätverkskabel och router men det har inte fungerat, och istället har den trådlös uppkoppling. Kund vill inte ha växelriktaren trådlöst uppkopplad.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Batteri
Anmärkningar
4/13
2.1 Bakomliggande material
Inte godkänd
Bakomliggande material uppfyller inte tillverkarens krav.
2.2 DC anslutning
Inte godkänd
Förskruvning för batteriets DC kablage är inte åtdragen.
2.3 Signalkabel batteri
Inte godkänd
Förskruvning för batteriets signalkabel är felaktigt monterad, kabel går att röra in och ut.
2.4 Uppfästning av kablage
Inte godkänd
Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.
Godkända kontrollpunkter
9/13
Tak 1, Denim U N3 XXX BTG 108H
Anmärkningar
4/15

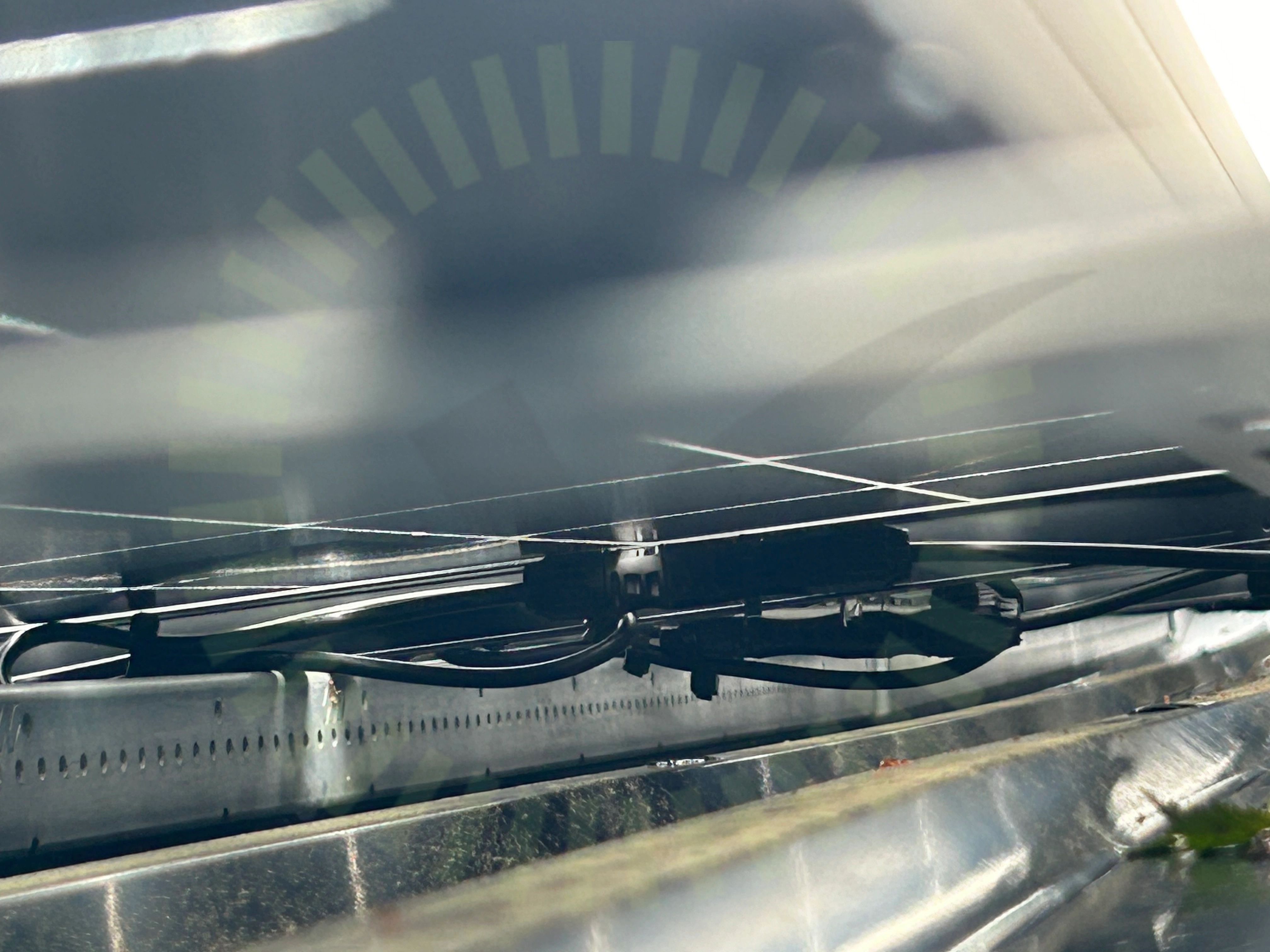

3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.
3.2 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

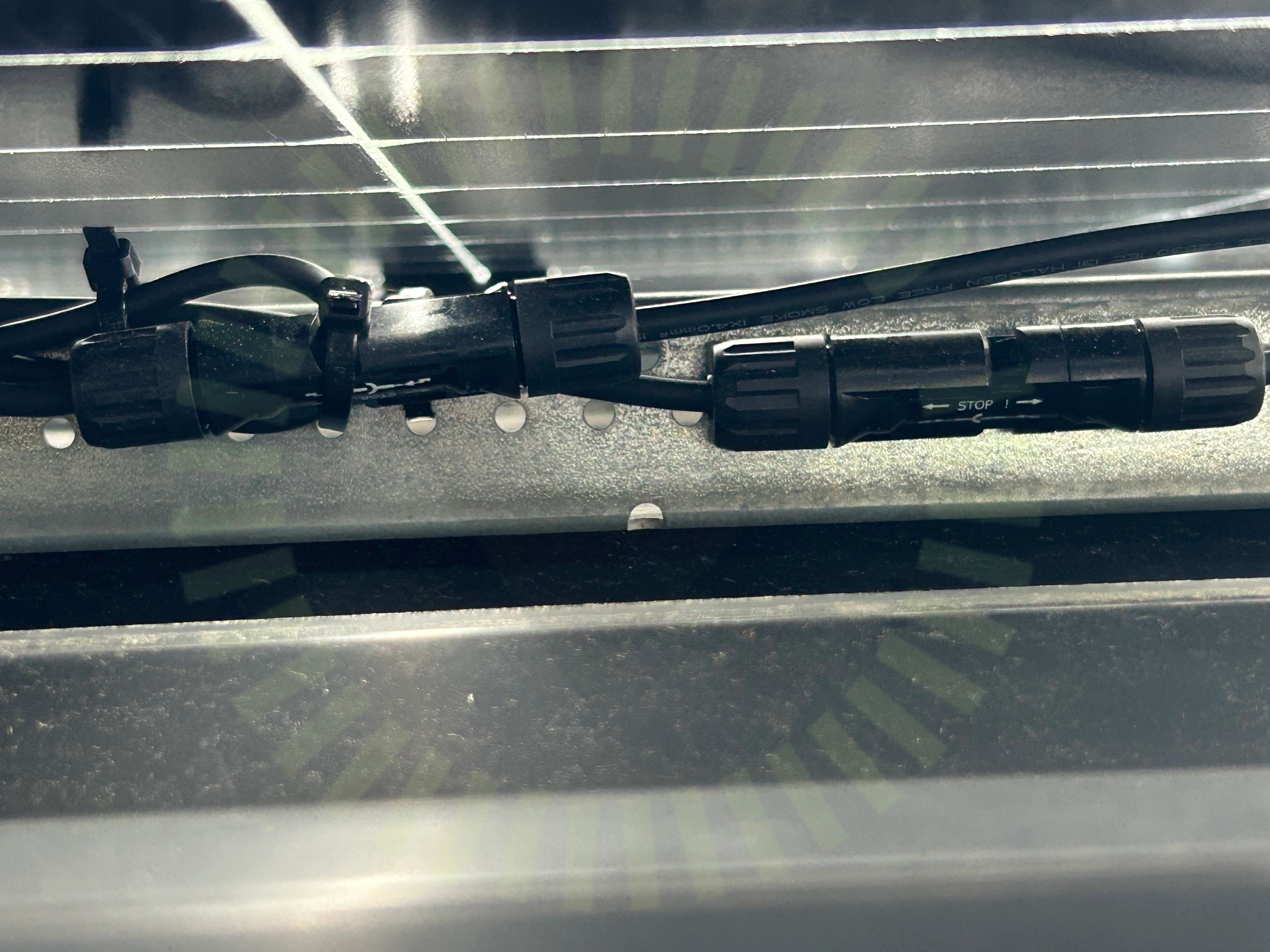

3.3 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
3.4 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
10/15
Ej tillgängligt vid besiktning
1/15
Tak 1, Nordmount: Plåttak
Anmärkningar
4/18

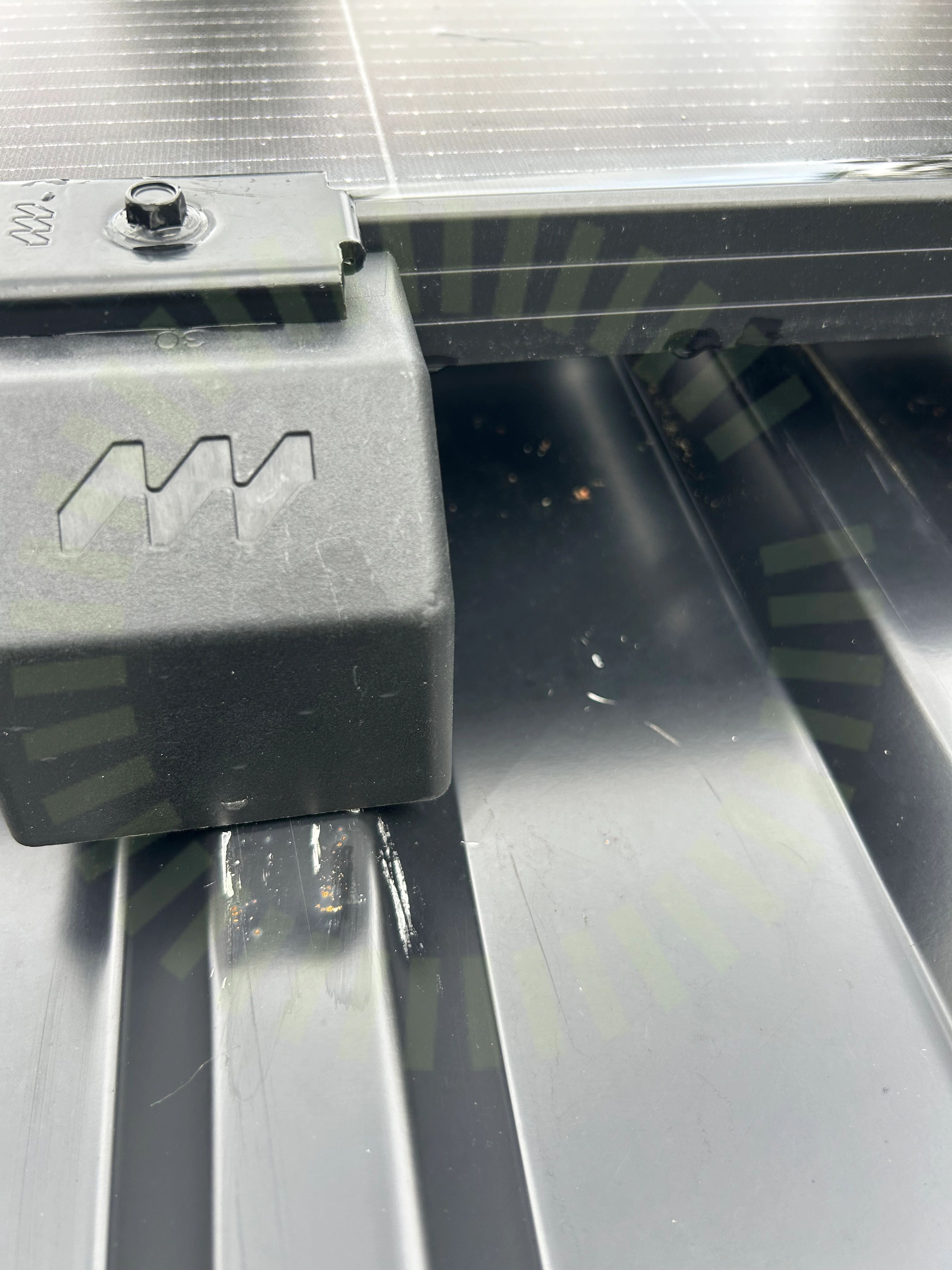

4.1 Skador
Inte godkänd
Det förekommer skrap och bucklor på plåttaket i samband med solcellsanläggningen.
4.2 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
4.3 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Angiven taklutning är 20 grader i lastberäkning för båda takytor, i verkligheten är det 8 respektive 16 grader.
4.4 Ändklämmor
Inte godkänd
Ändklämma ligger inte korrekt emot panelens ram.
Godkända kontrollpunkter
14/18
Undercentral
Anmärkningar
1/6
5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
5/6
Varselmärkning
Anmärkningar
2/4

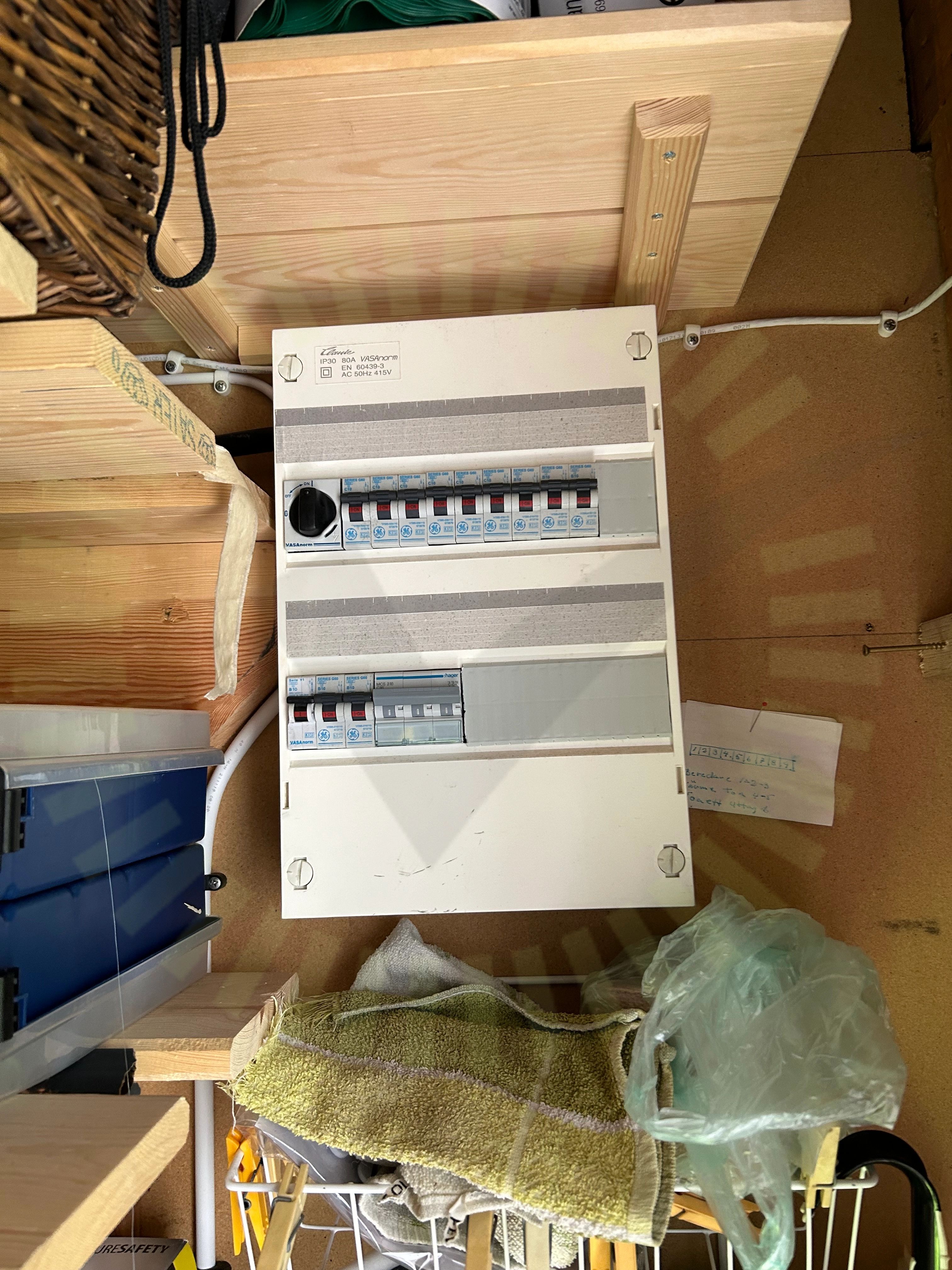

6.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

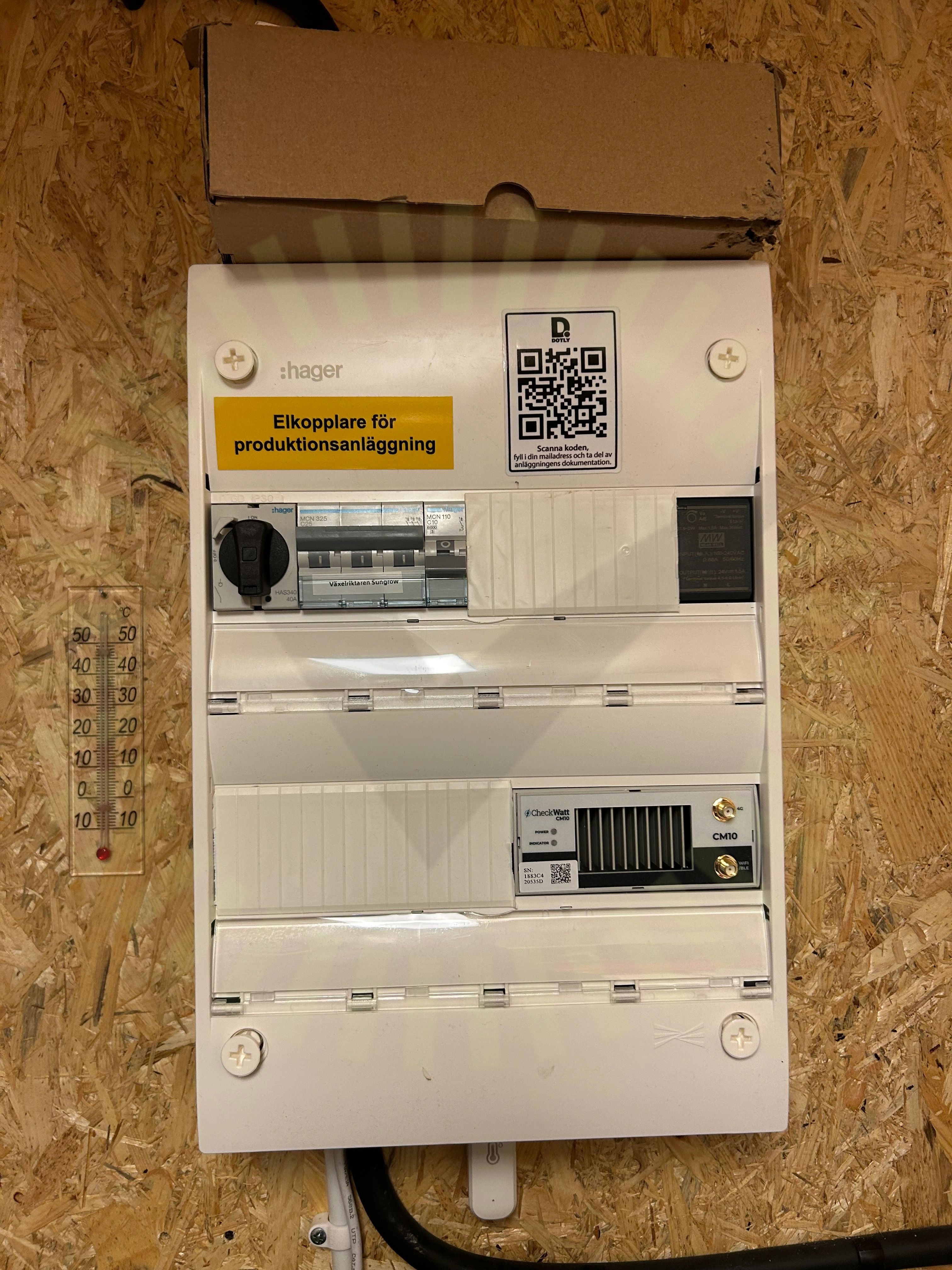

6.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning på samtliga centraler saknas enligt krav. Se referens.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
3/35
7.1 DC Max Ström
Rekommendation
Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

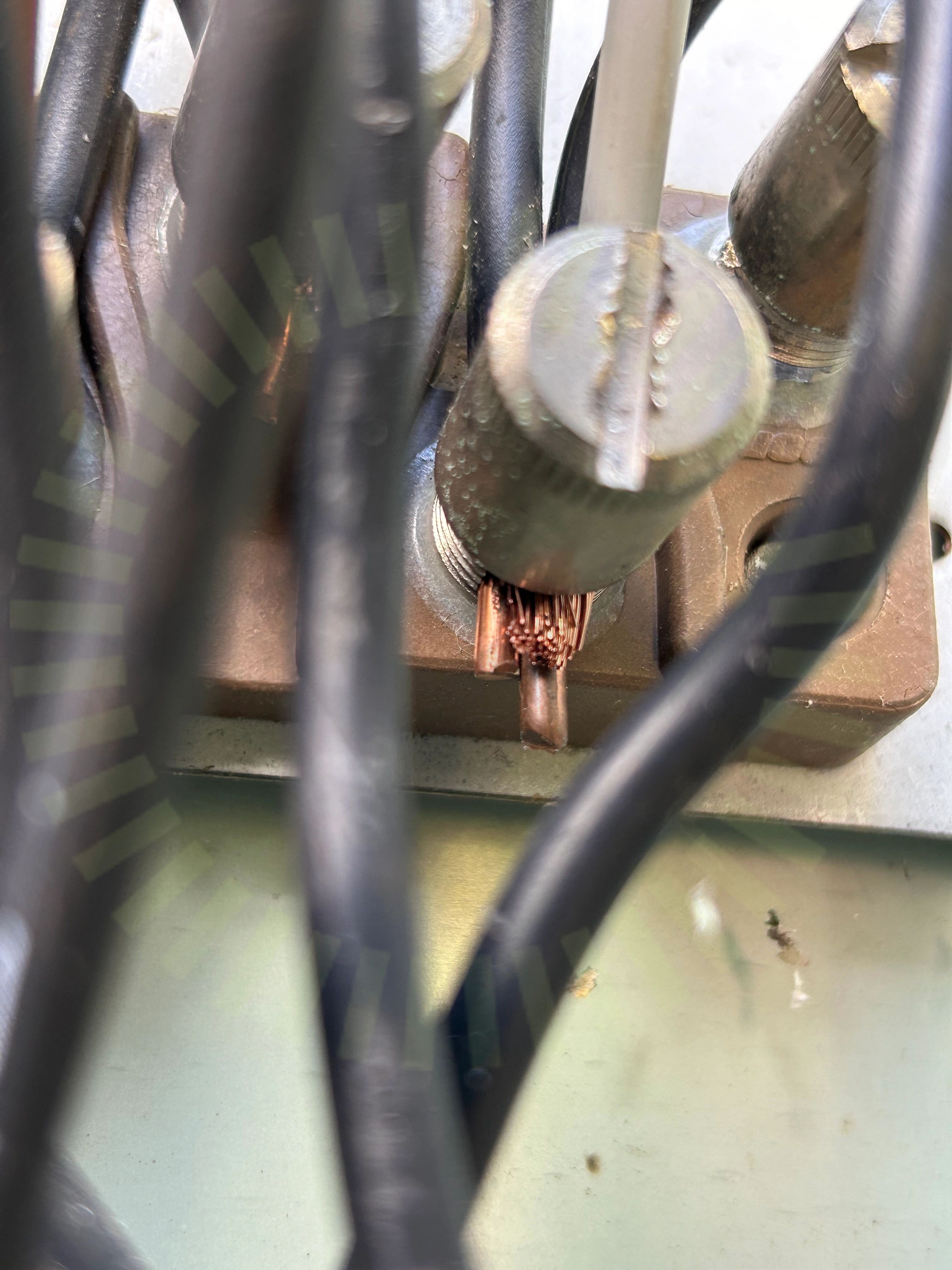

7.2 Anslutning av ledare
Inte godkänd
Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

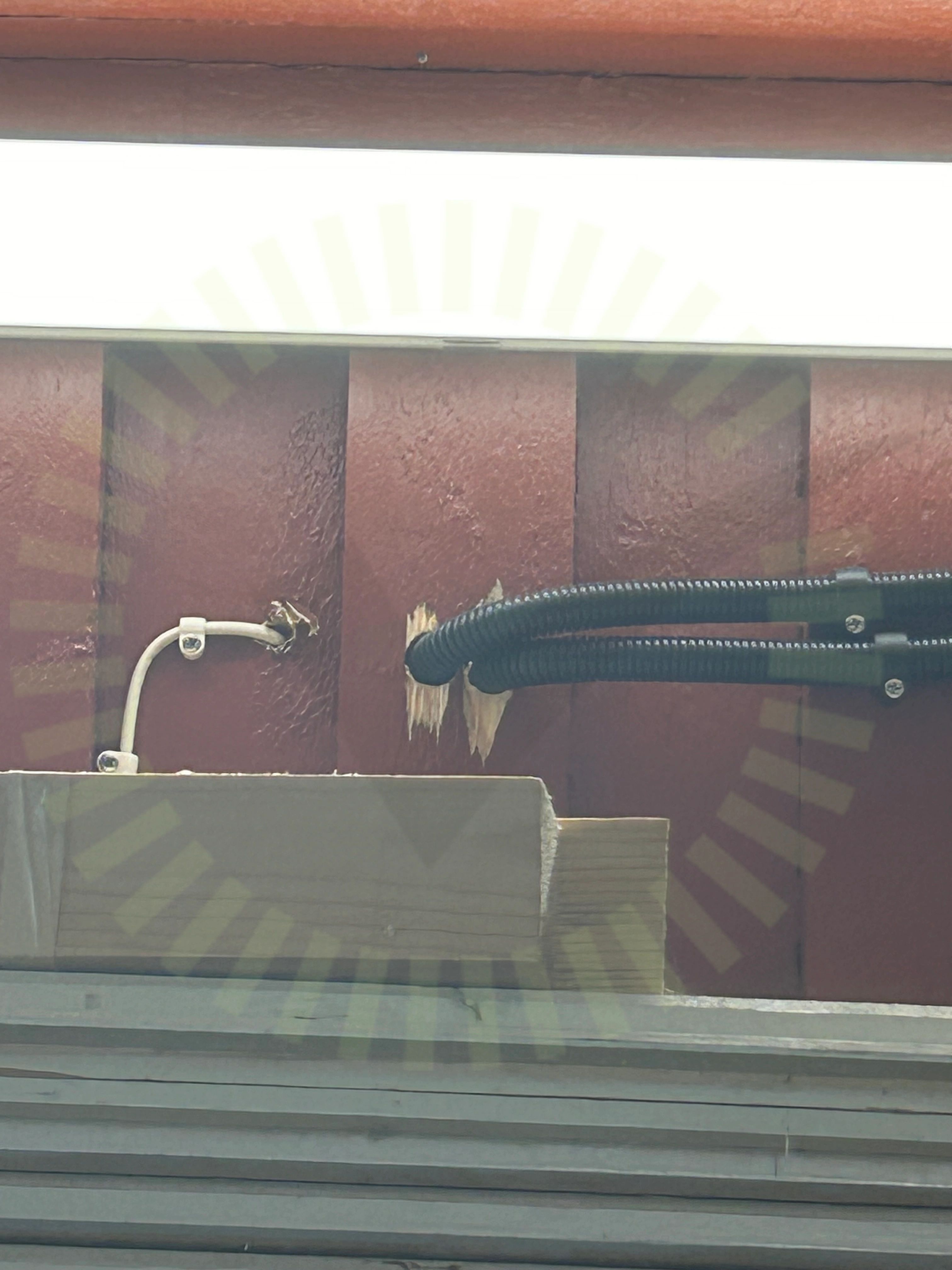

7.3 Genomföringar
Inte godkänd
Genomföring inte tätad.
Godkända kontrollpunkter
31/35
Ej tillgängligt vid besiktning
1/35
