Besiktningsrapport

8.4

Installation av

Arba Solar

Datum

4 maj 2023

Ort

Läckeby, Kalmar län

Takgenomföring

Skenornas överhäng

Stress på kontakter

+ 8

83% godkända

17% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Säkerhetsbrytare AC

Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande Panntak (29)Tak 1, JA Solar: JAM54S31 (395-420) MR (15)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/27

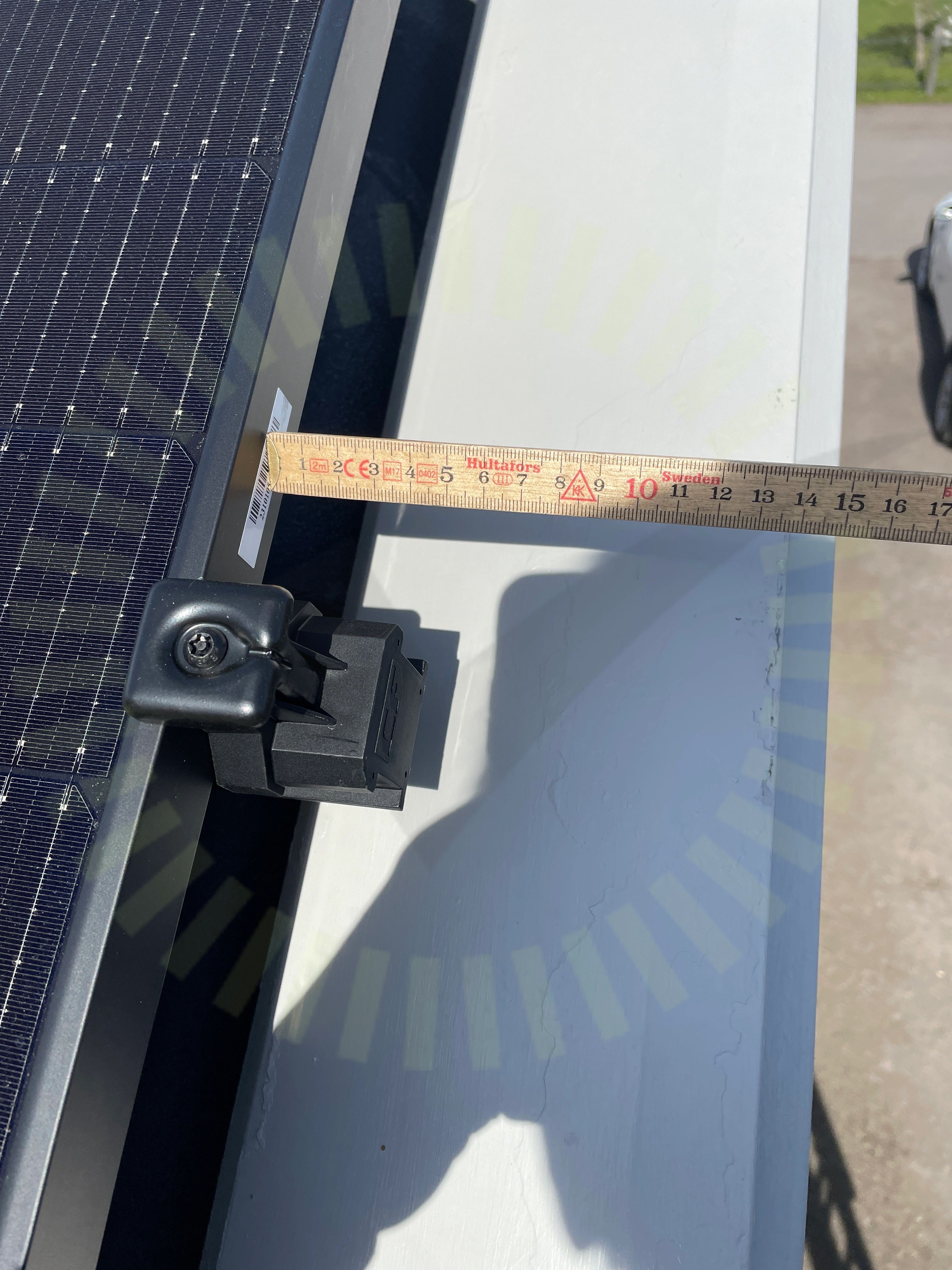

3.1 Säkerhetsavstånd

Överenskommelse

Överenskommen avvikelse mellan kund och installatör för att maximera effekt på tak

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

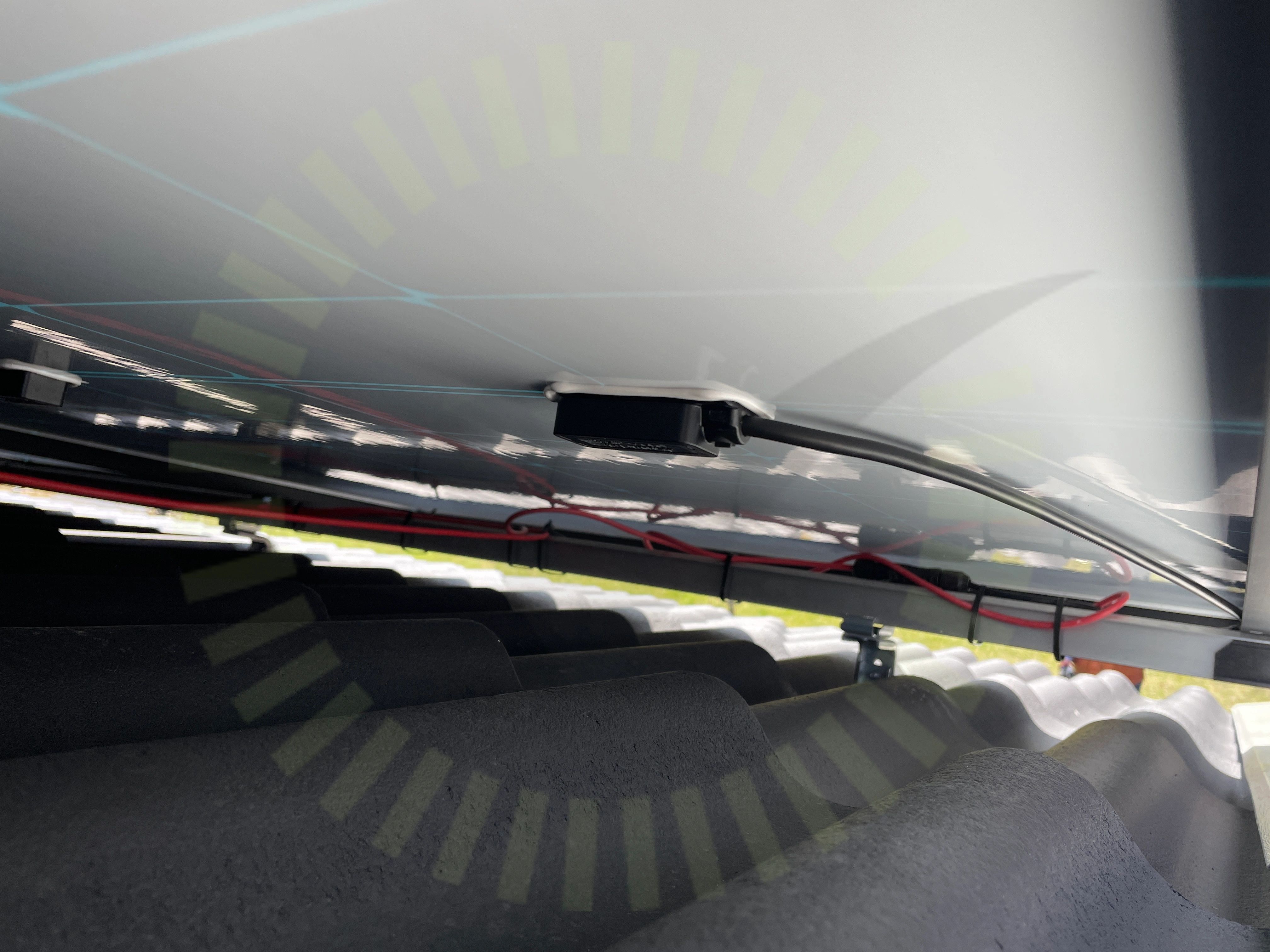

3.2 Kabeluppfästning

Inte godkänd

Kablage hänger utan uppfästning mellan skenorna

SS 436 40 00 (712.521.101 och 522.8.4)

3.3 Skenornas överhäng

Inte godkänd

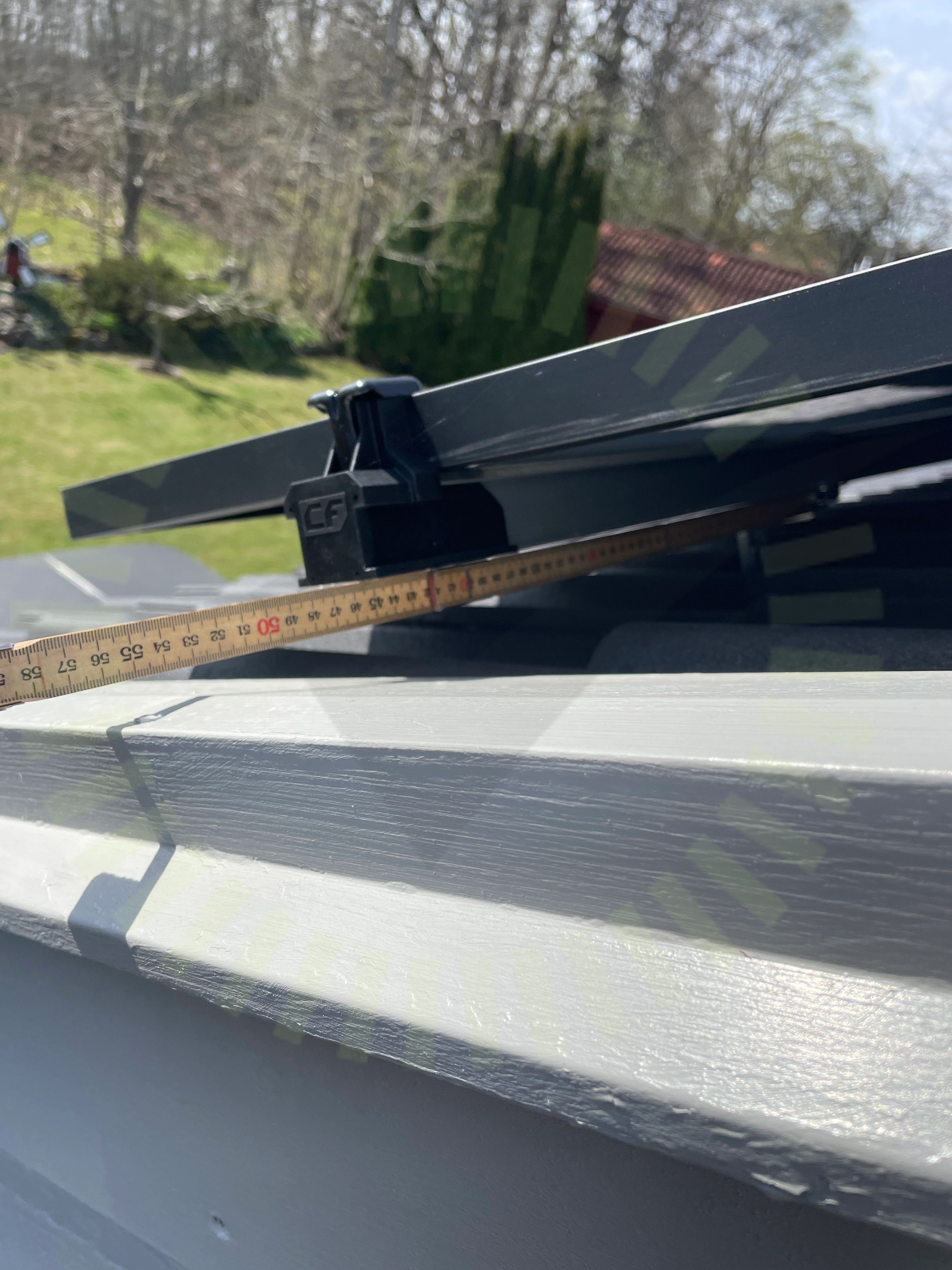

Överhänget från sista infästningskrok är inte korrekt. Gäller både liggande och stående skenor

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.4 Takgenomföring

Inte godkänd

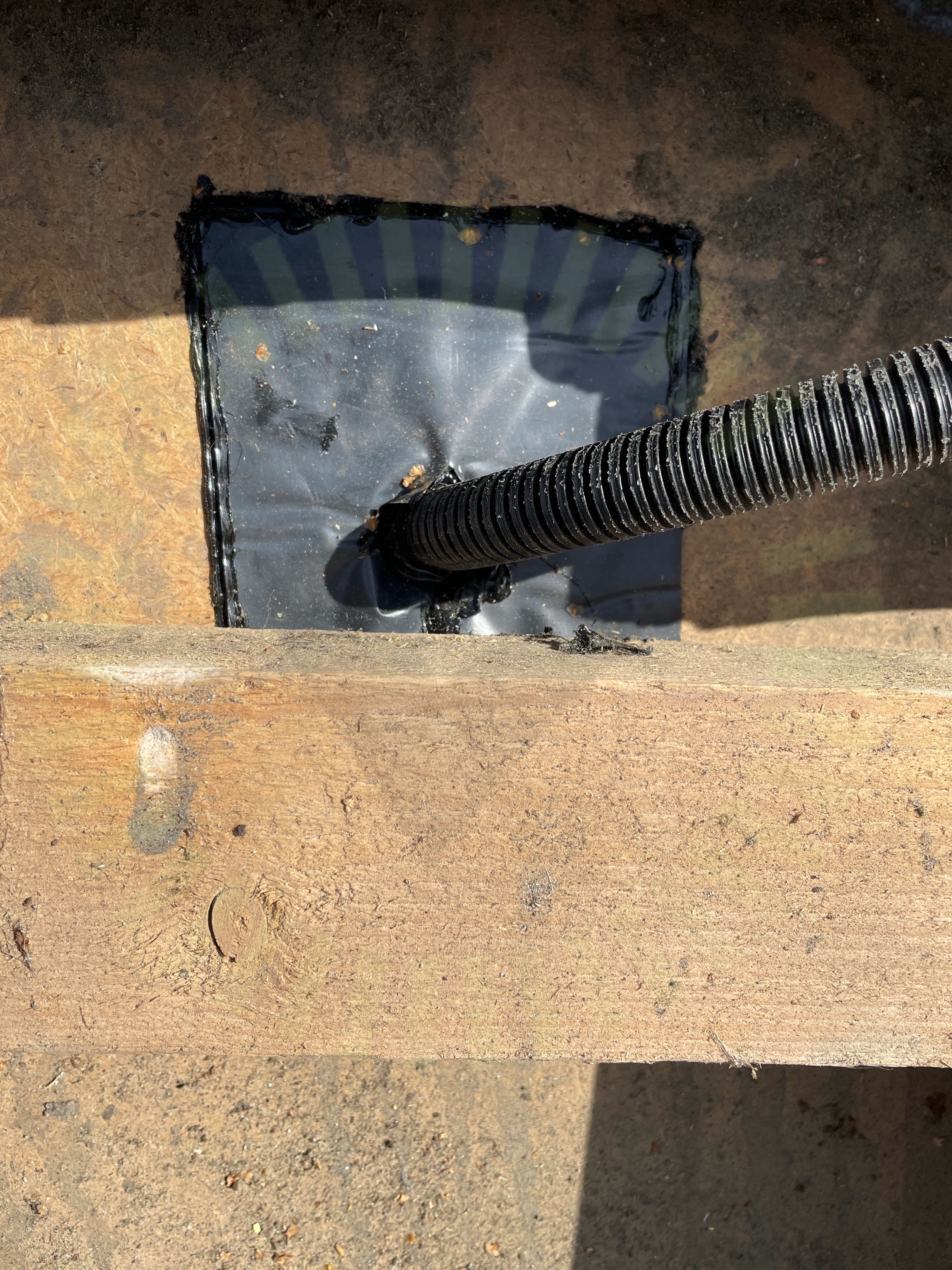

Genomföring ej tätatd. Man ser ljus igenom tätning.

3.5 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. För villa max 53 cm, uppmätt 105 cm. För garage Max 48 cm. Uppmätt 67 cm

Snö- och vindlastberäkning

3.6 Väderbeständigt material

Inte godkänd

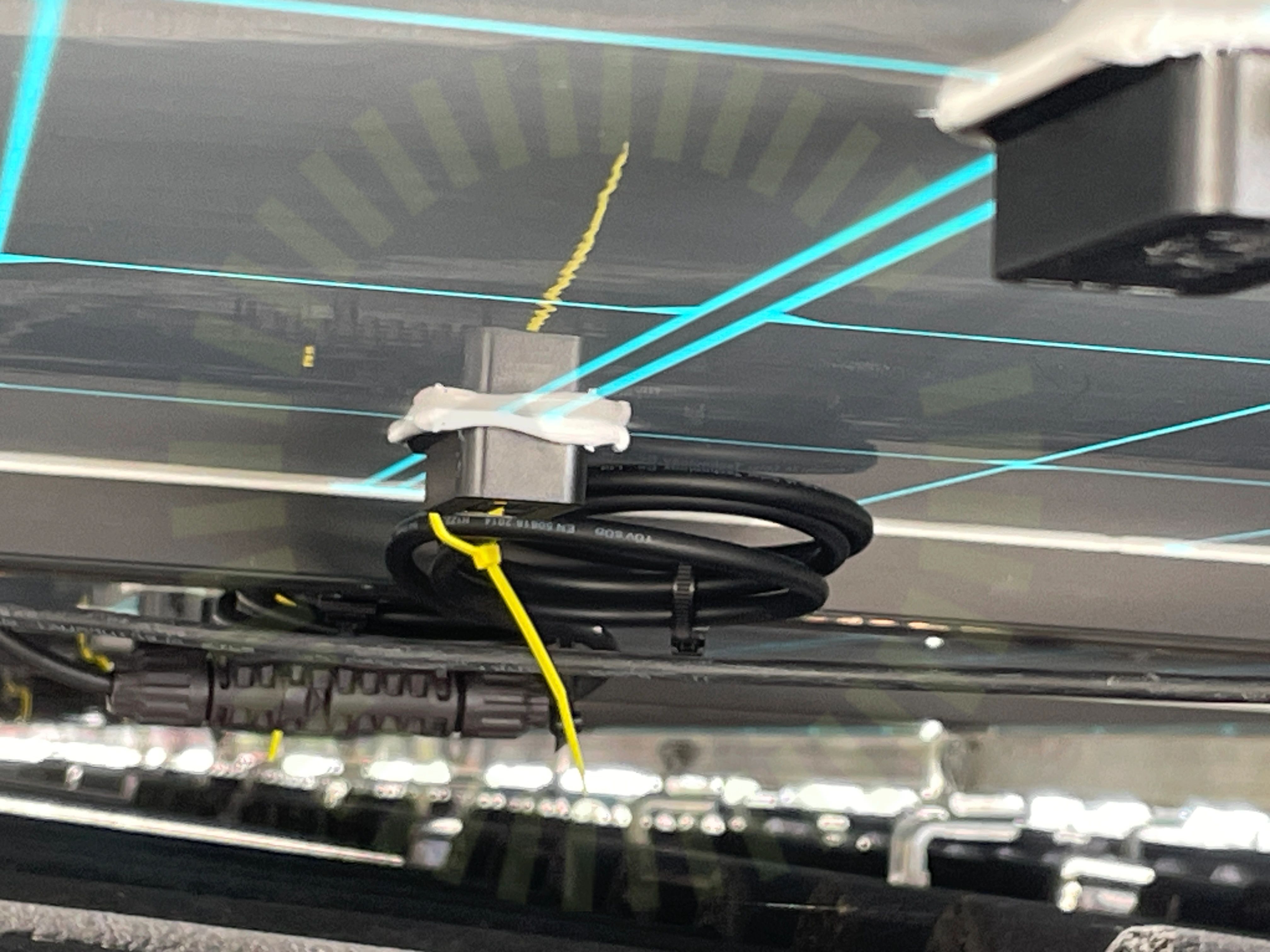

Kablage sitter med transportbuntband som ej är avsedda för tid och väderpåfrestningar. Kablage kommer inte ligga kvar som det gör nu när de gula buntbanden släpper.

SS 436 40 00 (522.11)

3.7 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. Framgår av Lastberäkning att den ska finnas

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/27

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Ändklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/15

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

4.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

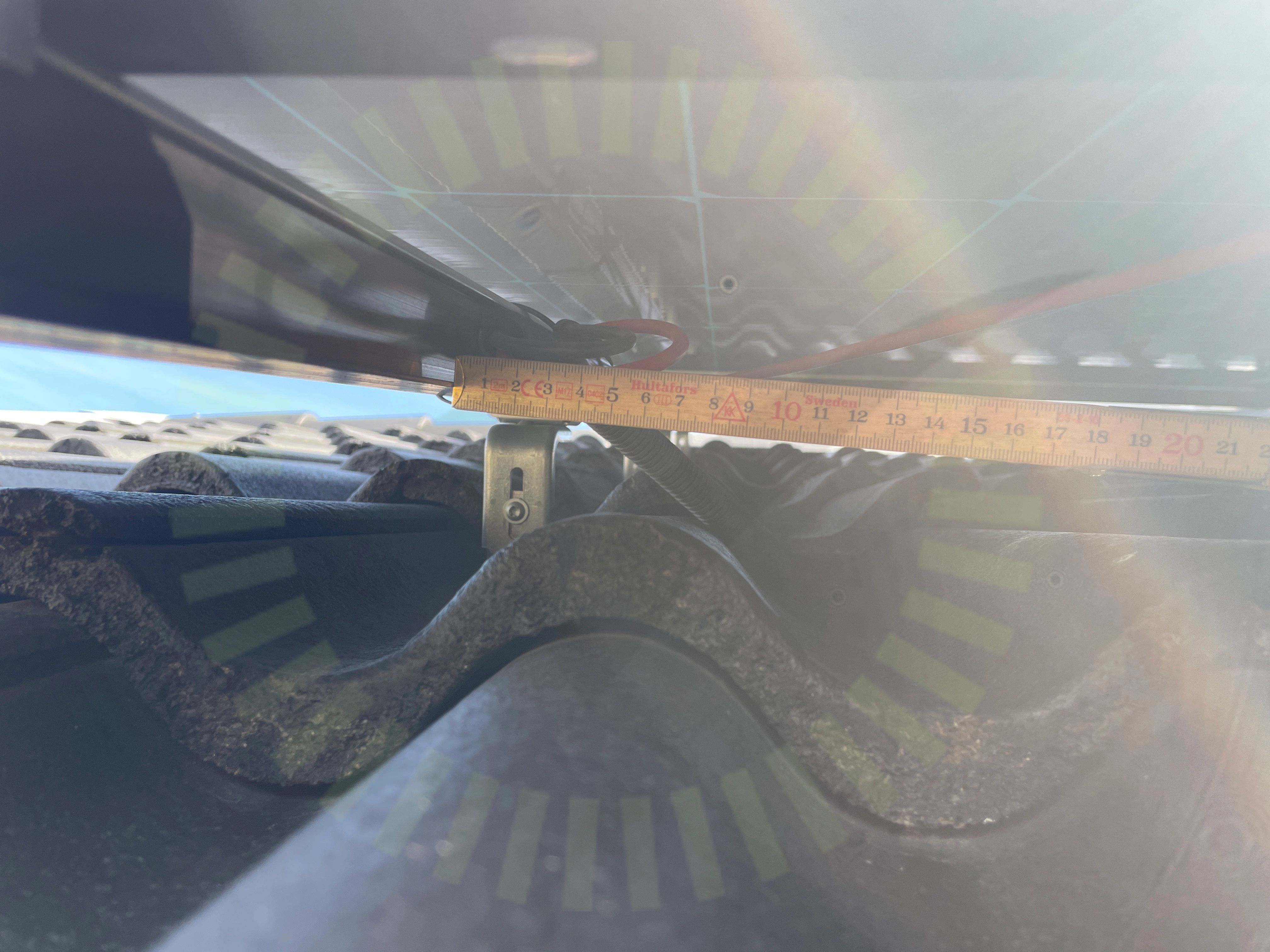

4.3 Panelkablagets böjradie

Inte godkänd

Böjradie <25 mm på strängkabel

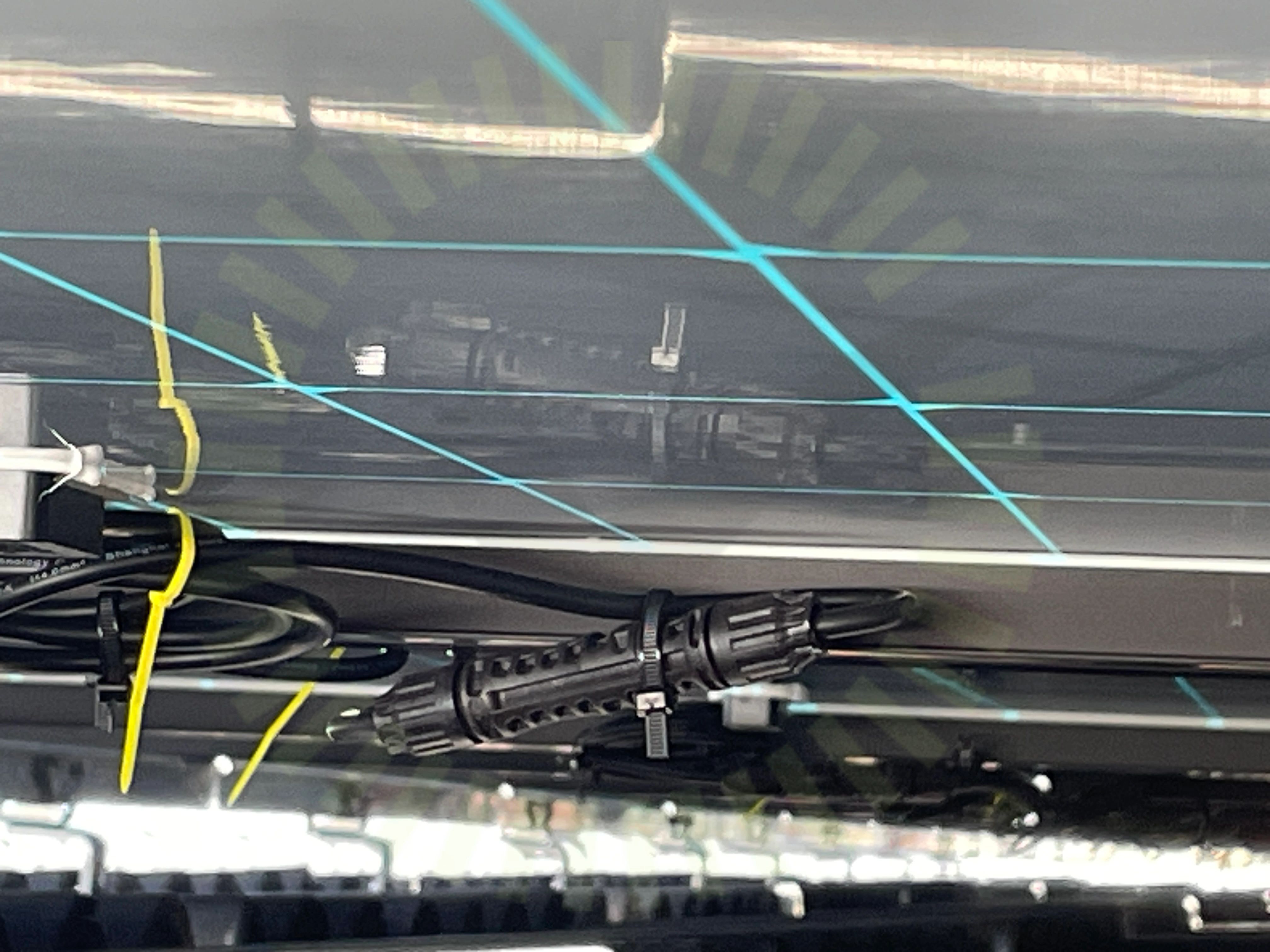

4.4 Stress på kontakter

Inte godkänd

Staubil kontakter får inte fästas med buntband runt kontaktkroppen. Kabel ska löpa rakt 20 mm ur kontakt

Godkända kontrollpunkter

11/15

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Varselmärkning

Anmärkningar

1/5

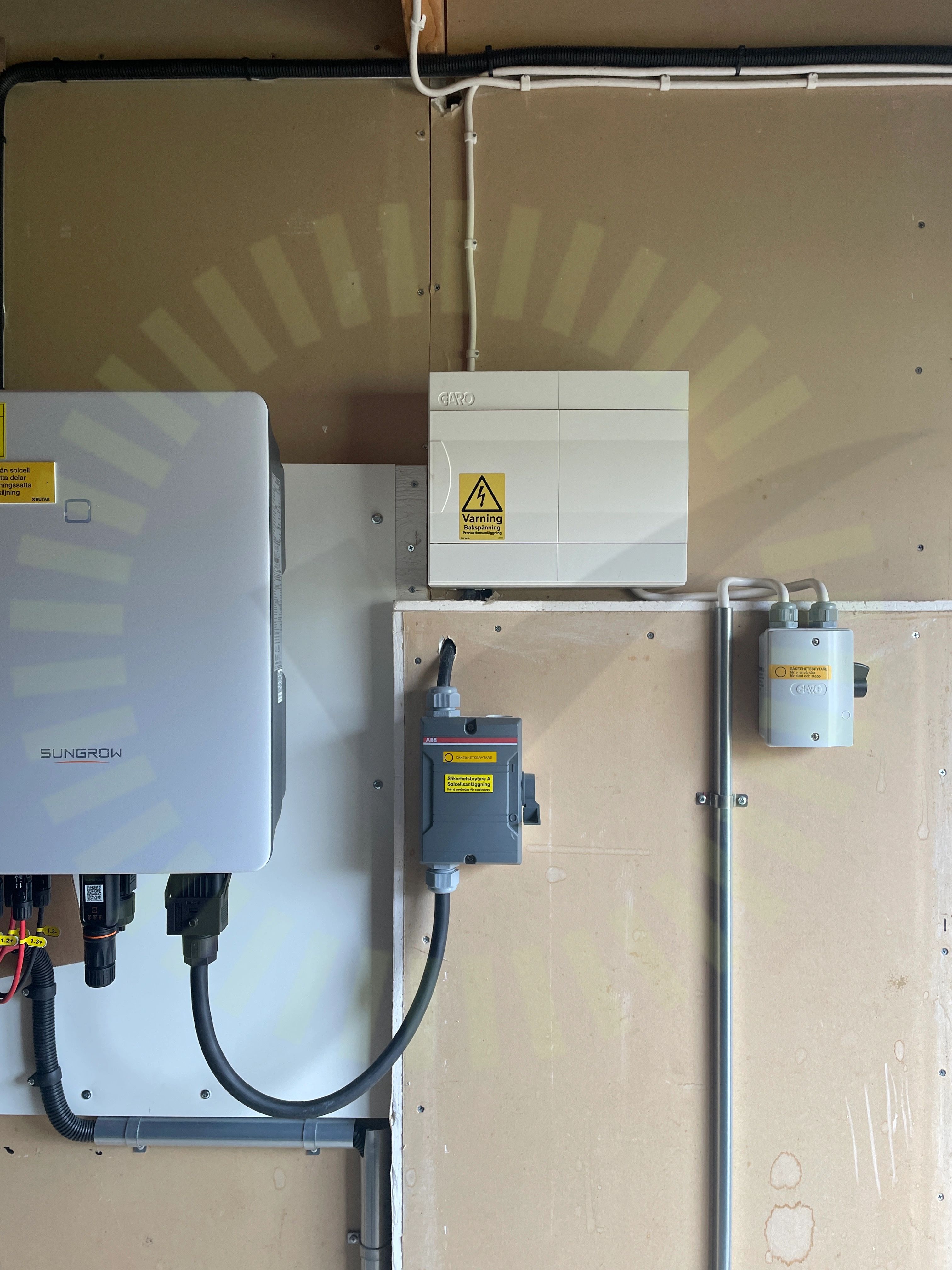

5.1 Informering av solceller

Inte godkänd

Saknas vid undercentral

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/33

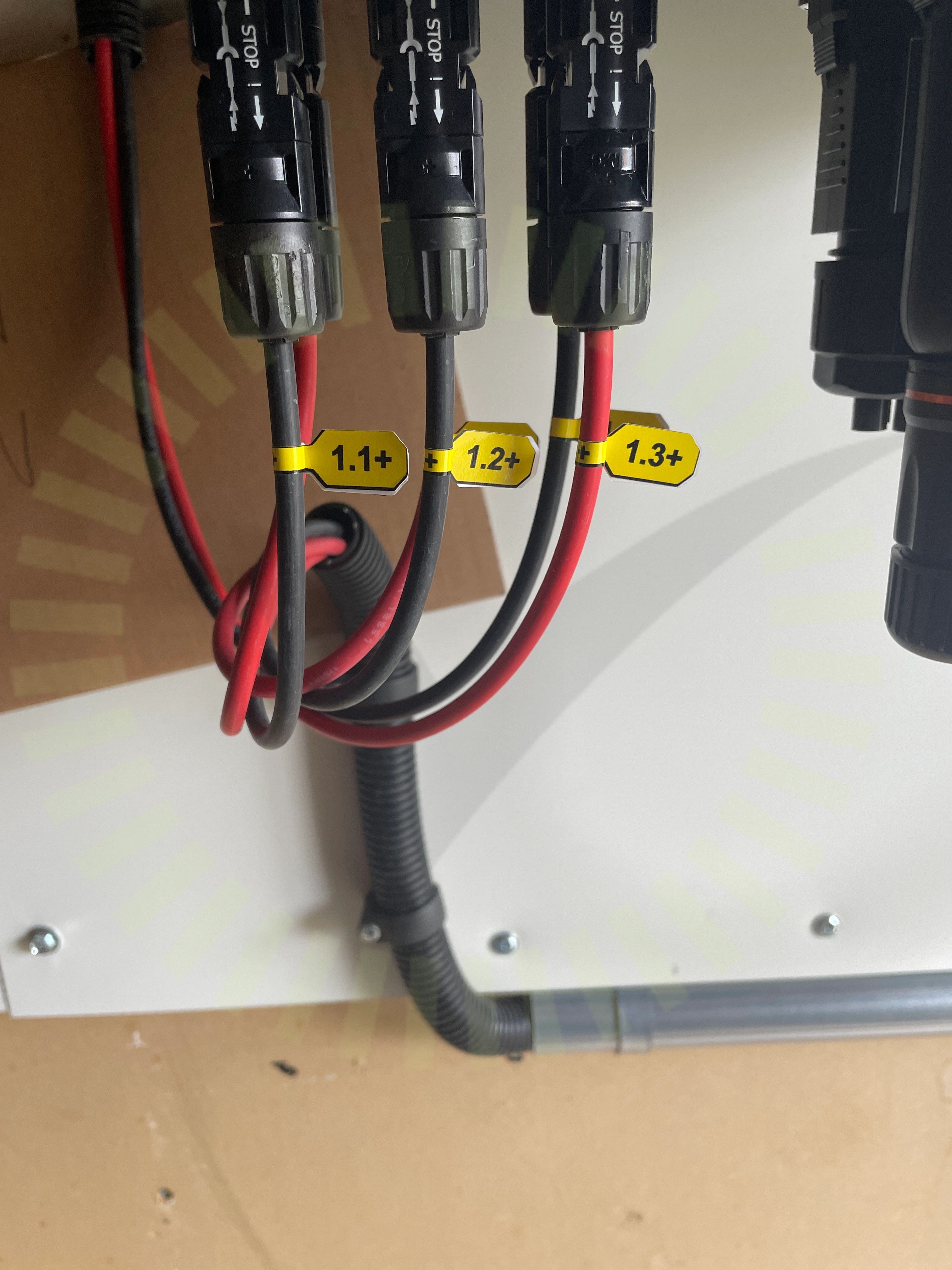

6.1 DC Kablage egenskaper

Rekommendation

Vilseledande färg på plus/minus

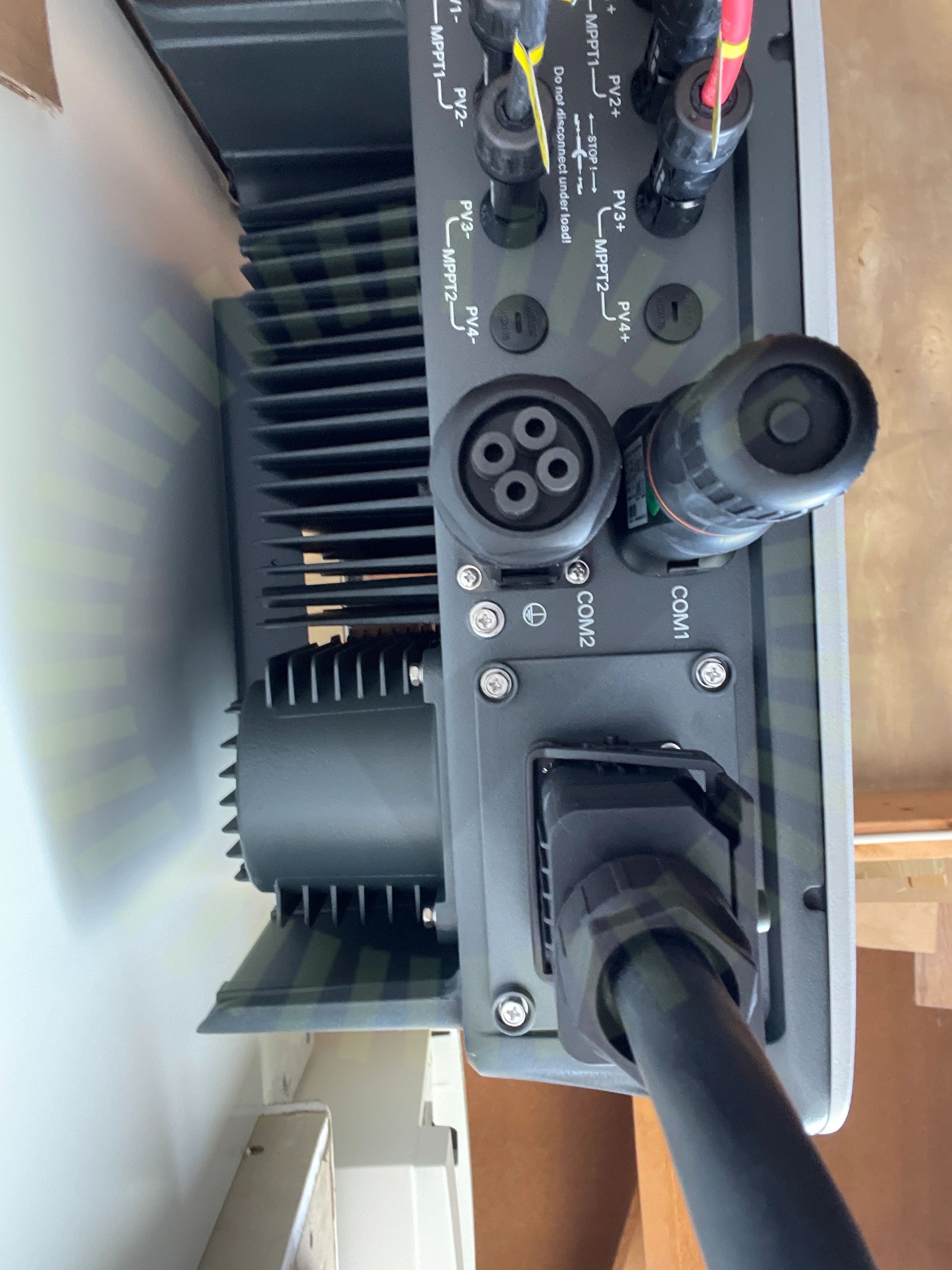

6.2 Jordning av chassi

Inte godkänd

PE anslutning till chassi saknas enligt tillverkarens anvisningar

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

30/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordfelsbrytare

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33

Strängdesign
