Besiktningsrapport

9.3

Installation av

Solar Entreprenad Nordic

Datum

31 januari 2023

Ort

Älvängen, Västra Götalands län

Kabeluppfästning

Skydd

Varning för likspänning

+ 2

88% godkända

12% ej godkända

Om installationen

Paneler

Longi: LR5-54HPH

Montagesystem

Solaracks: betongpannor (Hook pitched roof)

Växelriktare

SunGrow: SG(5.0-20)RT

Tillbehör

Säkerhetsbrytare AC

Installerad av Solar Entreprenad Nordic som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare AC (6)Tak 1, Longi: LR5-54HPH (13)Tak 1, Solaracks: betongpannor (Hook pitched roof) (19)Varselmärkning (4)Växelriktare (28)

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, Longi: LR5-54HPH

Godkända kontrollpunkter

13/13

Avstånd till tak

Dragavlastade

Dräneringshål

Fästenas överlappning

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Höjdskillnad

Kablarnas böjradie

Mellanrum

Skador

Skugga

Strängförläggning

Tak 1, Solaracks: betongpannor (Hook pitched roof)

Anmärkningar

3/18

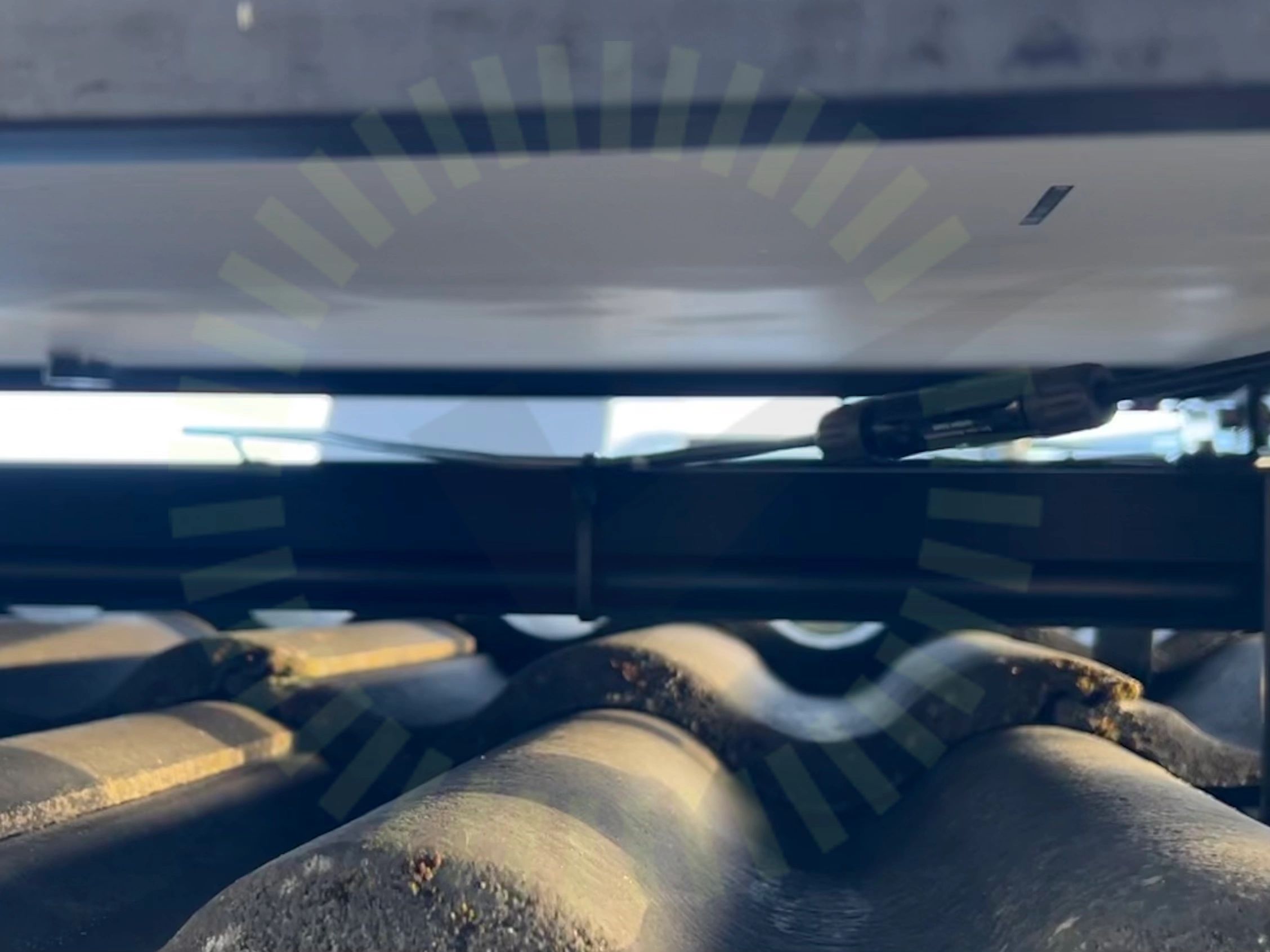

3.1 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

3.2 Skydd

Inte godkänd

Dåligt fastsatt

3.3 Överhäng

Inte godkänd

Överhäng överstiger det maximalt tillåtna. Max 30% av CC mått.

Tillverkarens anvisningar

Godkända kontrollpunkter

14/18

CC mått

Främmande material

Förutsättningar

Infästning skena

Infästning Takstol

Mittklämmor

Shims

Skador

Skarp kant

Skarv skenor

Säkerhetsavstånd

Urspårning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/18

Takgenomföring

Varselmärkning

Anmärkningar

1/4

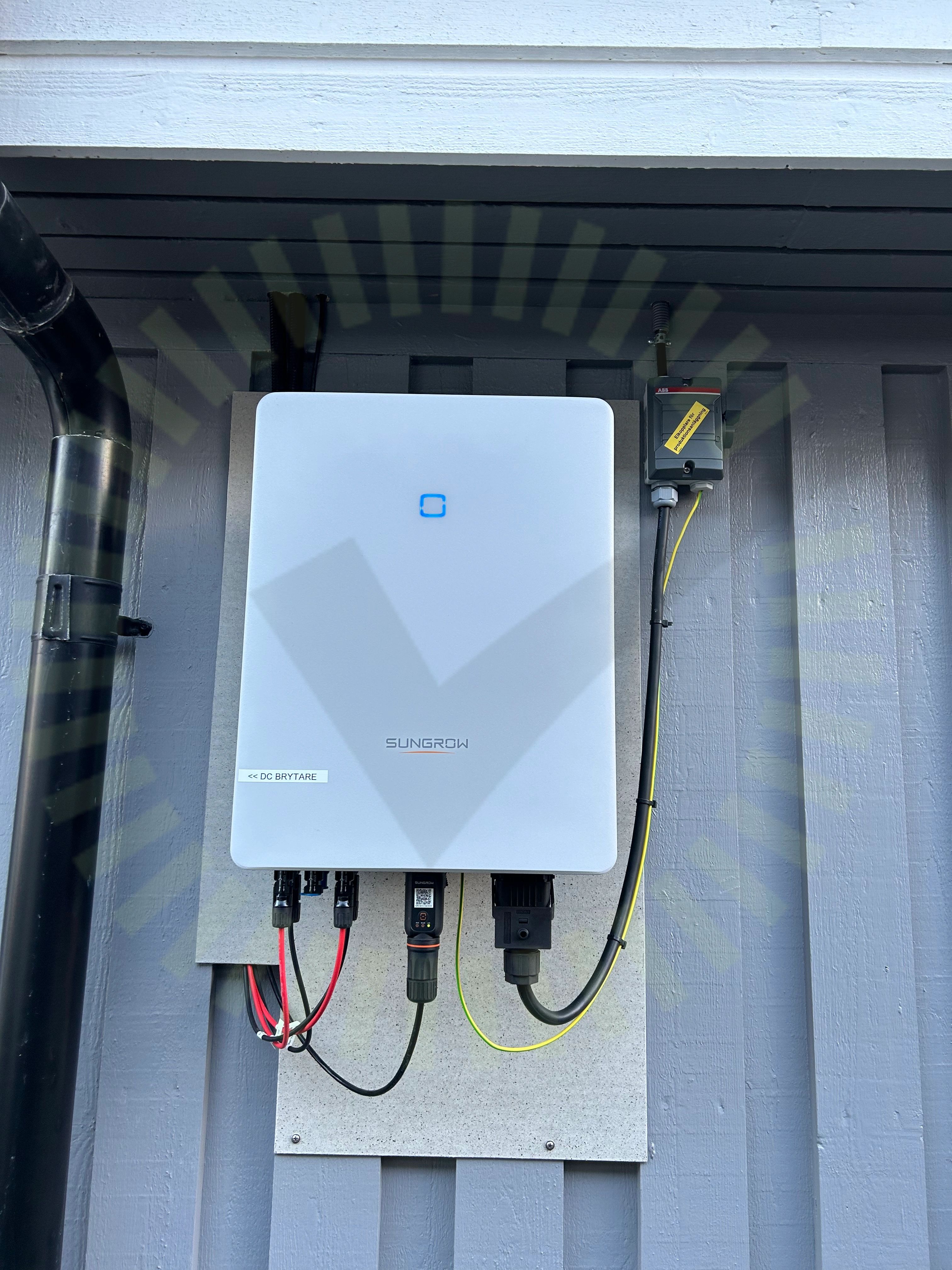

4.1 Varning för likspänning

Inte godkänd

Dekal saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/28

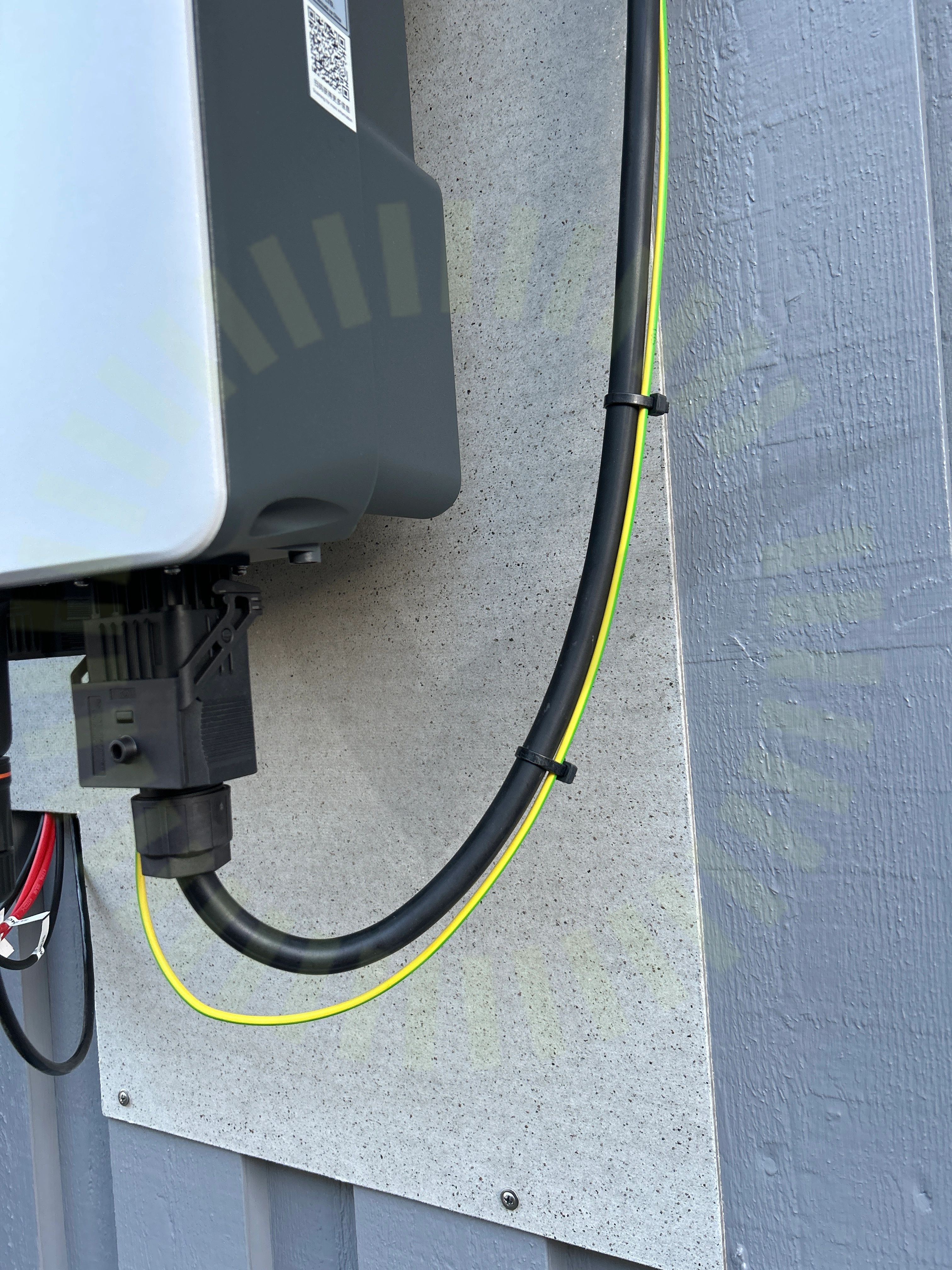

5.1 AC Böjradie

Inte godkänd

För snäv böj påfrestar förskruvning och svårt att dra ut kontakt

SS 436 40 00 (522.8.3)

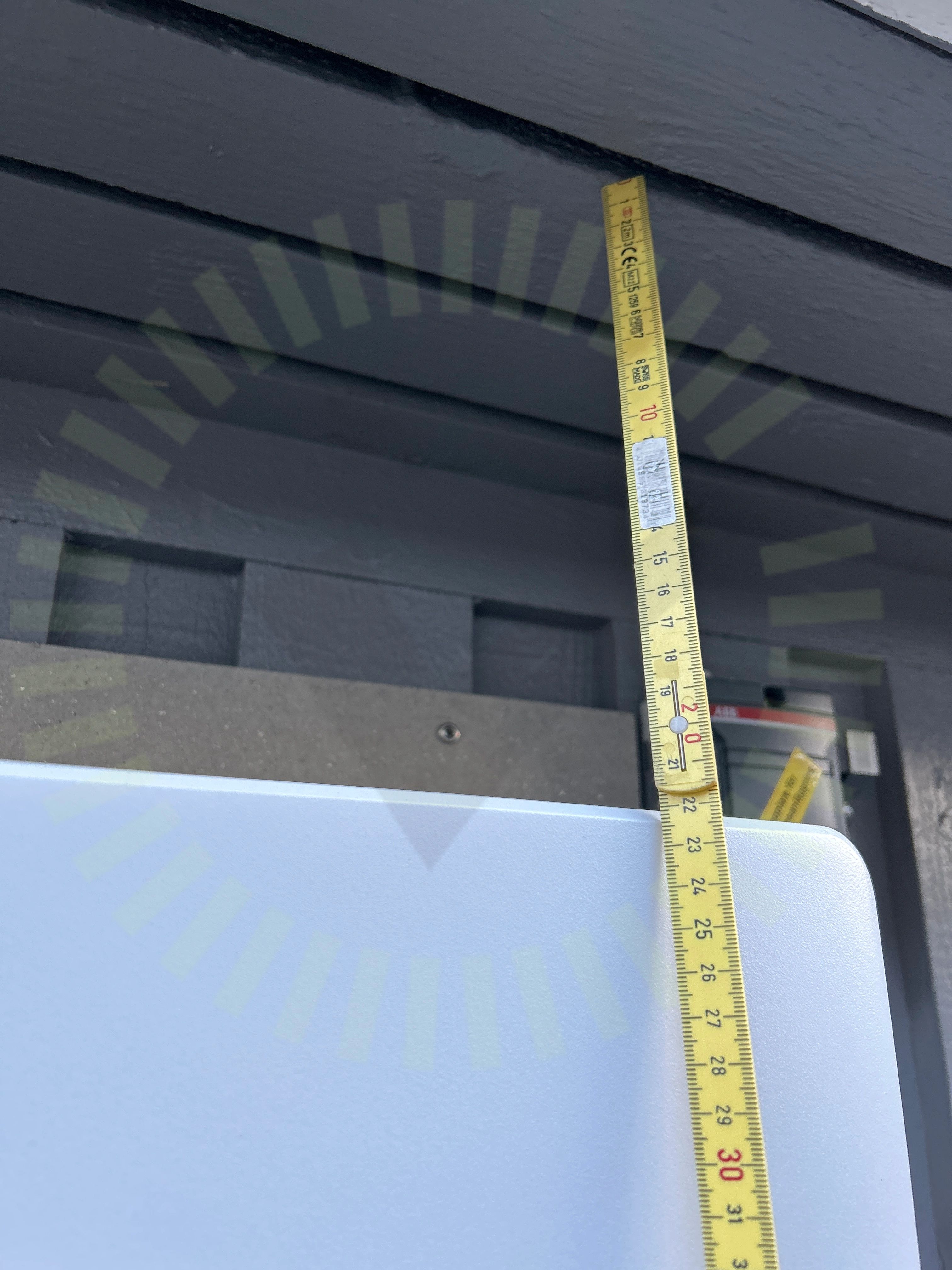

5.2 Avstånd

Inte godkänd

För nära tak

Tillverkarens anvisningar

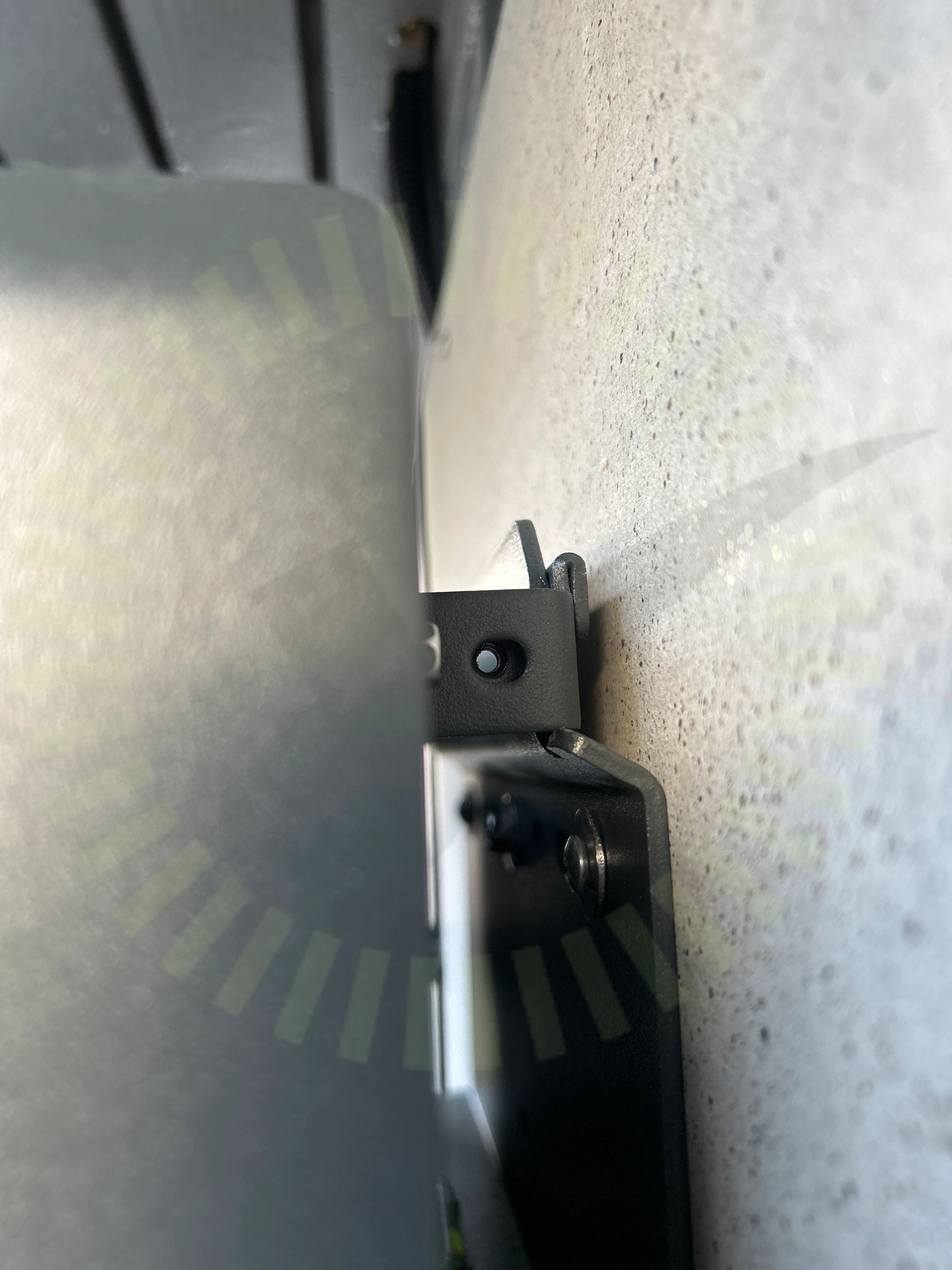

5.3 Fastsäkring av produkt

Inte godkänd

Skruv fattas

Tillverkarens anvisningar

5.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

24/28

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Kontakter

DC Skador på kabel

DC Yttre påverkan

Förskruvning

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Skador

Strängschema

Säkring

Utrymme

Vinkel
