Besiktningsrapport

5.9

Installation genom

Svea Solar

Datum

8 december 2021

Ort

Uppsala, Uppsala län

Likströmskabel: Väderbeständigt material

Likströmskabel: Uppfästning

Skenor: Överhäng

+ 6

71% godkända29% ej godkända

Om installationen

PanelerVertex DE09.08

MontagesystemClickFit EVO Universal Hook

VäxelriktareSmart DT 6kW

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

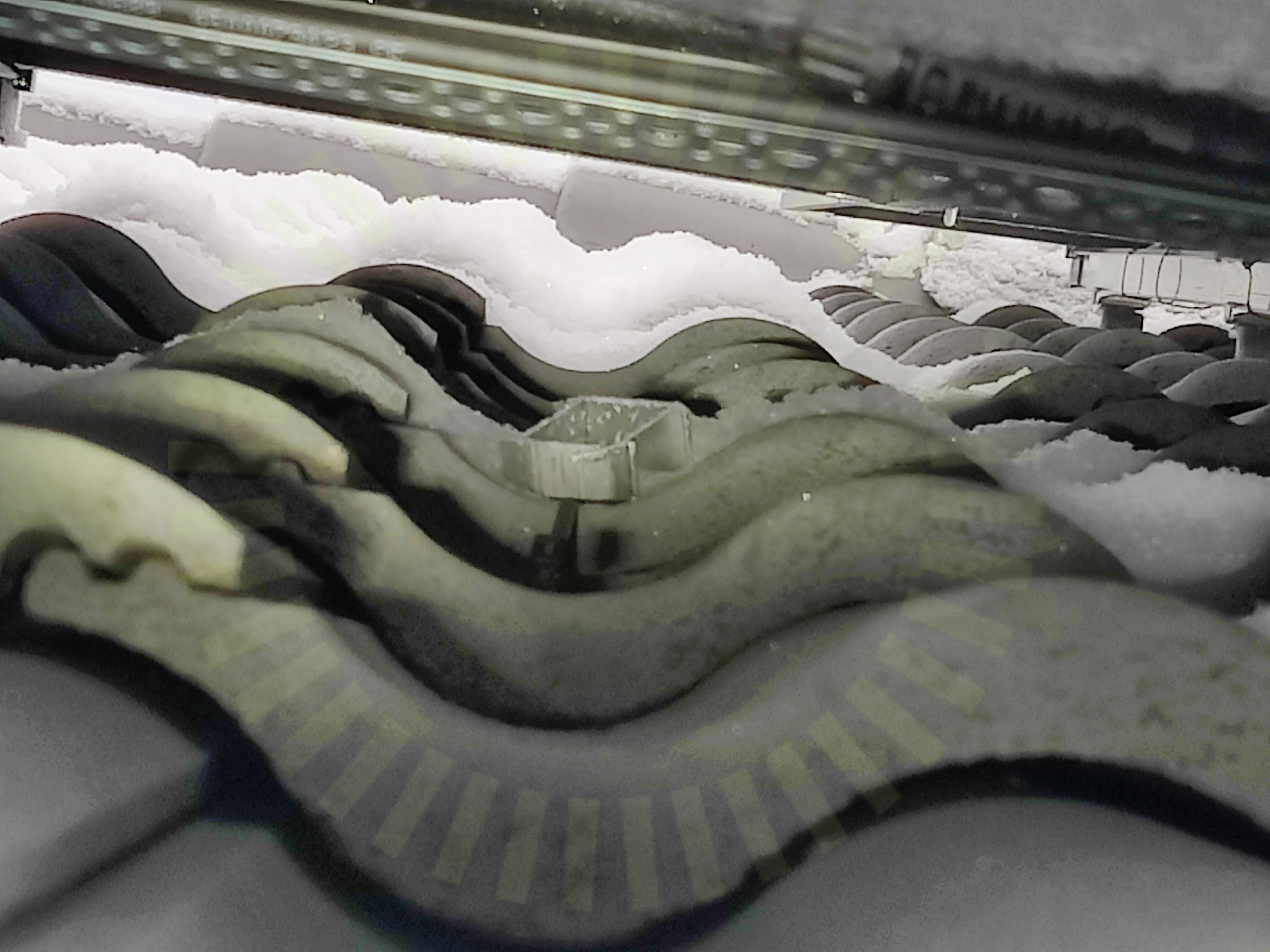

1.1 Skräp

Inte godkänd

Arbetsplatsen är ej städad efter installation.

Godkända kontrollpunkter

1/3

Skada

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

7/18

3.1 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

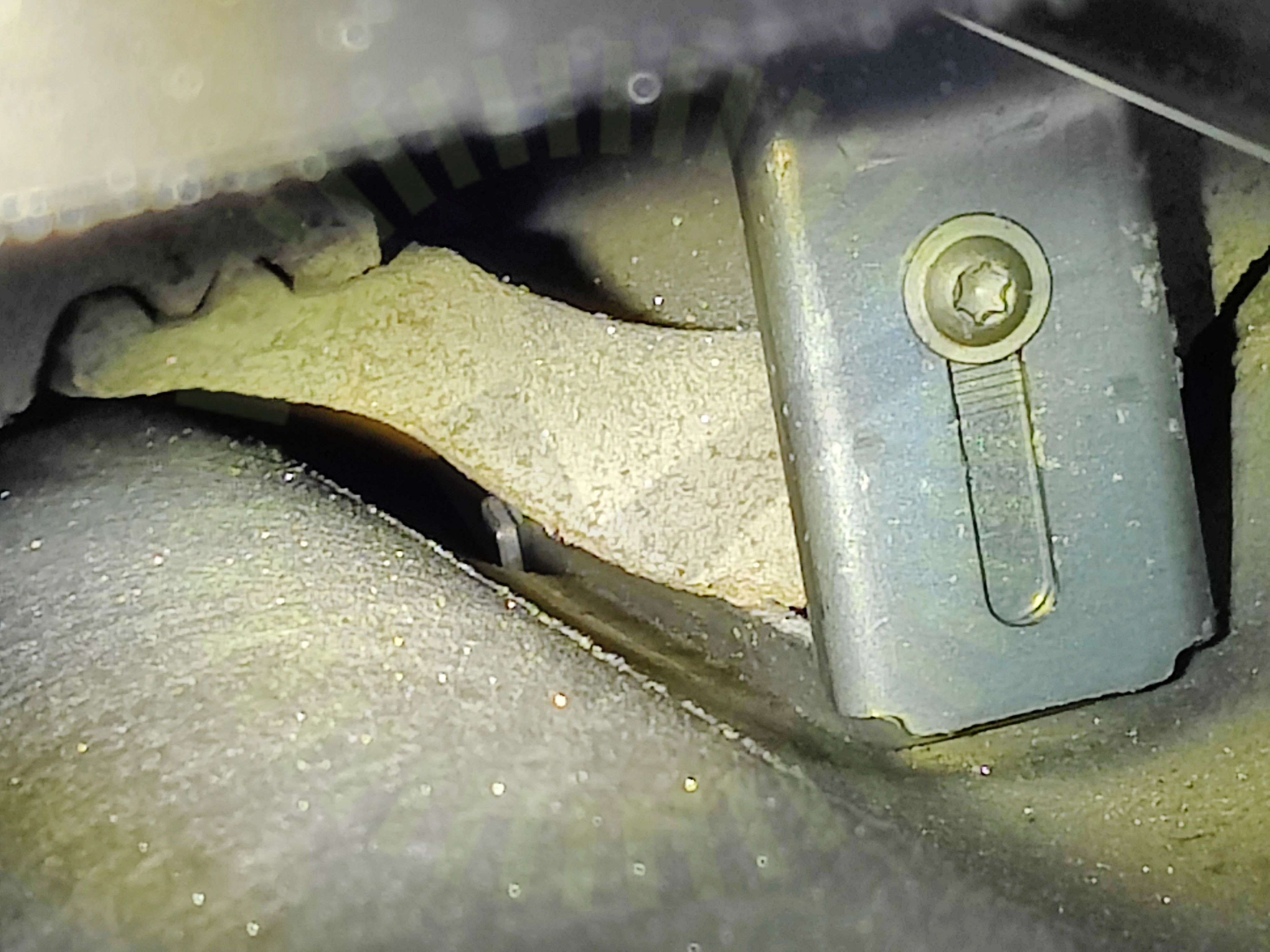

3.2 Infästning: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

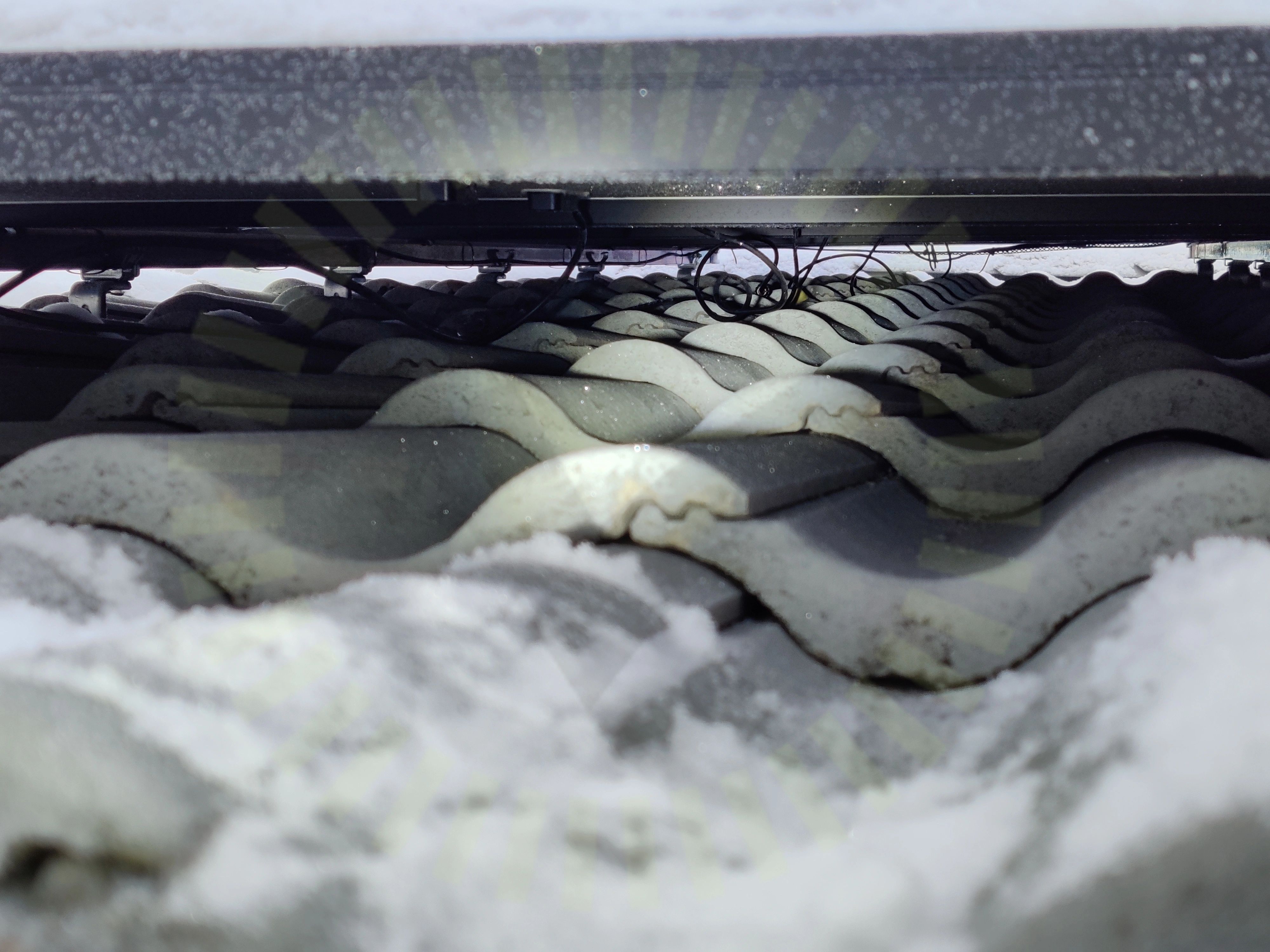

3.3 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

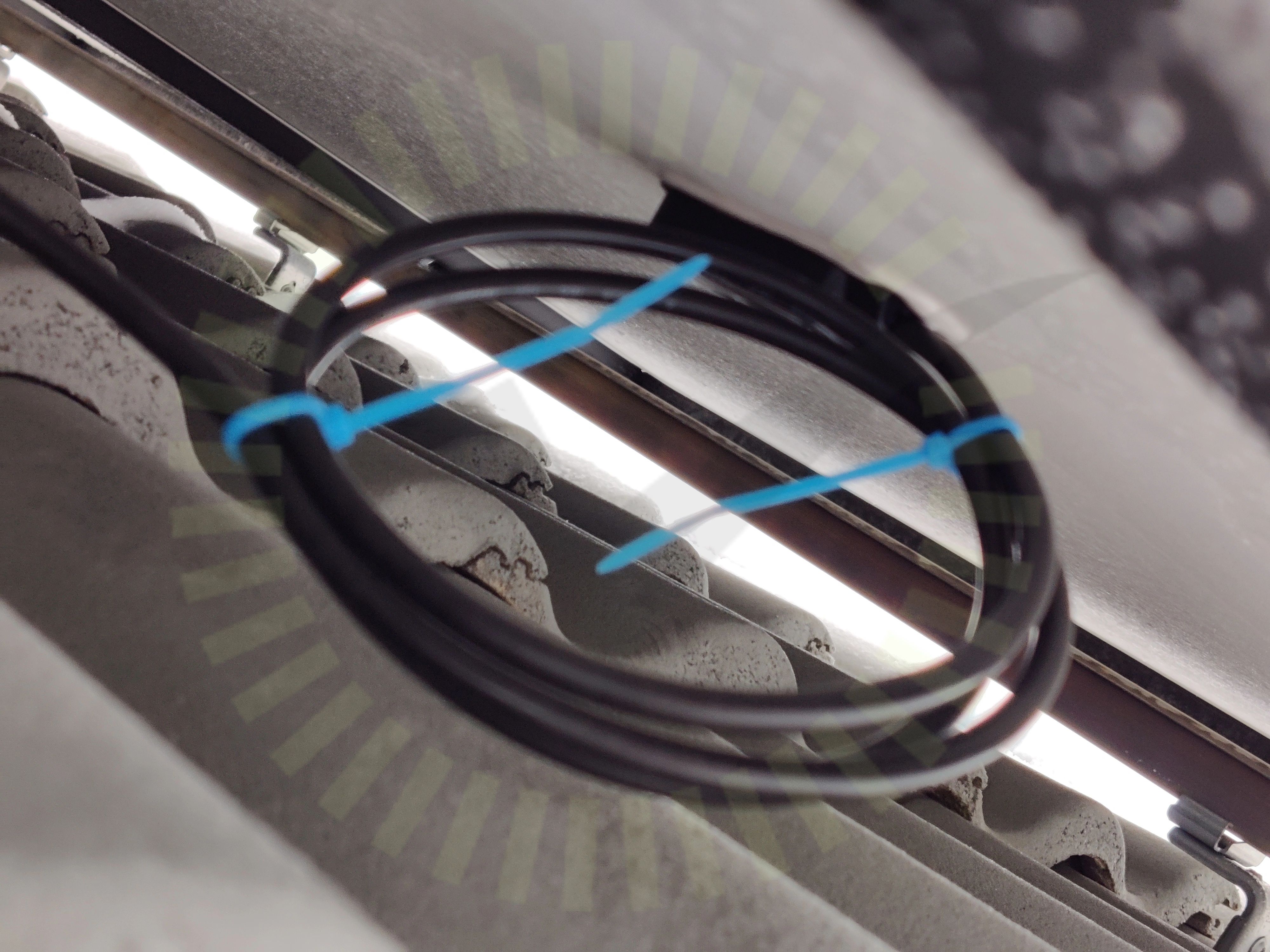

3.4 Likströmskabel: Väderbeständigt material

Inte godkänd

Vid val av material har hänsyn inte tagits till väderpåverkan.

SS 436 40 00 (522.11)

3.5 Montagesystem: Säkerhetsavstånd

Inte godkänd

Vid projektering av montagesystem, eller skrivet i monteringsanvisningar, står det beräknade säkerhetsavståndet till kanten beskrivet. Tillverkarens montageanvisningar skall följas för att garantin ska gälla.

Tillverkarens anvisningar

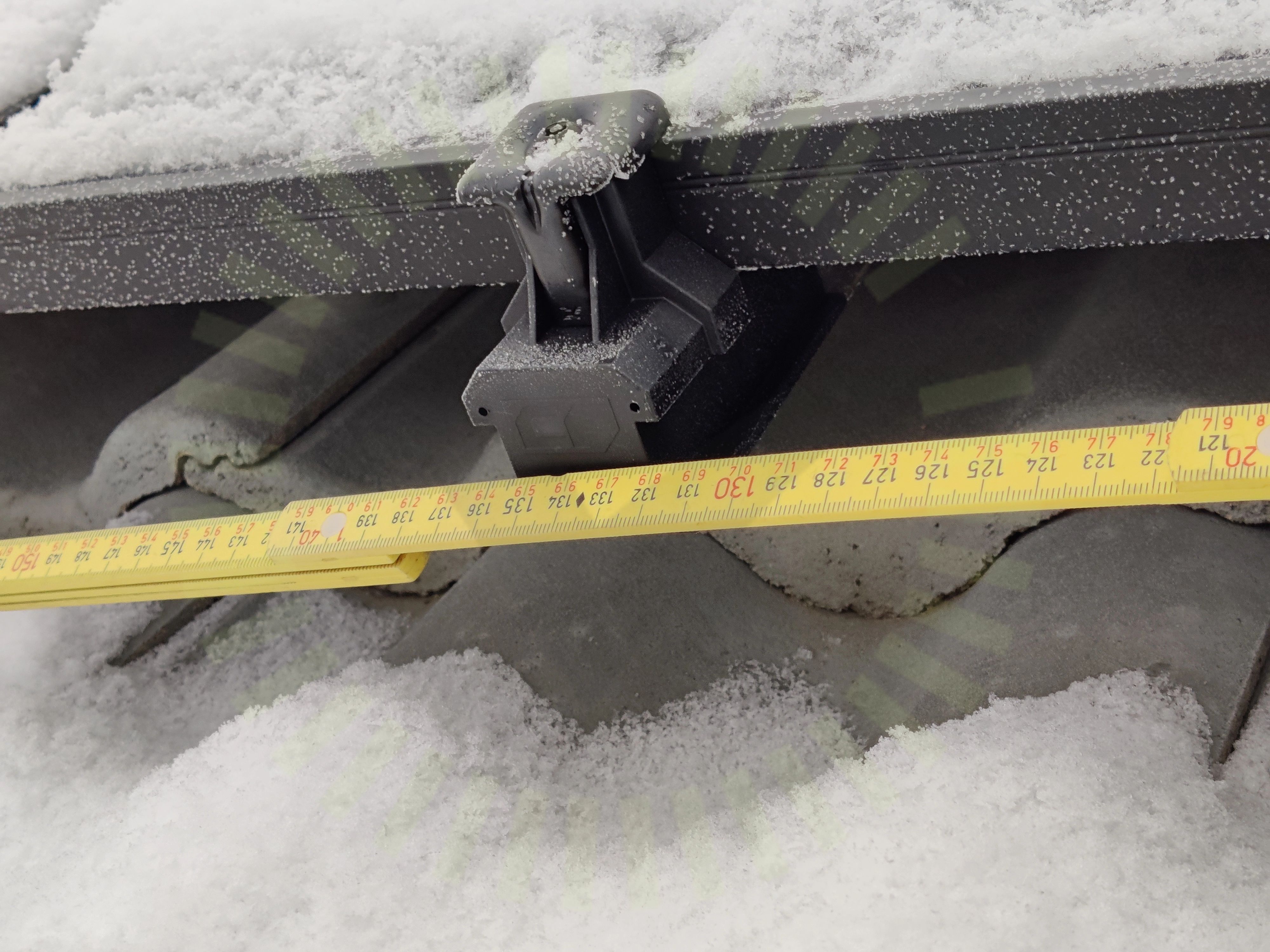

3.6 Skenor: Avstånd

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

Tillverkarens anvisningar

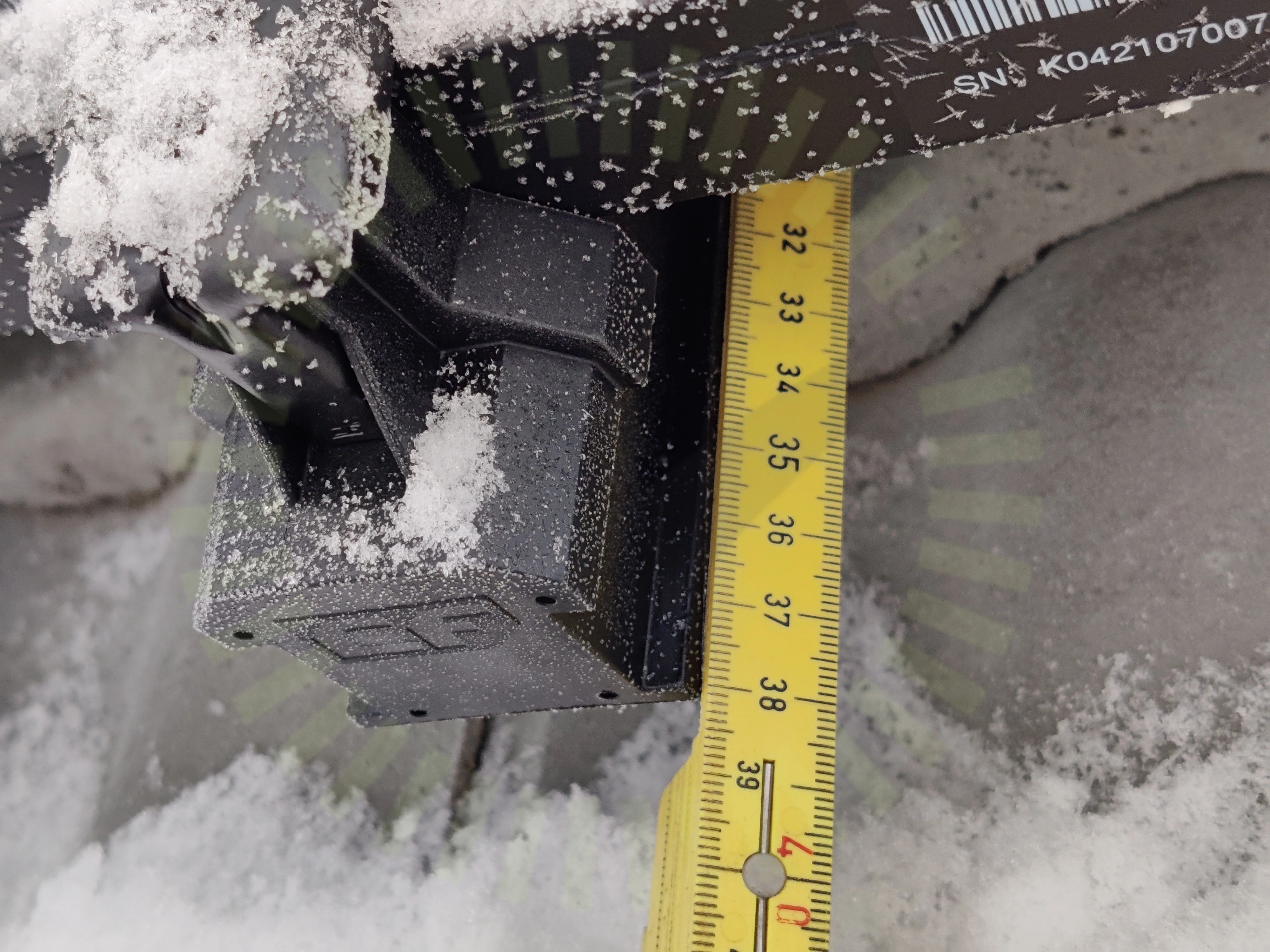

3.7 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/18

Fästen: SlutfästeInfästning: BärläktInfästning: Klämmans omfångMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: SkadorMontagesystem: TakhöjdMontagesystem: TaklutningPanelfäste: Panelramens tjocklekSkenor: InfästningSkenor: Skarv

GoodWe: Smart DT 6kW

Anmärkningar

4/28

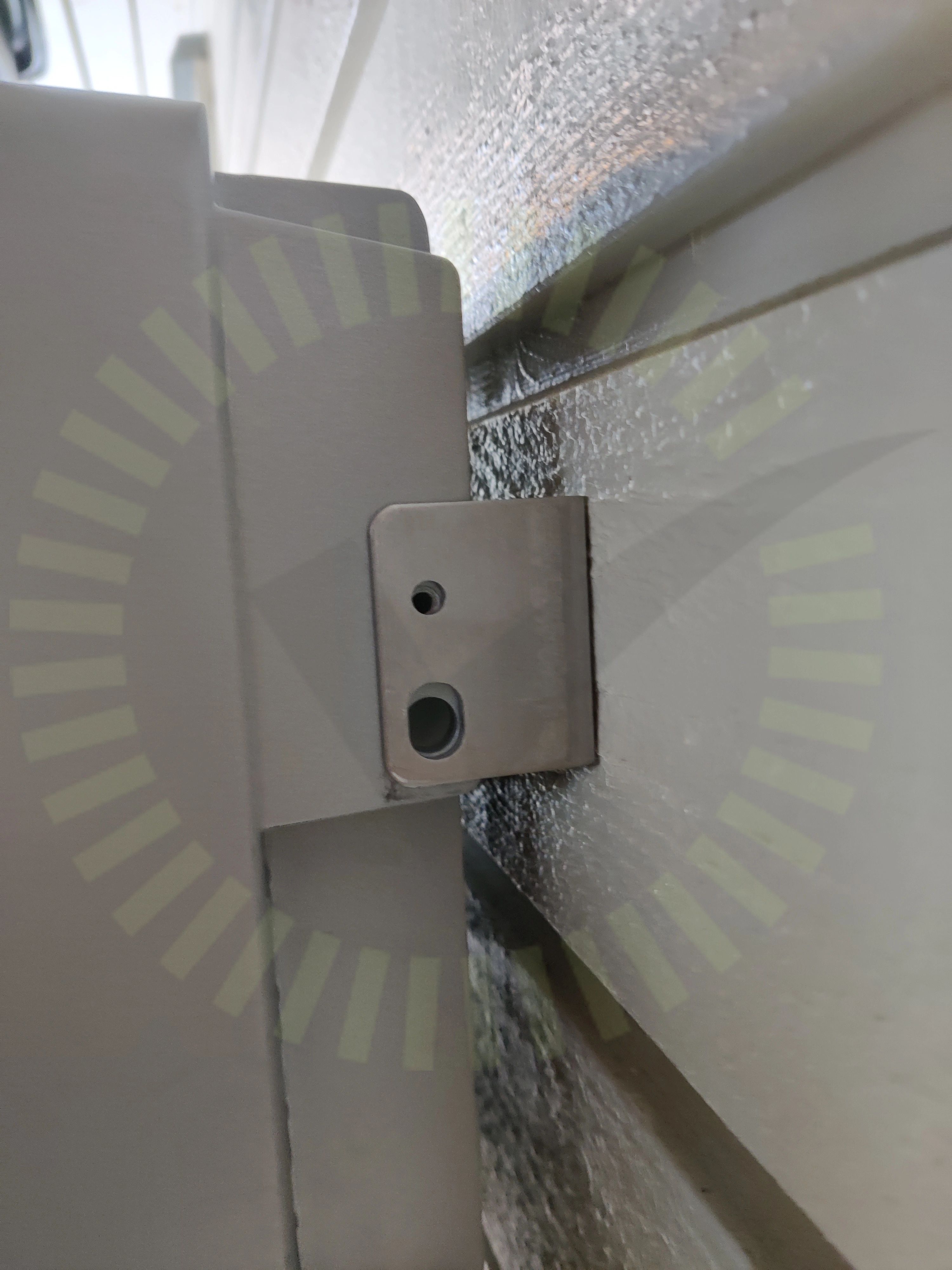

4.1 Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Tillverkarens anvisningar

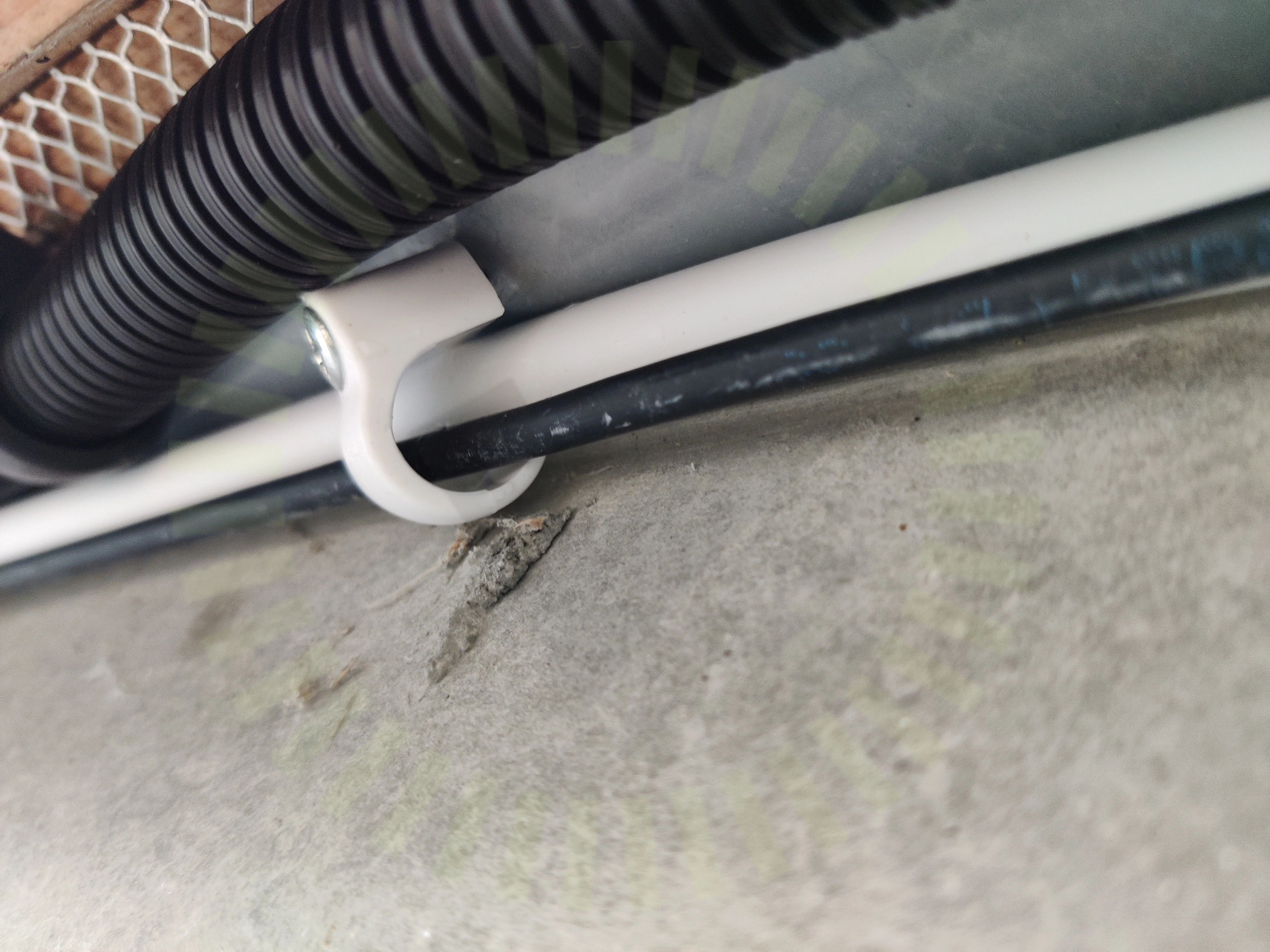

4.2 Transportsträckor AC: Uppfästning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

4.3 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

4.4 Växelriktare: El: Dimensionering

Inte godkänd

Växelriktare ska vara rätt dimensionerade efter det specifika förhållandet för att undvika effektförluster.

Tillverkarens anvisningar

Godkända kontrollpunkter

22/28

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetMärkningPlacering: AvståndPlacering: VinkelTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänningVäxelriktare: Placering: VentilationVäxelriktare: El: KontakterVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: FuktVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

2/28

Transportsträckor DC: Genomföringar Varselmärkning: Tillförlitligt fäst

Trina: Vertex DE09.08

Anmärkningar

3/10

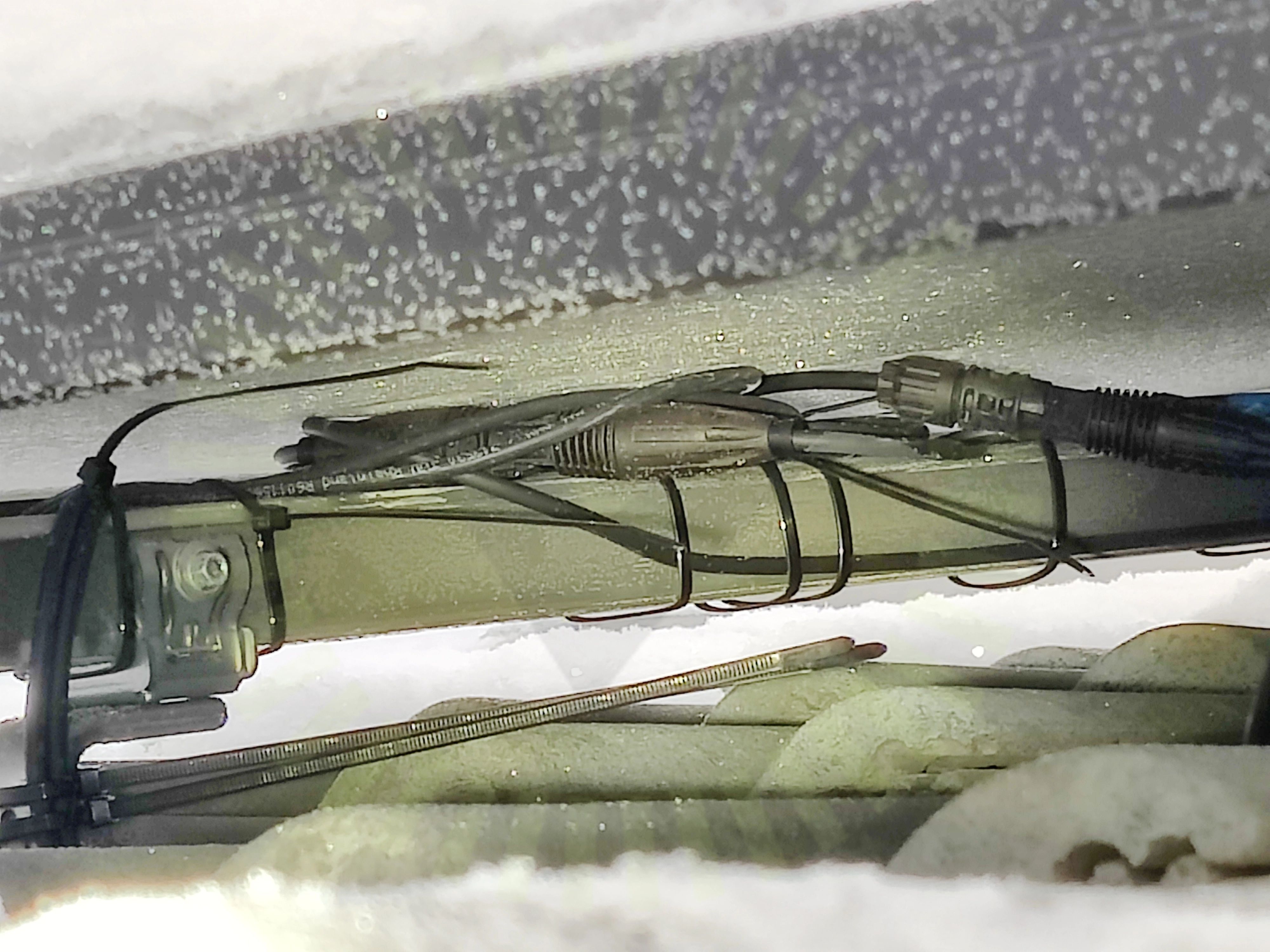

5.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

5.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

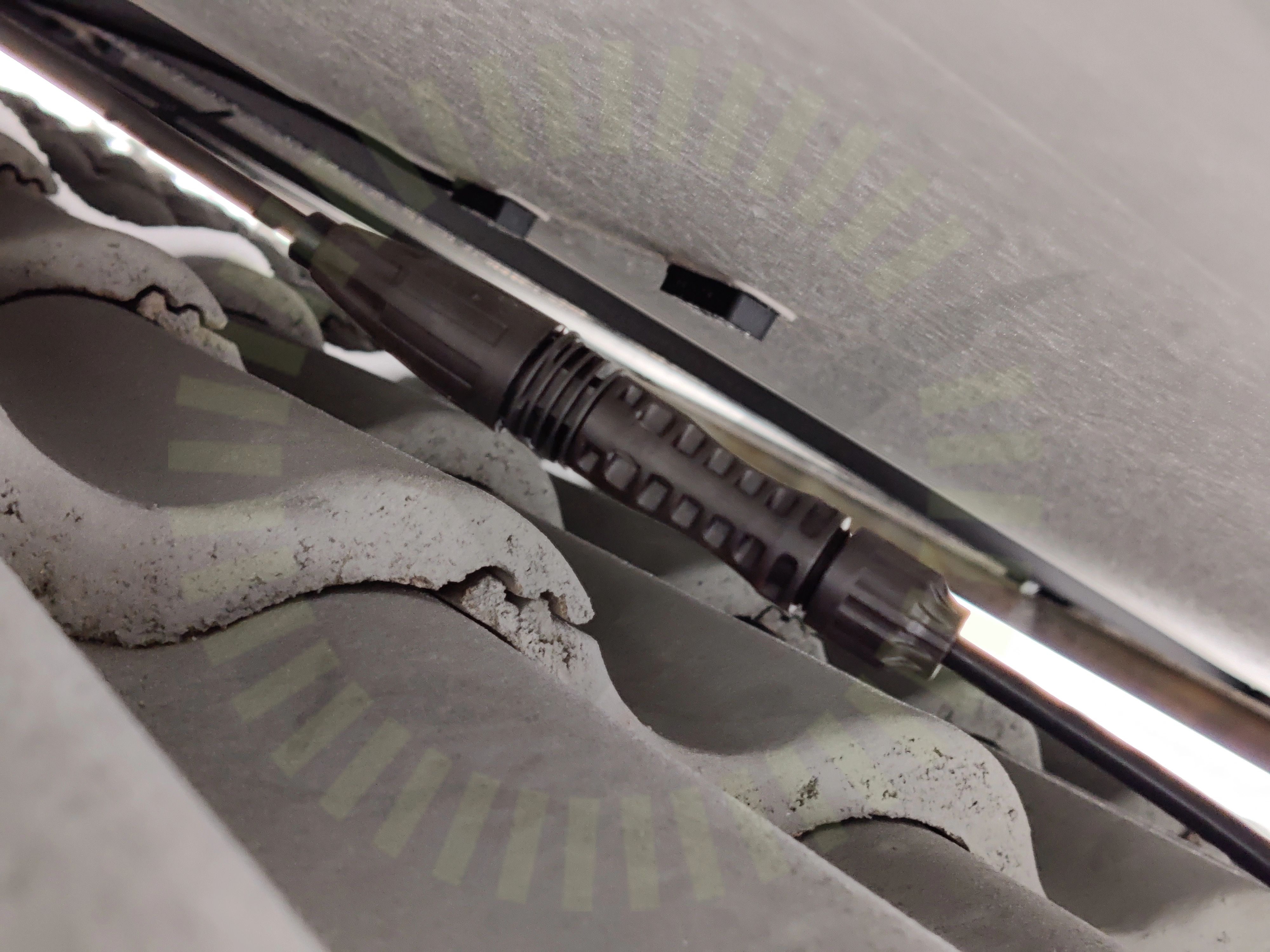

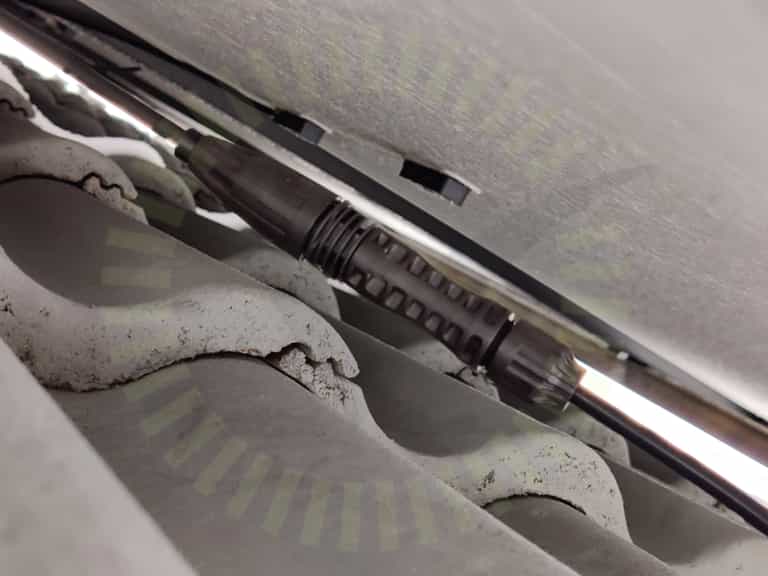

5.3 Solpaneler: Kablar: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma typ.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

5/10

Solpaneler: Bakstycke: SkadorSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: MellanrumSolpaneler: Skugga

Ej tillgängligt vid besiktning

2/10

Solpaneler: Fästen: ÖverlappningSolpaneler: Skador
