Besiktningsrapport
7.7
Installation av
Svea Solar
Datum
11 april 2024
Ort
Norrköping, Östergötlands län
Väderbeständigt material
Kabeluppfästning
Skenornas infästning
+ 16
77% godkända
23% ej godkända
Om installationen
Paneler
Trina: TSM-DD06M.05(II)
Optimerare
SolarEdge: P300-P505
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SolarEdge: SE12.5K-SE20K
Tillbehör
Säkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/3
Internpunkt
Godkända kontrollpunkter
1/1
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, ESDEC Lutande Panntak
Anmärkningar
7/24

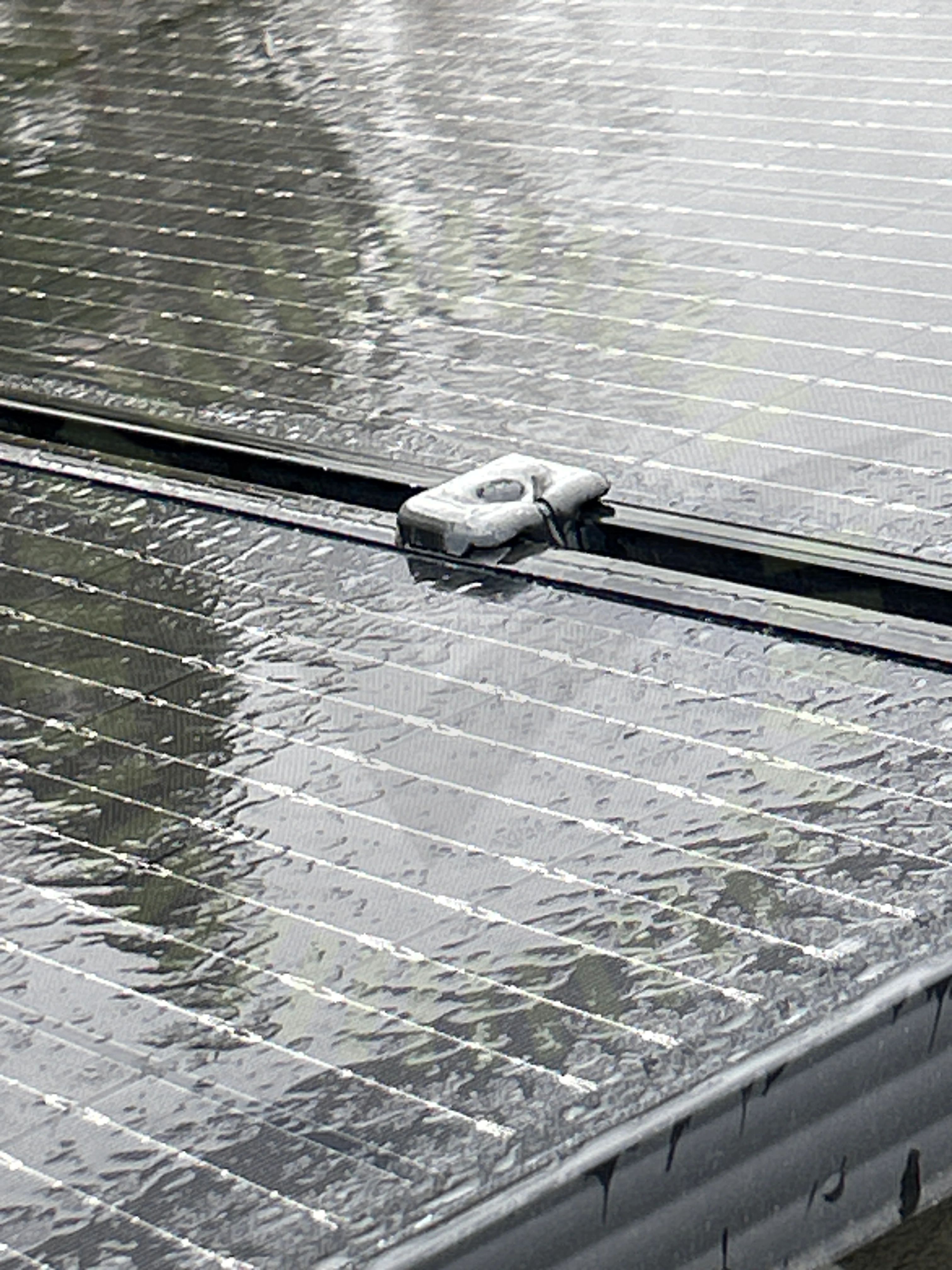

4.1 Dräneringskanal
Inte godkänd
Mittklämmans dräneringskanal är inte vänd neråt.

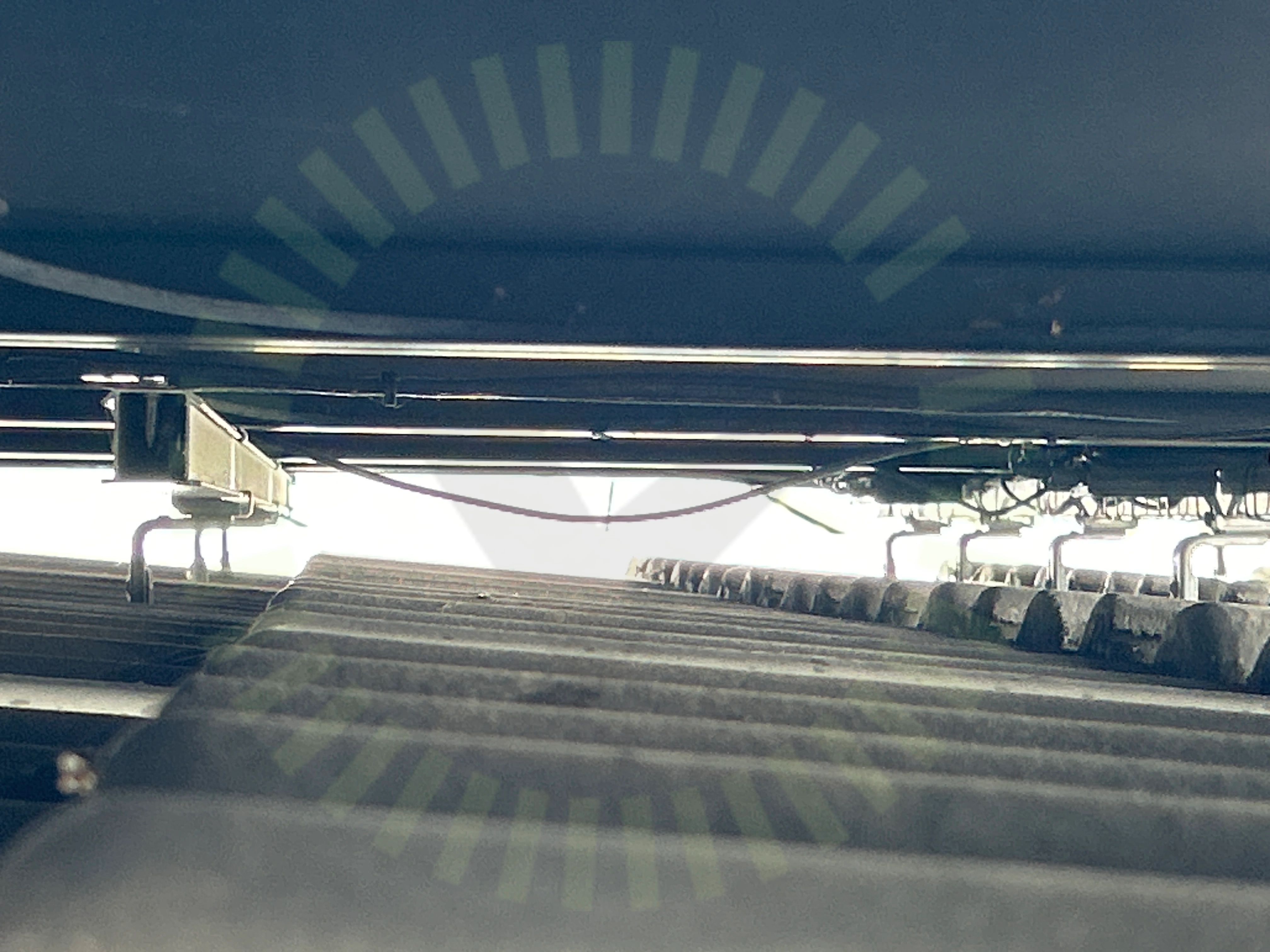

4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

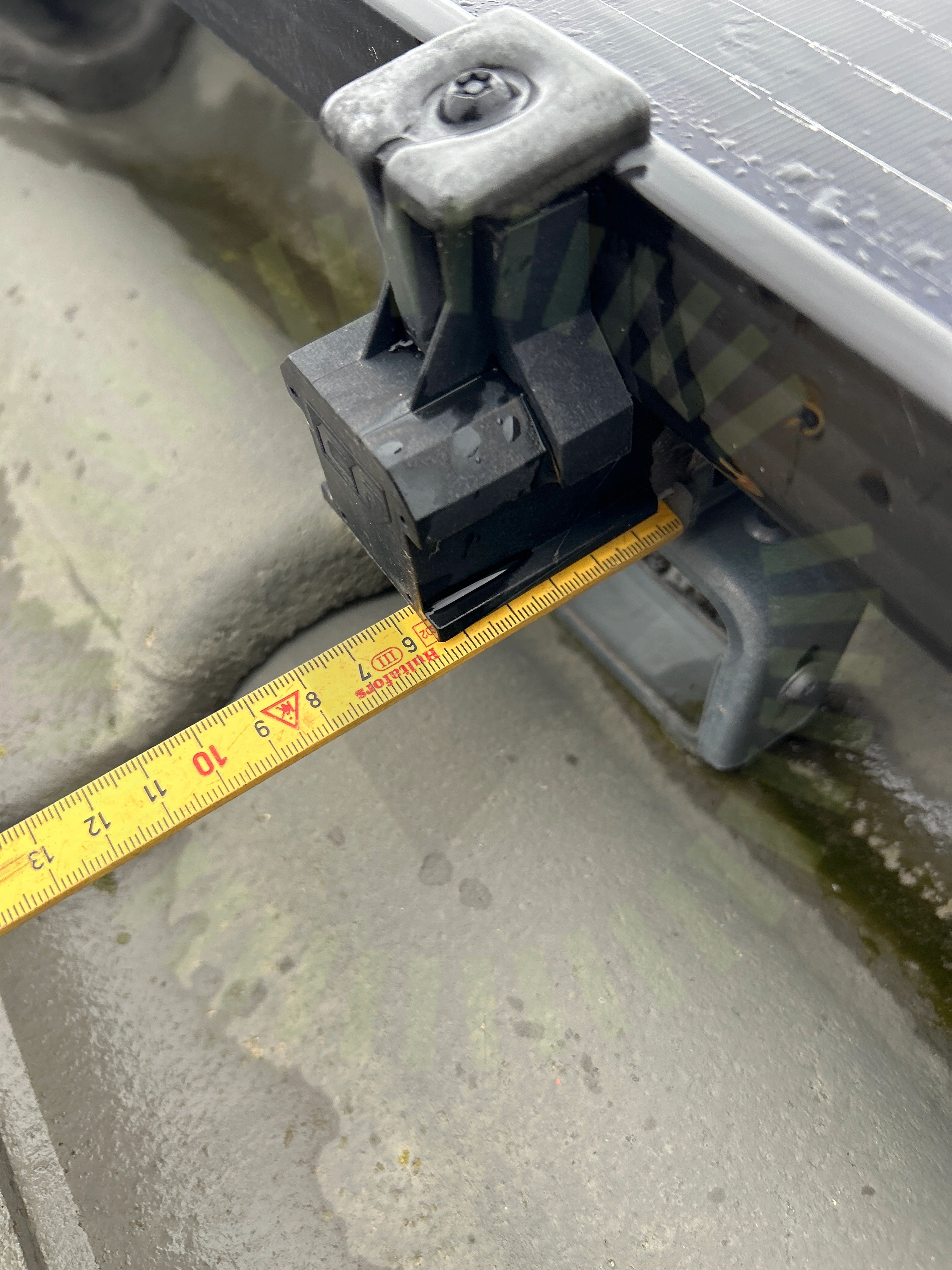

4.3 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

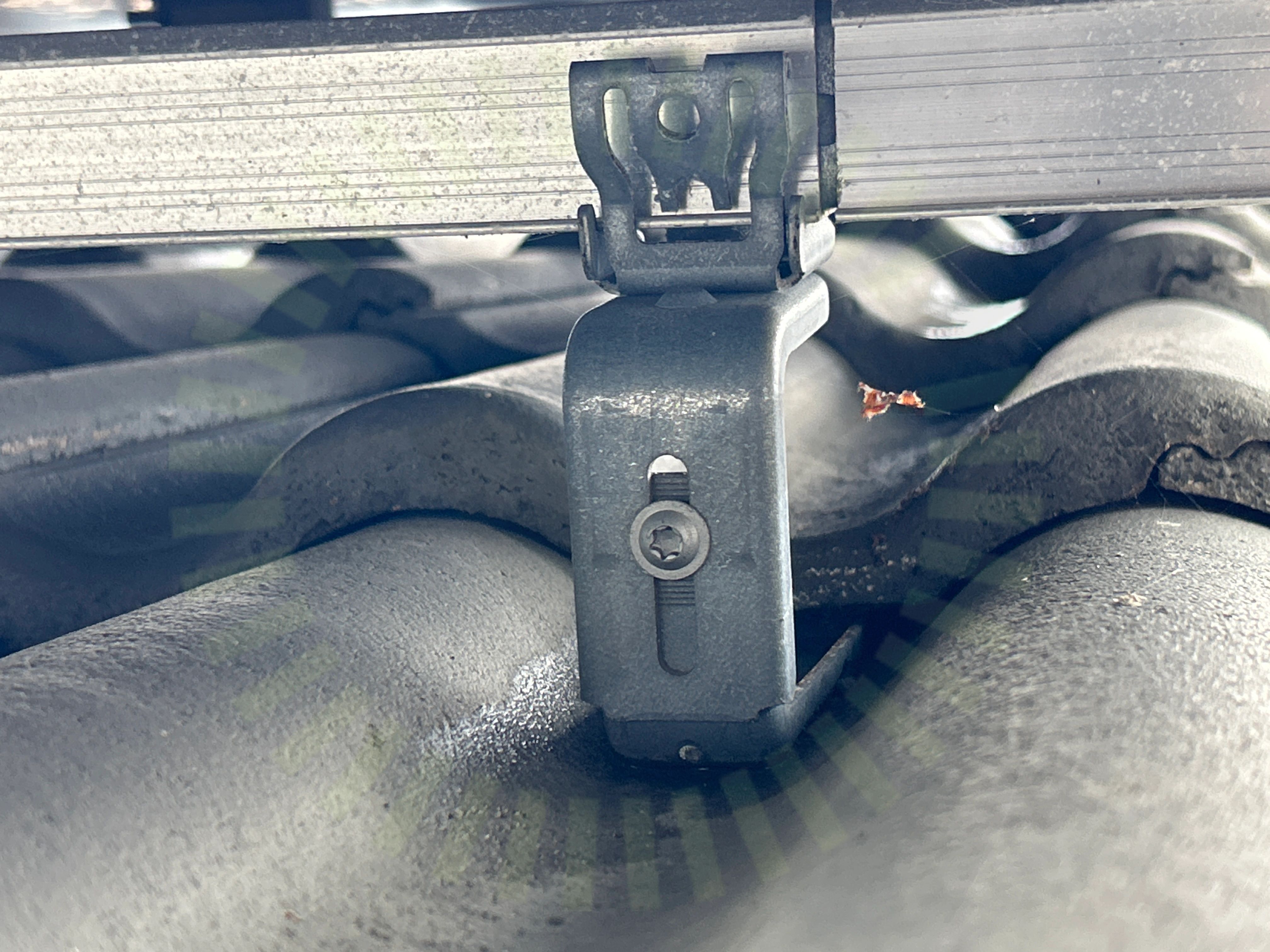

4.4 Skenornas infästning
Inte godkänd
Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

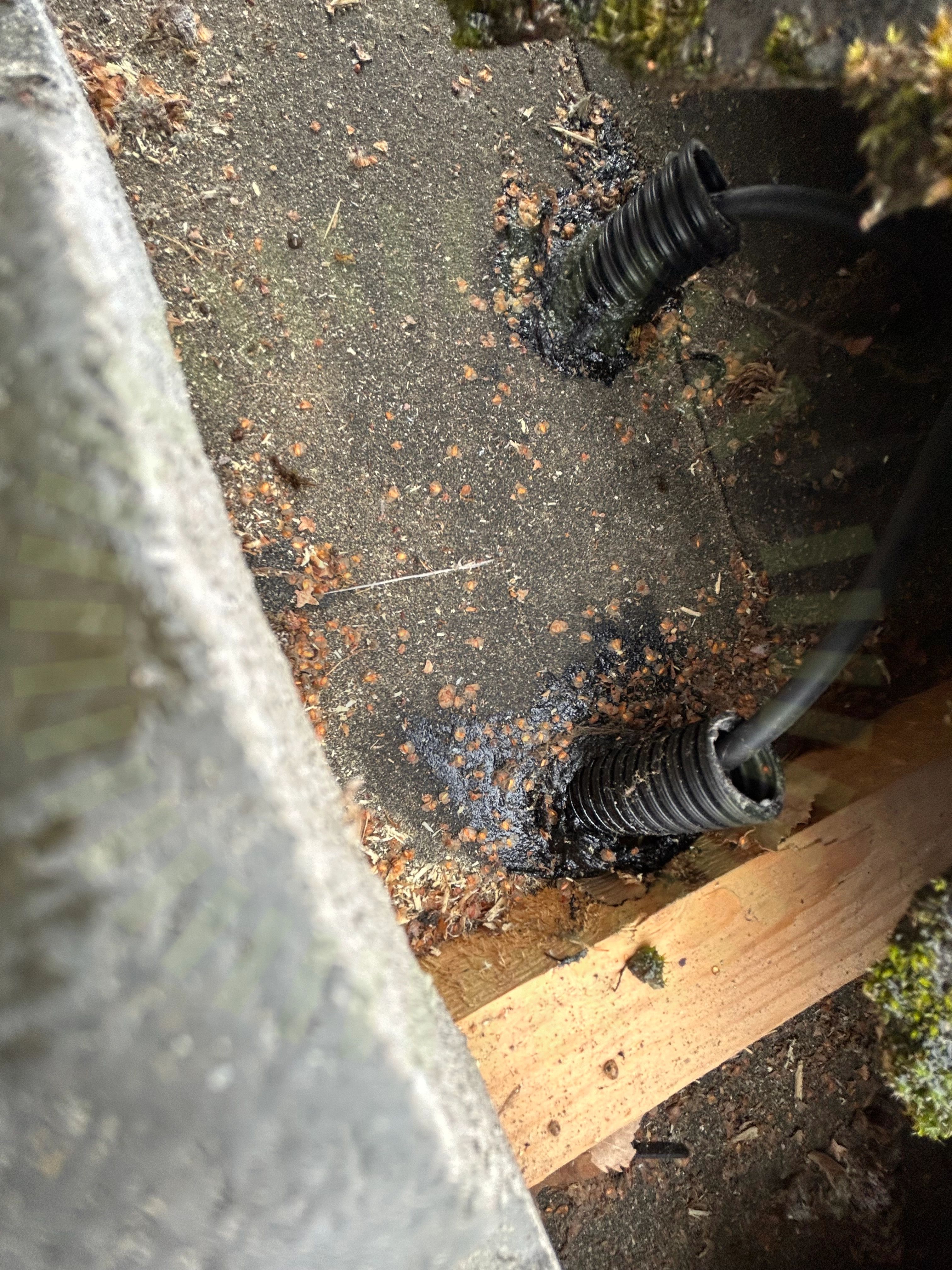

4.5 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

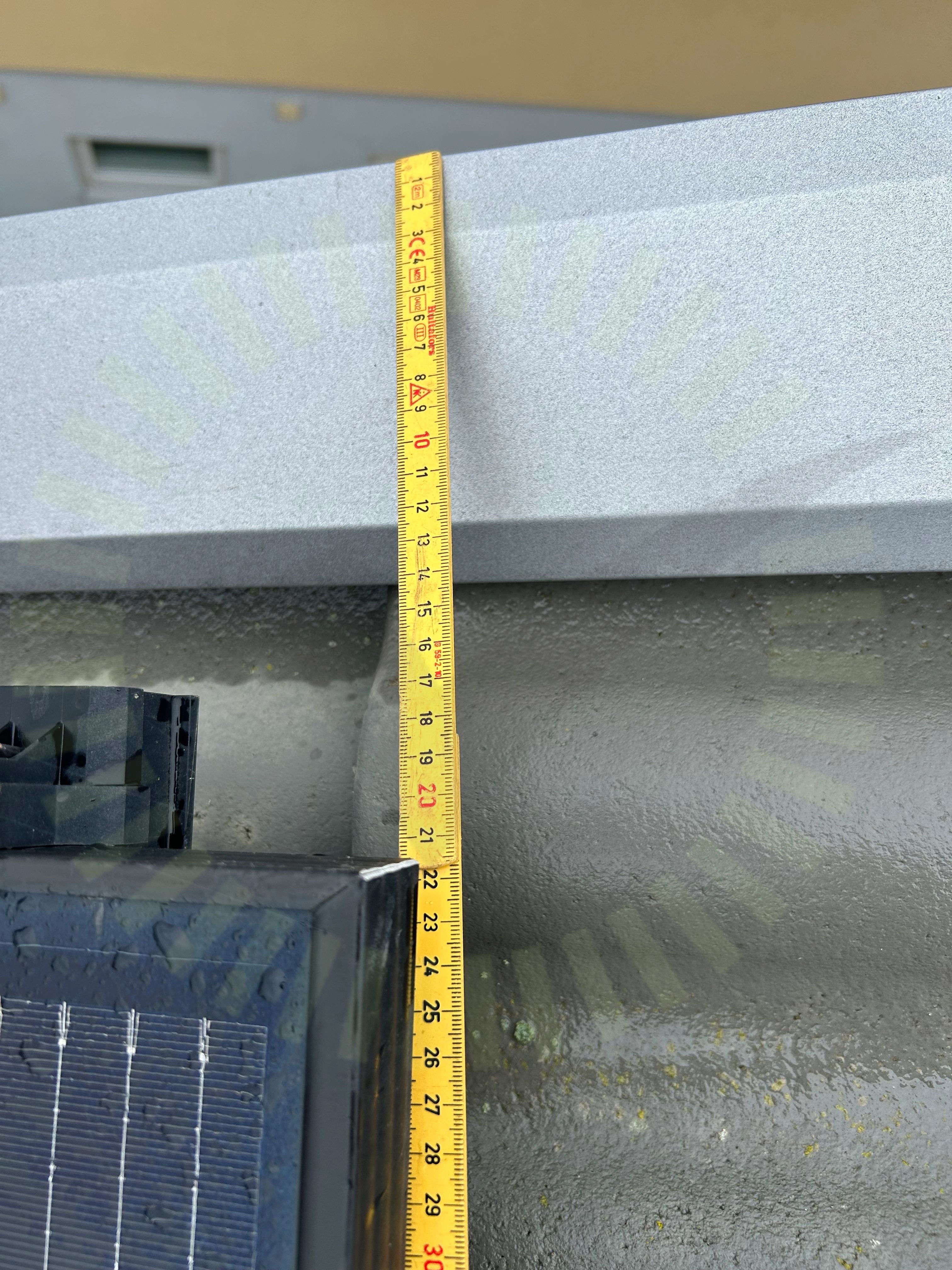

4.6 Säkerhetsavstånd
Inte godkänd
Paneler är monterade för nära takets kant.

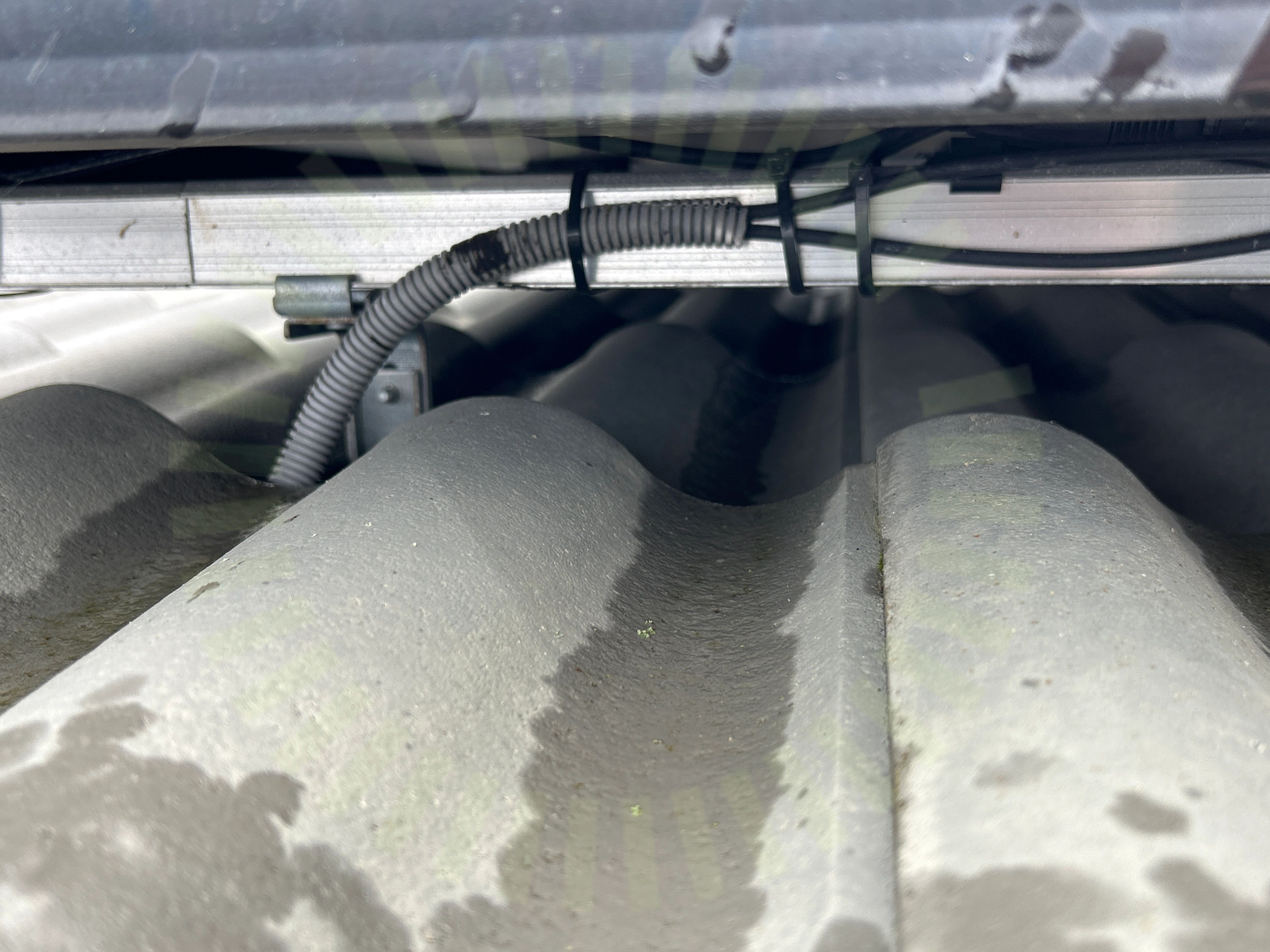

4.7 Väderbeständigt material
Inte godkänd
Använd flexslang är inte UV-beständig.
Godkända kontrollpunkter
17/24
Tak 1, SolarEdge: P300-P505
Anmärkningar
1/6

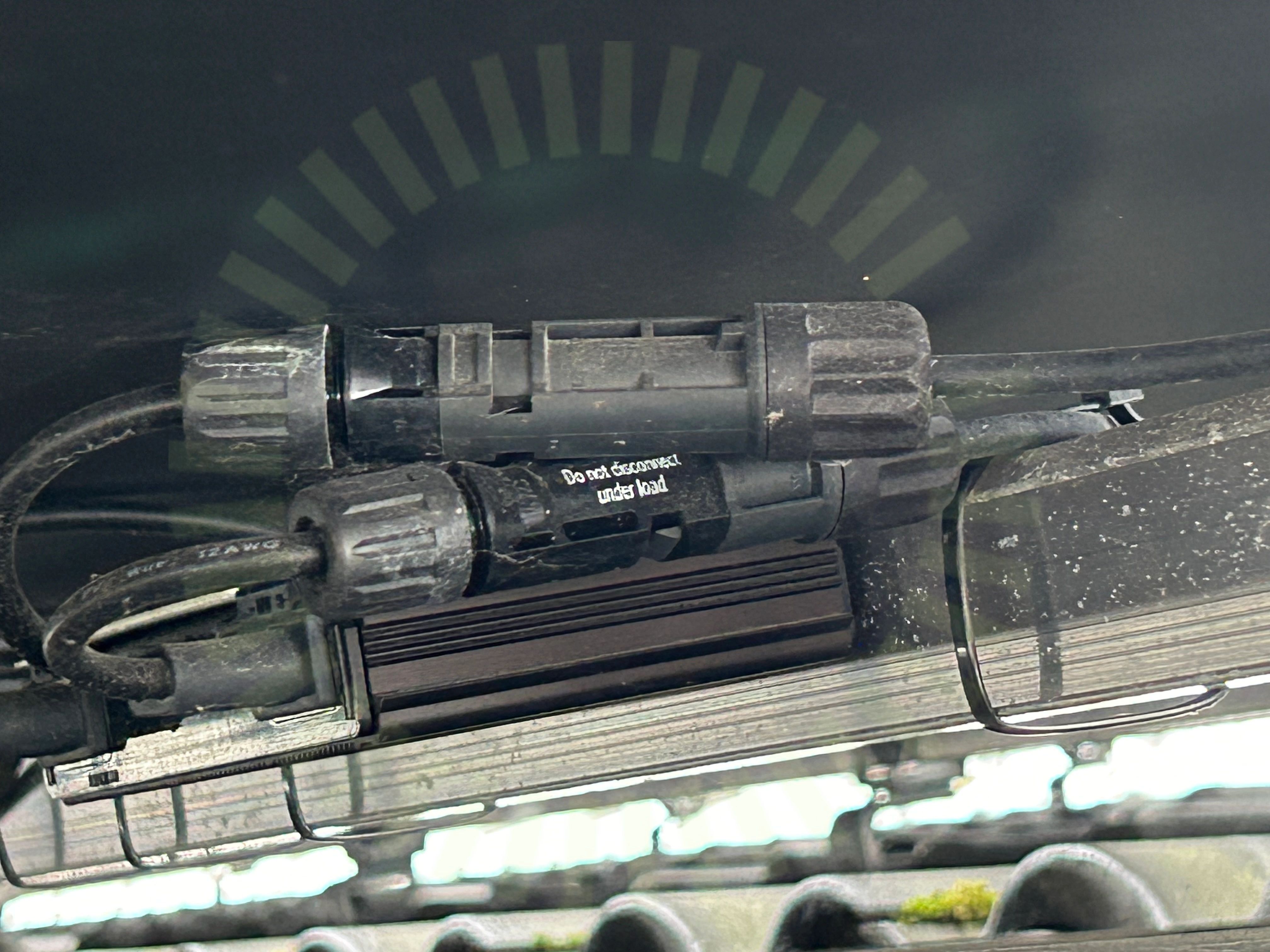

5.1 Kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
Godkända kontrollpunkter
5/6
Tak 1, Trina: TSM-DD06M.05(II)
Anmärkningar
4/17

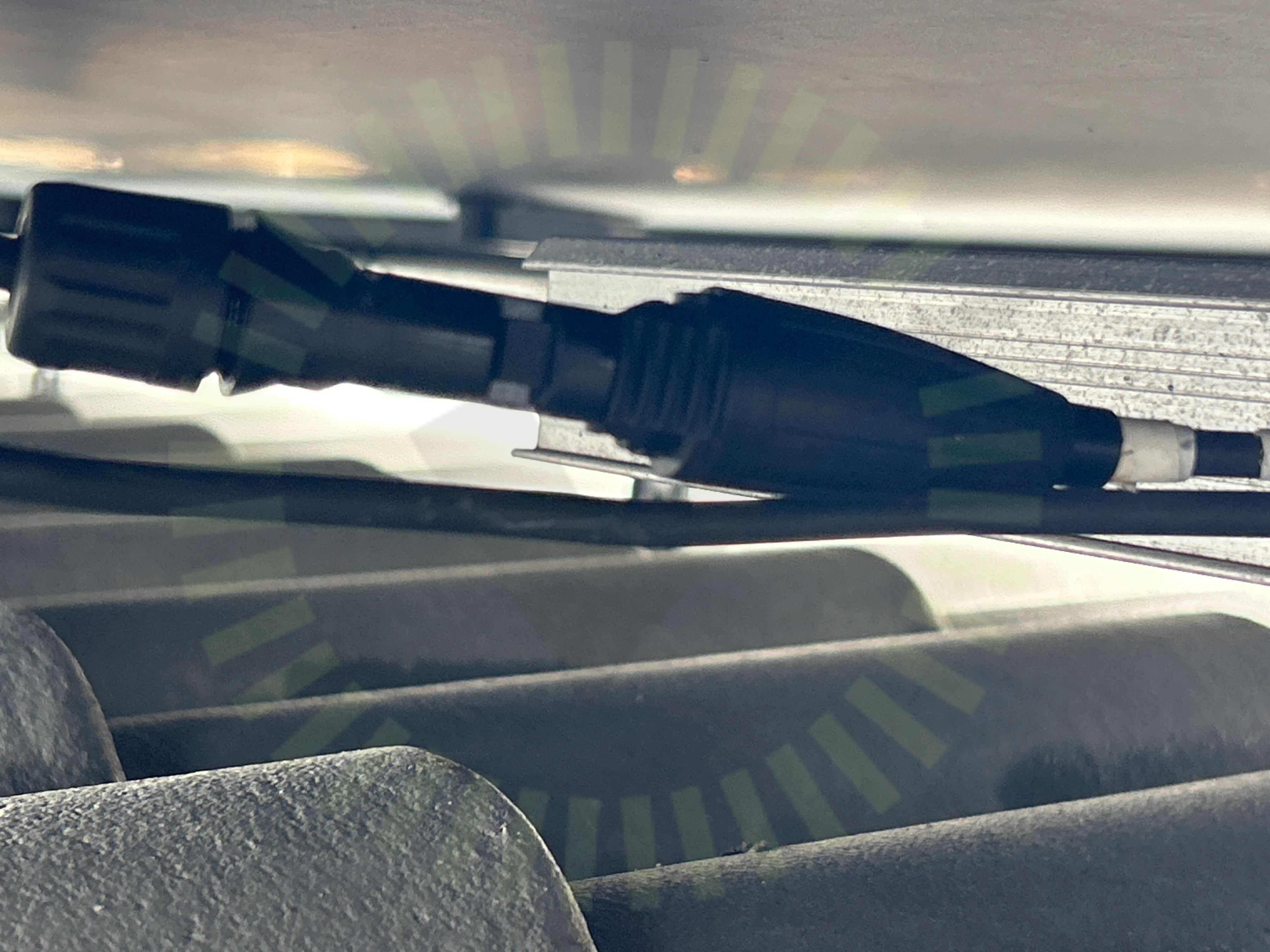

6.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

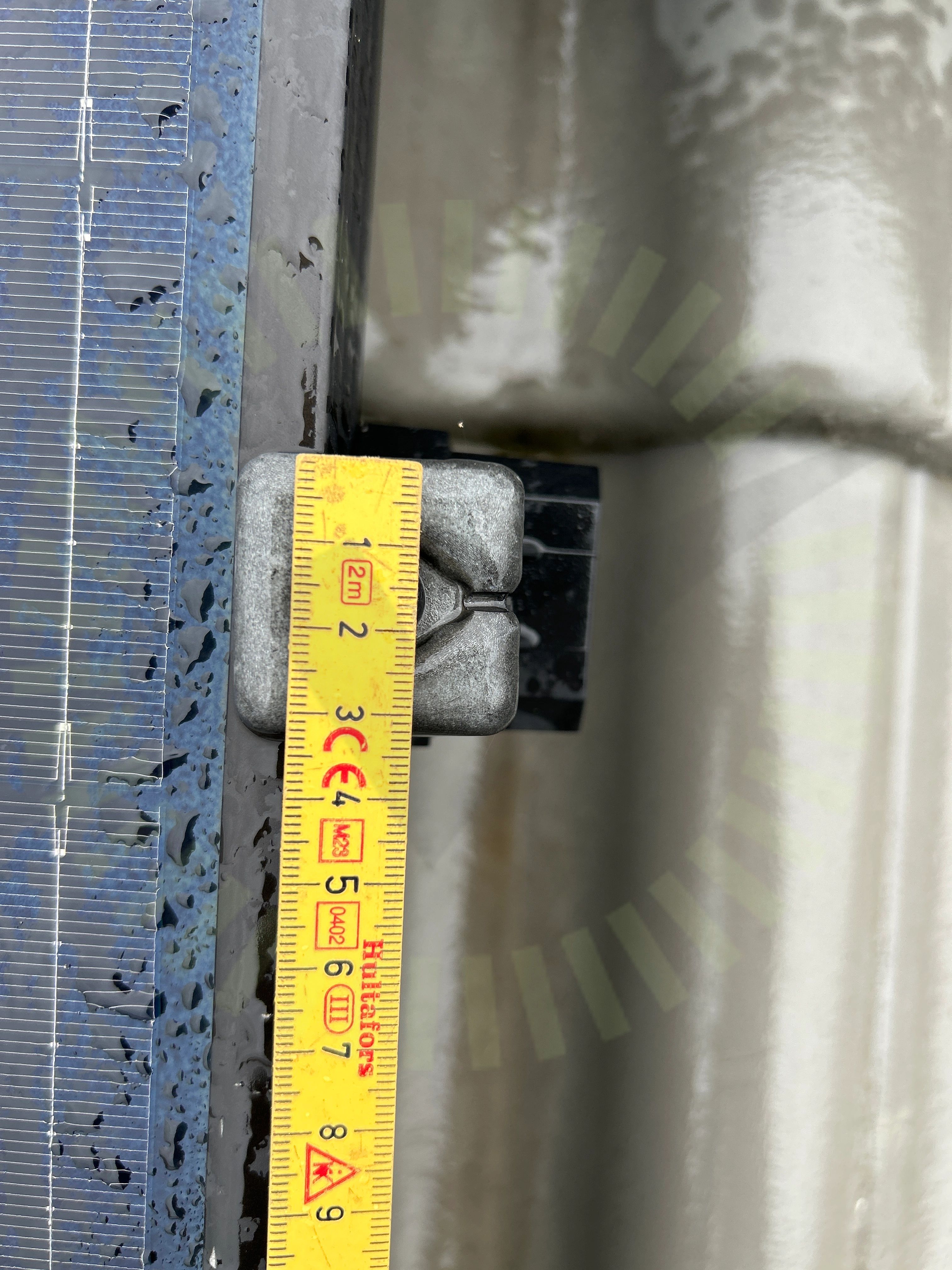

6.2 Klämmornas storlek
Inte godkänd
Montagesystemets fästen är för små för att användas med den valda panelen.
6.3 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Avvikande klämzoner förekommer på både liggande och stående paneler.

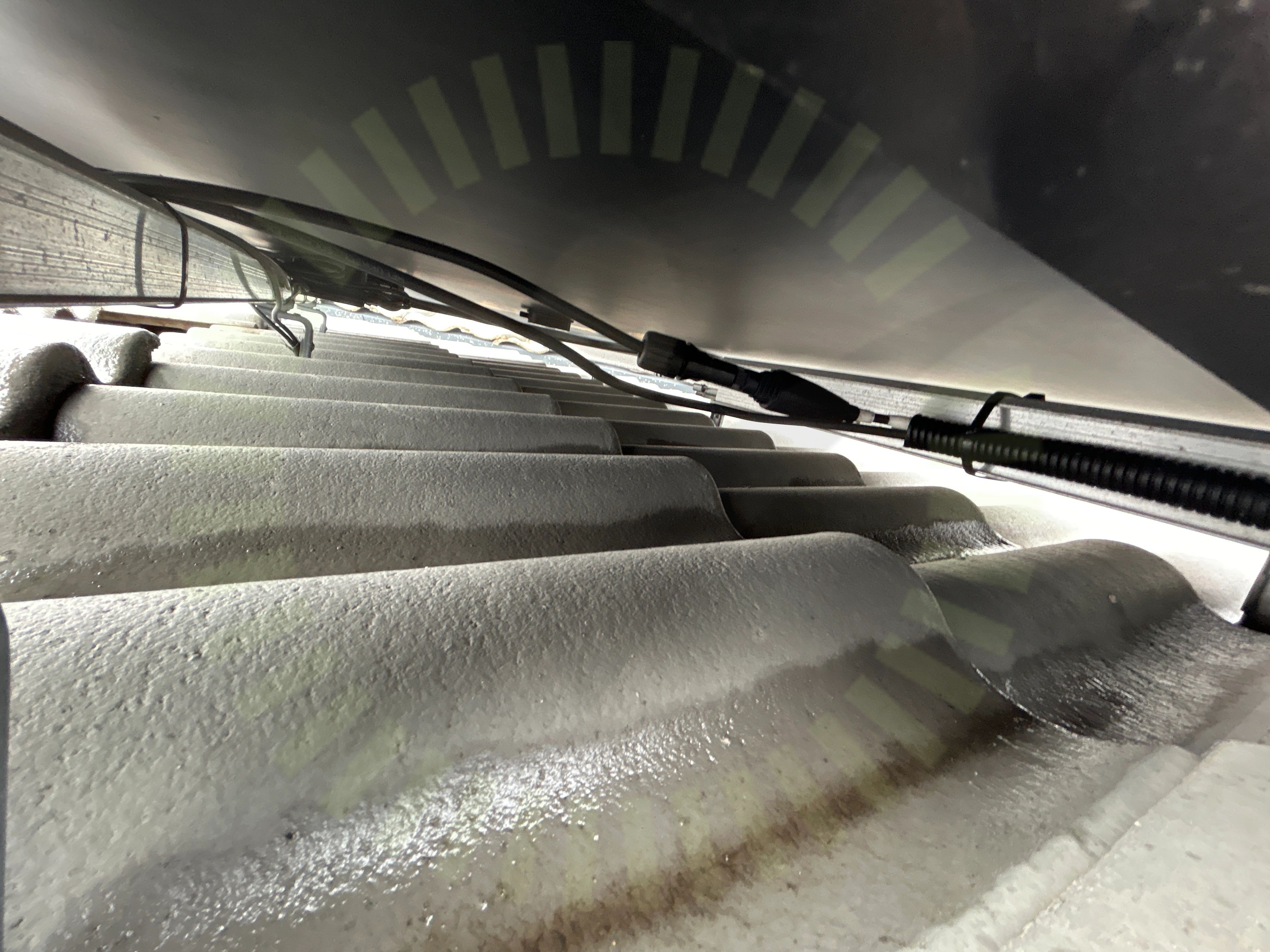

6.4 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
13/17
Varselmärkning
Anmärkningar
1/4

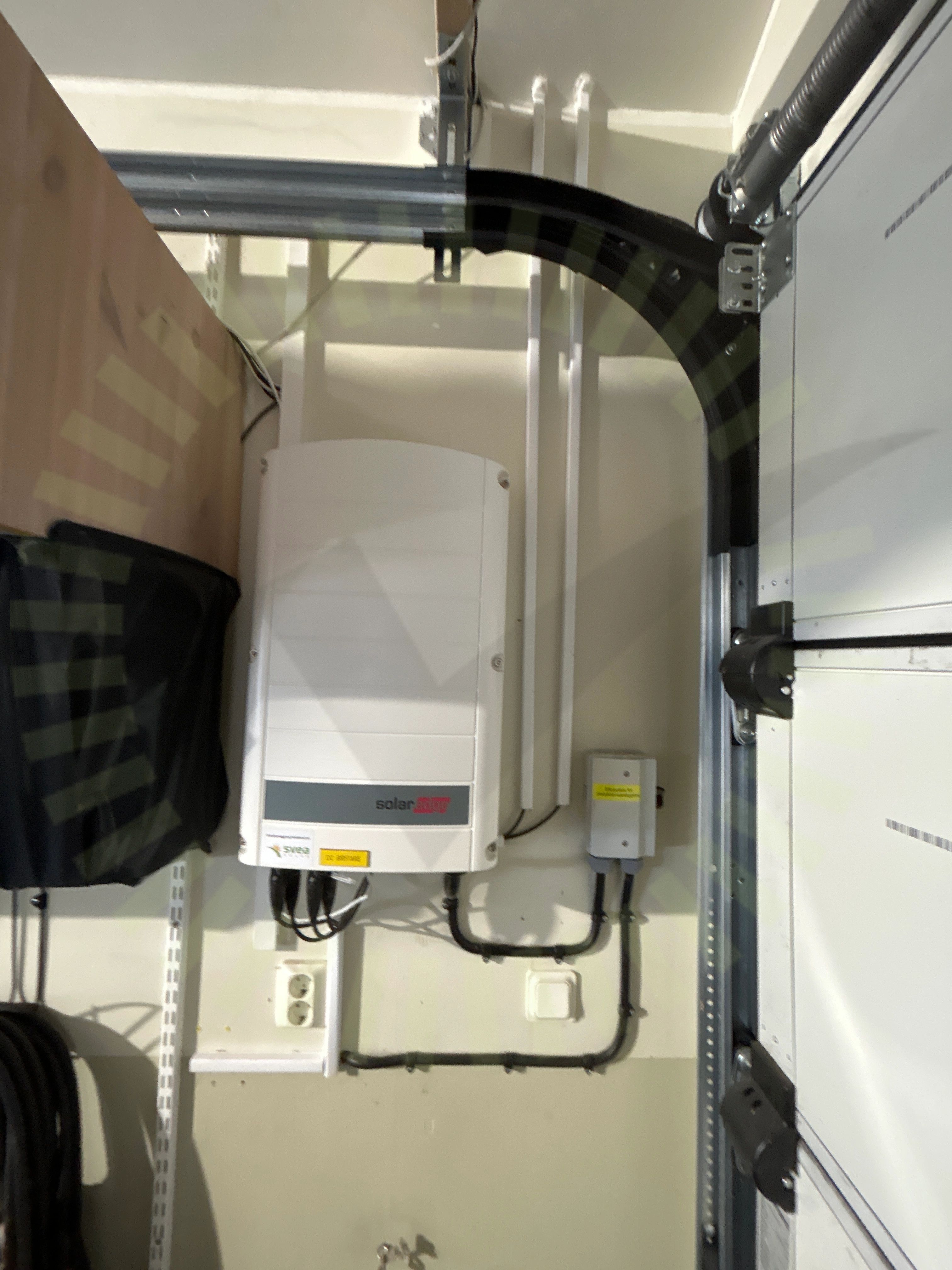

7.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
7/31

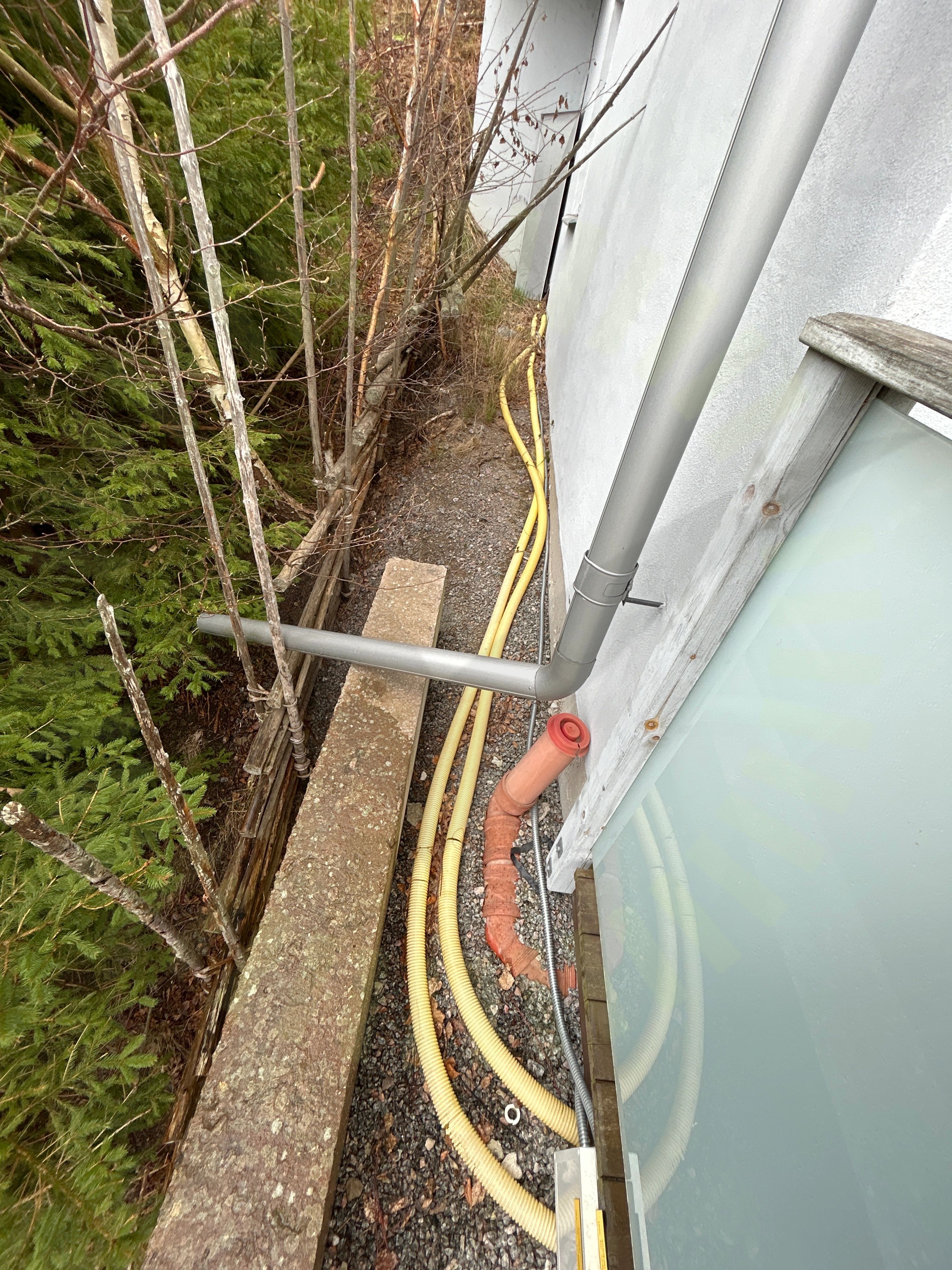

8.1 DC Kablage förläggning
Inte godkänd
Kablaget är inte fastsäkrat och korrekt förlagt, gäller flera ställen både inom- och utomhus.

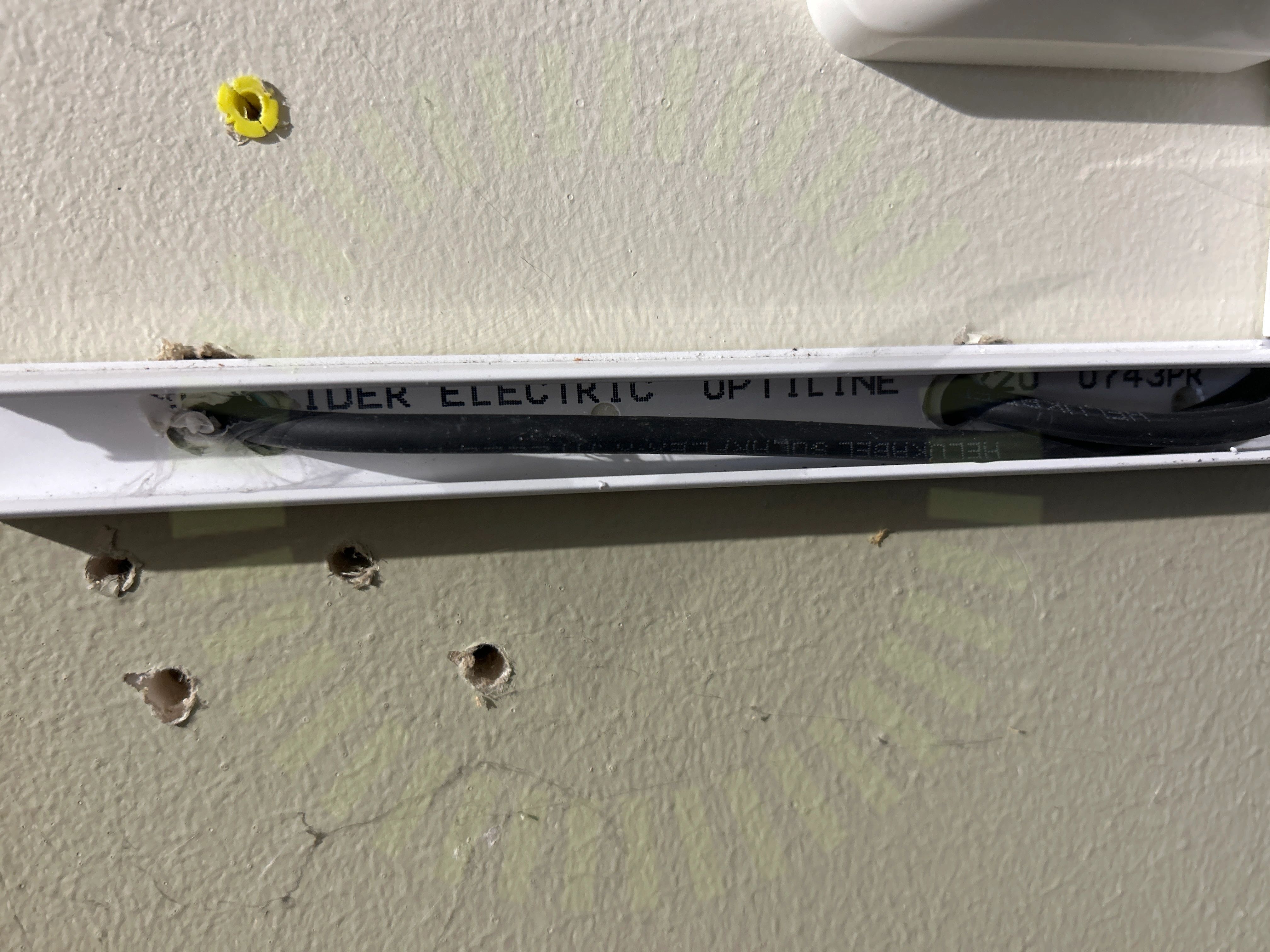

8.2 DC Kablage skydd
Inte godkänd
DC kablage går oskyddat i genomföringar.

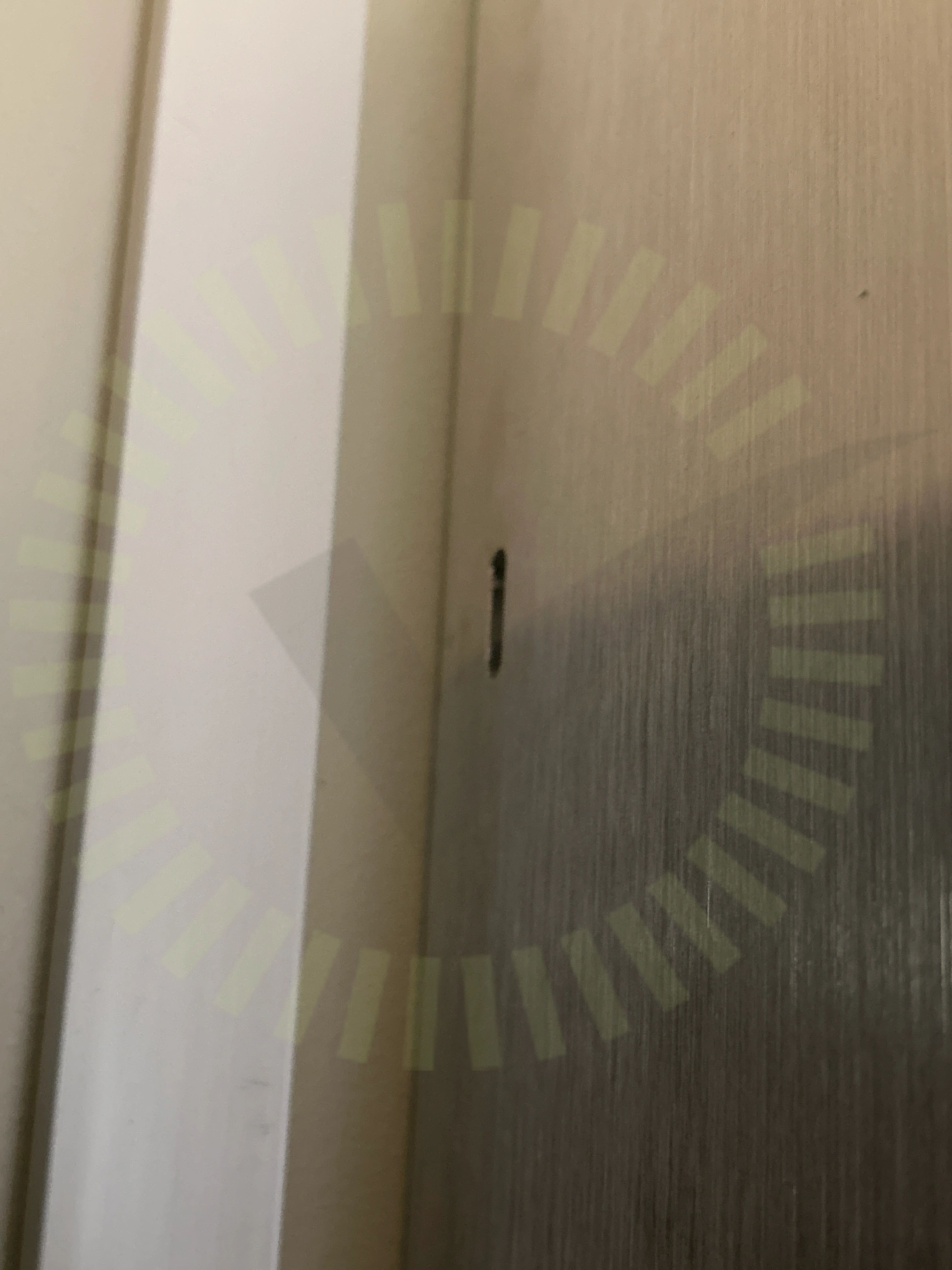

8.3 Fastsäkring av växelriktare
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt. Saknas skruv.

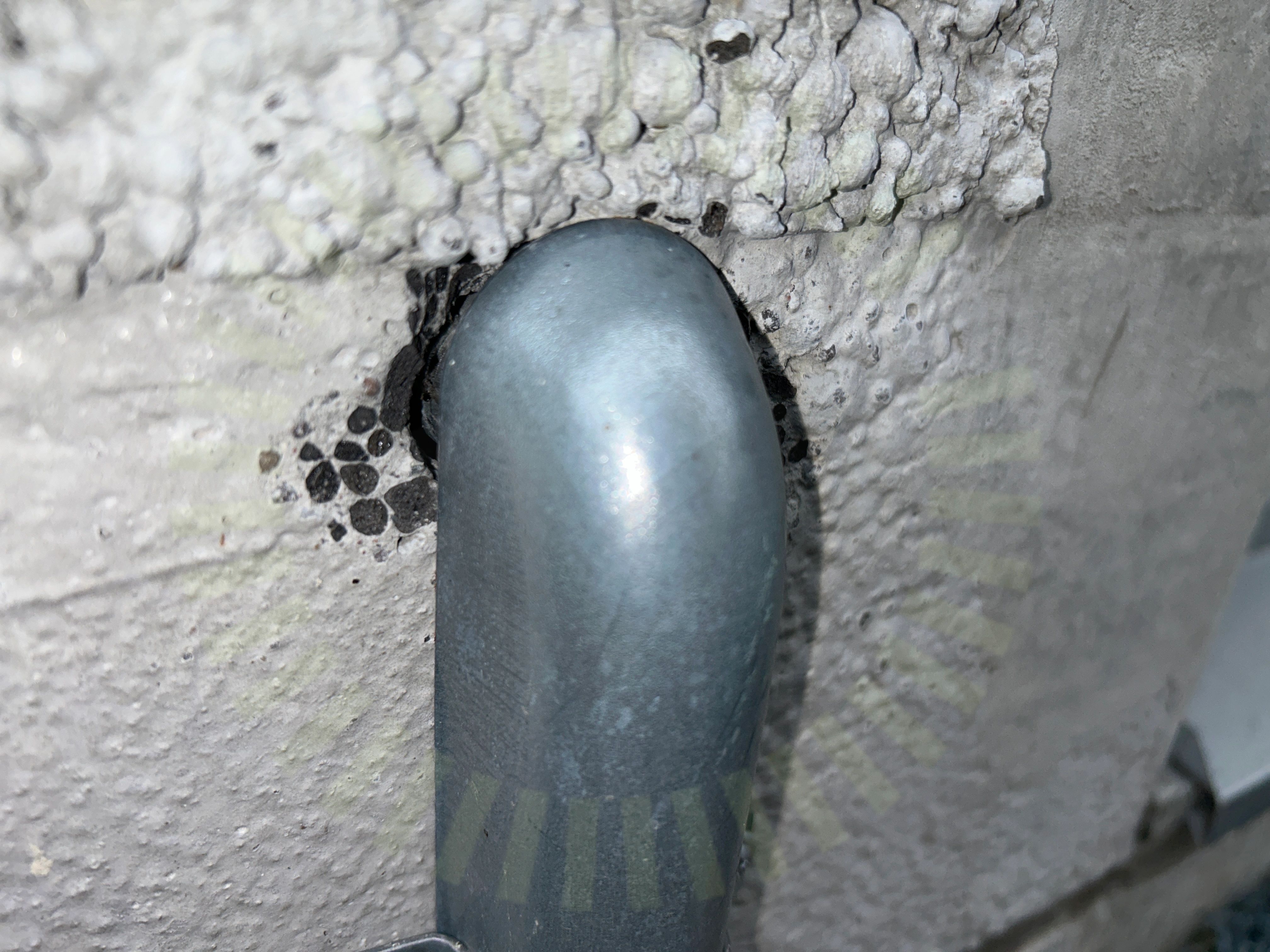

8.4 Genomföringar
Inte godkänd
Genomföring inte tillförlitligt tätad.

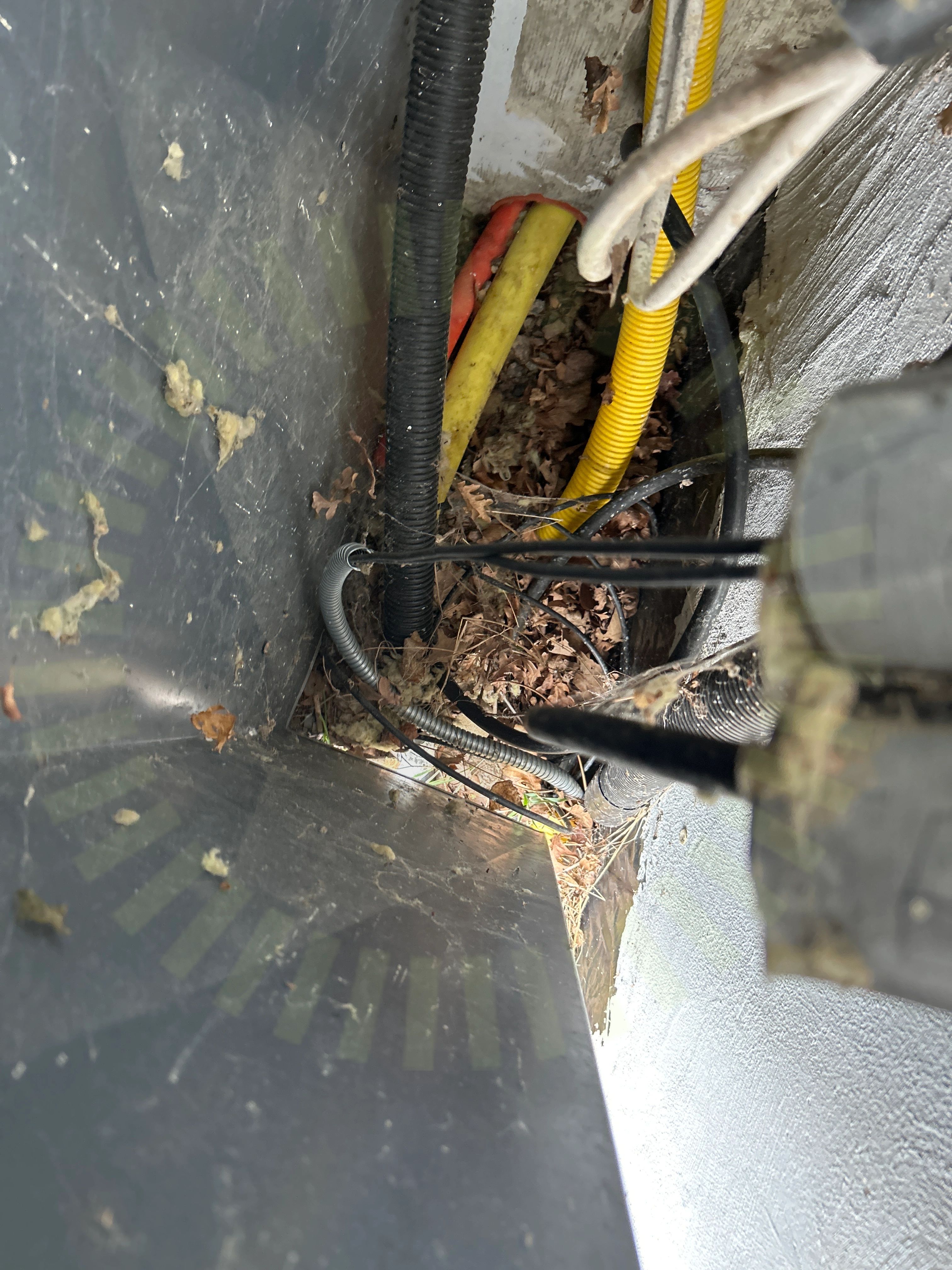

8.5 Skarp kant
Inte godkänd
Metallslangens avslut är inte utförd korrekt.

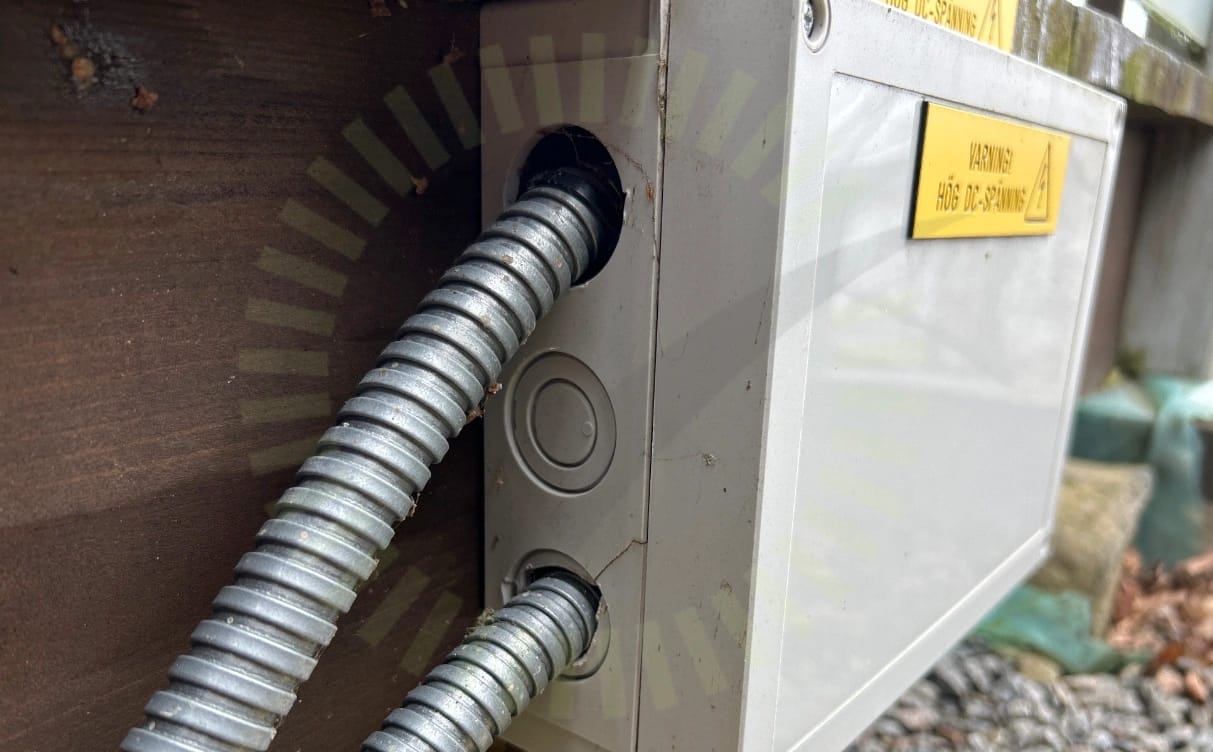

8.6 Likspänningskomponenter
Inte godkänd
Kopplingslåda för likspänning går inte att öppna och inspektera. Kabelinföringar ser otäta ut och det finns risk för att fukt har tagit sig in i kapslingen.

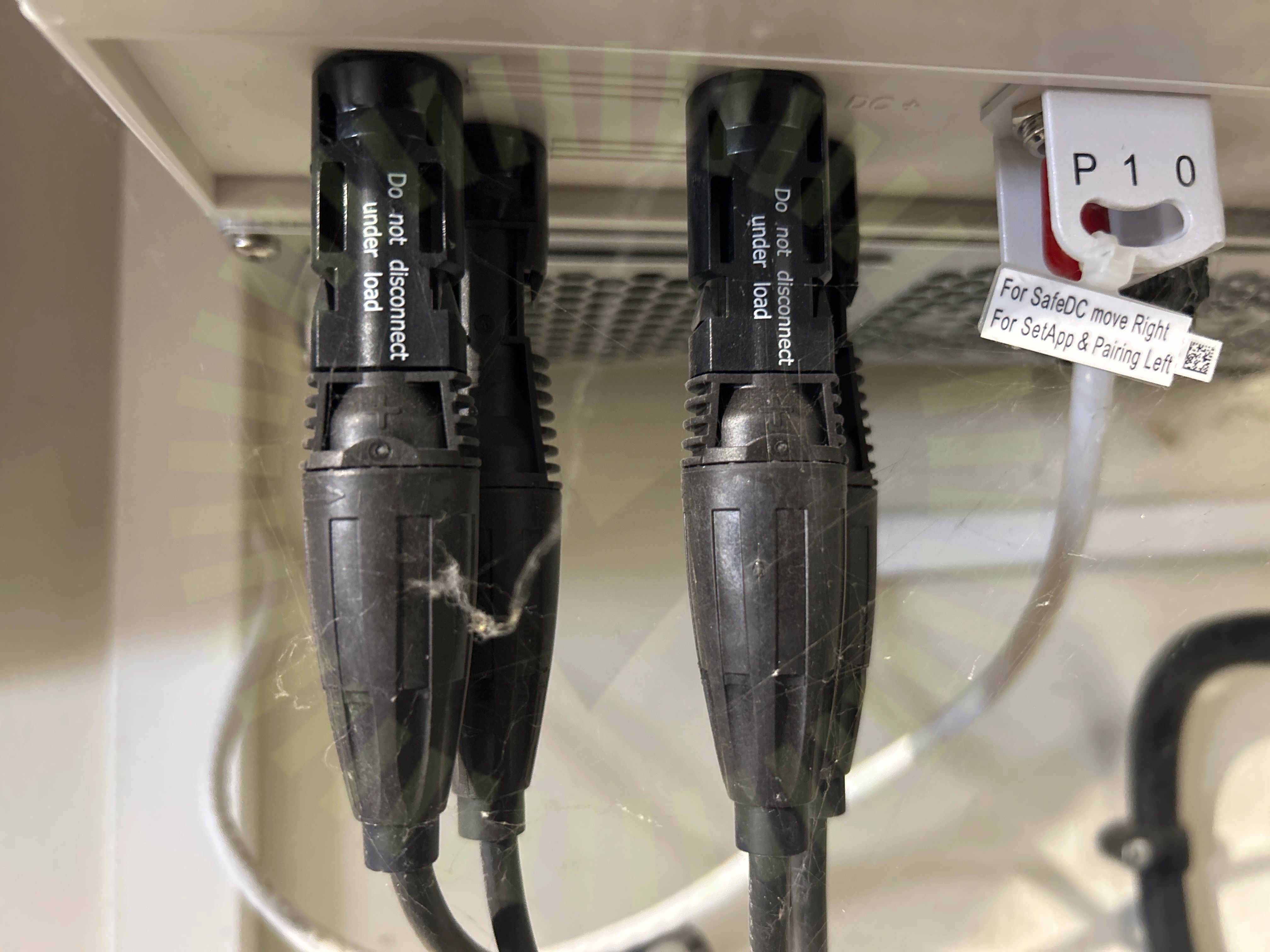

8.7 Växelriktarens kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
Godkända kontrollpunkter
24/31
