Besiktningsrapport

9.0

Installation genom

Teknikpartner

Datum

16 augusti 2024

Ort

Varberg, Hallands län

Skenans utstick för klämma

Skenornas infästning

Råspontsinfästning

+ 5

93% godkända7% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B

OptimerareFerroAmp: SSO 8kW

OptimerareTigo TS4-A-O

MontagesystemESDEC Lutande Panntak

VäxelriktareFerroAmp: EnergyHub Wall 14kVA

BatteriPYLONTECH: FORCE-H2

TillbehörUndercentral

TillbehörFerroAmp: ESS Power Case

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

Installerad av Teknikpartner som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

ESDEC Lutande Panntak

Anmärkningar

5/26

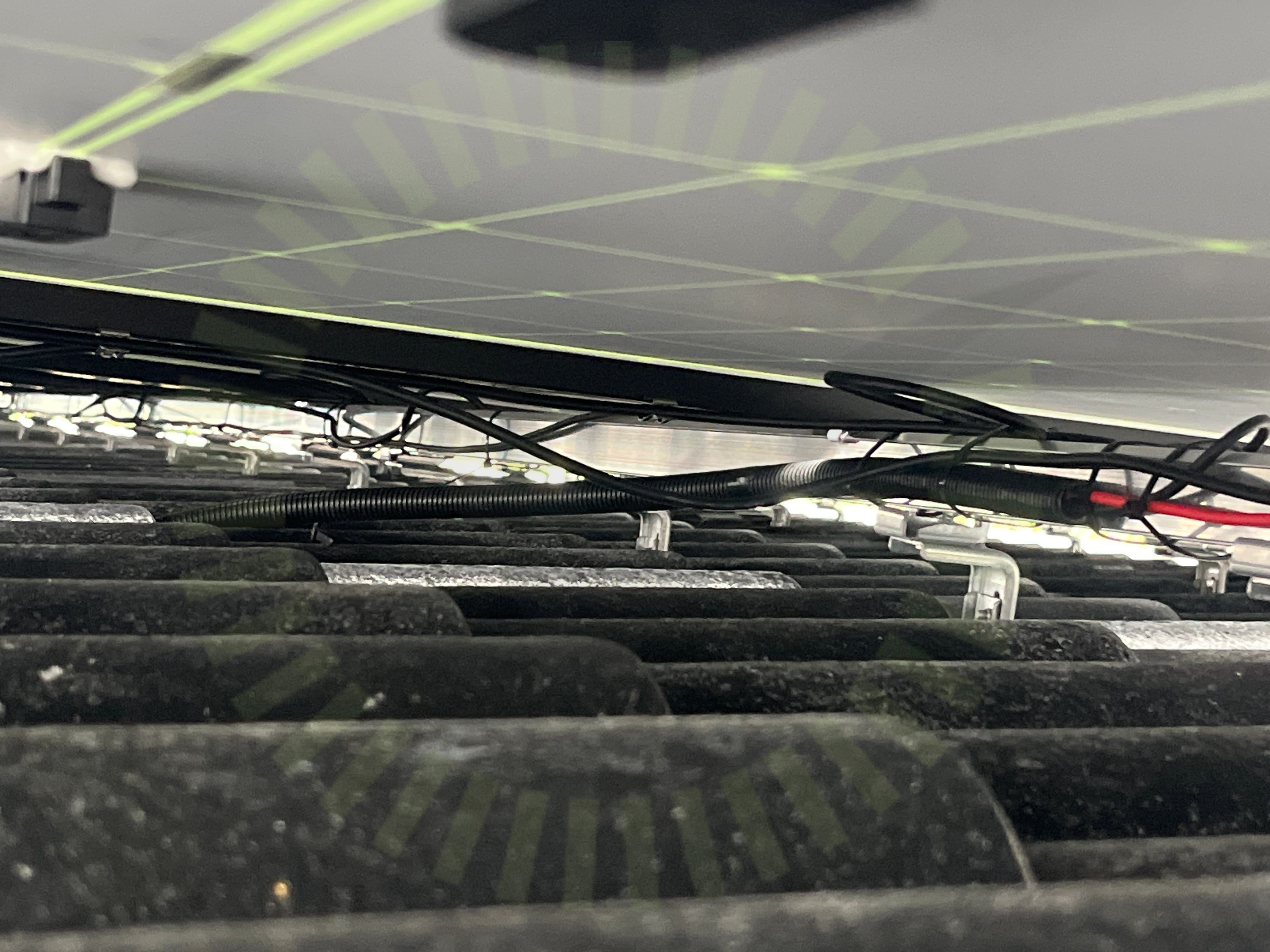

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

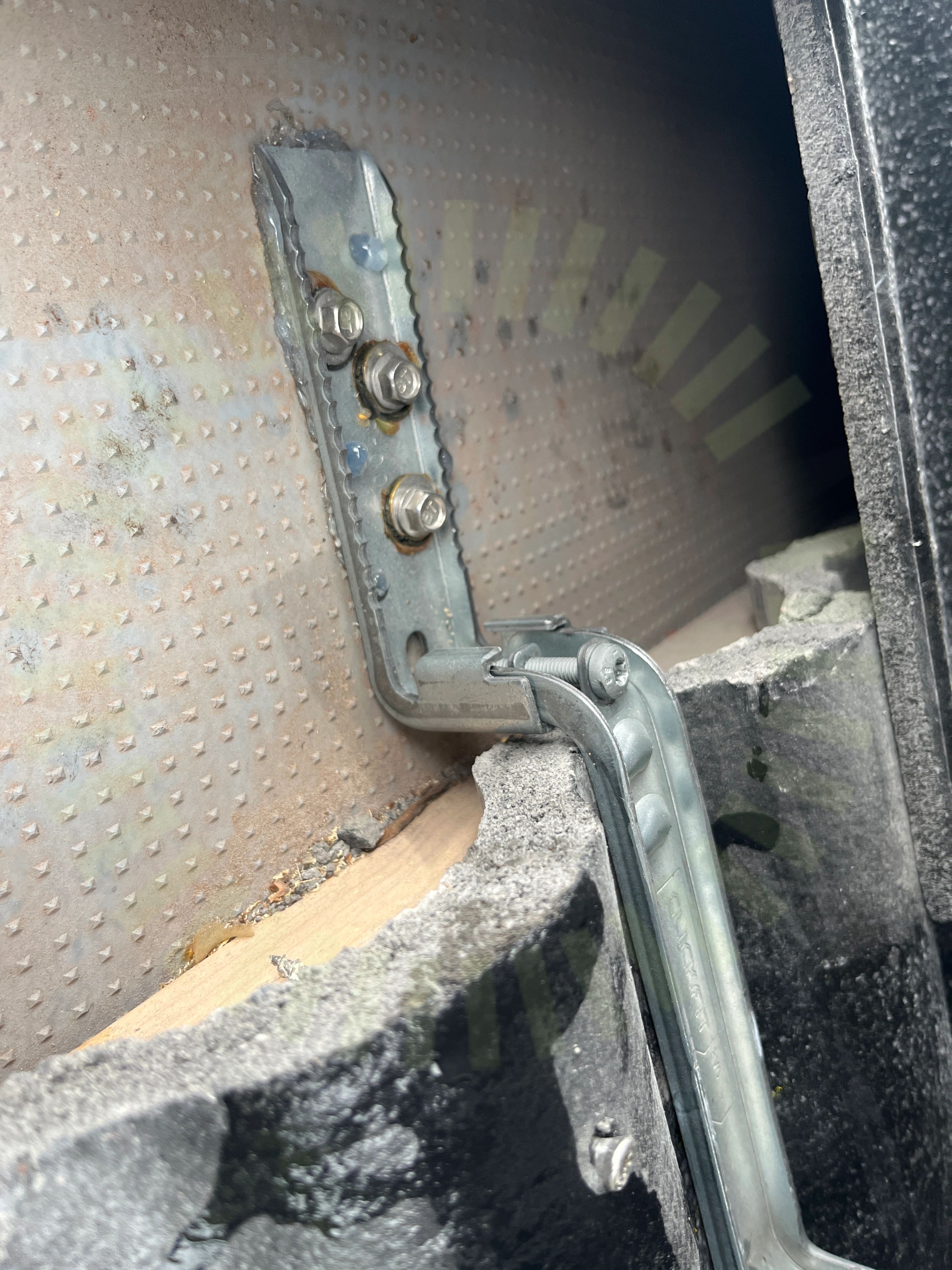

2.2 Råspontsinfästning

Inte godkänd

Infästning i råspont är inte korrekt utfört. Fel krok är använd.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Trusshook, Rev. 26.04.24, Sida 9

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27

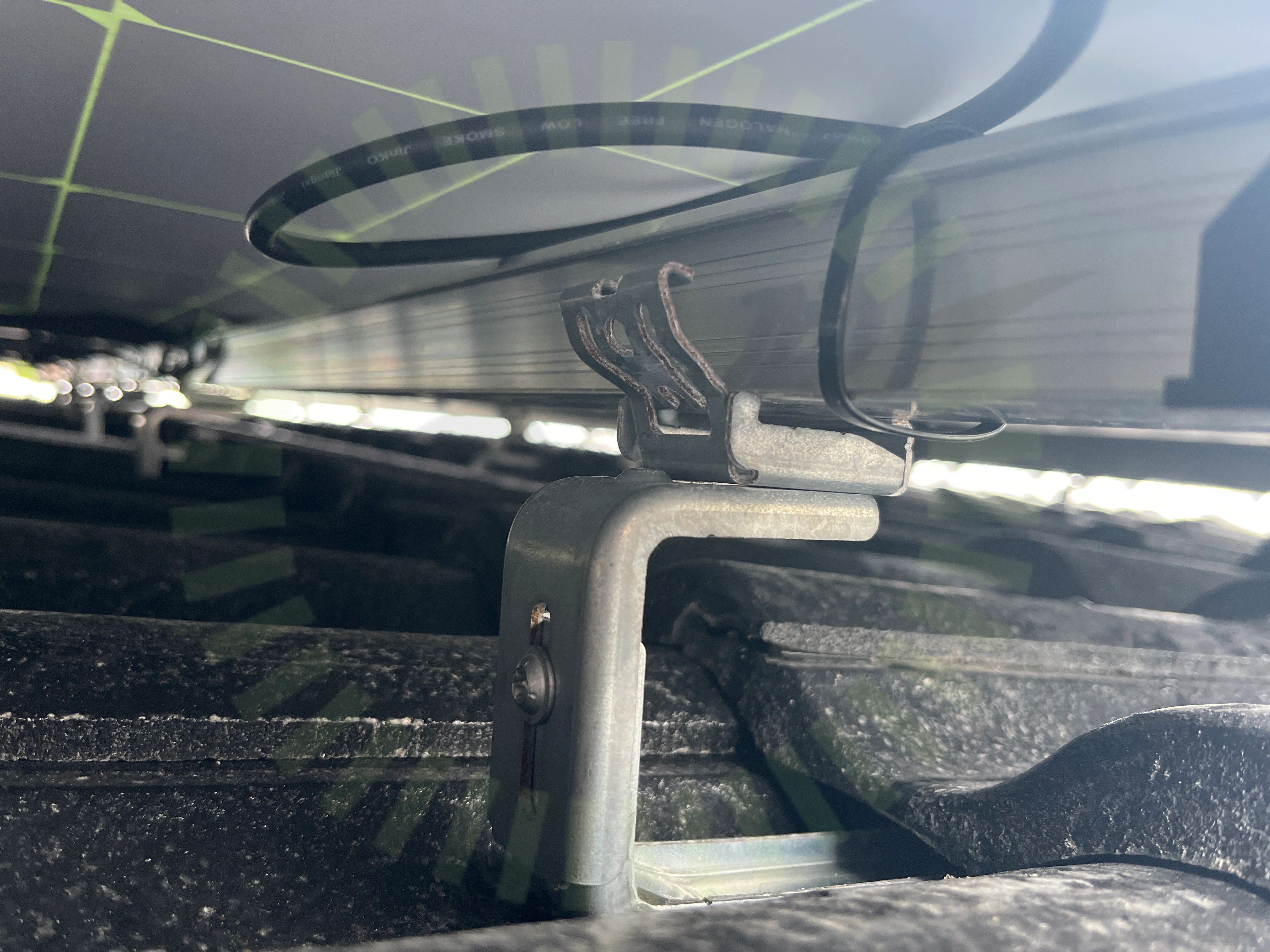

2.4 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

2.5 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt 90cm på garagetaket.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

FerroAmp: EnergyHub Wall 14kVA

Anmärkningar

1/39

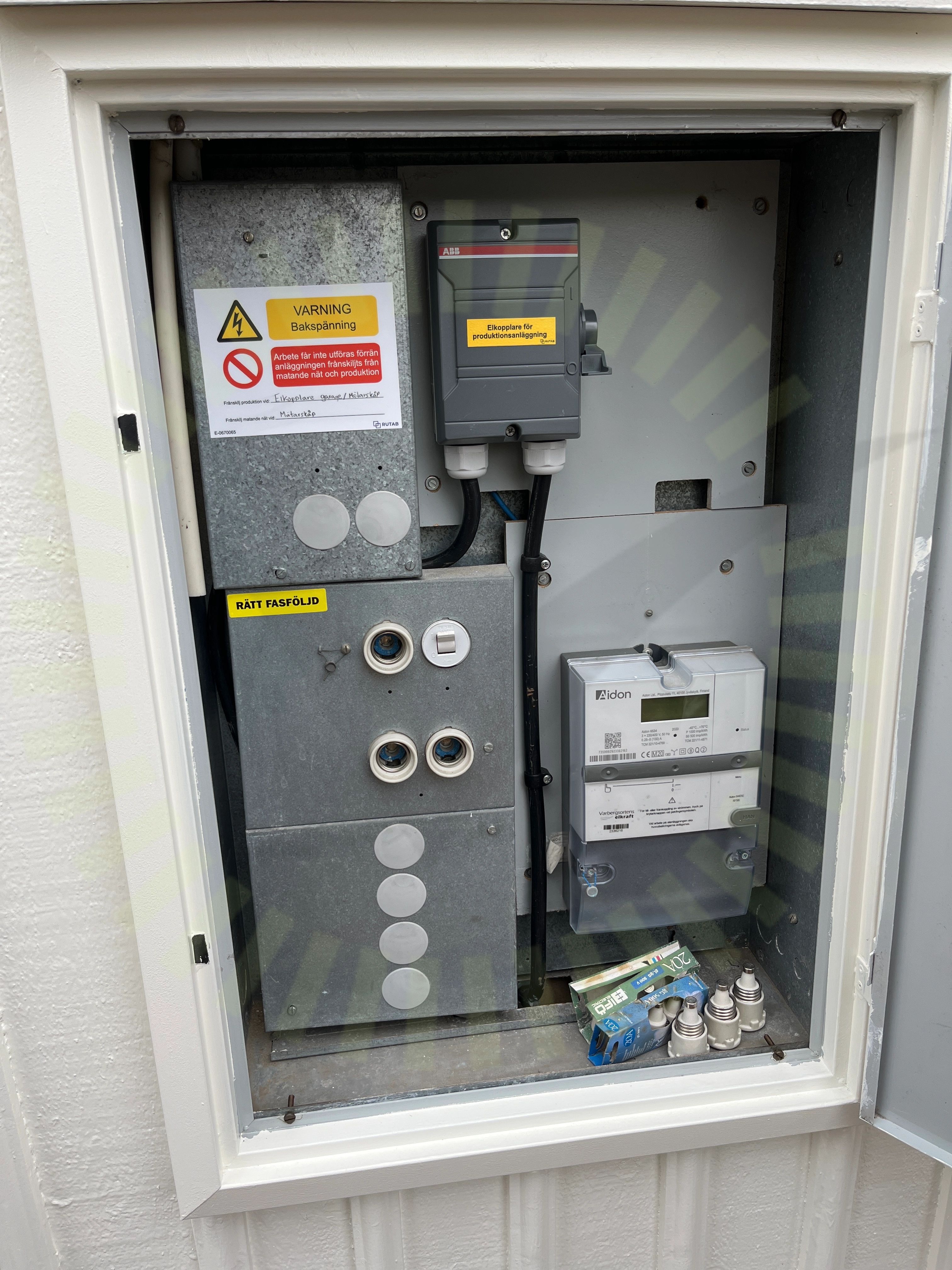

3.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

38/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAnslutning till Power Distribution boxAvstånd närliggande objektDC Kablage förläggningDC Kablage skyddDC KontaktEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningInternetKabeldimensioneringKabeldimensionering ACKabeldimensionering DCKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignStrömtransformatorerSäkringTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning

FerroAmp: ESS Power Case

Anmärkningar

1/5

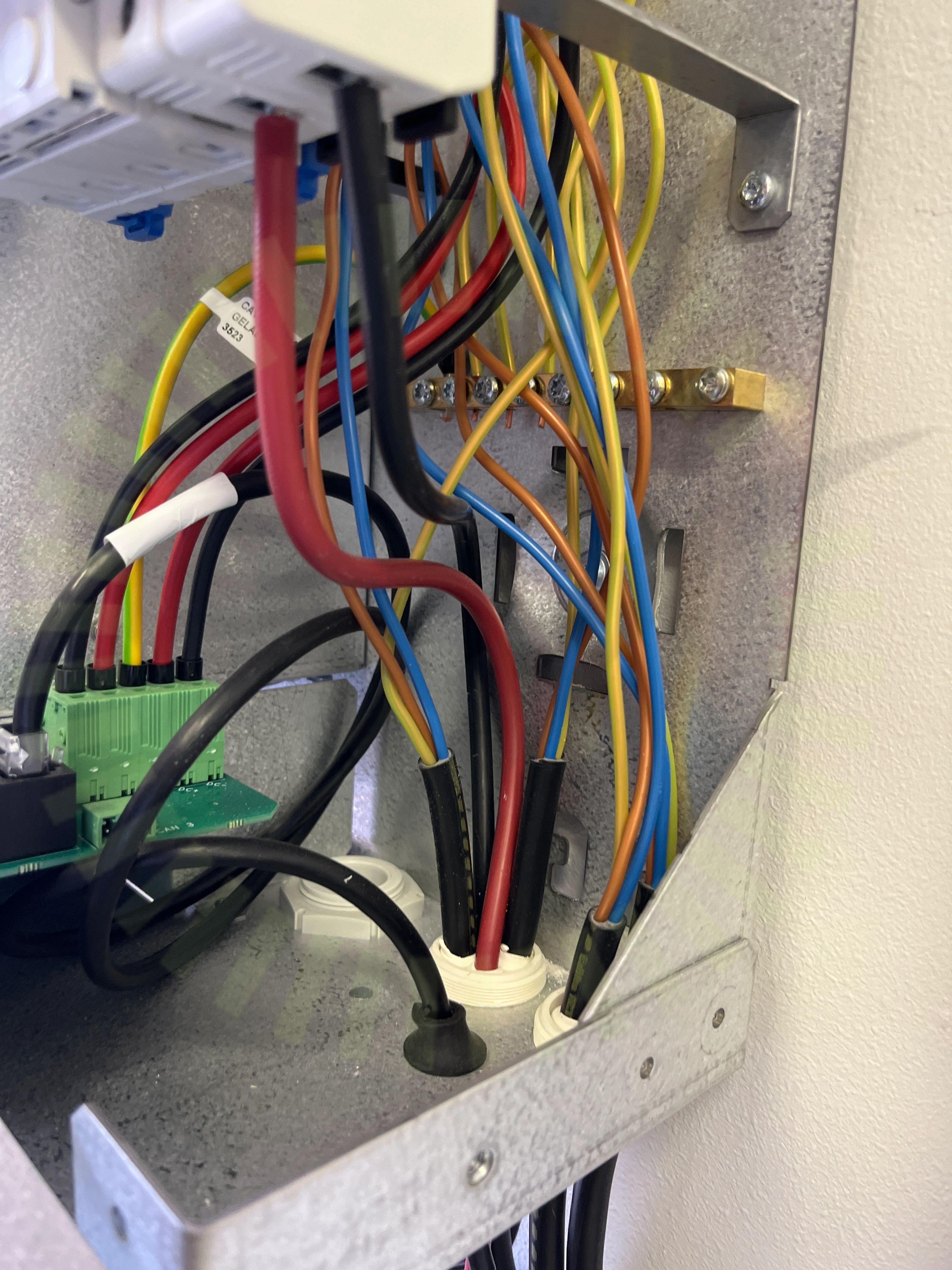

4.1 DC anslutning nanogrid

Inte godkänd

Jord saknas.

Installation manual ESS Power Case Rev A02, Sida 7

Godkända kontrollpunkter

4/5

Avstånd närliggande objektDC anslutning SSOFörläggning av ESO modulUtrymme

FerroAmp: SSO 8kW

Godkända kontrollpunkter

11/11

Avstånd närliggande objektDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningKabeldimensioneringMax total effektPlaceringVäderskydd

Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

2/17

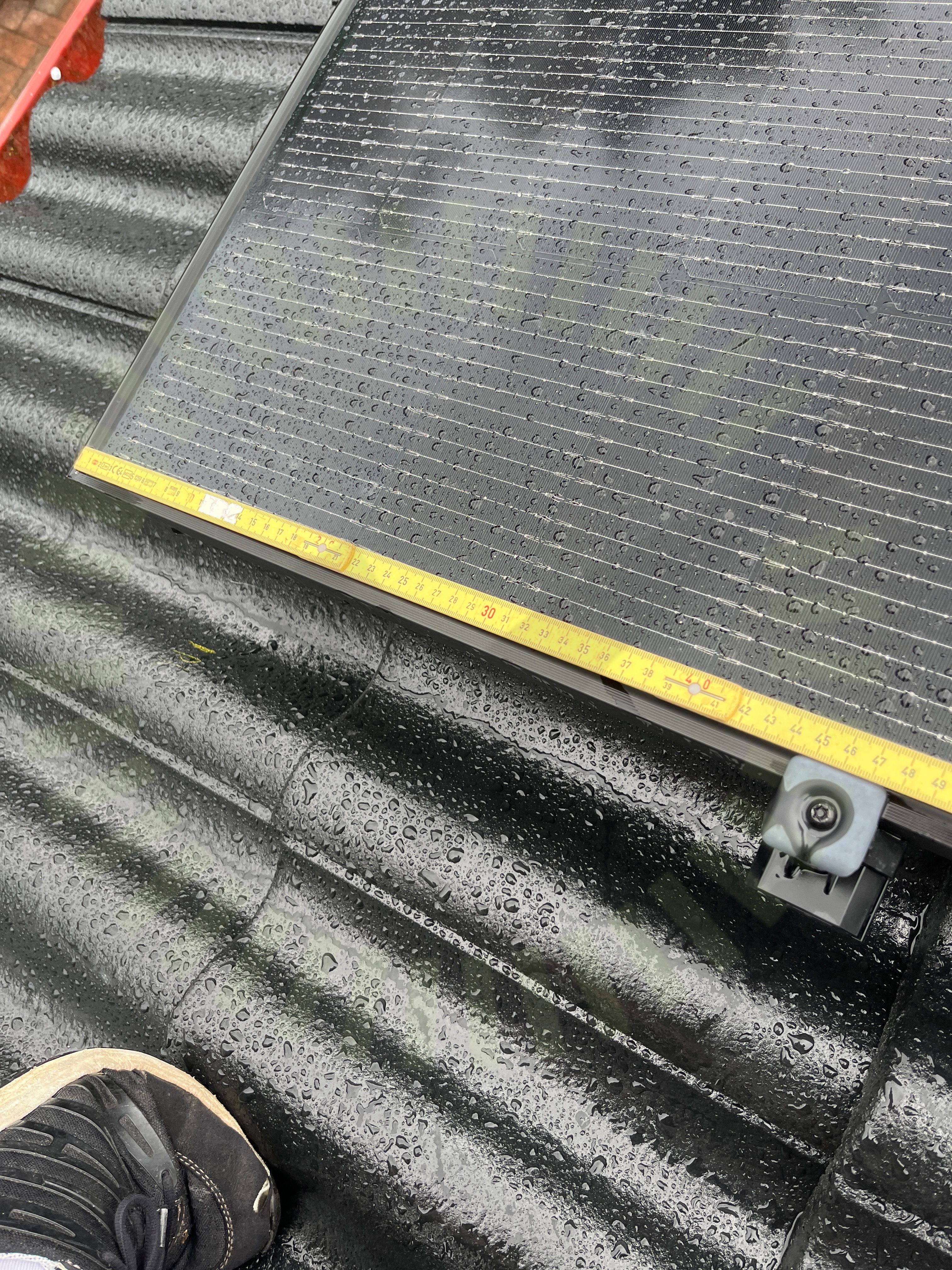

6.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, sida 14-15

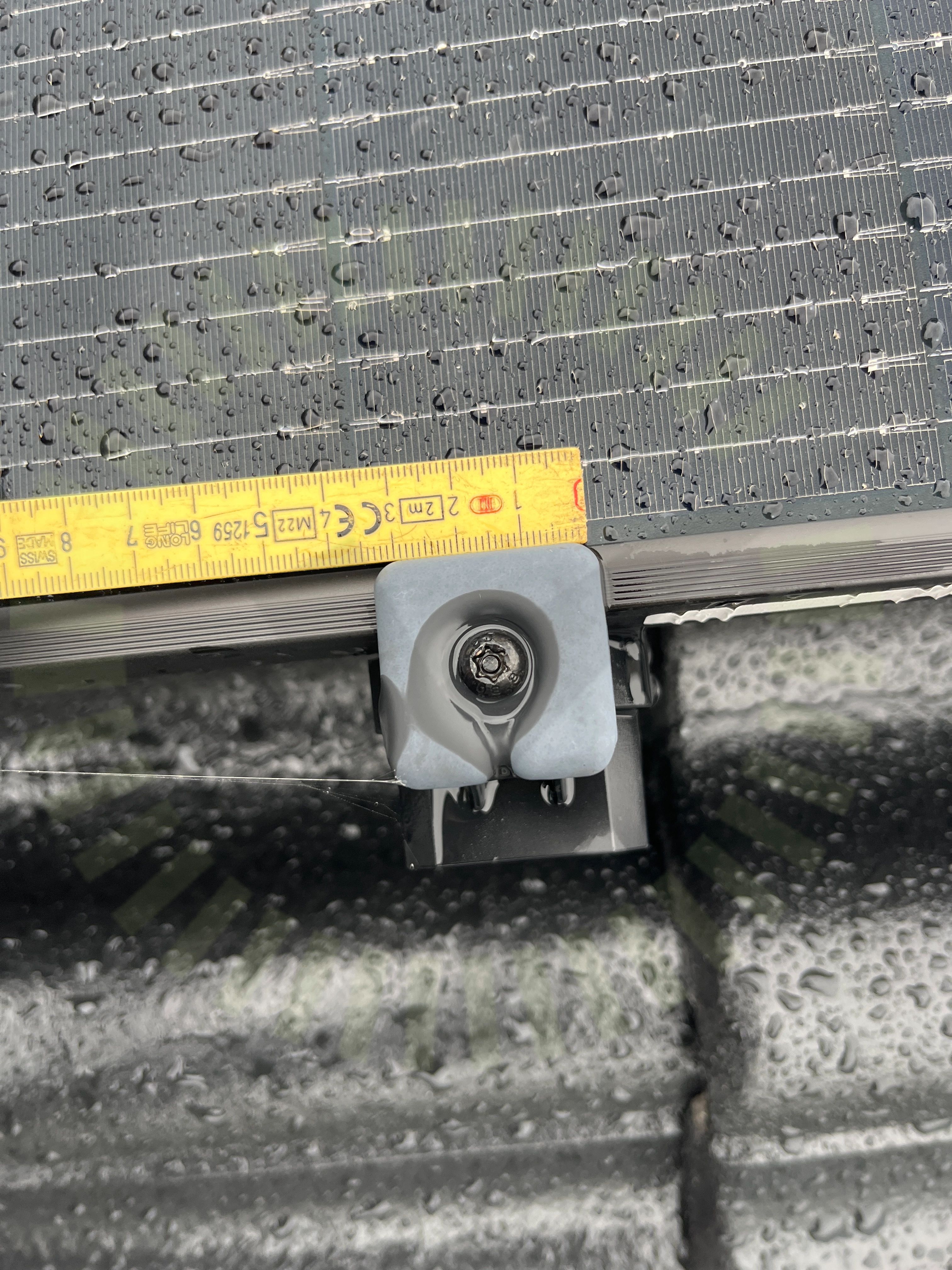

6.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, Sida 12

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

PYLONTECH: FORCE-H2

Godkända kontrollpunkter

12/12

Avstånd närliggande objektBatteri PEDC anslutning Fastsäkring av styrmodulPlacering av batteriSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Säkerhetsbrytare DC

Godkända kontrollpunkter

8/8

Anslutningar i brytareEgenskaperFörskruvningar på ovansidanIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tigo TS4-A-O

Anmärkningar

1/5

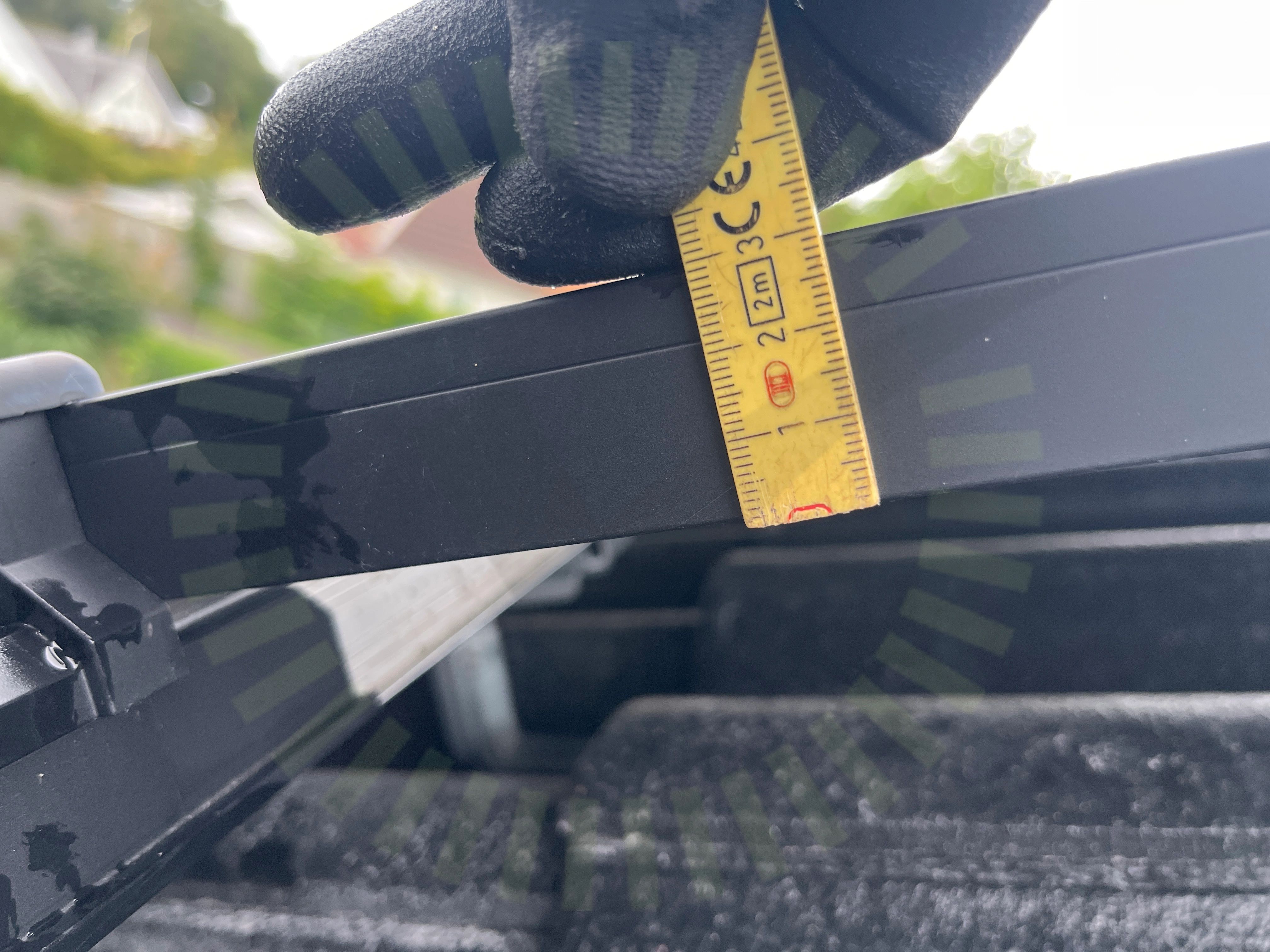

10.1 Infästning

Inte godkänd

Optimerare är infäst på fel håll baserat på ramens tjocklek.

Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

Godkända kontrollpunkter

4/5

DC KontakterFastsäkring av produktKabeluppfästningSkada

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
