Besiktningsrapport

9.6

Installation av

Alstra

Datum

3 april 2023

Ort

Dalby, Skåne län

Kopplingslåda

Ledare Fastspända

Tillförlitligt fäst

+ 1

93% godkända

7% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG5-12RT

Installerad av Alstra som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, K2: SingleRail: CrossHook 3S (33)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, K2: SingleRail: CrossHook 3S

Godkända kontrollpunkter

31/31

Använd skruv för klämma

DC kabel förläggning

Främmande material

Infästningar

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Shims

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning korslager

Skenornas överhäng

Skenornas överhäng korslager

Skenors avstånd till varandra korslager

Skenskarvar

Skenskarvar korslager

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takstolsbredd

Takstolsinfästning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

1/18

3.1 Kopplingslåda

Inte godkänd

Kablarna är ansträngda vid utgångarna.

Godkända kontrollpunkter

17/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

2/4

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Märkning sitter på ytterdörr och inte central.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

4.2 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

2/4

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/31

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Växelriktare placerad för nära vägg.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

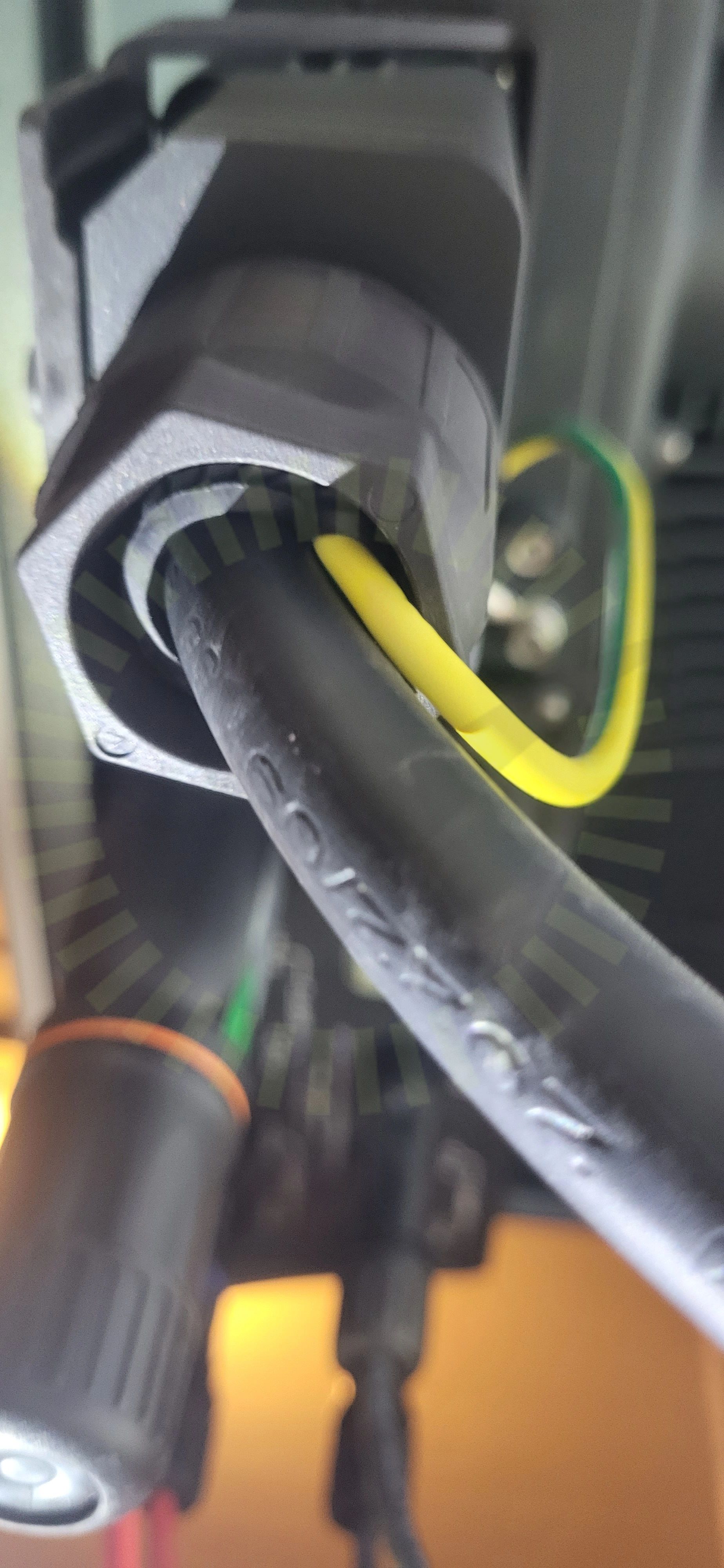

5.2 Förskruvning

Inte godkänd

Två kablar i förskruvning avsedd för en kabel.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

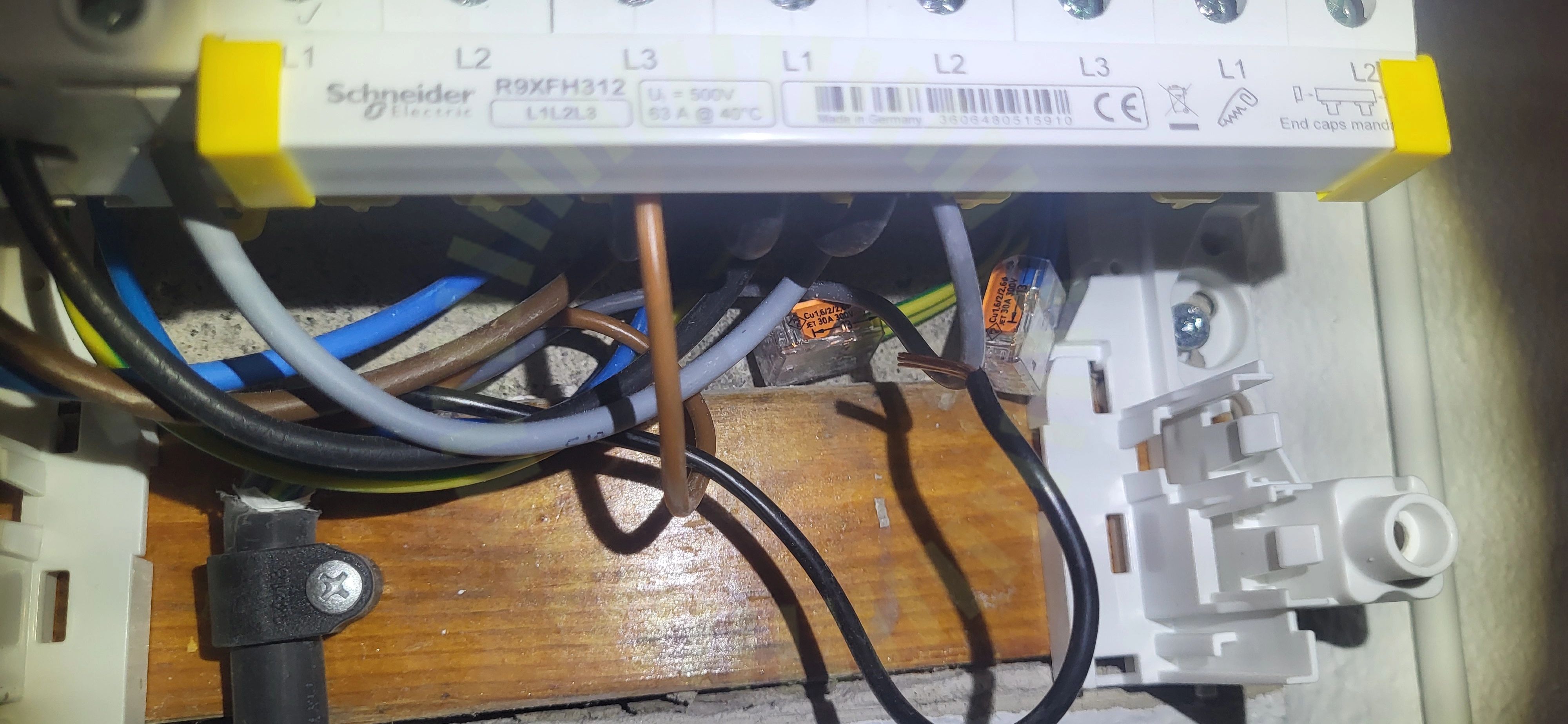

5.3 Ledare Fastspända

Inte godkänd

Ledare inte korrekt fastsäkrade

Godkända kontrollpunkter

28/31

AC Anslutning Växelriktare

AC Böjradie

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Märkning

Placering

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
