Besiktningsrapport
8.2
Installation av
Öveshult El & Bygg
Datum
19 augusti 2024
Ort
Växjö, Kronobergs län
Fastsäkring av produkt
Kopplingslåda böjradie
Föremål mot bakstycke
+ 17
77% godkända
23% ej godkända
Om installationen
Paneler
Longi: LR5-66HTH
Montagesystem
Weland Stål: Pannfäste Läkt
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Batteri
Growatt ARK XH Battery System
Tillbehör
Undercentral
Tillbehör
CHINT: Growatt DTSU666
Installerad av Öveshult El & Bygg som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/2
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Batteri
Anmärkningar
2/15

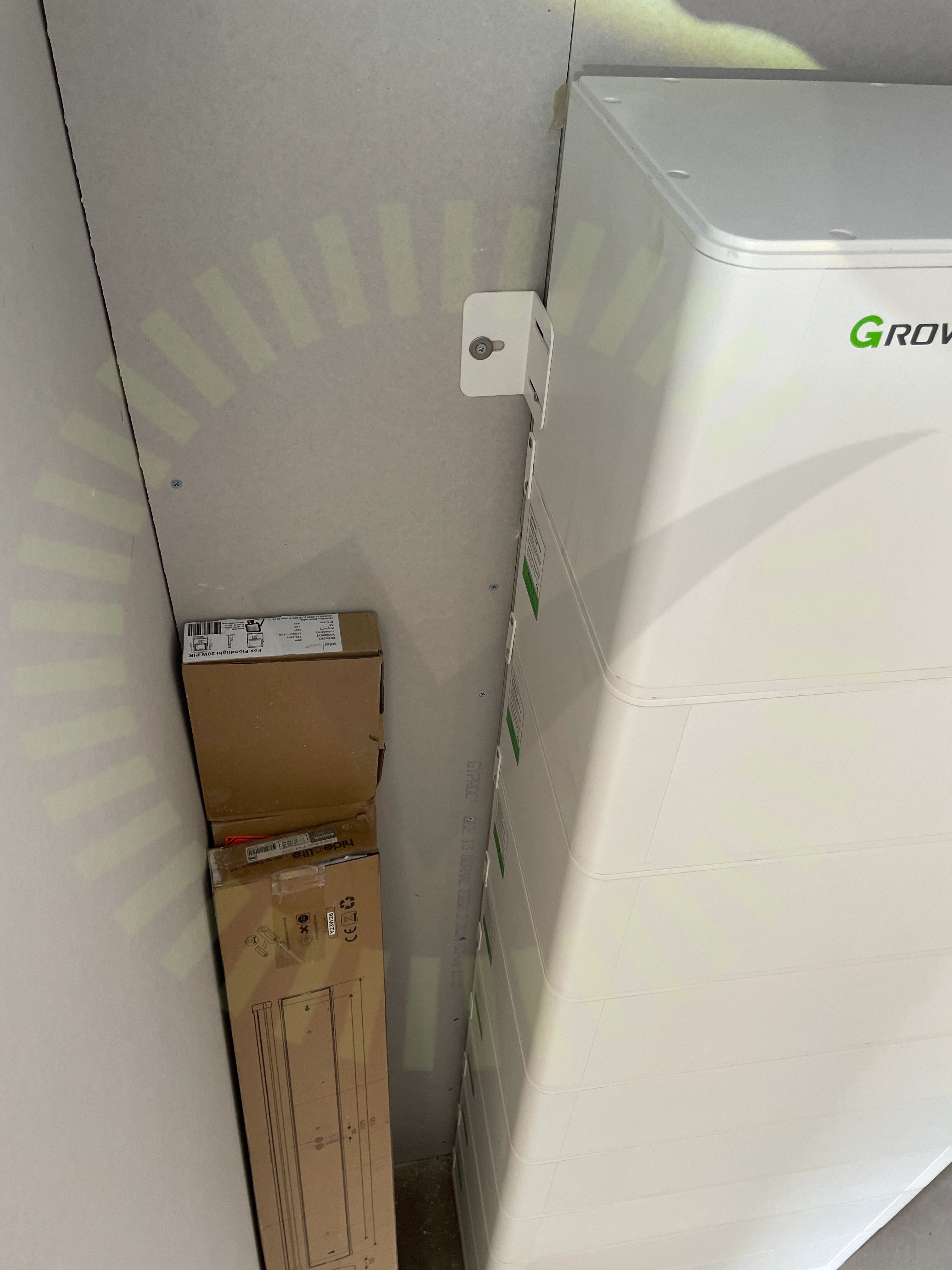

2.1 Avstånd närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
2.2 Fastsäkring av produkt
Inte godkänd
Batterimodul är inte fastsäkrad i väggen enligt anvisningar.
Godkända kontrollpunkter
13/15
Smartmätare
Tak 1, Longi: LR5-66HTH
Anmärkningar
5/17

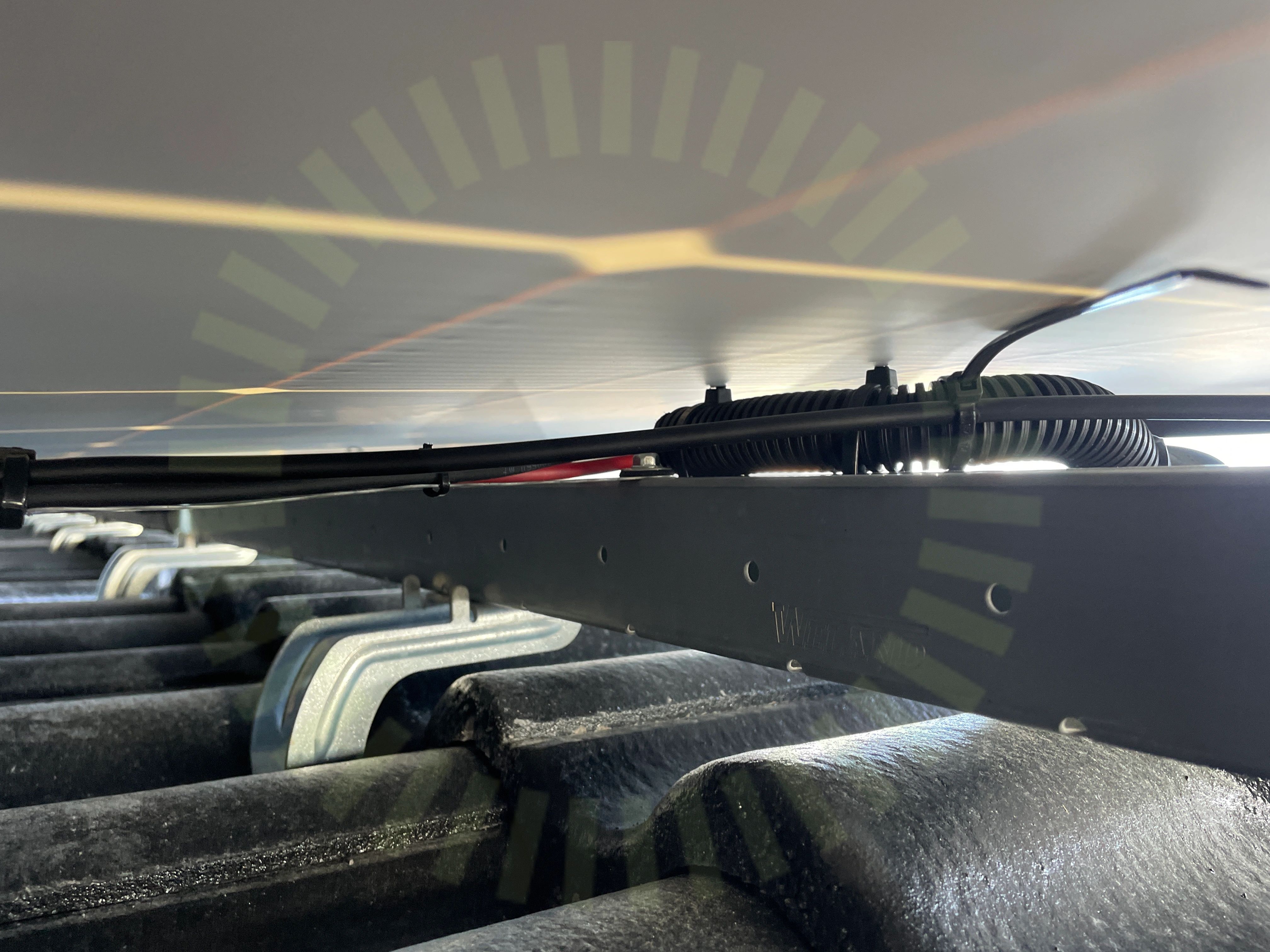

4.1 Föremål mot bakstycke
Inte godkänd
Föremål skaver mot panelens undersida.
4.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

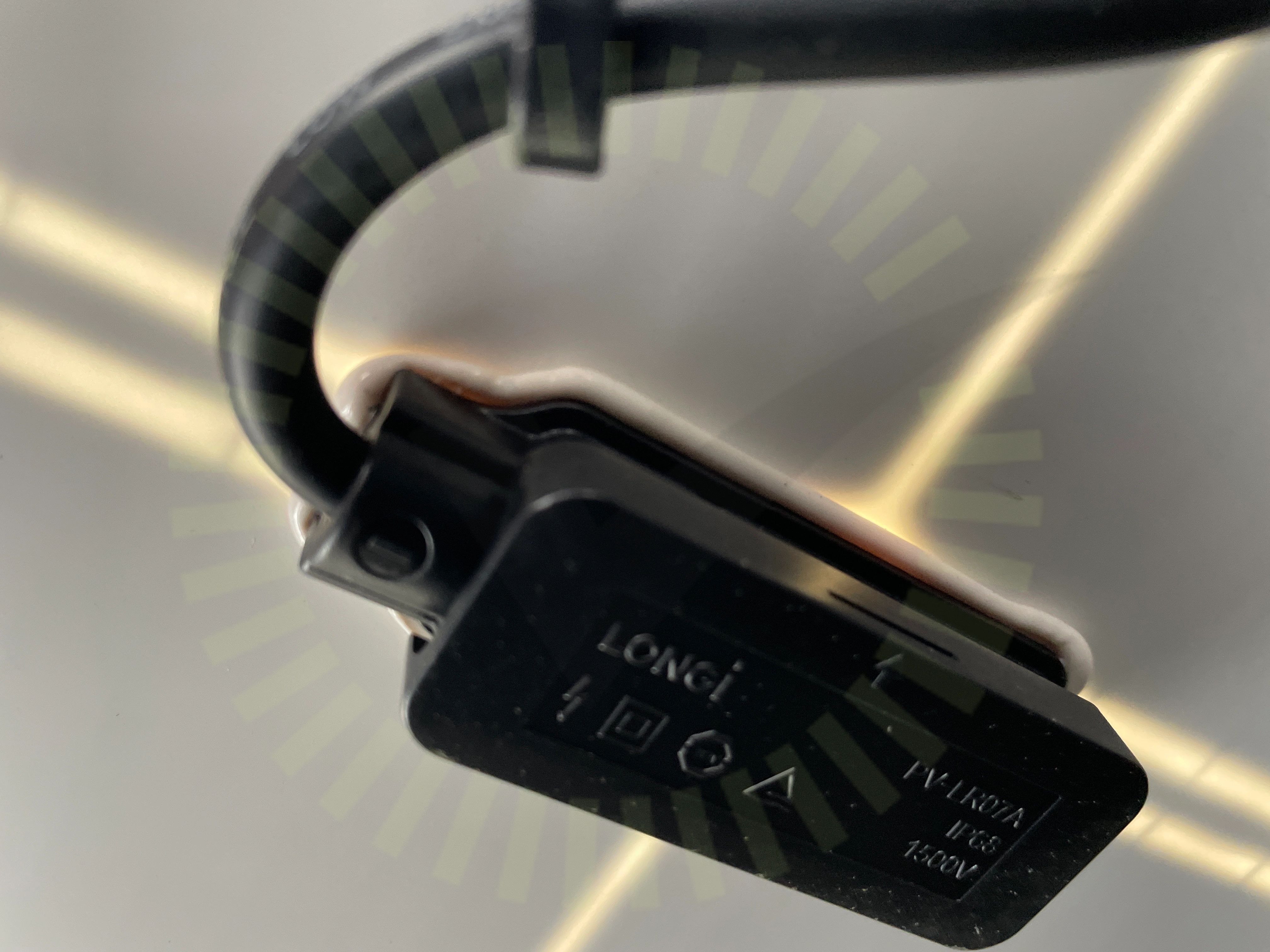

4.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
4.4 Panelramar separerade
Inte godkänd
Panelernas ramar ligger dikt an varandra.
4.5 Strängförläggning
Inte godkänd
Strängarnas ledare följer ej varandra och skapar en öppen slinga.
Godkända kontrollpunkter
12/17
Tak 1, Weland Stål: Pannfäste Läkt
Anmärkningar
6/21
5.1 Skador
Inte godkänd
Nock sprucken av okänd anledning.

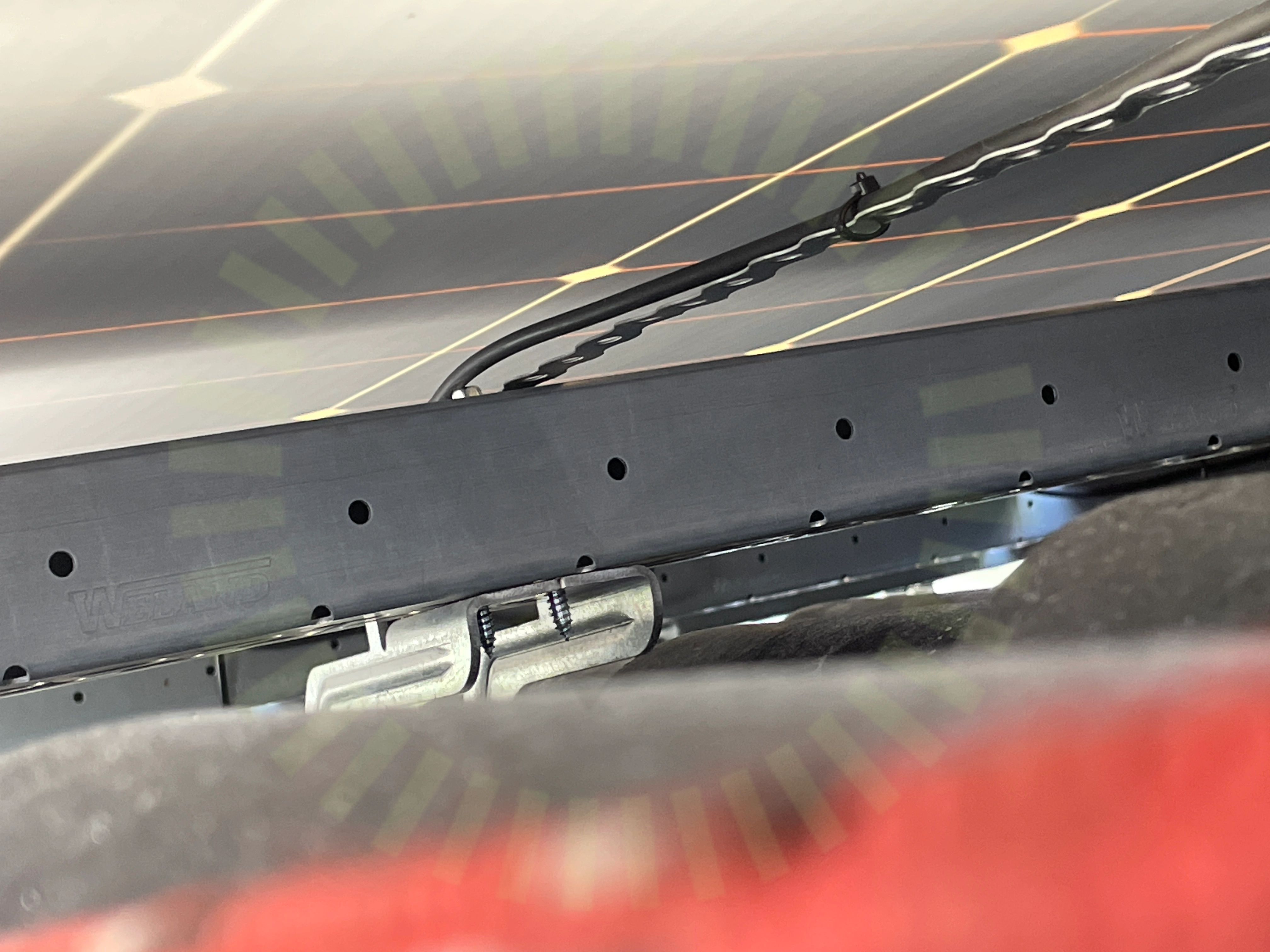

5.2 DC kabel förläggning
Inte godkänd
Kablage ligger mot skarp kant.
5.3 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.

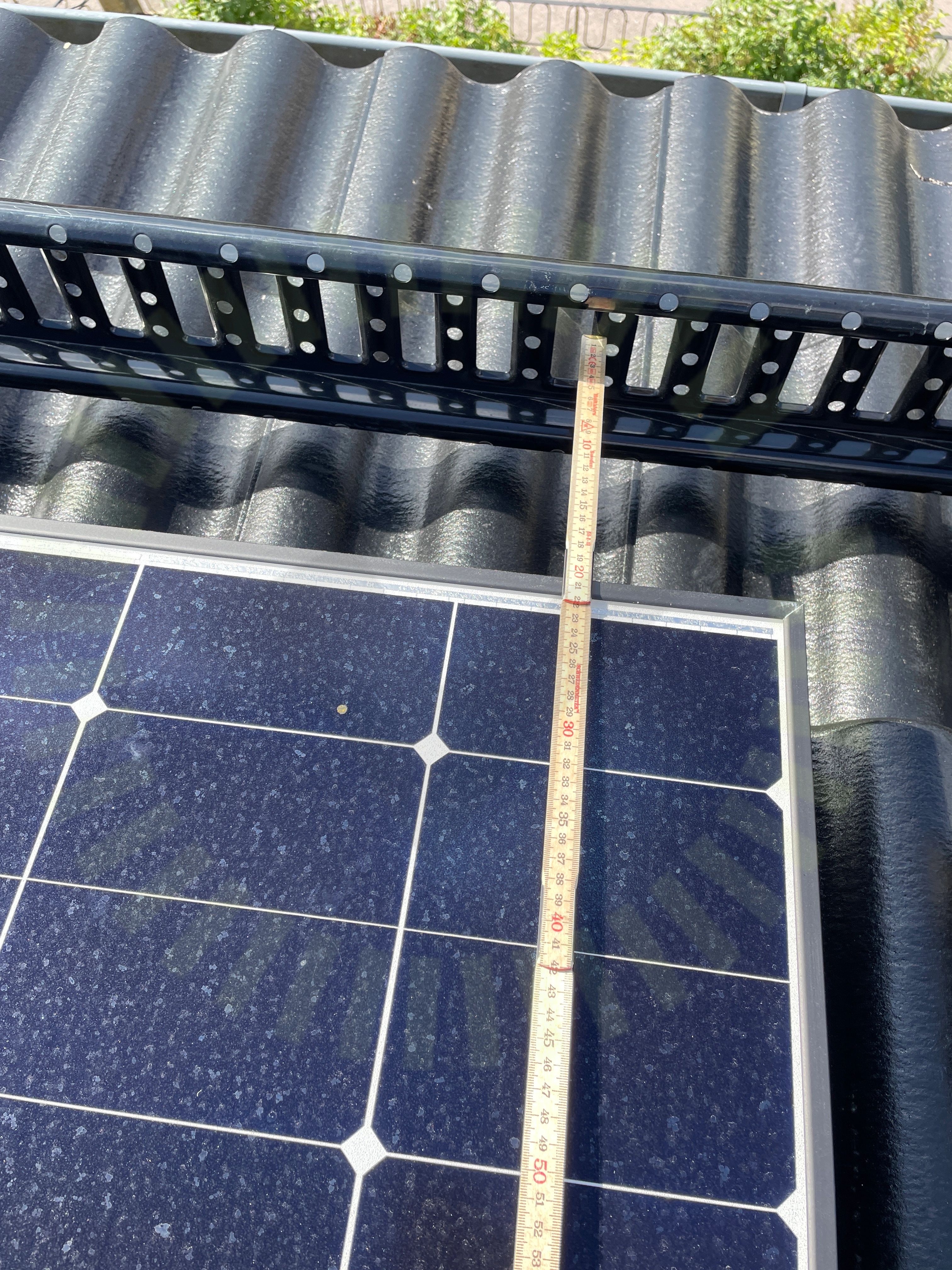

5.4 Snörasskydd
Inte godkänd
Paneler placerade nära snörasskydd vilket kan leda till utbelivet eller minskat skydd mot nedfallande is och snö. Entre har skyddande tak men ej gångväg.

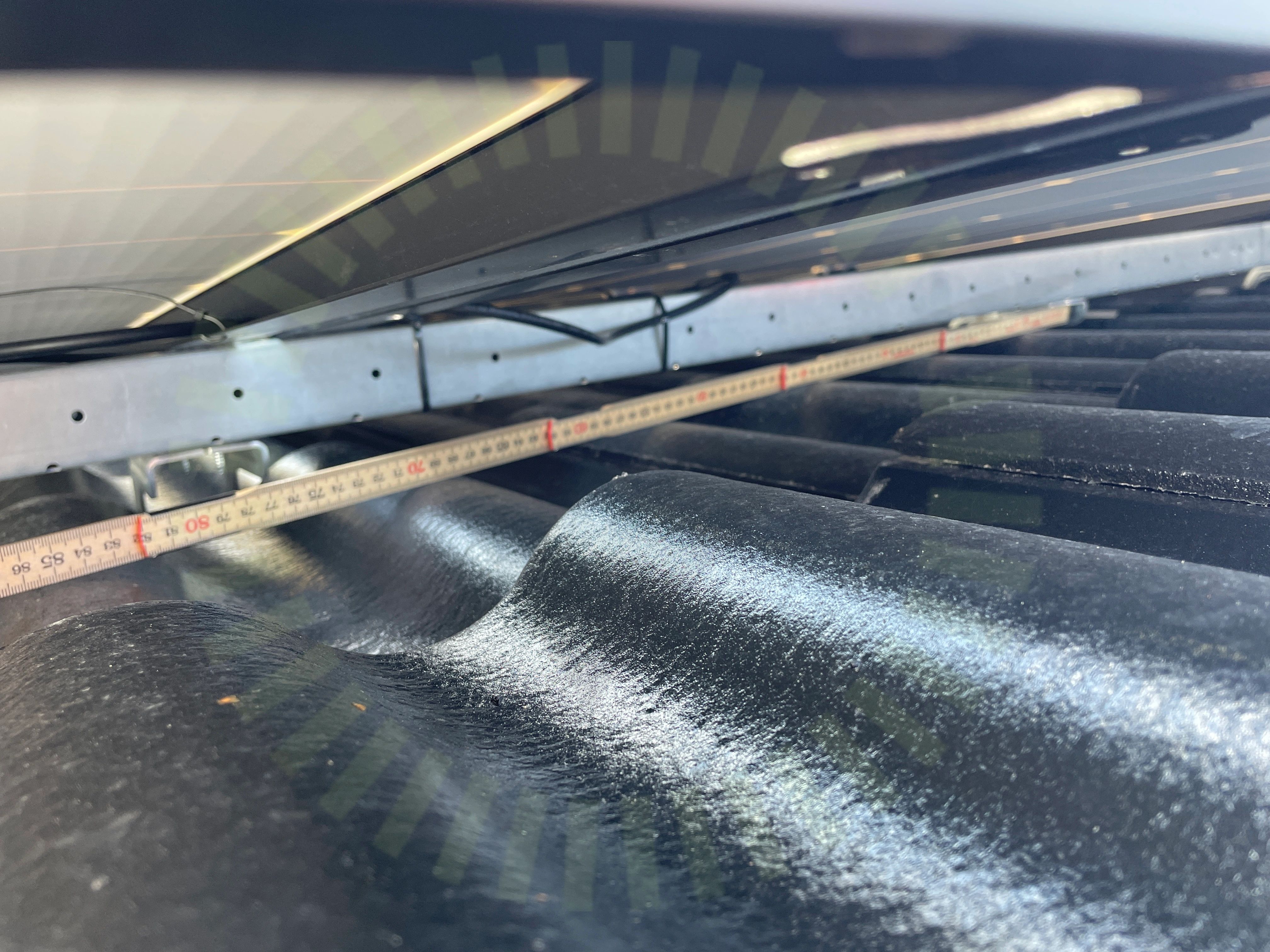

5.5 Takkrokarnas CC
Inte godkänd
Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.

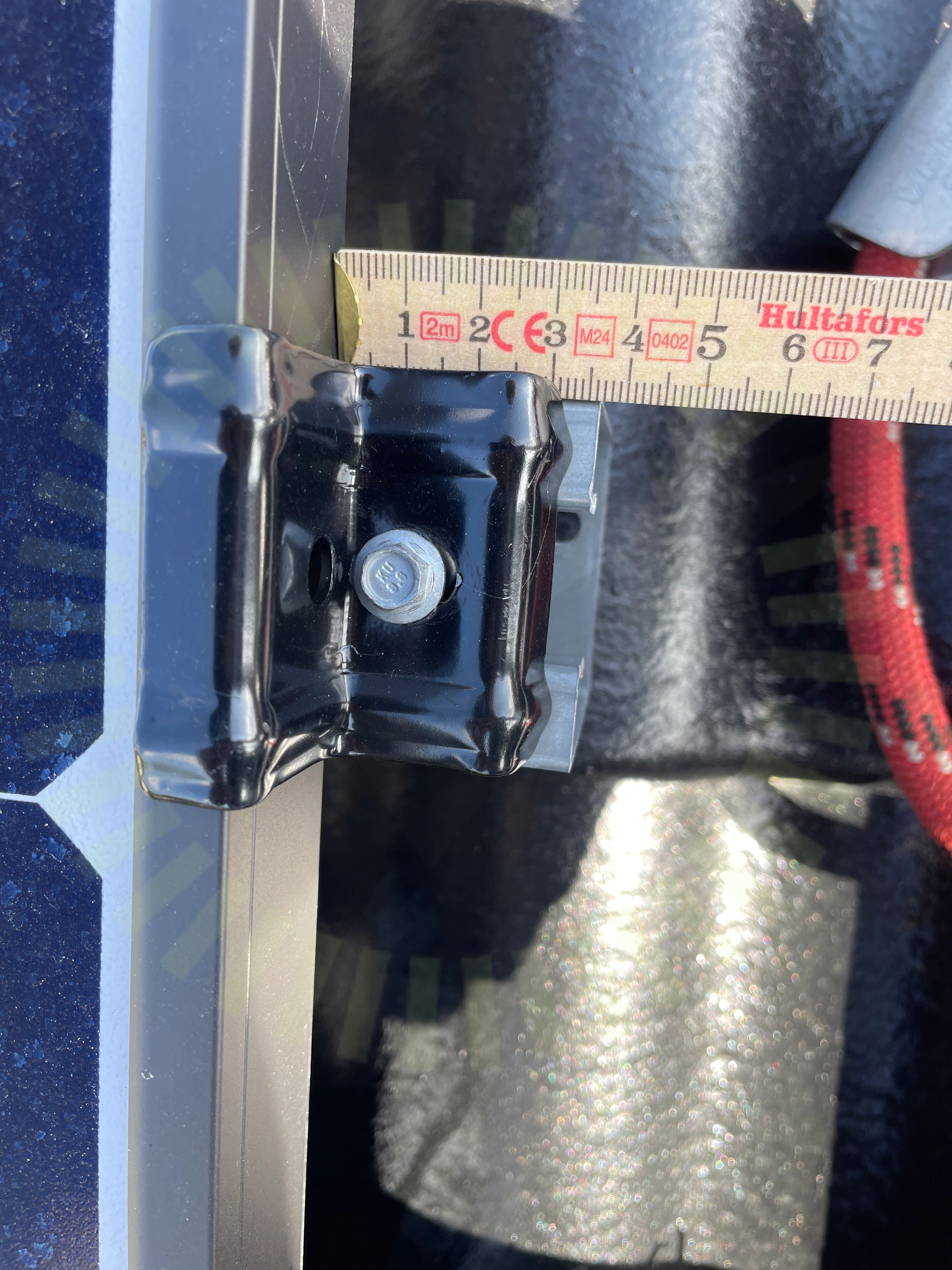

5.6 Ändklämmor skena
Inte godkänd
För lite skena sticker ut från slutet av panelkanten.
Godkända kontrollpunkter
14/21
Ej tillgängligt vid besiktning
1/21
Undercentral
Anmärkningar
1/6
6.1 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
Godkända kontrollpunkter
5/6
Varselmärkning
Anmärkningar
3/4
7.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

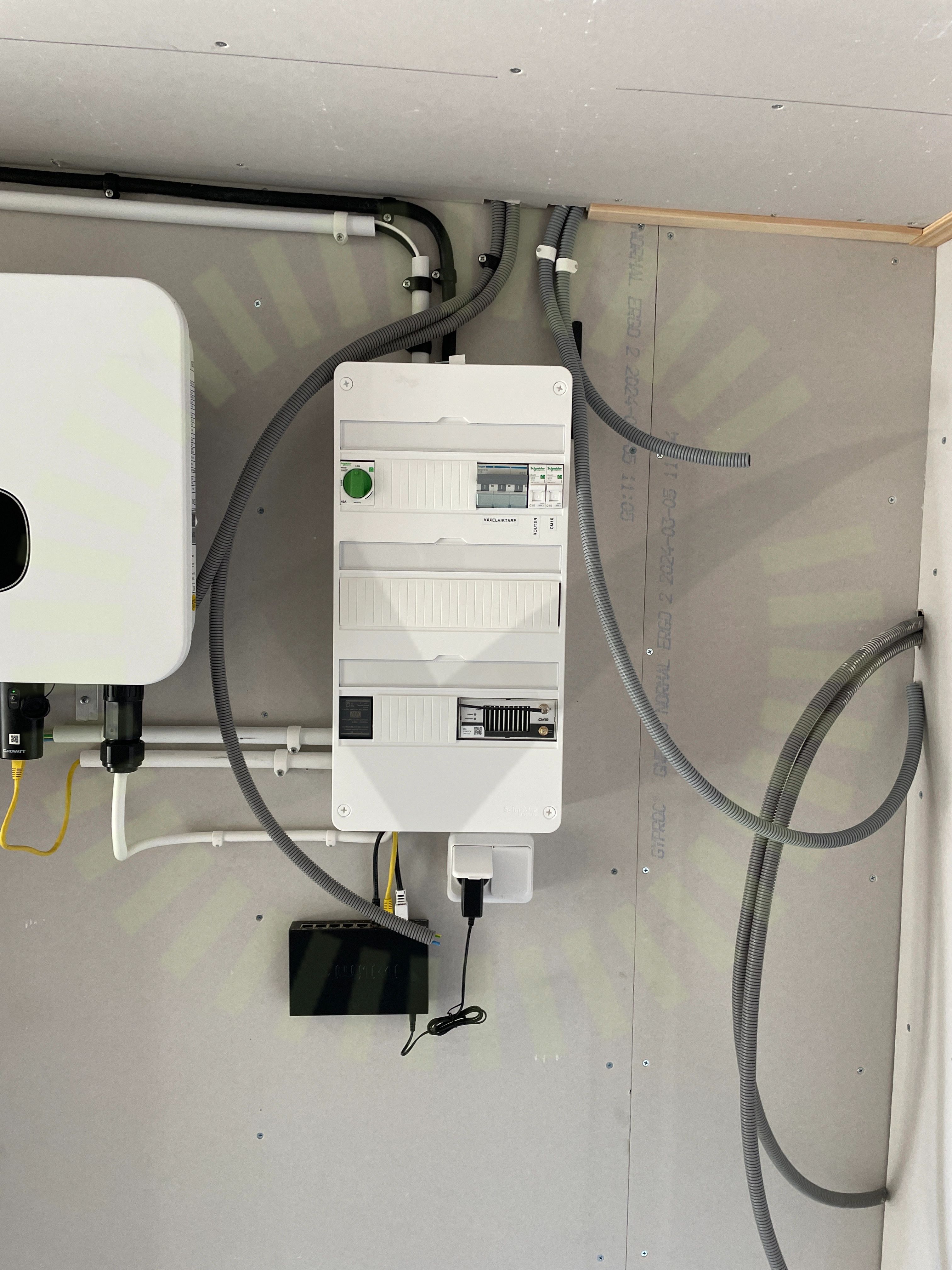

7.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
7.3 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
1/4
Växelriktare
Anmärkningar
4/34

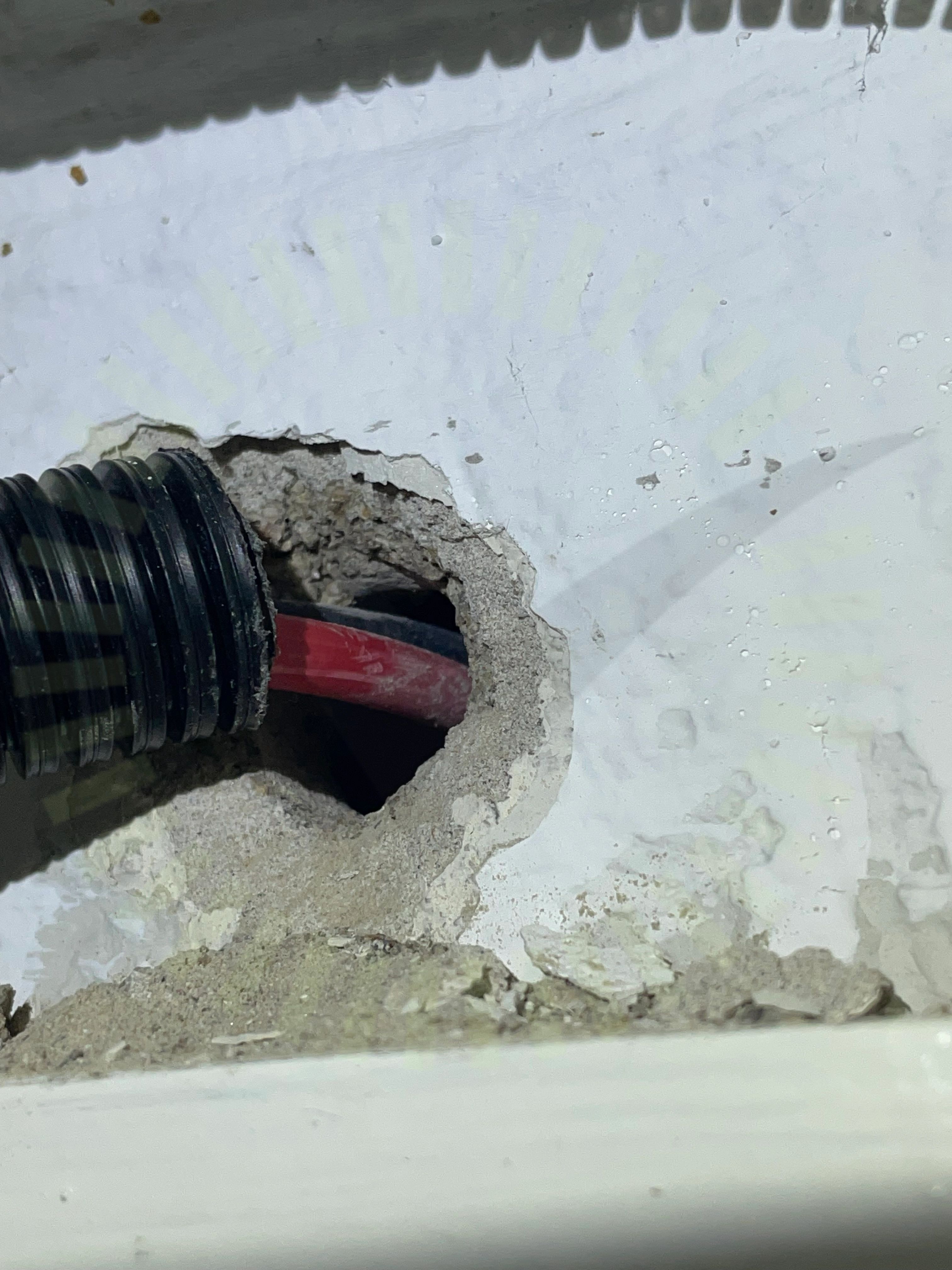

8.1 DC Kablage förläggning
Inte godkänd
Kablaget ligger oskyddat för mekanisk påverkan där det är risk för yttre påverkan.

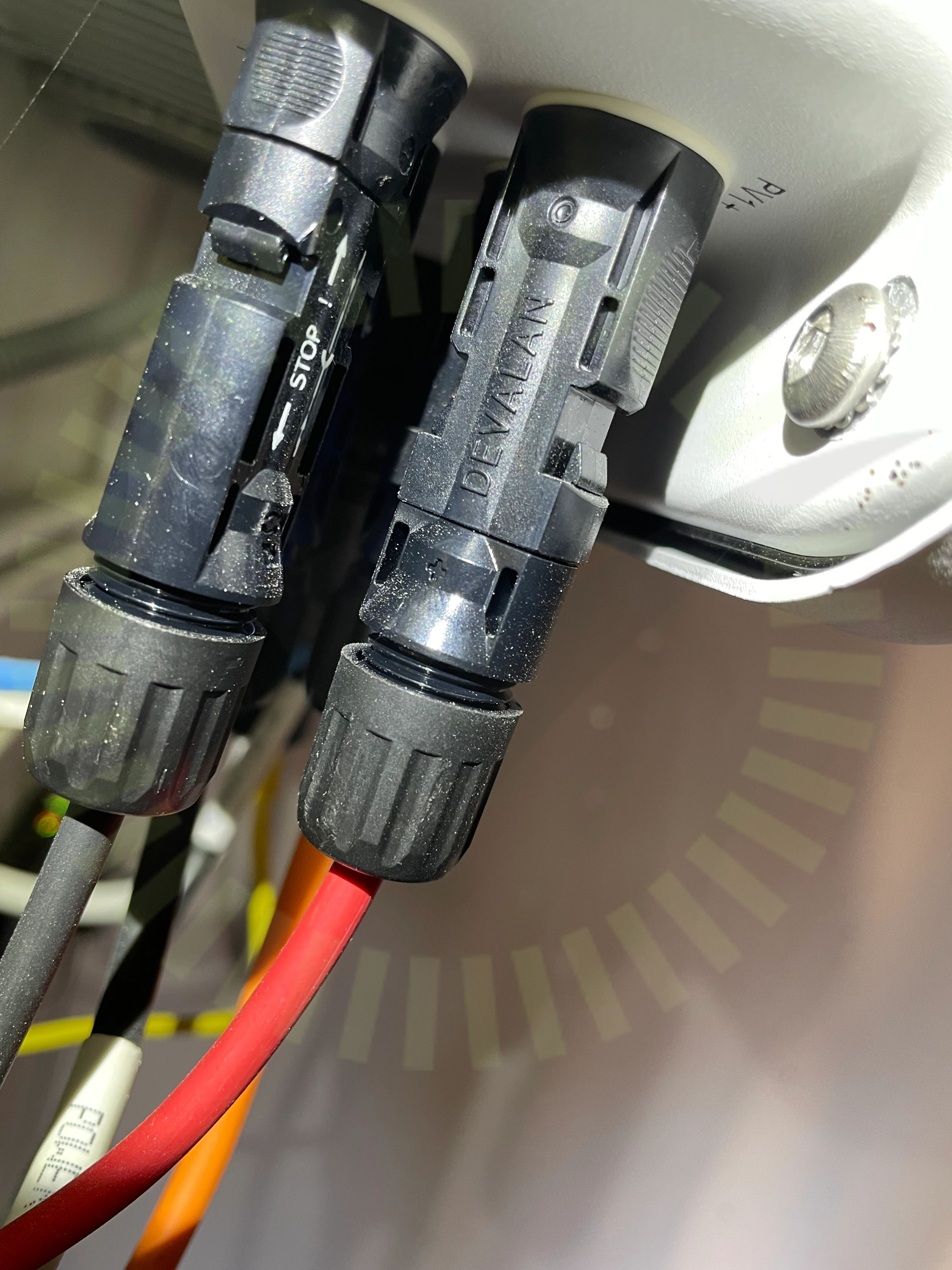

8.2 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.
8.3 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad enligt anvisningar.

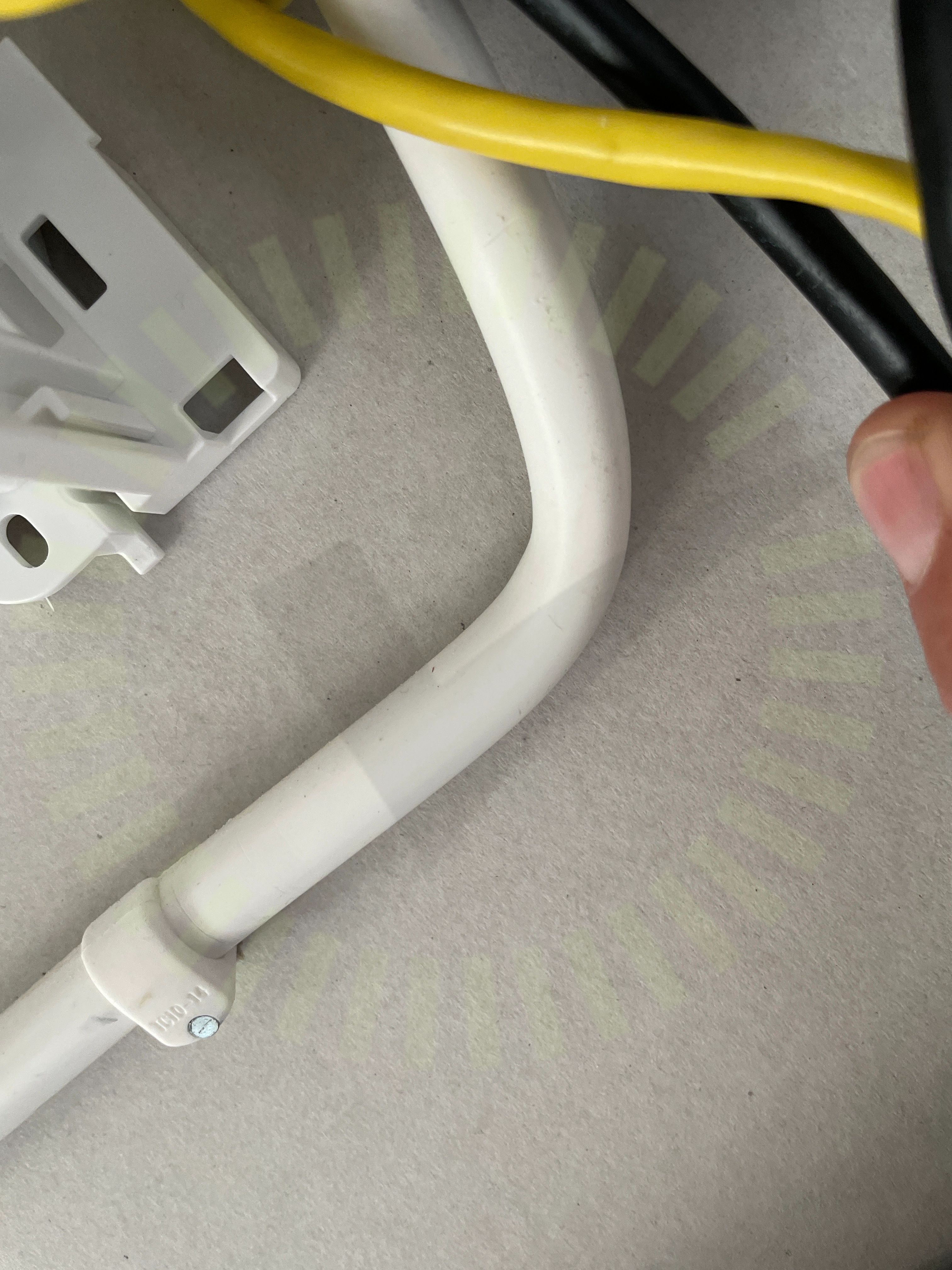

8.4 Kablagets böjradie
Inte godkänd
Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
Godkända kontrollpunkter
30/34
