Besiktningsrapport
9.1
Installation av
Skandica Solar
Datum
18 oktober 2023
Ort
Mölnlycke, Västra Götalands län
Växelriktarens IP klassning
Förskruvningar
Yttre påverkan

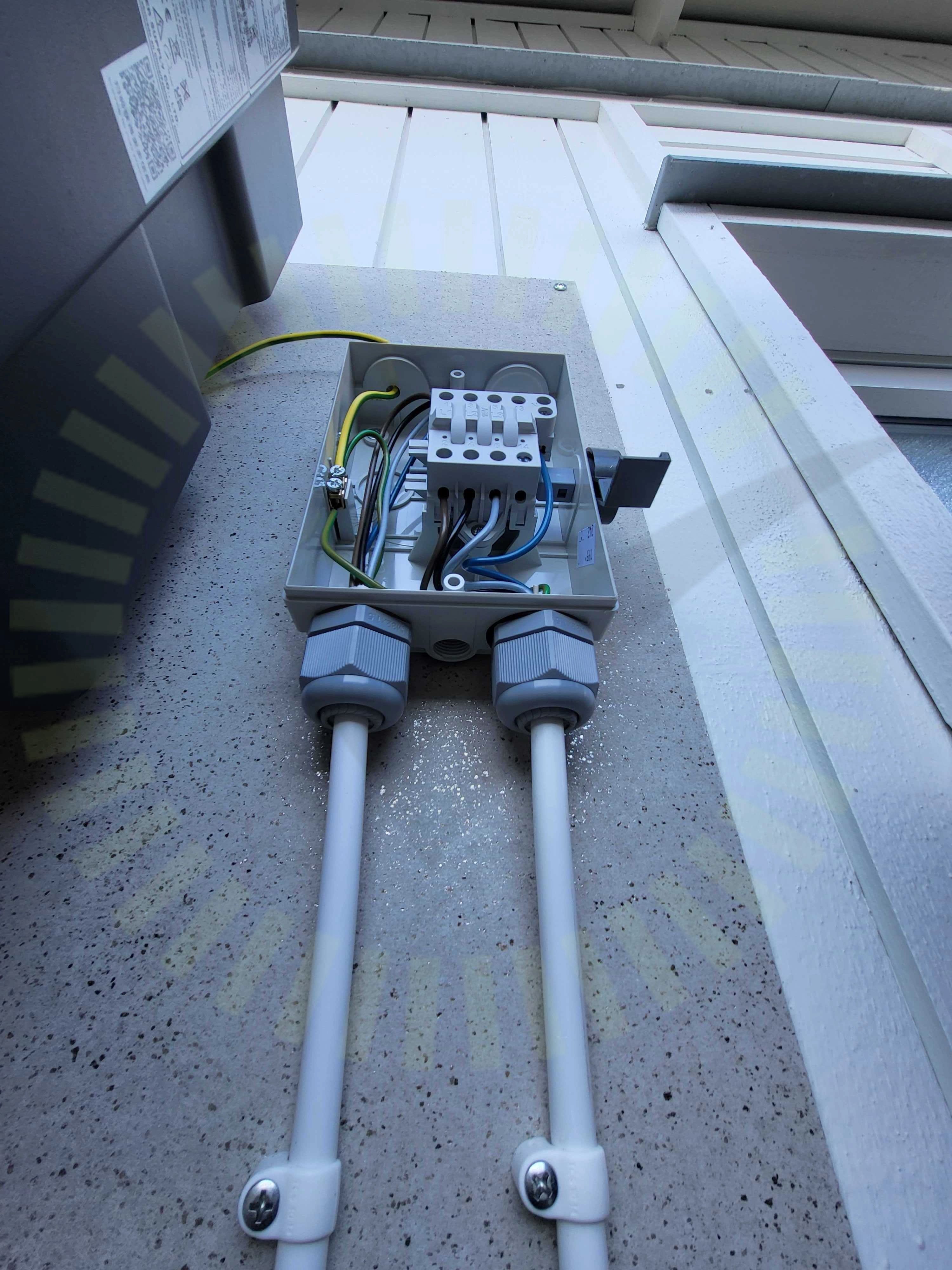

+ 6
80% godkända
20% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SunGrow: SG5-12RT
Tillbehör
Säkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Anmärkningar
2/8

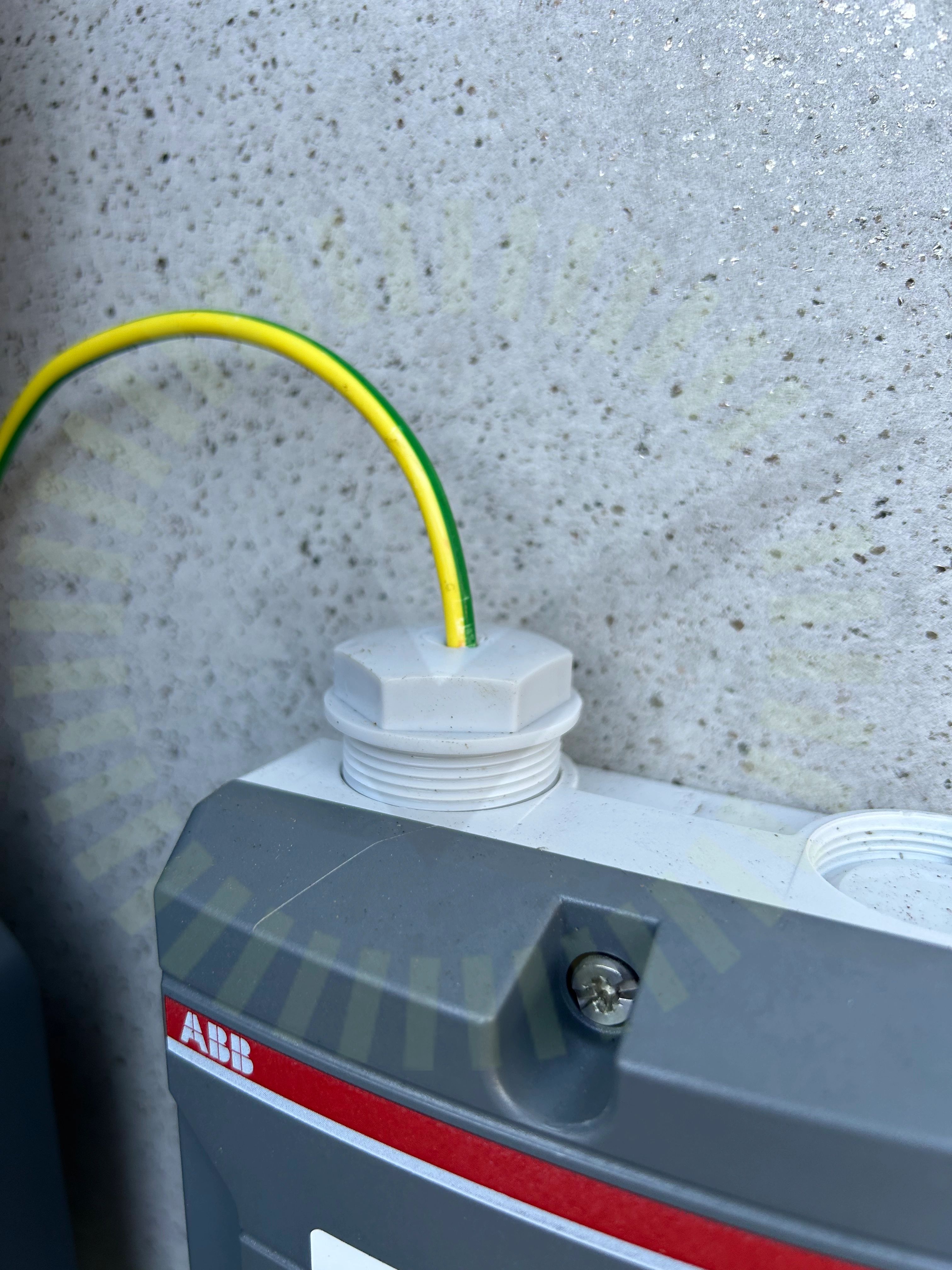

2.1 Förskruvningar
Inte godkänd
Packning felaktigt monterad. Sitter ej åtskruvad i arbetsbrytare.
2.2 Yttre påverkan
Inte godkänd
Säkerhetsbrytare har utsatts för yttre påverkan. Packning monterad på ovansidan av arbetsbrytare utan att sluta tätt mot kabel, detta påverkar IP klassningen på arbetsbrytaren.
Godkända kontrollpunkter
6/8
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/16

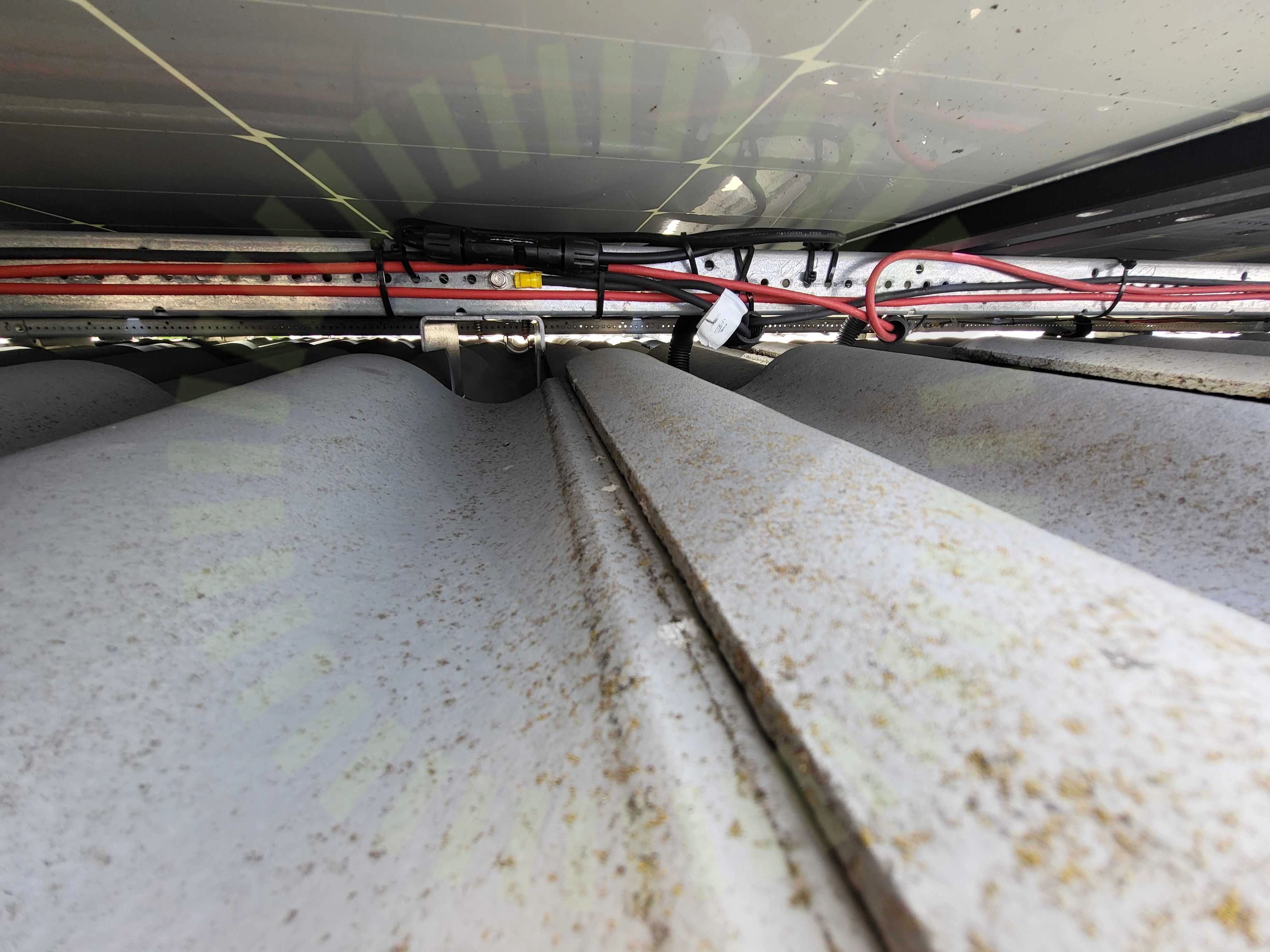

3.1 Panelkablaget generell böjradie
Inte godkänd
Kabelns böjradie är för skarp vid kontaktdon.
Godkända kontrollpunkter
14/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
6/23
4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
4.2 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.3 Säkerhetsavstånd
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera säkerhetsavstånd är inte tillgängligt.

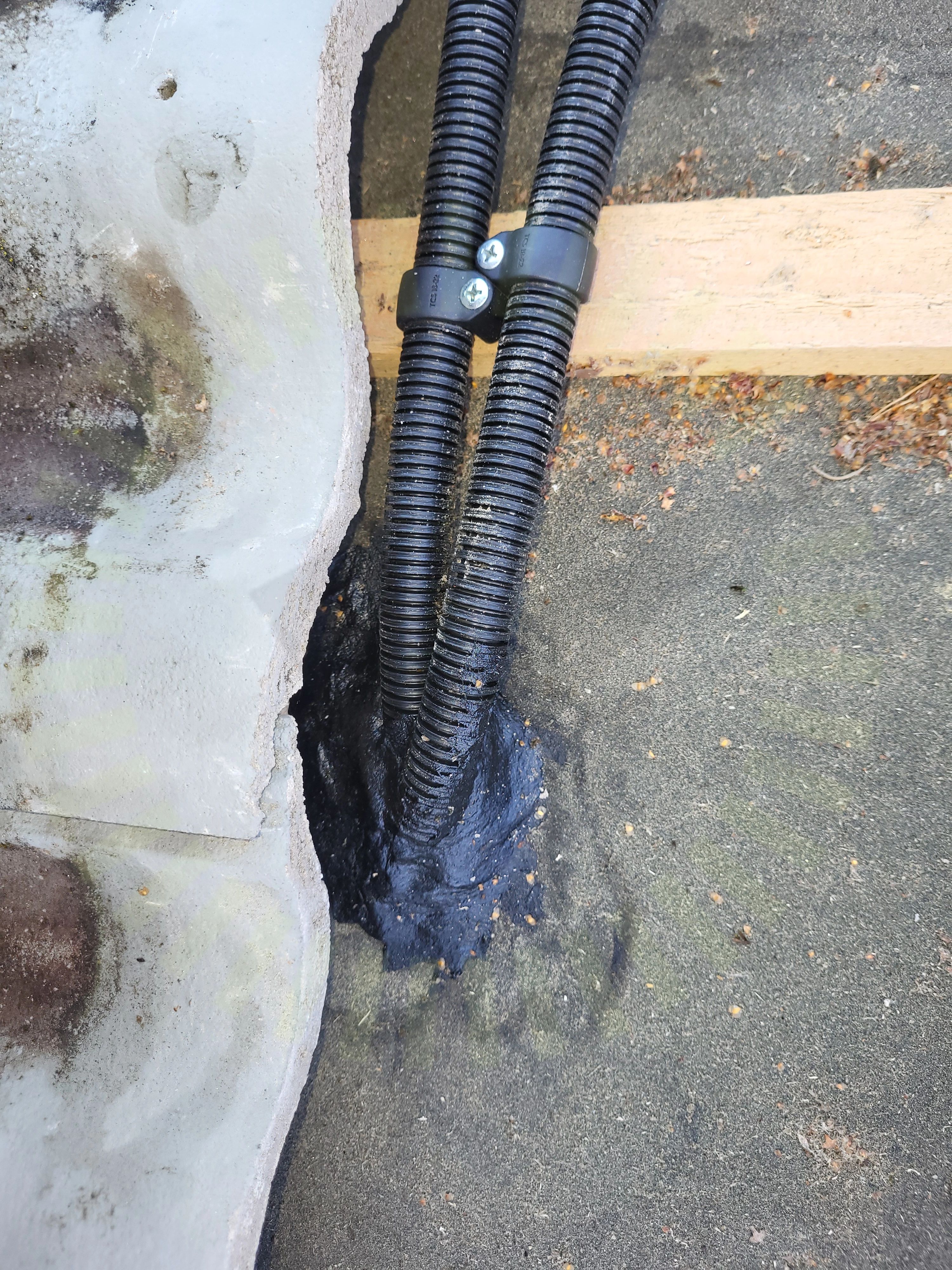

4.4 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
4.5 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

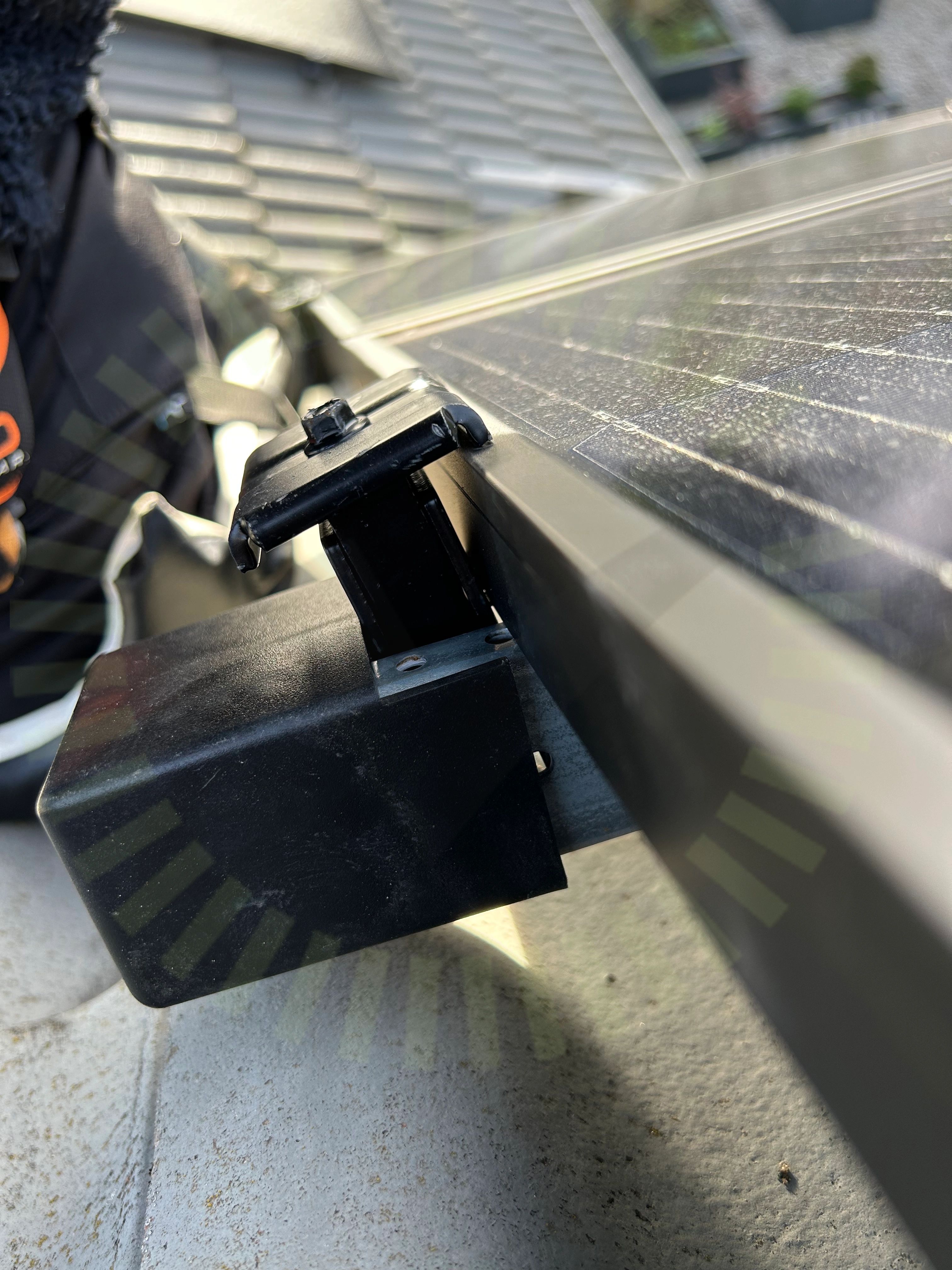

4.6 Ändklämmor
Inte godkänd
Ändklämma ligger inte emot panelens ram.
Godkända kontrollpunkter
17/23
Varselmärkning
Anmärkningar
3/5
5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas på dörr till fasadmätarskåp enligt krav. Se referens.
5.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare. Se referens.

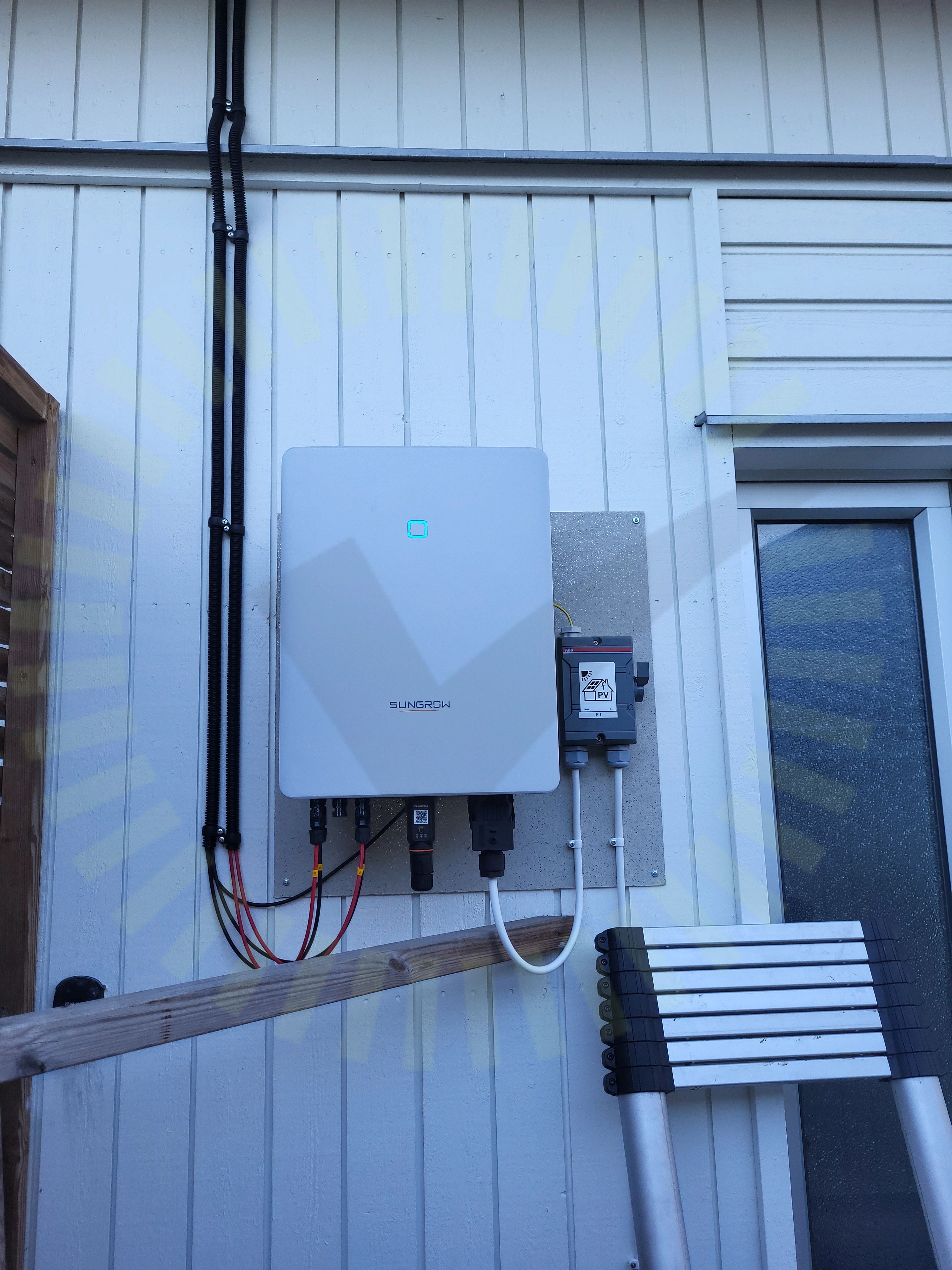

5.3 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
2/5
Växelriktare
Anmärkningar
3/34

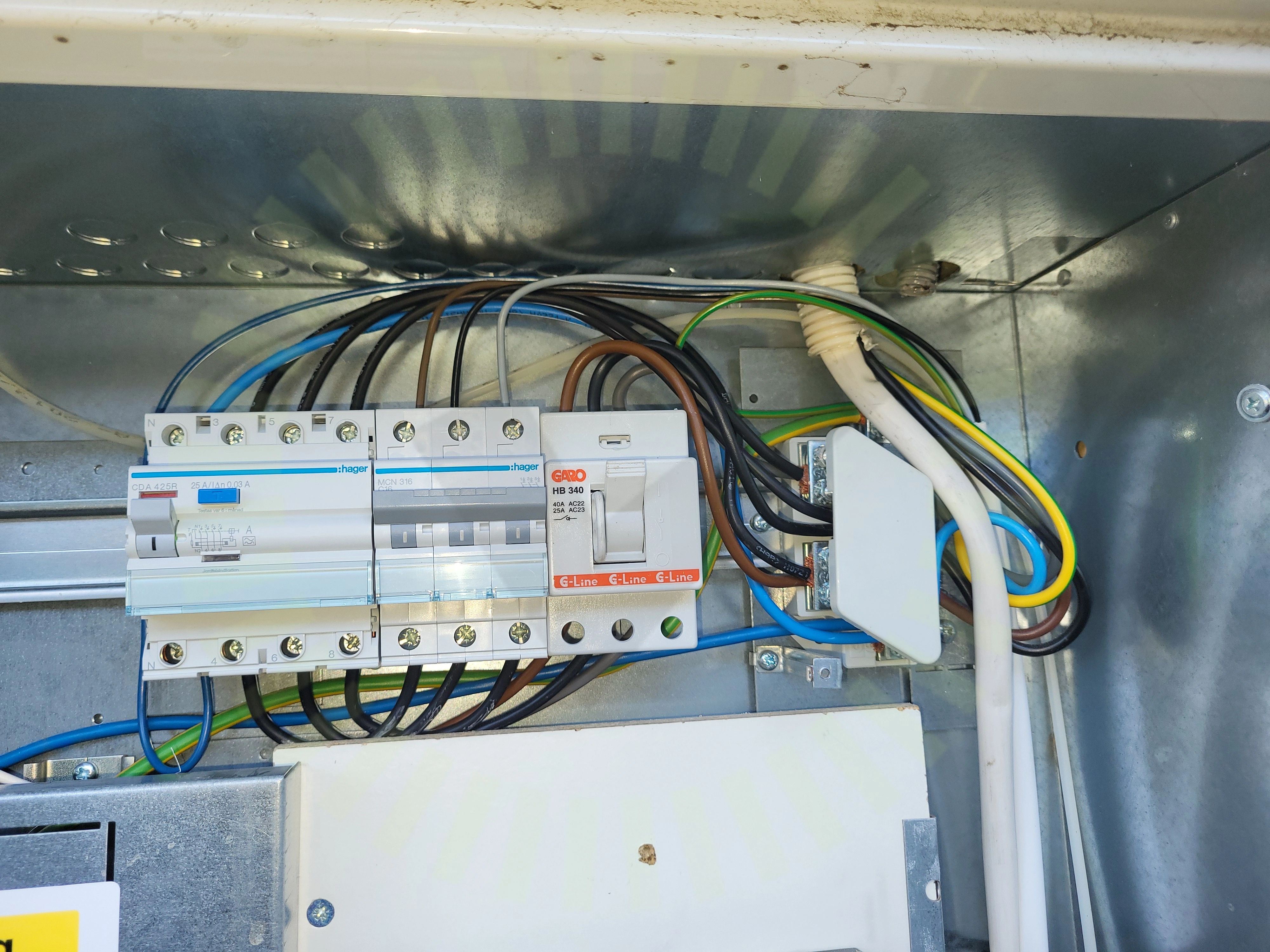

6.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

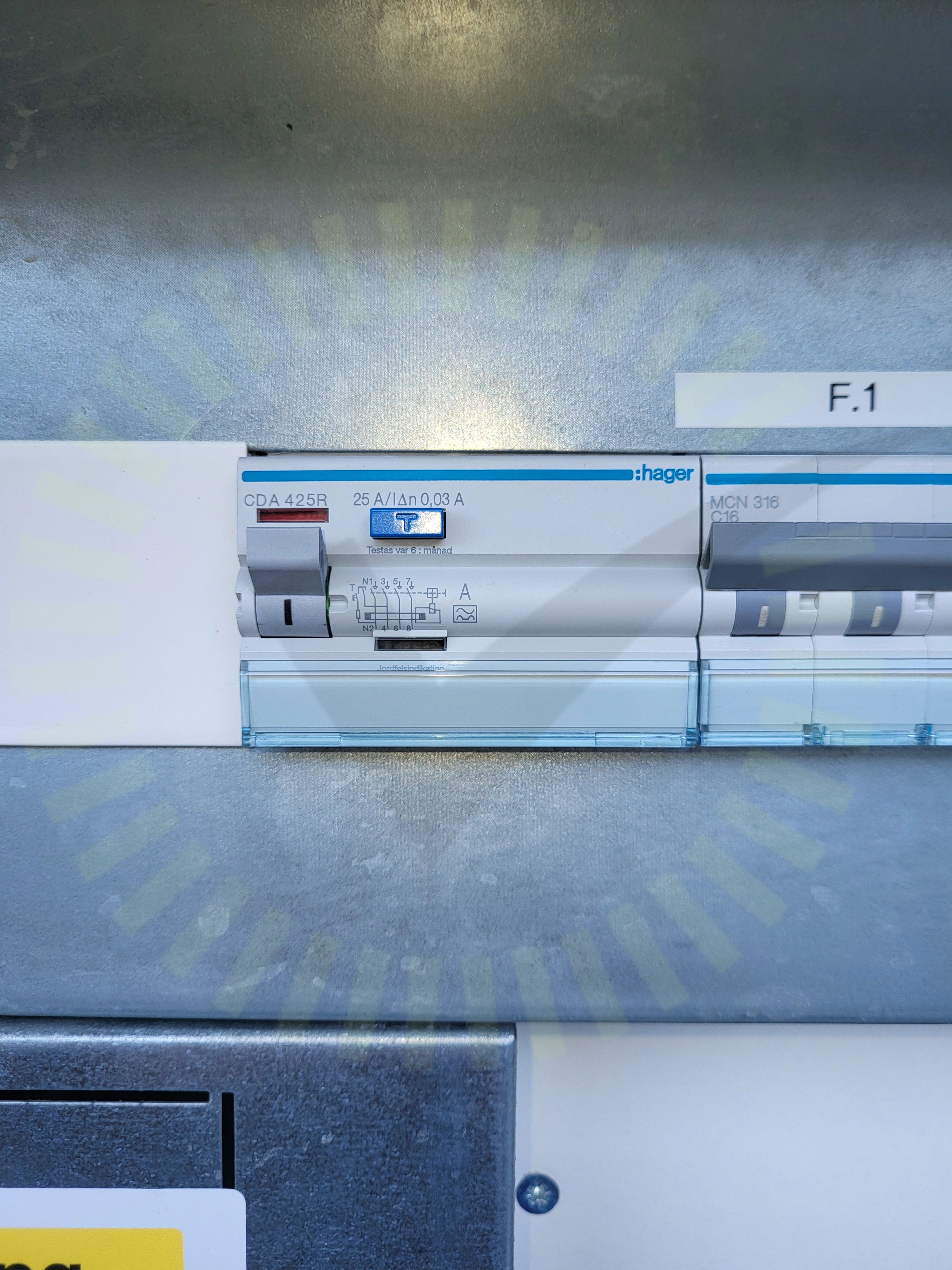

6.2 Jordfelsbrytare
Rekommendation
Jordfelsbrytaren bryter inte på rekommenderad mA.
6.3 Växelriktarens IP klassning
Inte godkänd
Saknar skydd för MPPT ingångar. Detta påverkar IP klassningen på växelriktaren.
Godkända kontrollpunkter
27/34
Ej tillgängligt vid besiktning
4/34
