Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

29 november 2023

Ort

Malmö, Skåne län

Skada vid brytare

Främmande material

Kabeluppfästning

+ 1

89% godkända

11% ej godkända

Om installationen

Paneler

Trina: TSM-DE09.08

Montagesystem

CWL Infästningsplatta med Wasi skena

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, CWL Infästningsplatta med Wasi skena (30)Tak 1, Trina: TSM-DE09.08 (15)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

2.1 Skada vid brytare

Inte godkänd

Förskruvningar till säkerhetsbrytare sitter felaktigt samt blivit deformerade under installation.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Tak 1, CWL Infästningsplatta med Wasi skena

Anmärkningar

6/21

3.1 Använda tätskiktsduk

Inte godkänd

Ingen dokument som påvisar att tätskiktsduken är testad enligt EN 13956.

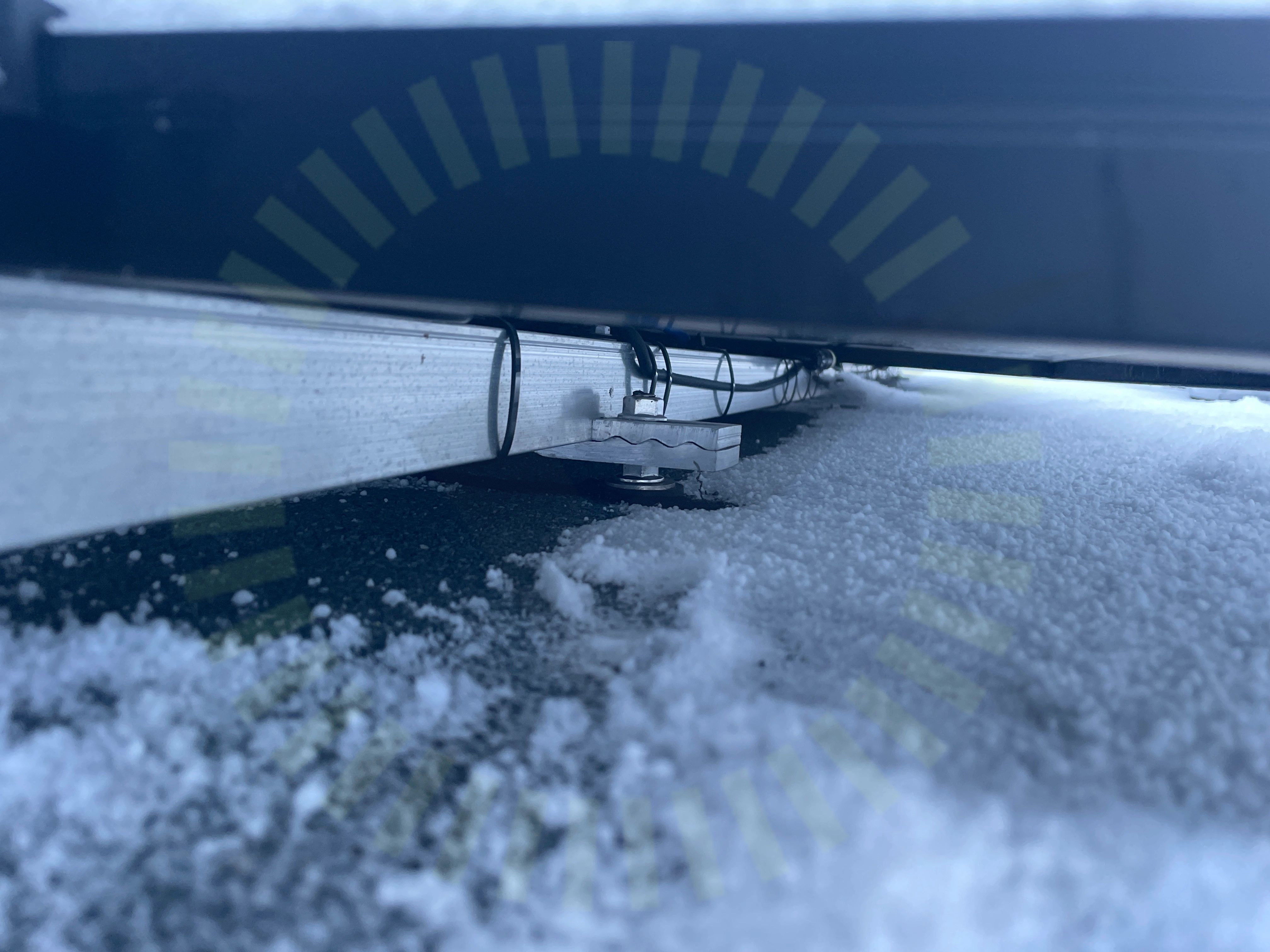

3.2 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Wasi skena, schletter krok med CWL infästningsplatta.

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

3.4 Skenors avstånd till varandra

Inte godkänd

Då en korrekt lastberäkning inte kan tas fram så finns där inget underlag för att kontrollera CC mått mellan skenor.

3.5 Snö- och Vindlastberäkning

Inte godkänd

En korrekt lastberäkning kan inte tas fram då det är blandade montagesystem.

Tillverkarens montageanvisningar

3.6 Tätskiktsplattor CC mått

Inte godkänd

Då en korrekt lastberäkning inte kan tas fram så finns där inget underlag för att kontrollera CC mått mellan infästningar.

Godkända kontrollpunkter

13/21

DC kabel förläggning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Potentialutjämningsledare

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/21

Svetsning takpapp

Tätskiktsplattor Infästning

Tak 1, Trina: TSM-DE09.08

Anmärkningar

2/14

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida vid flertalet ställen.

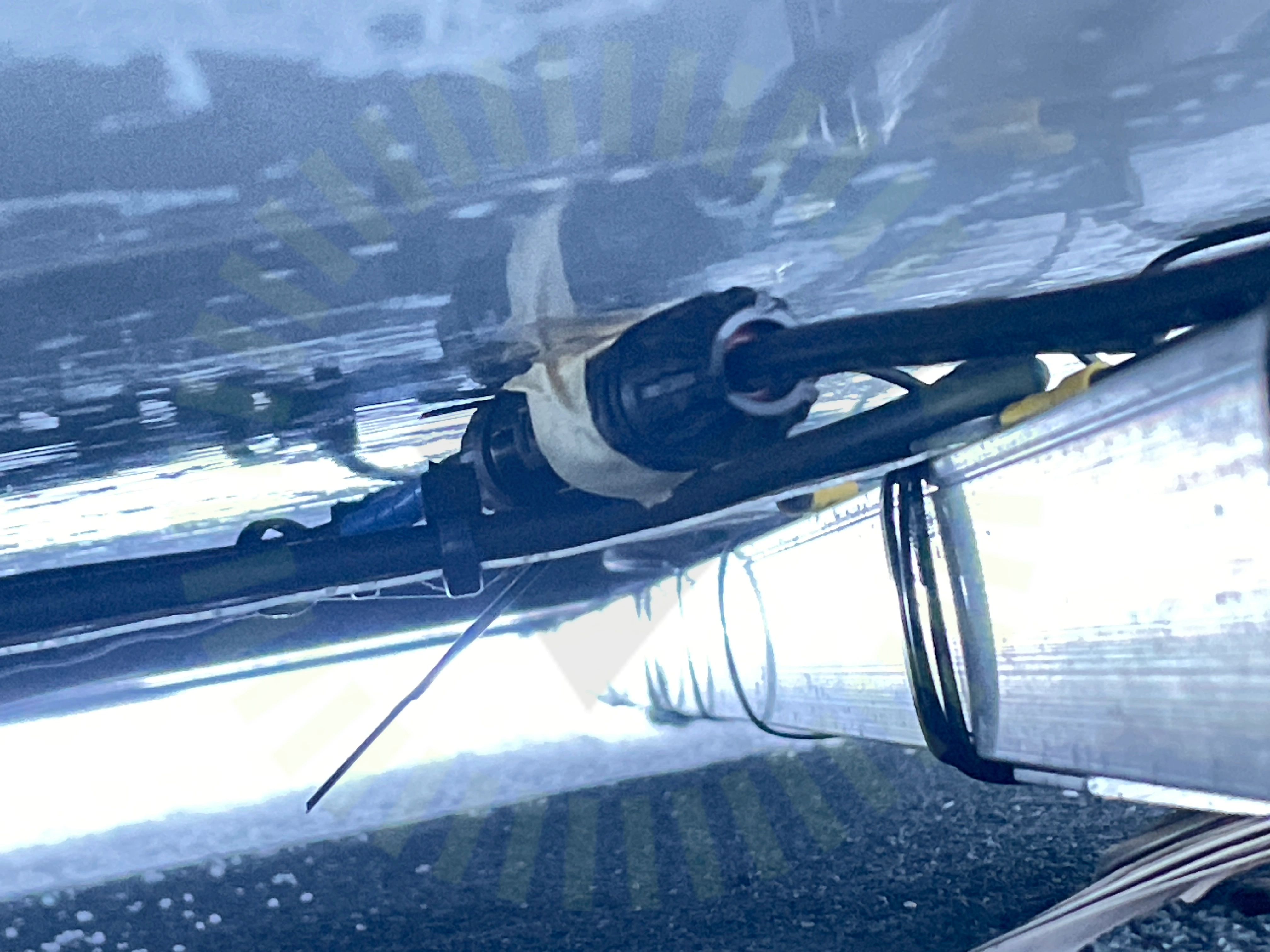

4.2 Kontaktdon

Inte godkänd

Tejp, klistermärke eller krympslang får inte monteras över kontaktdonet. Förekommer på flertalet ställen.

Godkända kontrollpunkter

10/14

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Panelkablaget generell böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

2/14

Punktbelastning

Skador på panel

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

37/37

AC anslutning växelriktare

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
