Besiktningsrapport

8.7

Installation av

1KOMMA5°

Datum

29 maj 2023

Ort

Furulund , Skåne län

Föremål mot bakstycke

Kopplingslåda

Klämmor rätt förläggning

+ 6

86% godkända

14% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Optimerare

SolarEdge: S-Serie

Montagesystem

Weland Stål: Papptak

Växelriktare

SolarEdge: SE5-10K RWS

Tillbehör

Elmaterial: Kapsling

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (15)Tak 1, SolarEdge: S-Serie (5)Tak 1, Weland Stål: Papptak (25)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Kapsling

Anmärkningar

2/9

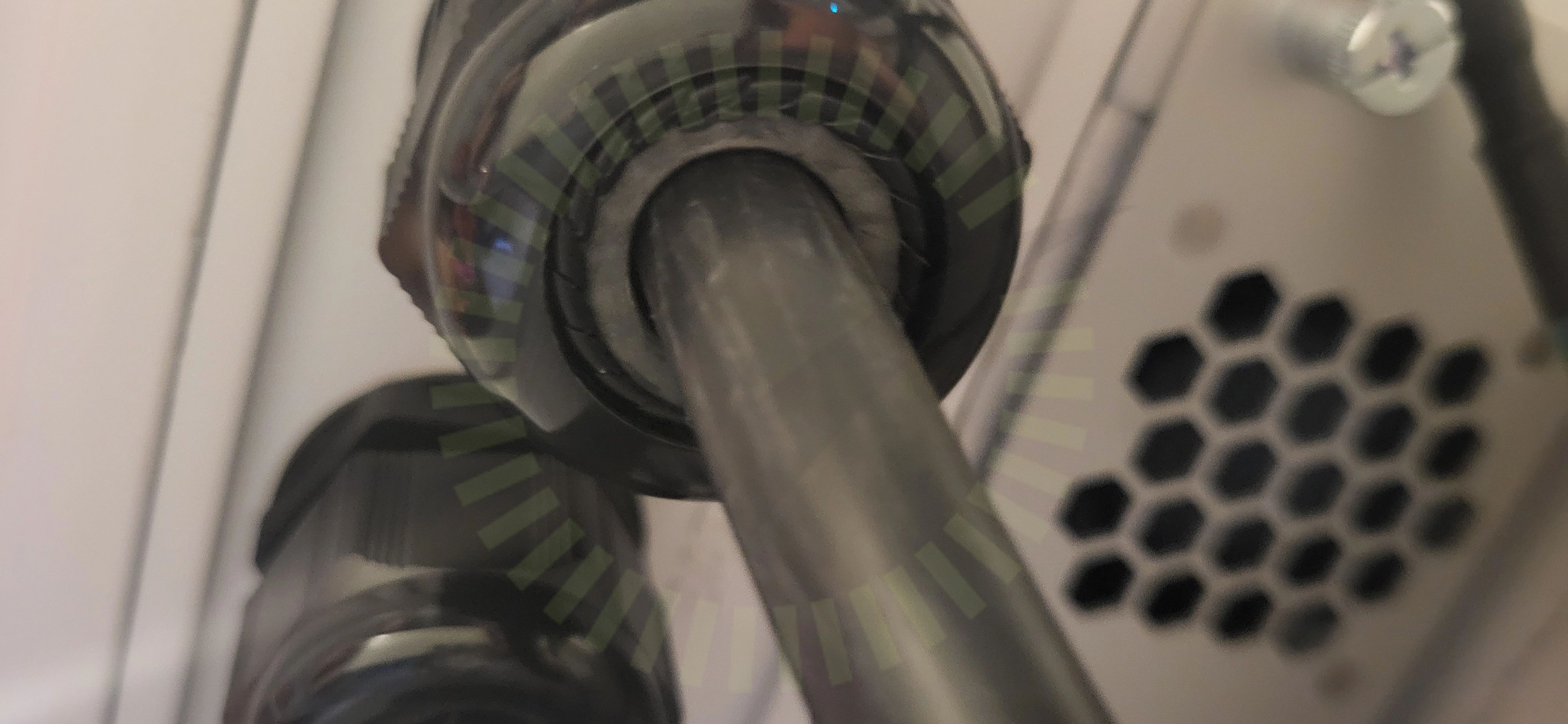

2.1 Förskruvningar

Inte godkänd

Förskruvning är ej åtdragen tillräckligt.

SS 436 40 00 (134)

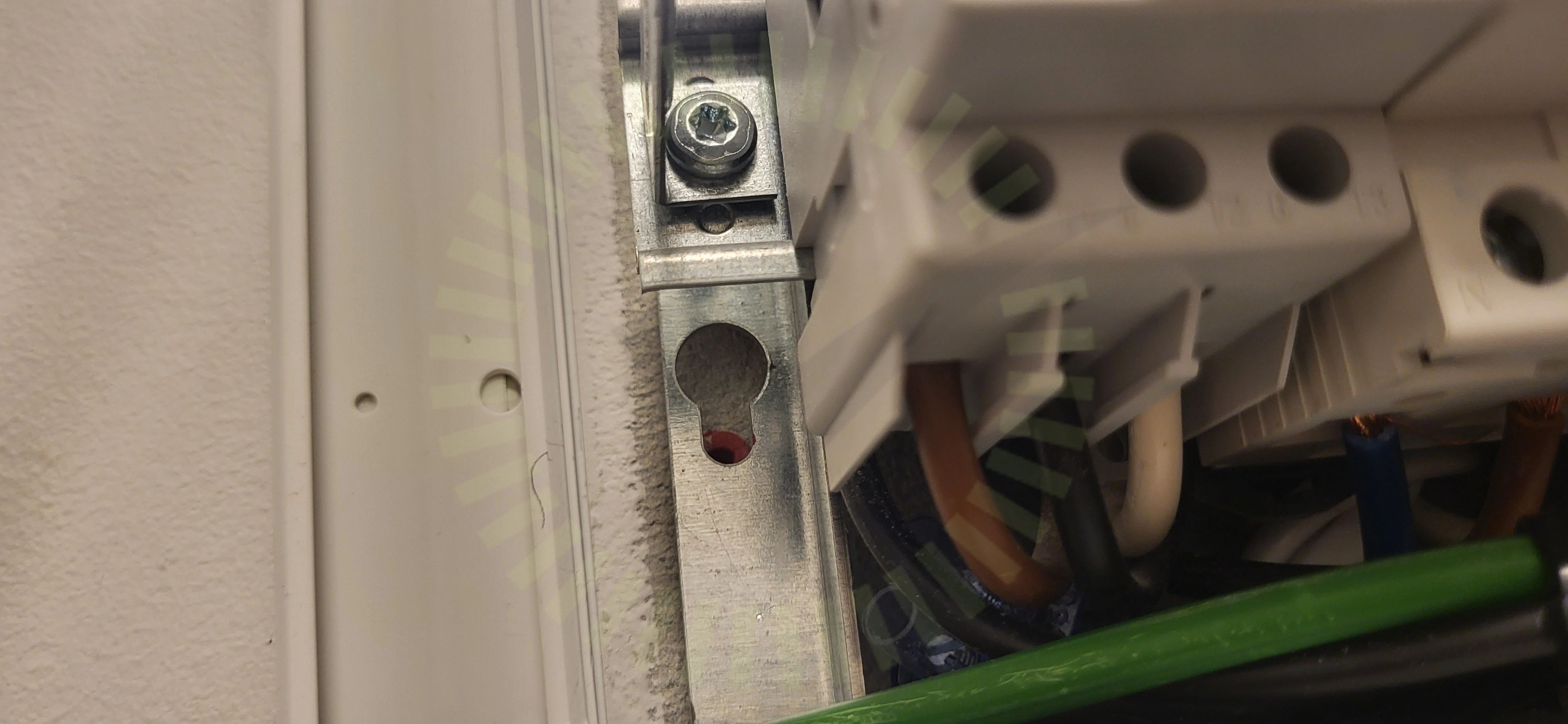

2.2 Infästning

Inte godkänd

Skruv saknas i infästningen i väggen.

SS 436 40 00 (132.5)

Godkända kontrollpunkter

7/9

Brytare

Böjradie

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

2/15

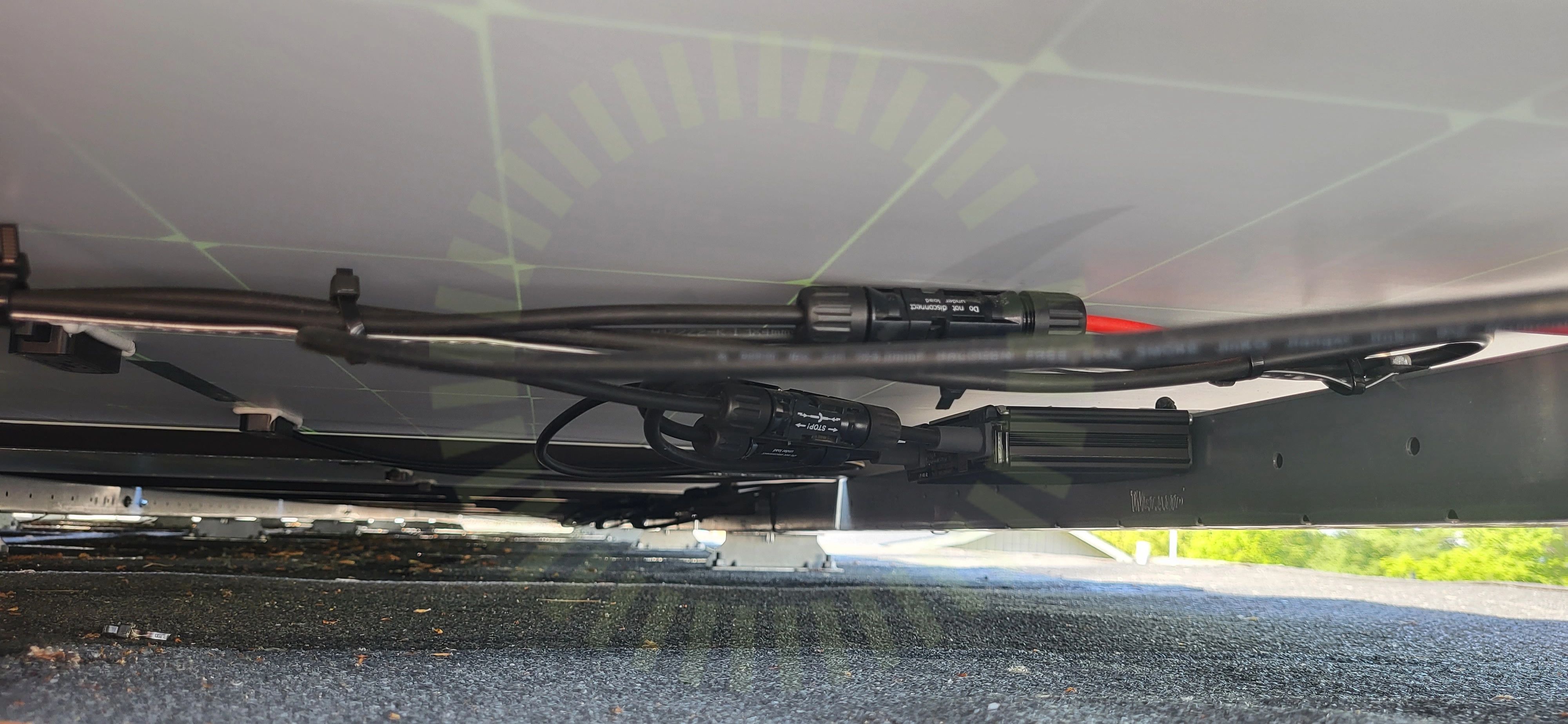

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

3.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

13/15

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

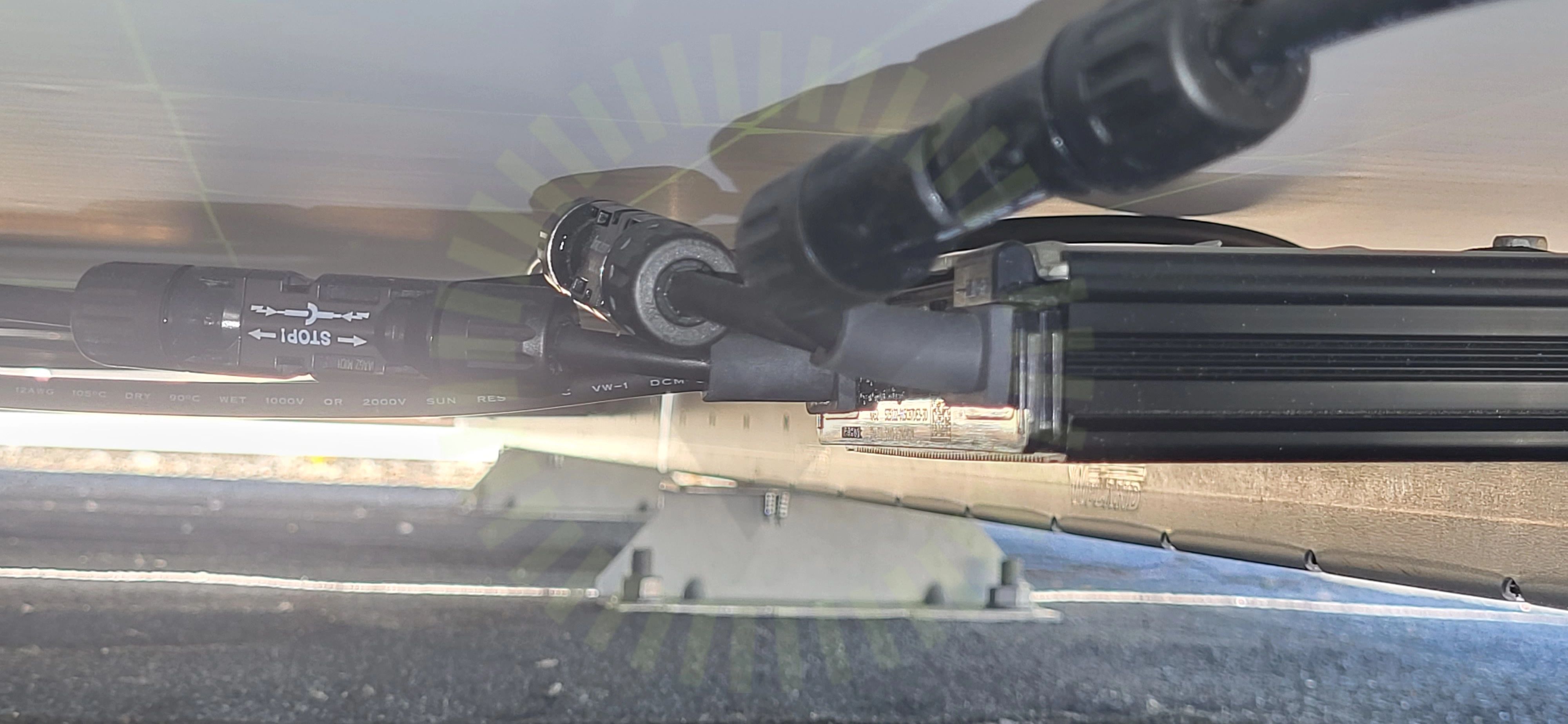

4.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Tak 1, Weland Stål: Papptak

Anmärkningar

5/23

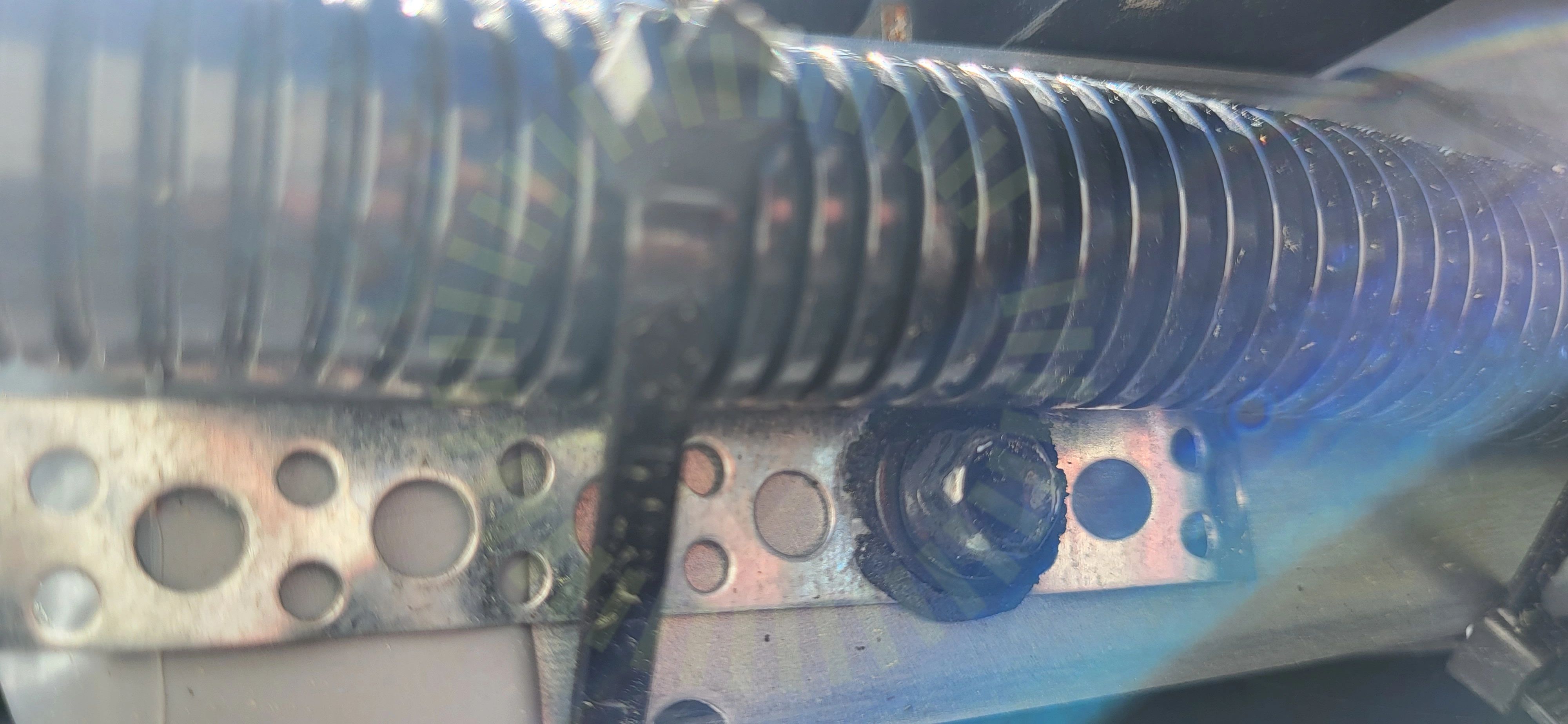

5.1 Främmande material

Inte godkänd

Weland Stål lämnar endast full garanti på hela system levererade från de själva. Fel skruv använd.

Garanti standardprodukter | Version 1 - 200813

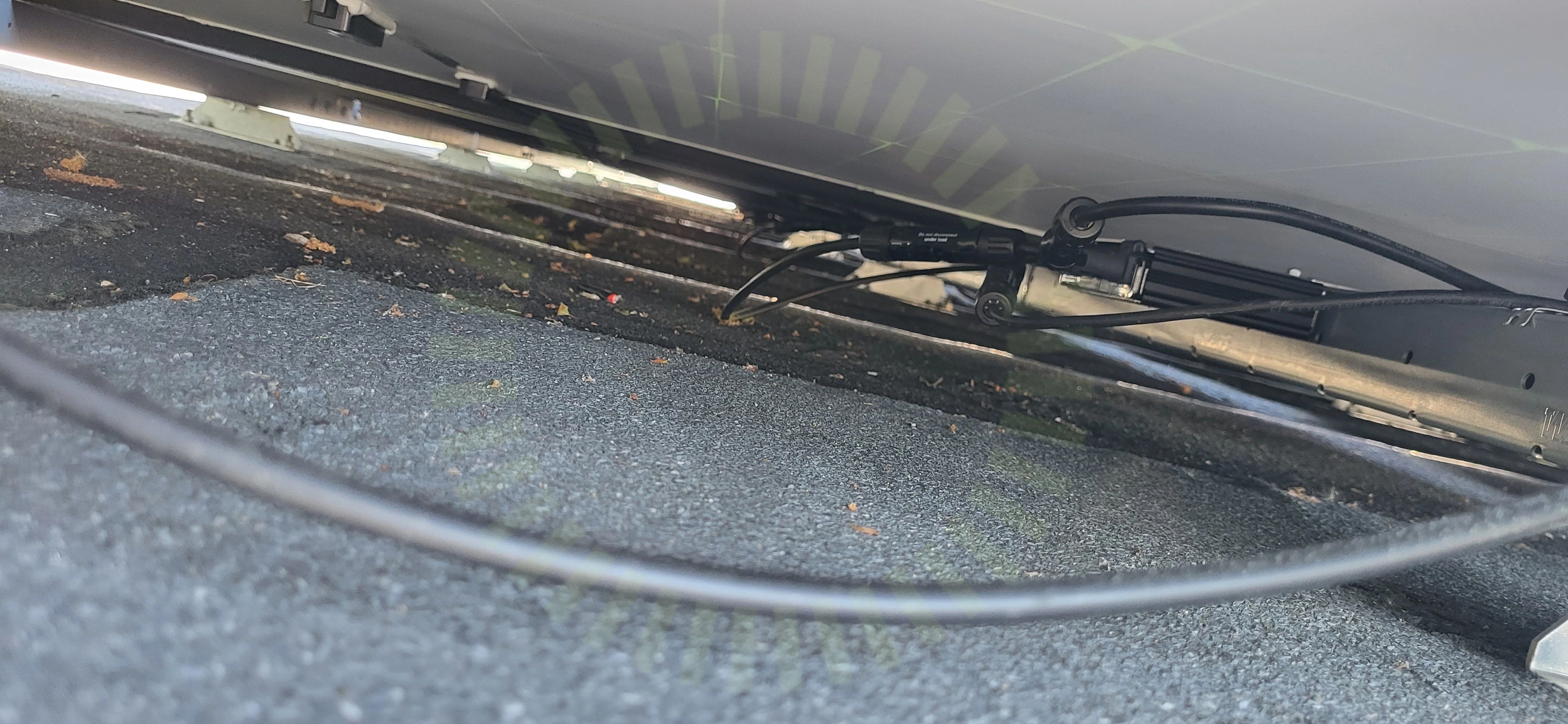

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

5.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

5.4 Svetsning av papp

Inte godkänd

Svetsningen av pappen är inte okej , luft finns under den.

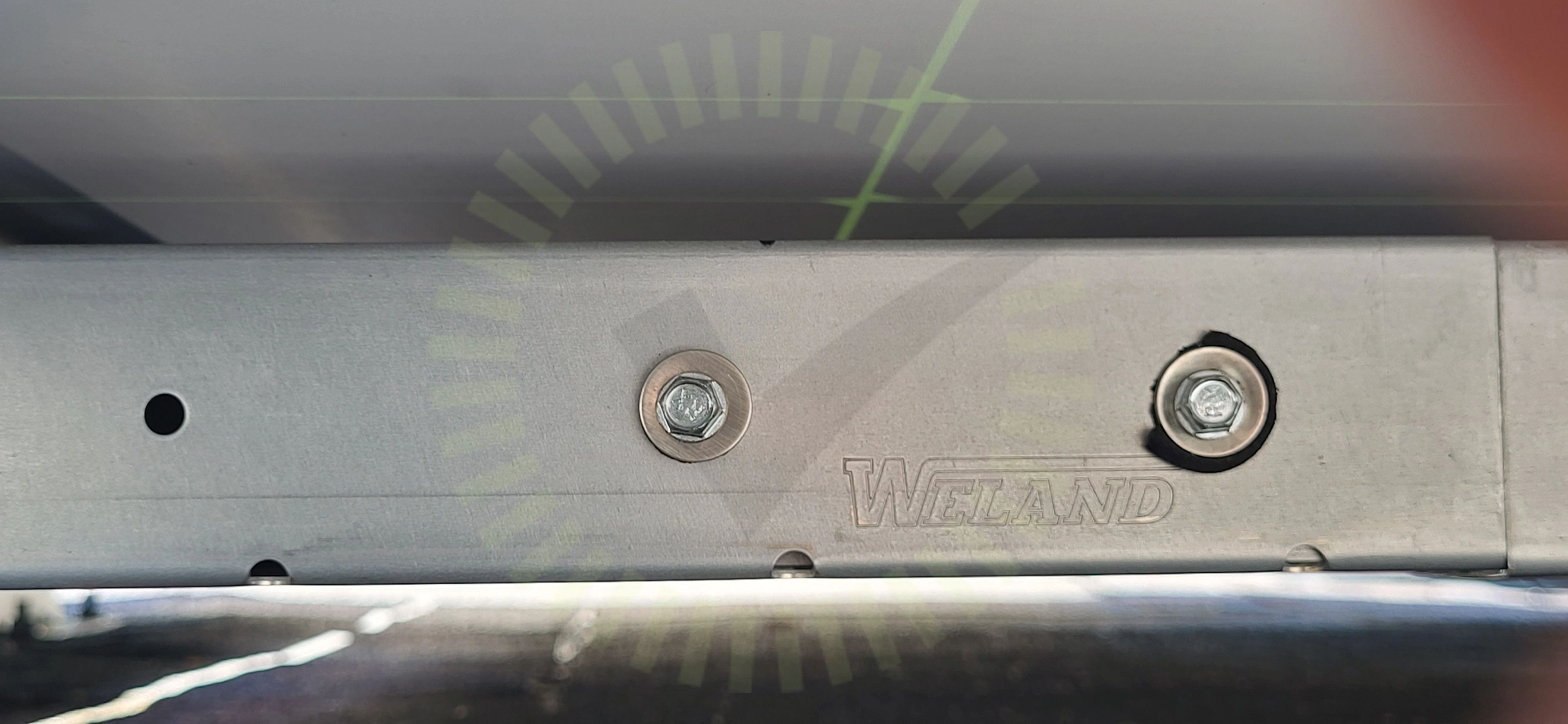

5.5 Skenskarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Fel skruvar är använda.

MA5103 Sid 1 (2) | Version 4 - 201103

Godkända kontrollpunkter

17/23

Använd tätskiktsduk

CC infästningar

DC kabel förläggning

Fastskruvning av stödplatta

Föremål mellan skena och panelram

Infästning: Infästning Råspont

Kabeldragning mellan takytor

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

C-profil

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/33

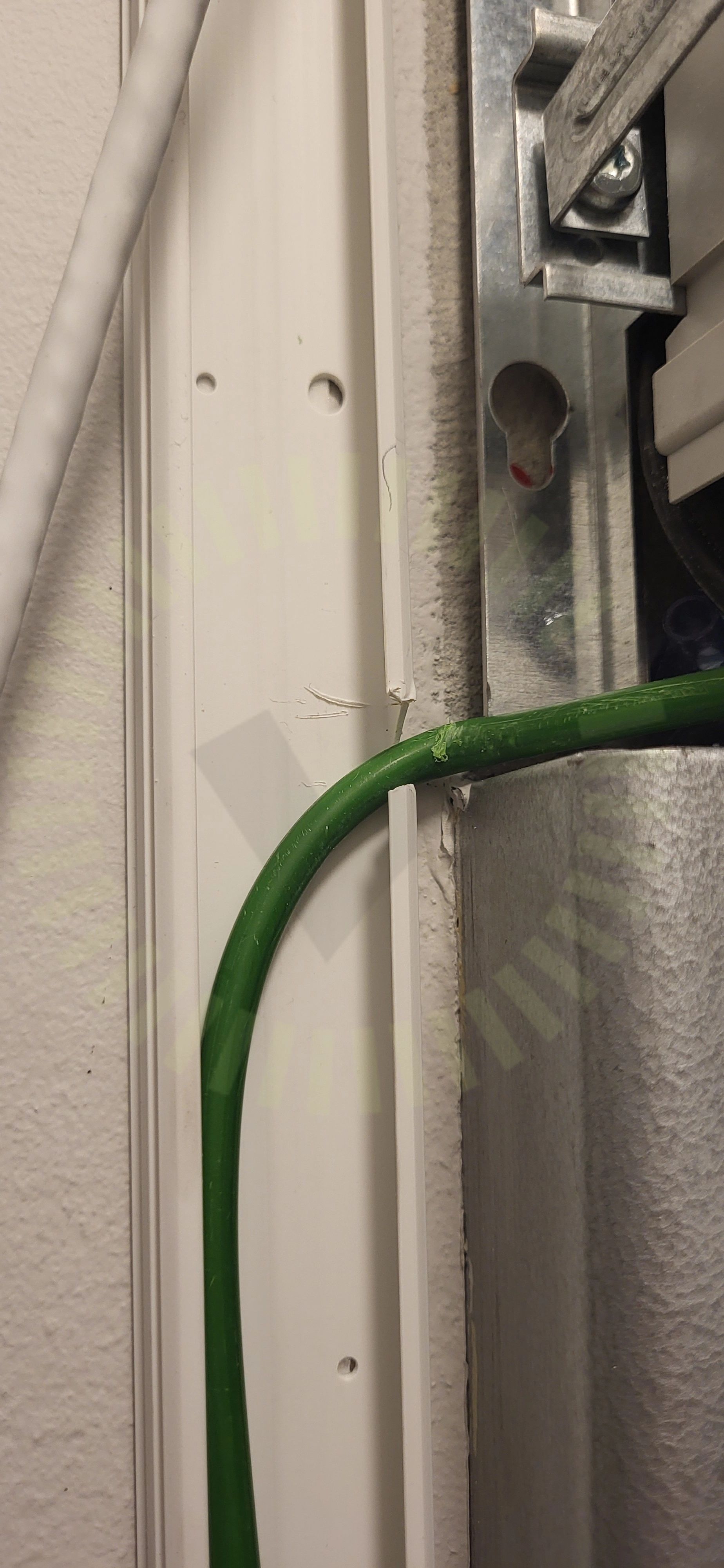

7.1 Skadat kablage

Inte godkänd

Kommunikationskabeln till smartmätaren är klämd i centralens kåpa.

7.2 Placering: Avstånd

Inte godkänd

Avstånd till tak 320mm och avstånd till vägg är 75mm.

Tillverkarens anvisningar

7.3 Växelriktare: El: Dimensionering

Inte godkänd

Uträkning från solar edge design saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

30/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Genomföringar

Huvudsäkring

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering: Infästning

Placering: Vinkel

Strängdesign

Säkringsdimension

Uppskalad ledare

Väderbeständigt material

Växelriktare: Placering: Ventilation

Växelriktare: El: Förskruvning

Växelriktare: El: Kabel

Växelriktare: El: Kontakter

Växelriktare: Installation

Växelriktare: Internet

Växelriktare: Placering: Utrymme

Växelriktare: Placering: Värmeutveckling
