Besiktningsrapport

Innan projektstart diskuterade kund och leverantör om layout då kund ville maxa sitt tak. En av panelerna skulle skuggas och optimerare kom på tal. Kund skickade mail kring detta och ville få mer information men fick aldrig någon återkoppling av leverantör, flera mail skickades från kund. Montaget påbörjades utan återkoppling av optimerarna och kund frågade montörerna kring detta och fick till svar att det skulle dem ordna. Montaget fortsatte och kund frågade åter och fick då svar att det inte gick att ha optimerare, detta resulterade i att kund var tvungen att ta bort 3 paneler från taket.

Mätningar av DC strängar saknas. Finns enbart på bilder när mätning blir gjort. Framgår ej vilken slinga som är vilken.

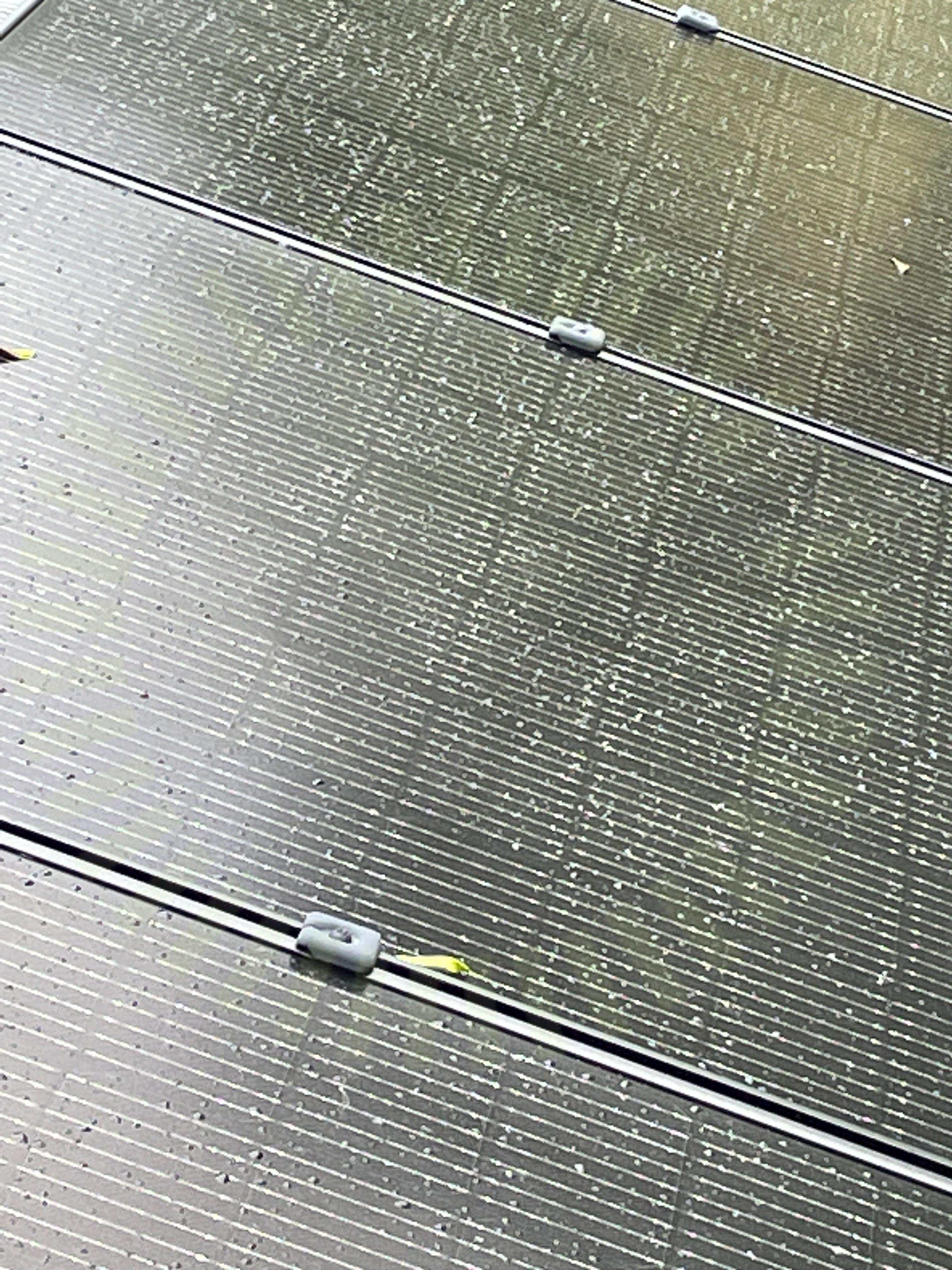

Mittklämmans dräneringskanal är inte vänd neråt på flertalet ställen.

Kablage ligger klämd och mot skarp kant.

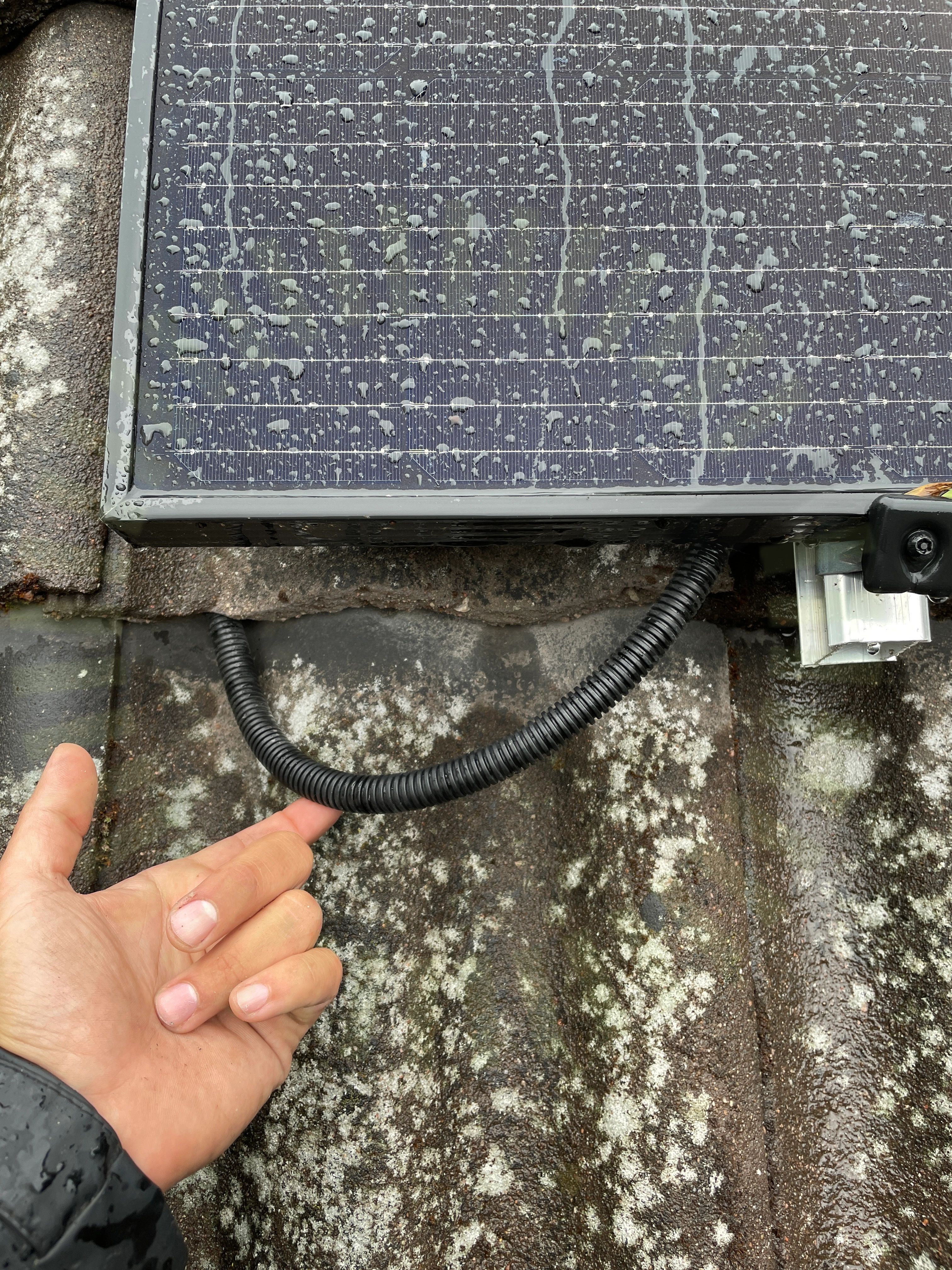

Kablage ligger ej uppfäst utanför panelfältet.

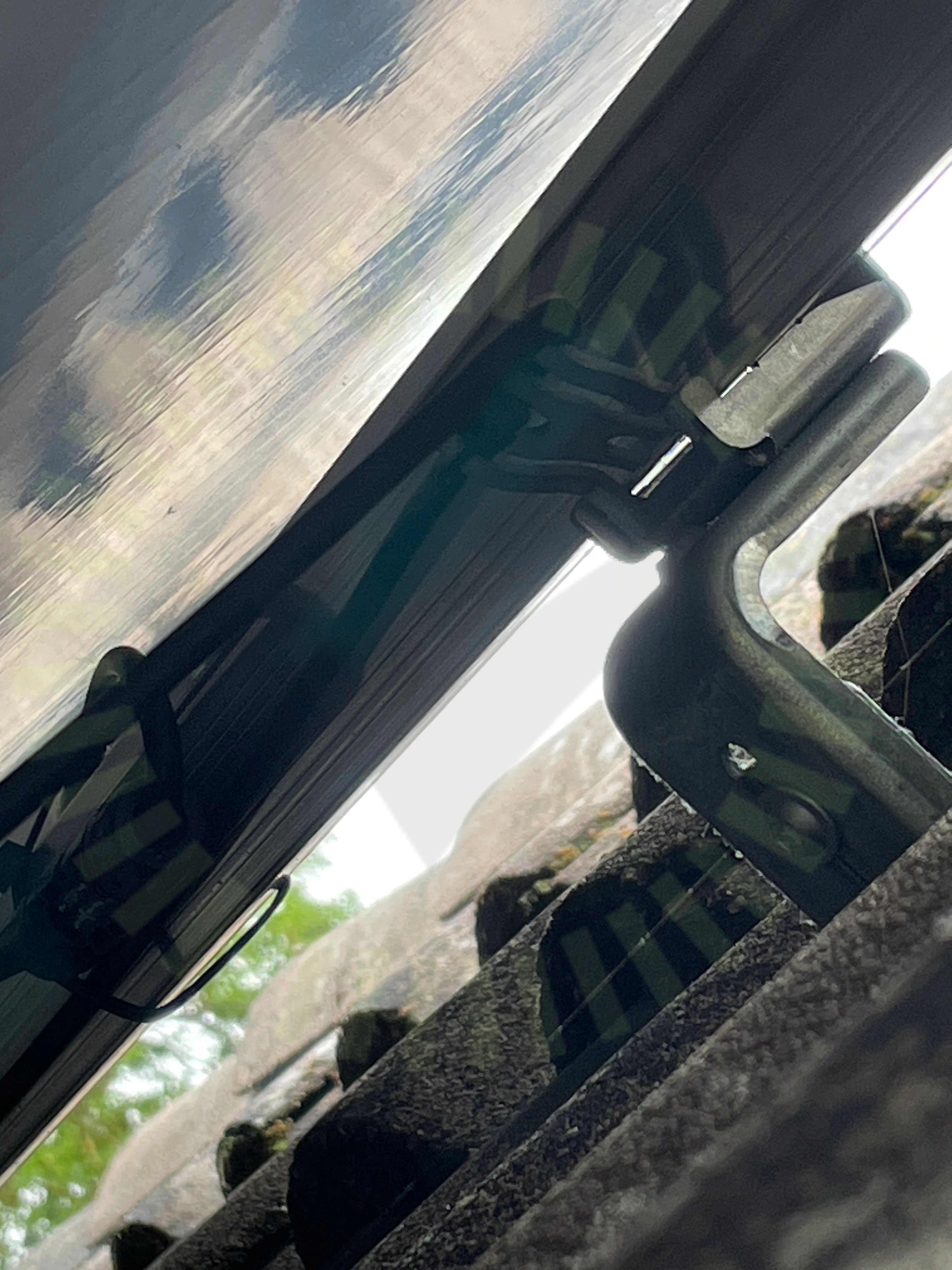

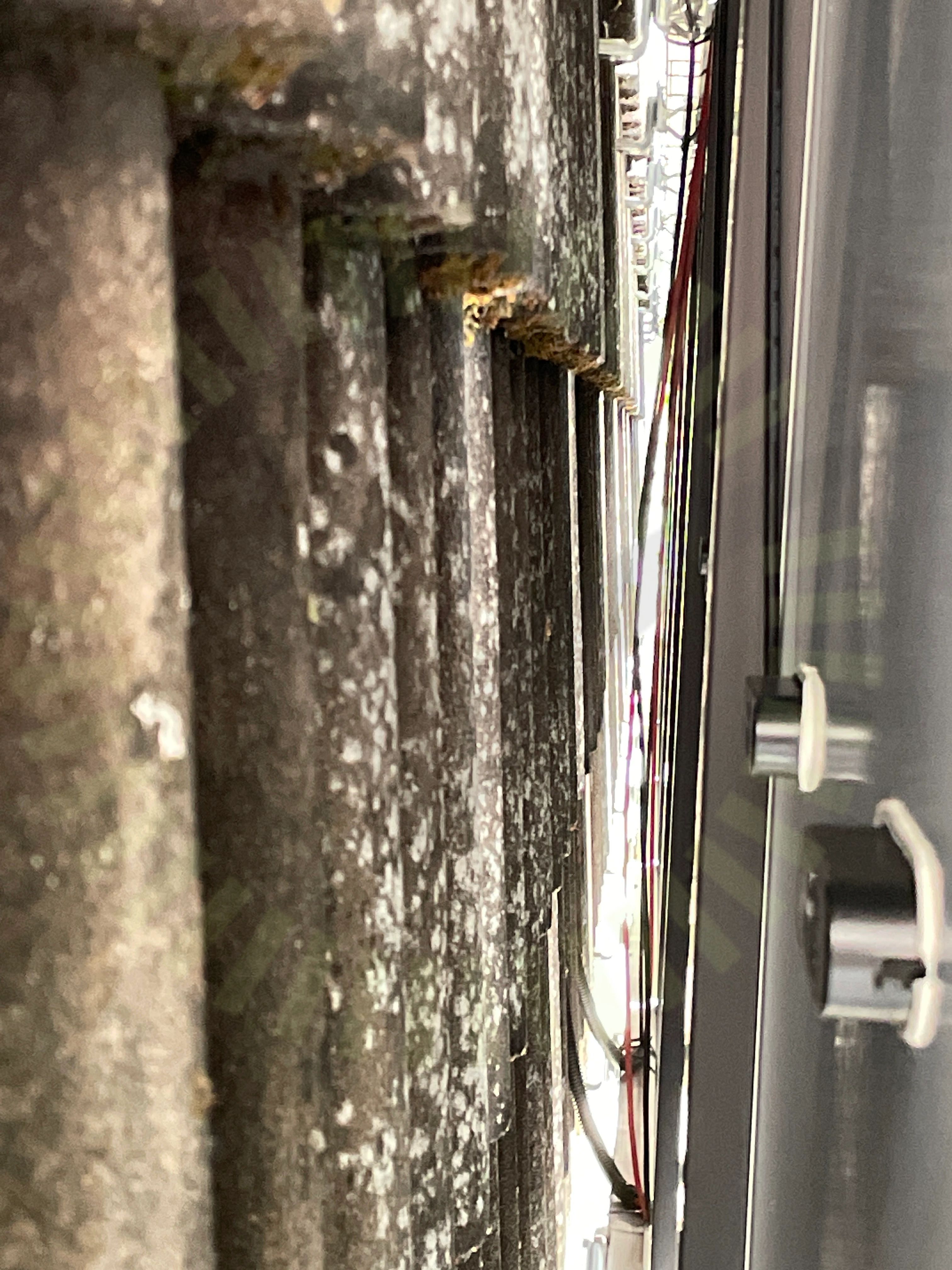

Kabeluppfästning är bristfälligt utförd under samtliga panelfält. Både hängande och hårt dragna kablar.

Klämman är för hårt åtdragen och har skadat skenan, detta generellt på panelfälten.

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan, förekommer på flertalet ställen under samtliga panelfält.

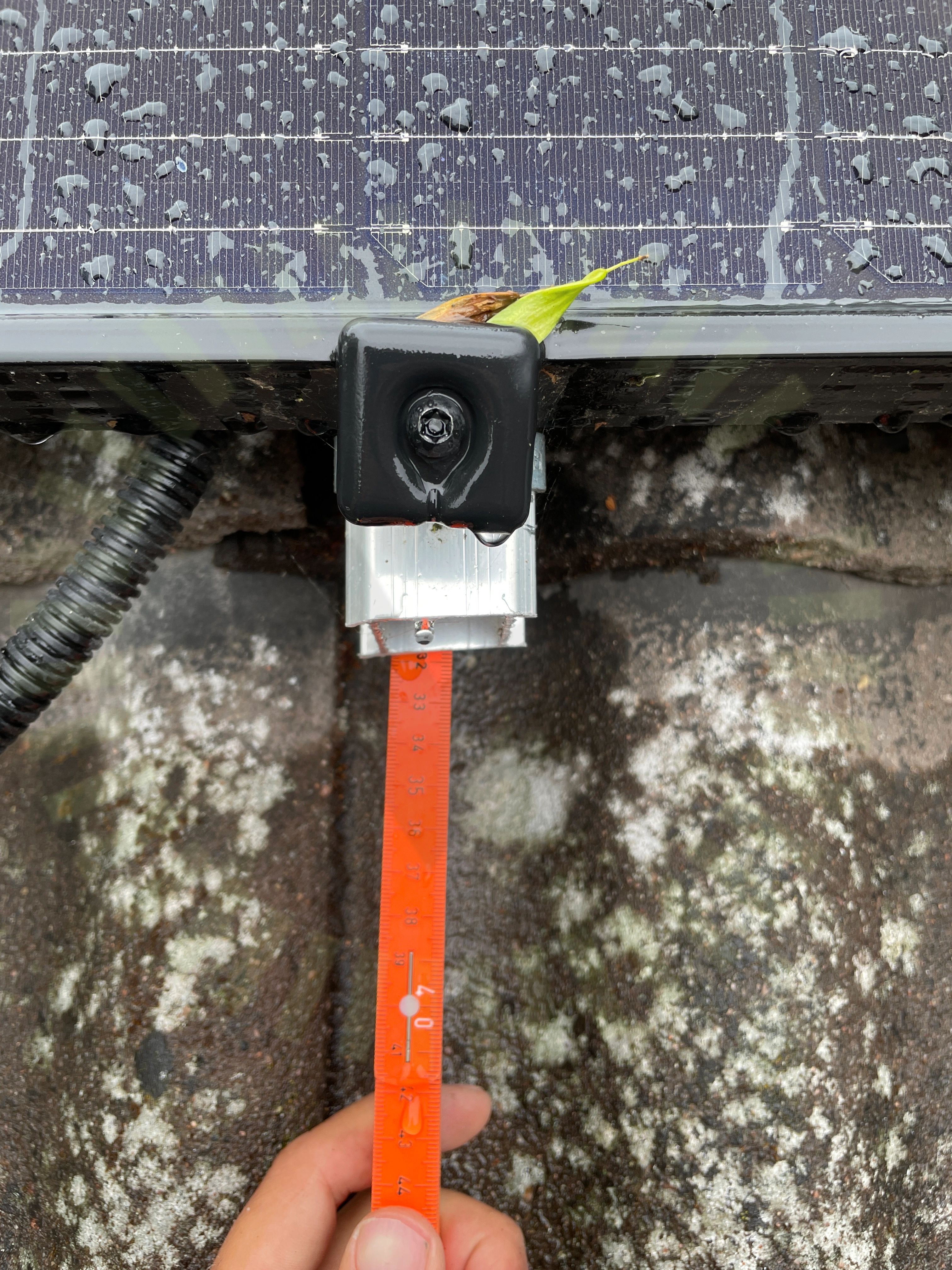

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer generellt.

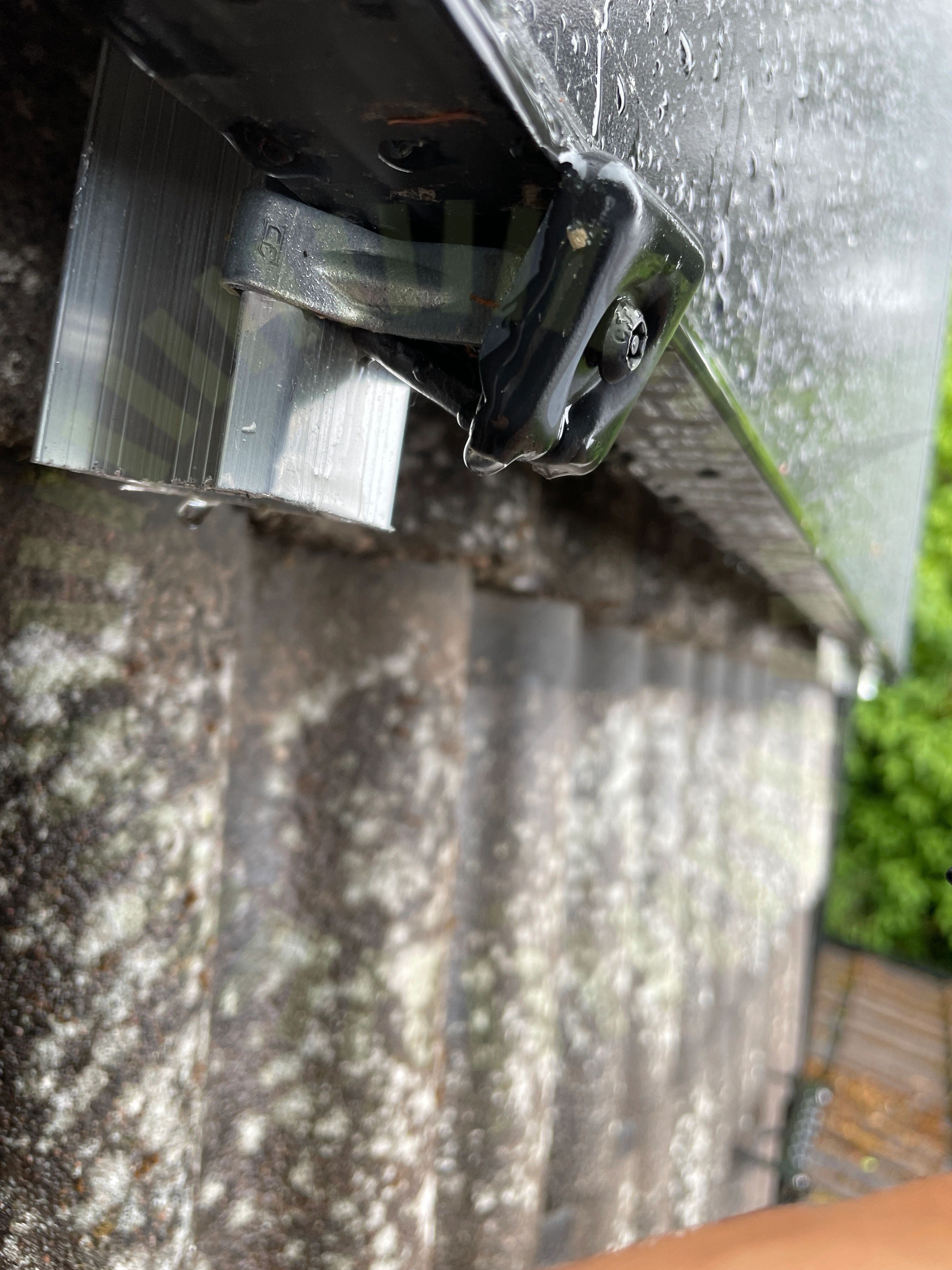

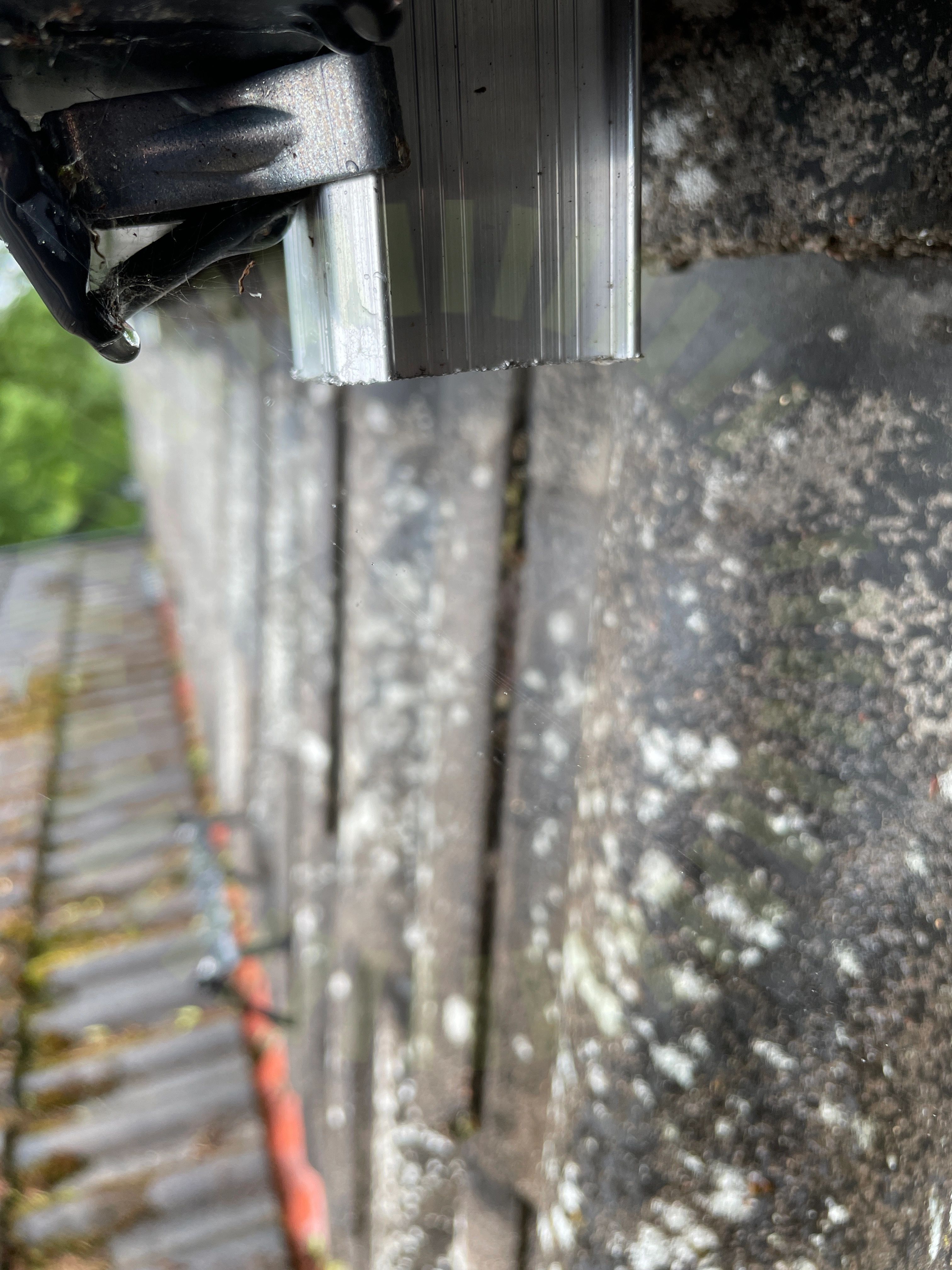

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Buntbandet är avklippt på sådant vis att det trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

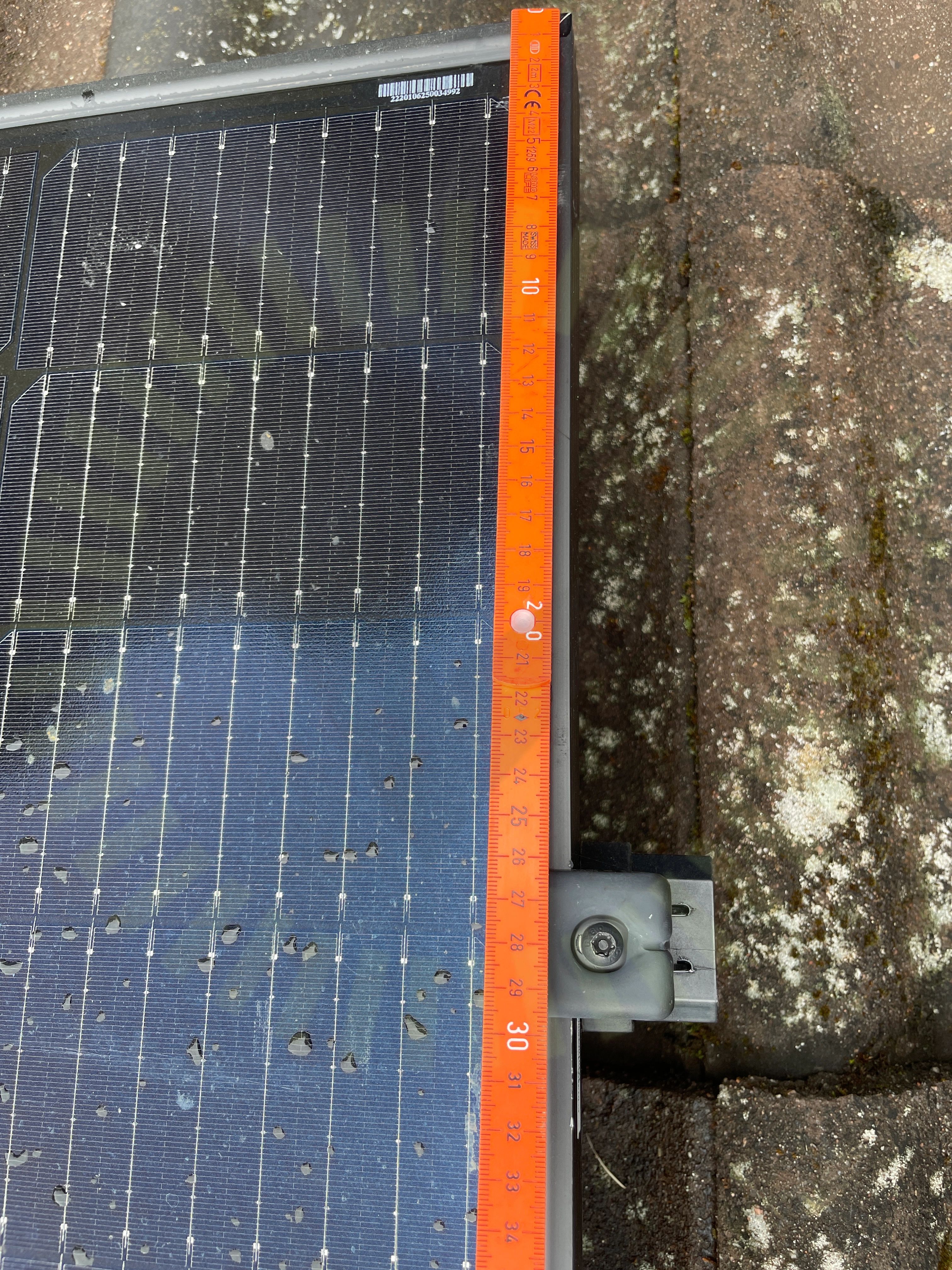

Fästen är inte placerade inom tillverkarens angivna zon.

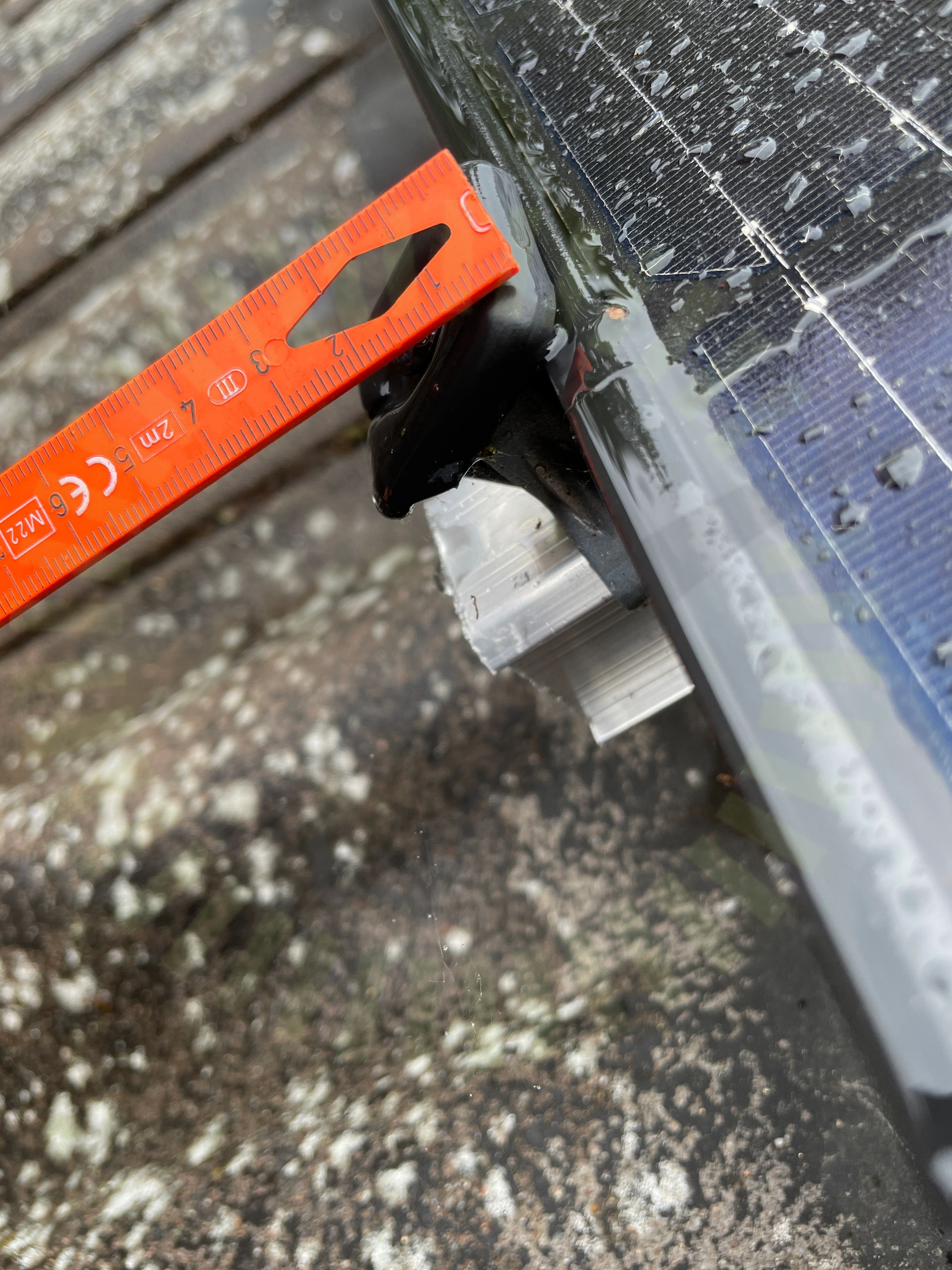

Klämman överlappar inte tillräckligt på samtliga av panelfältens ram. Uppmätt mått 2mm.

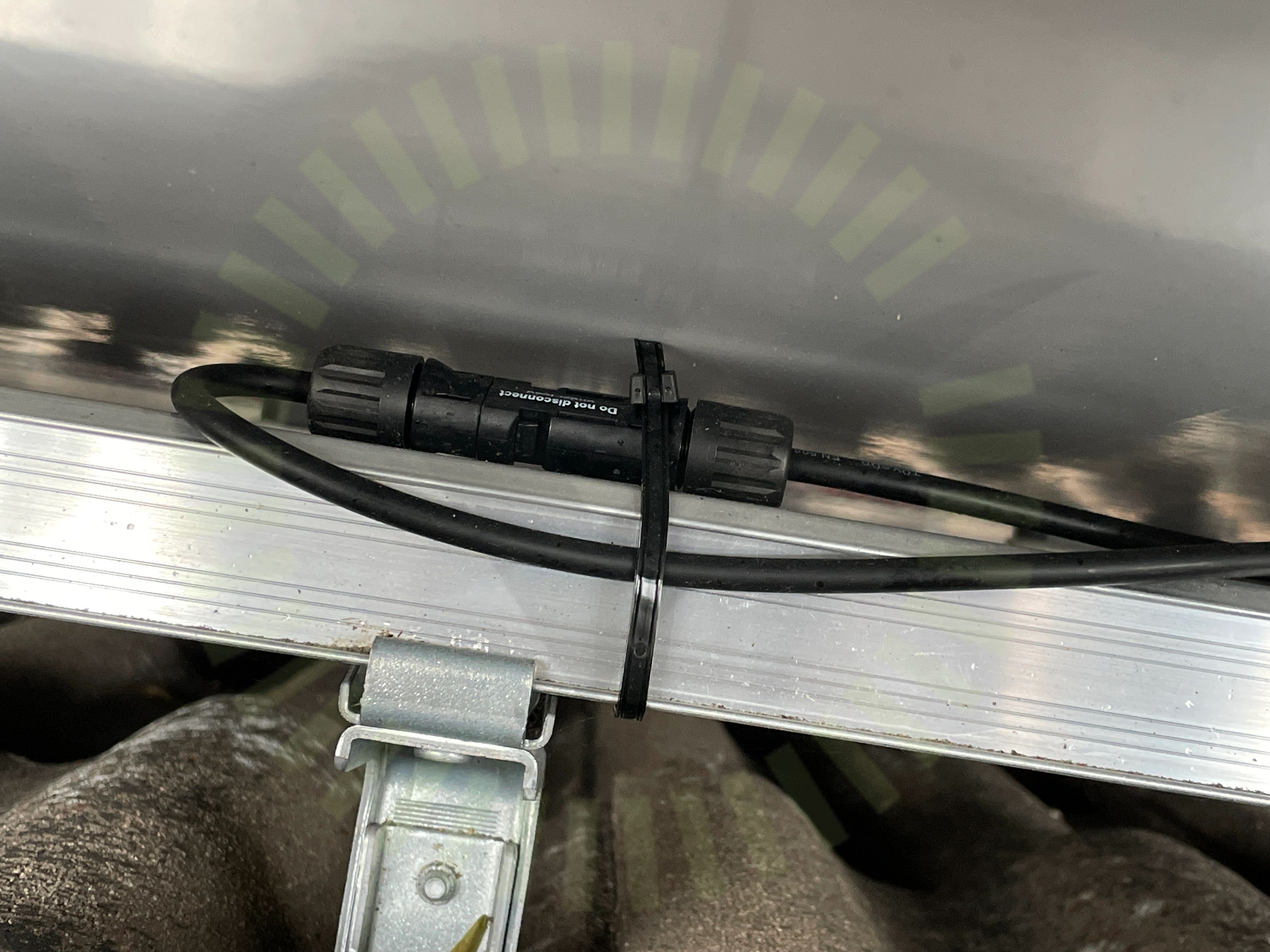

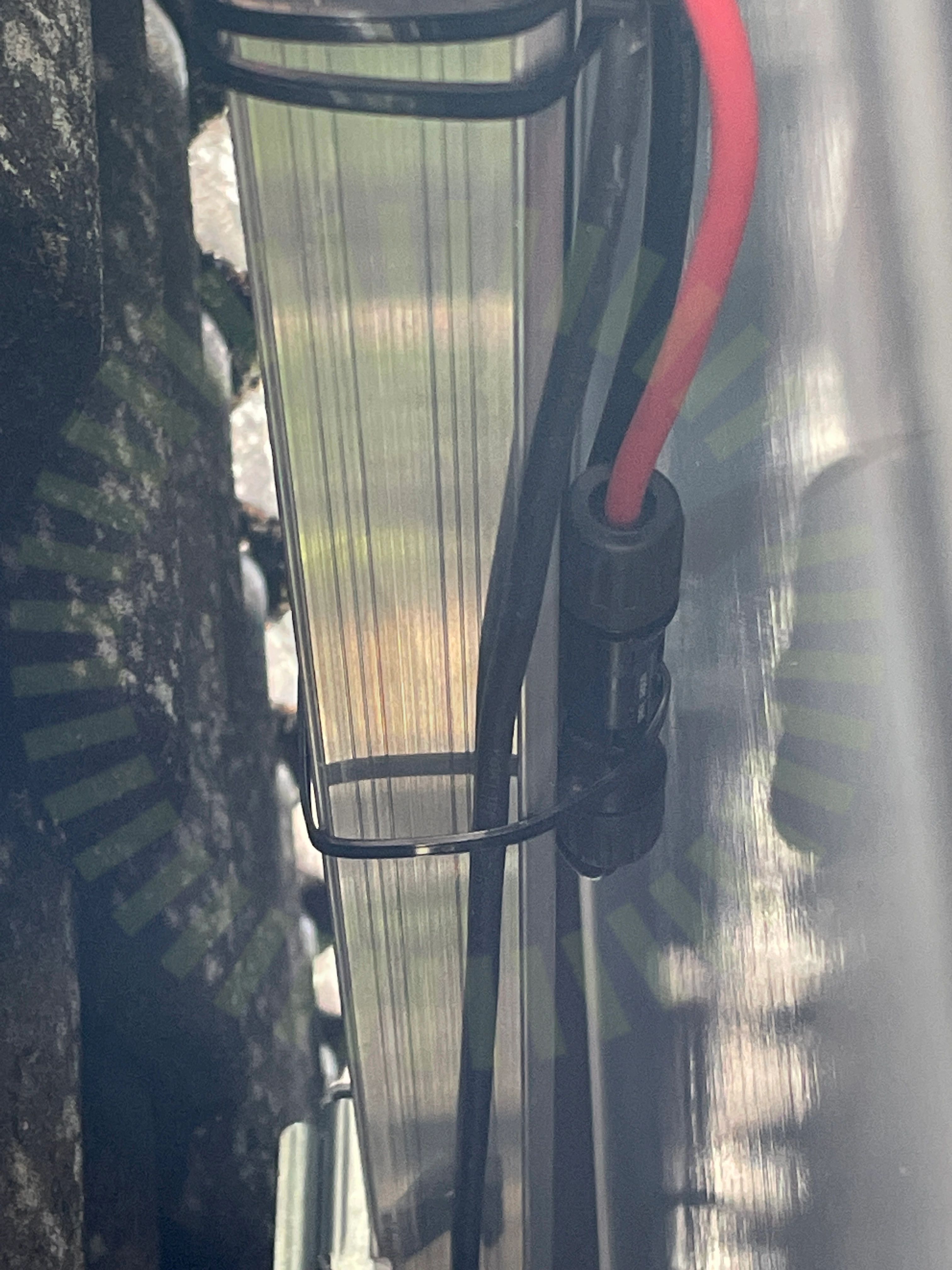

Buntband ska inte placeras över kontaktdonens hölje. Förekommer under samtliga panelfält.

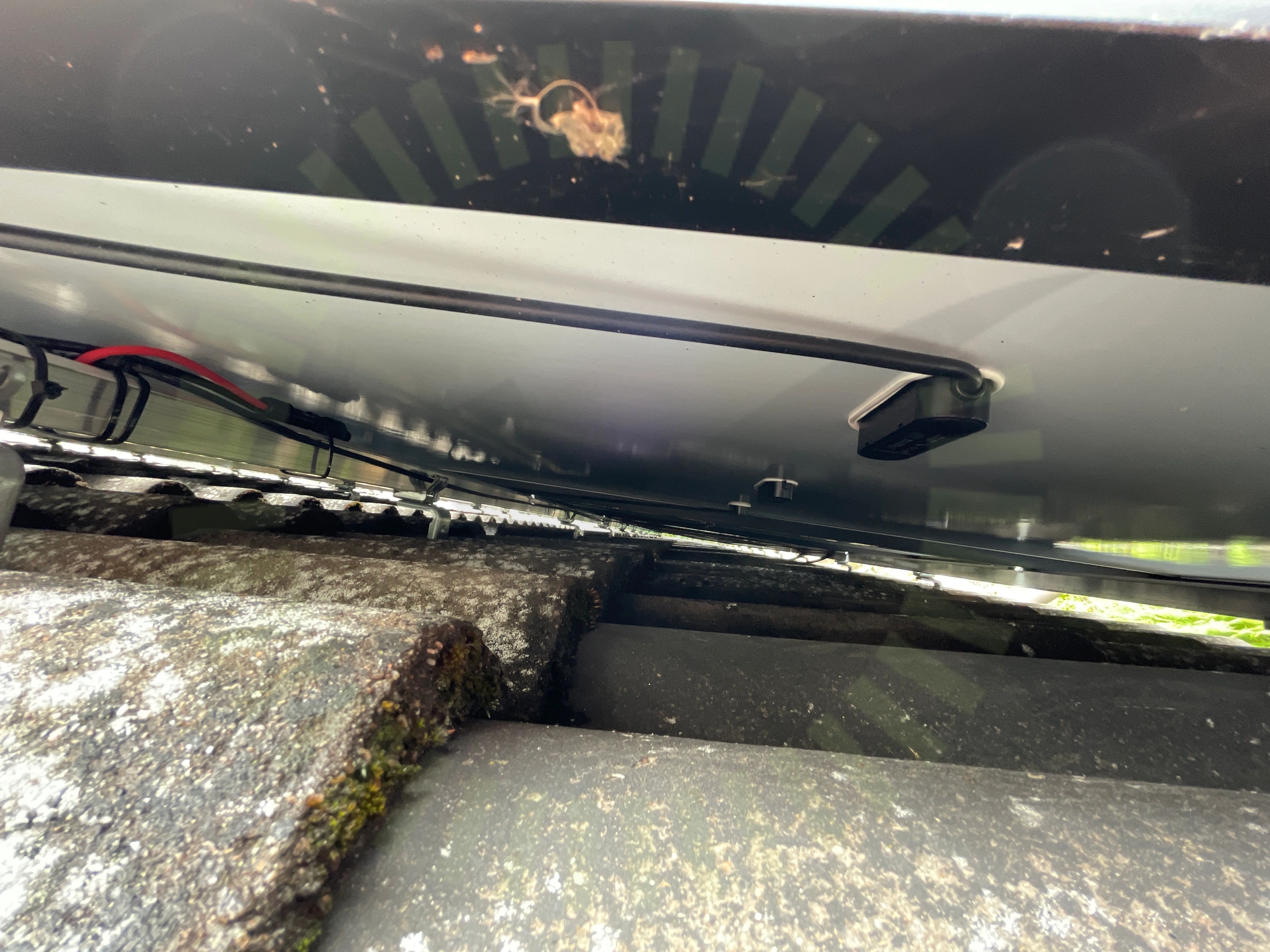

Kabelns böjradie är för skarp ut från kopplingslådan generellt under samtliga panelfält.

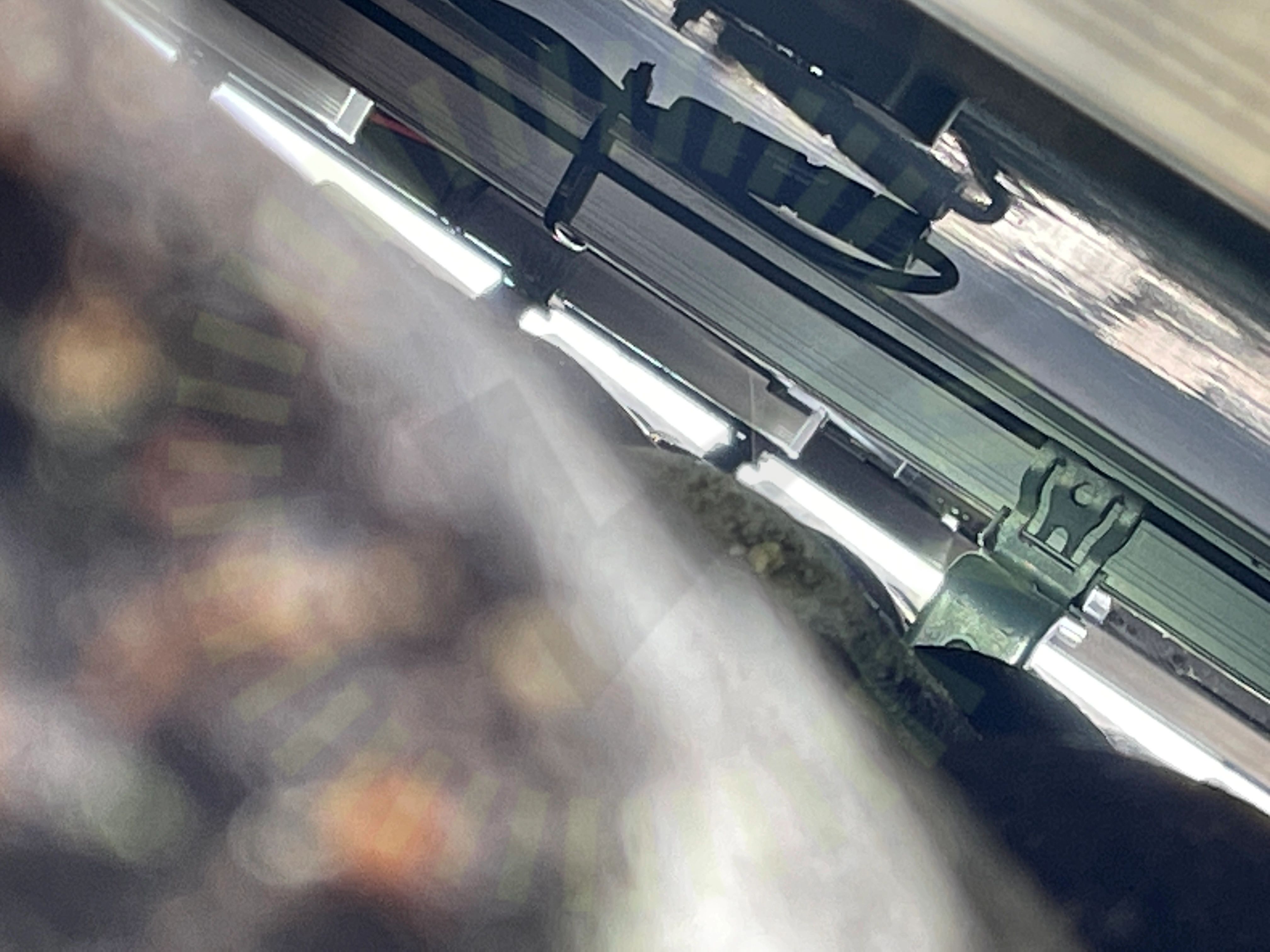

Panelernas kablar har en för skarp böjradie på flertalet ställen under panelfälten.

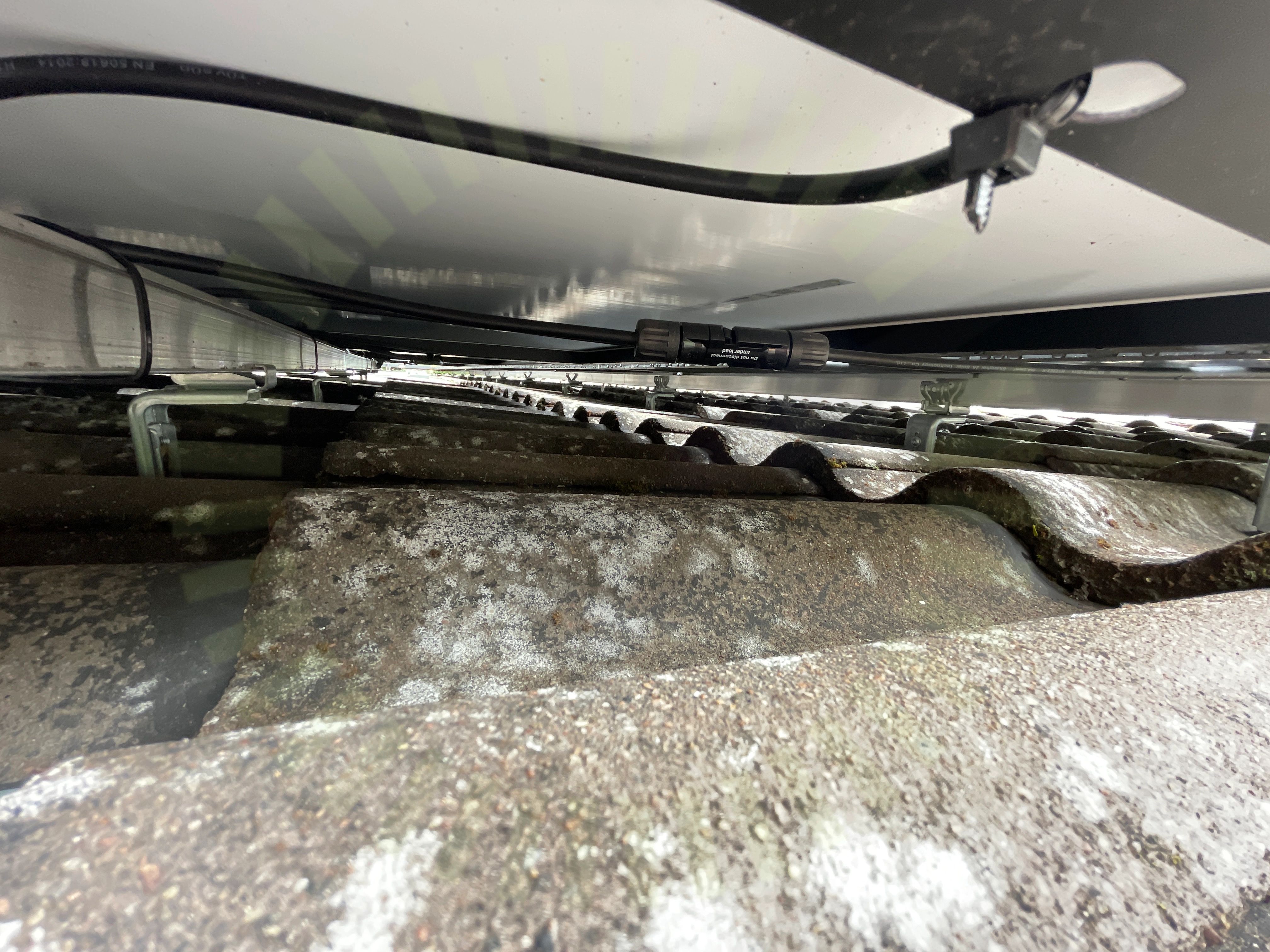

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

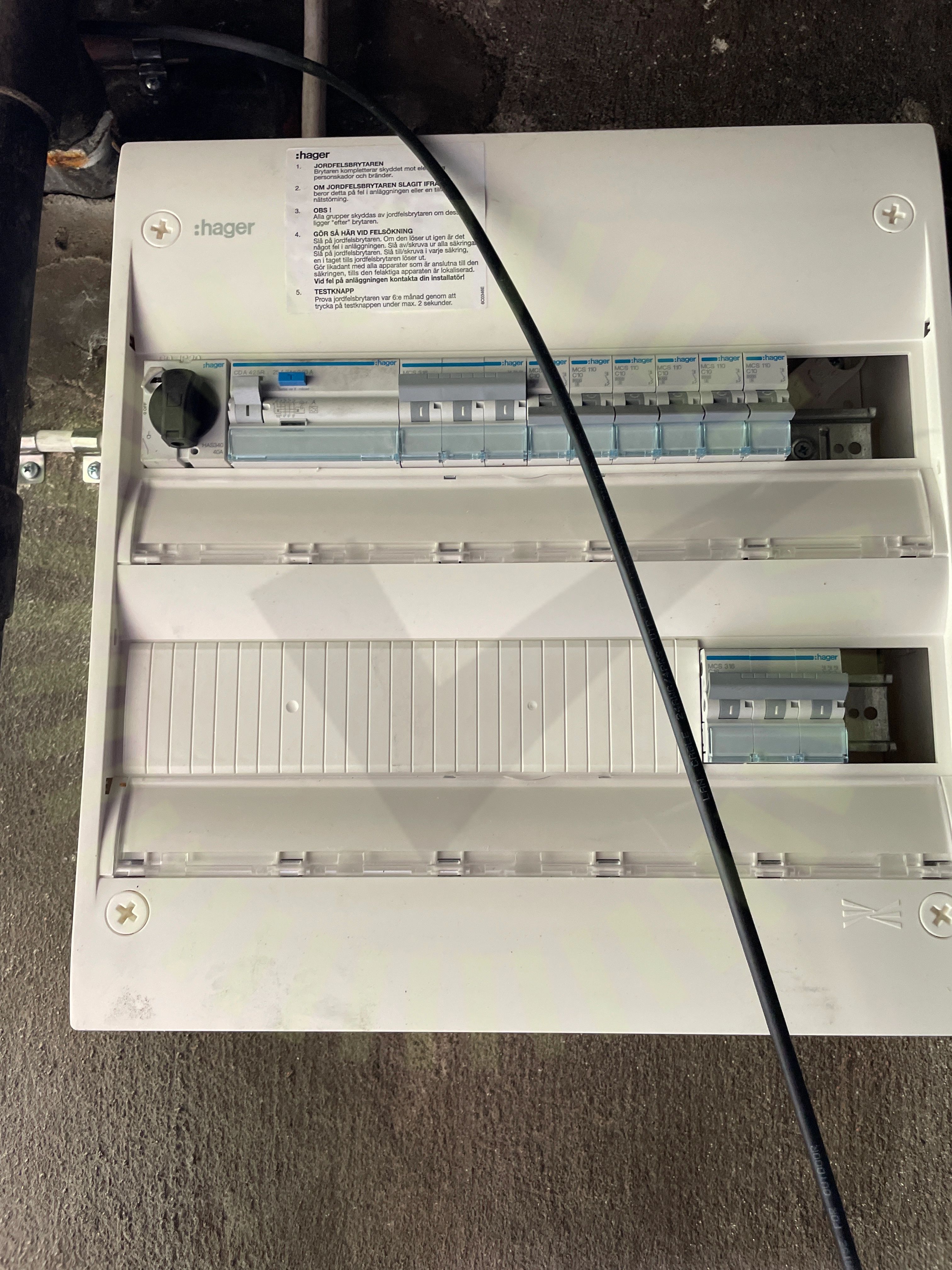

Märkningen är inte utförd enligt gällande regler.

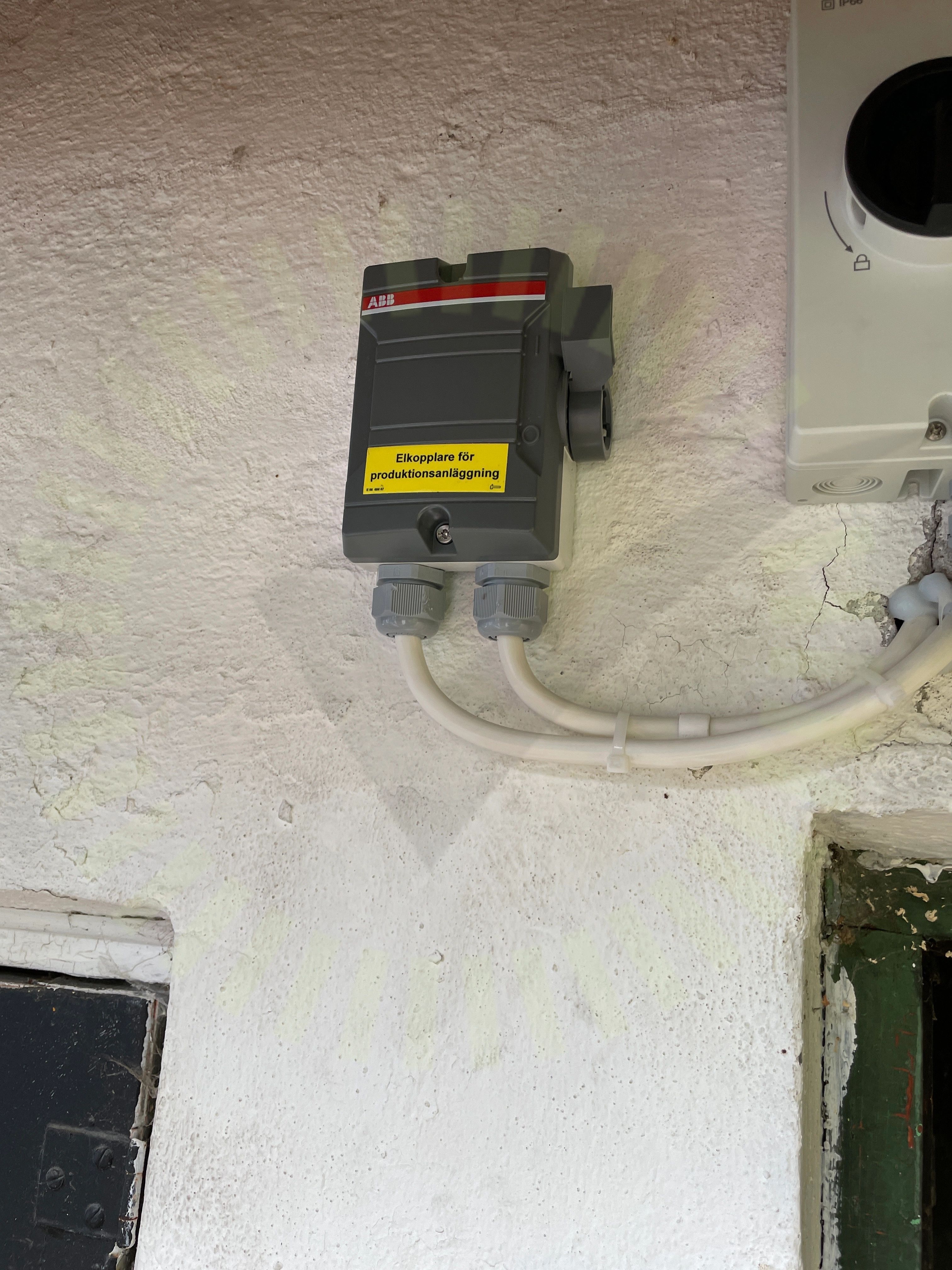

Märkningen är inte utförd enligt gällande regler. Varning bakspänning saknas vid UC samt säkerhetsbrytare.

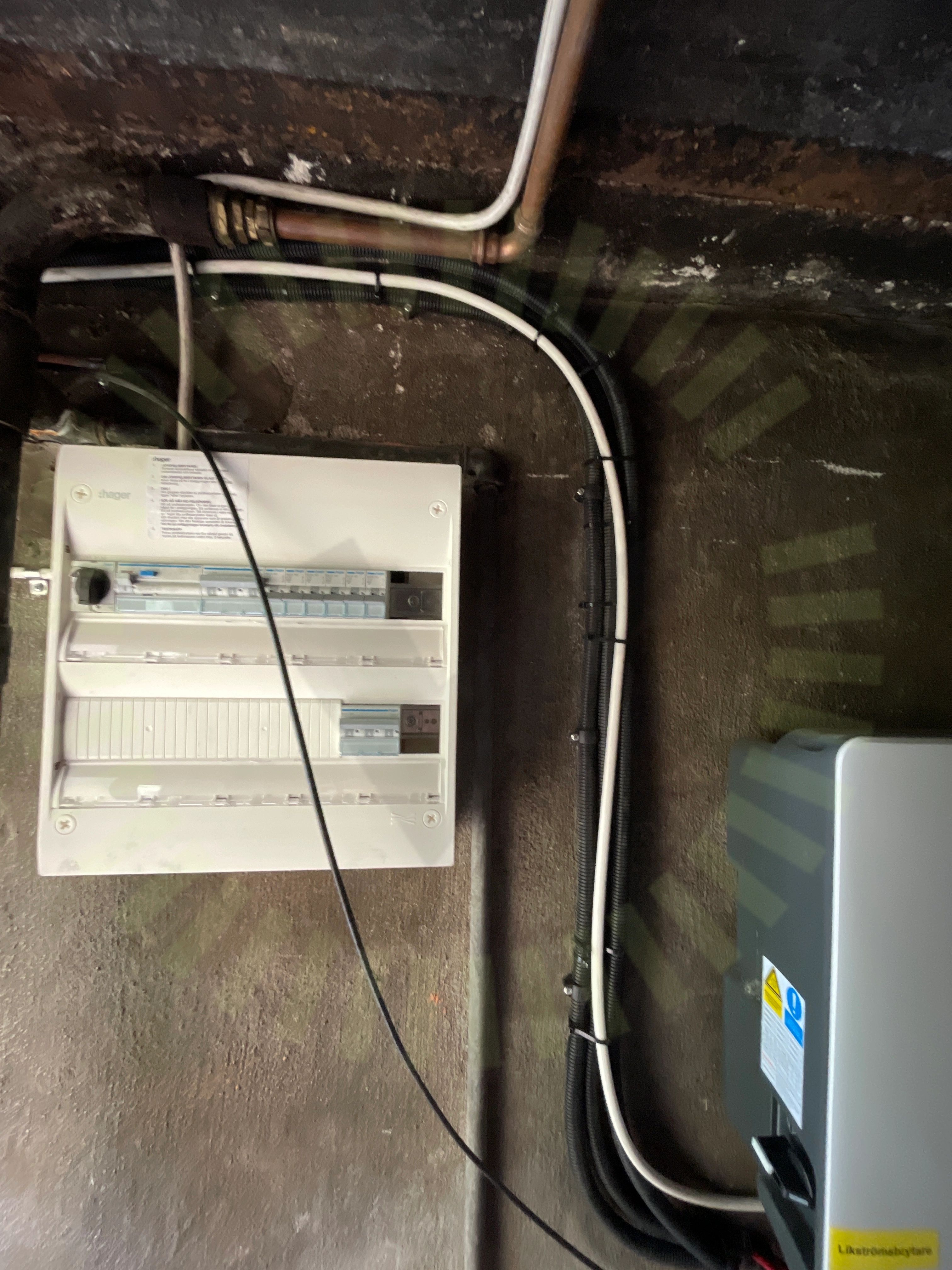

AC kabel uppfäst med buntband i UV-slang under hela sin sträcka. Bristfällig förläggning.

Märkning saknas.

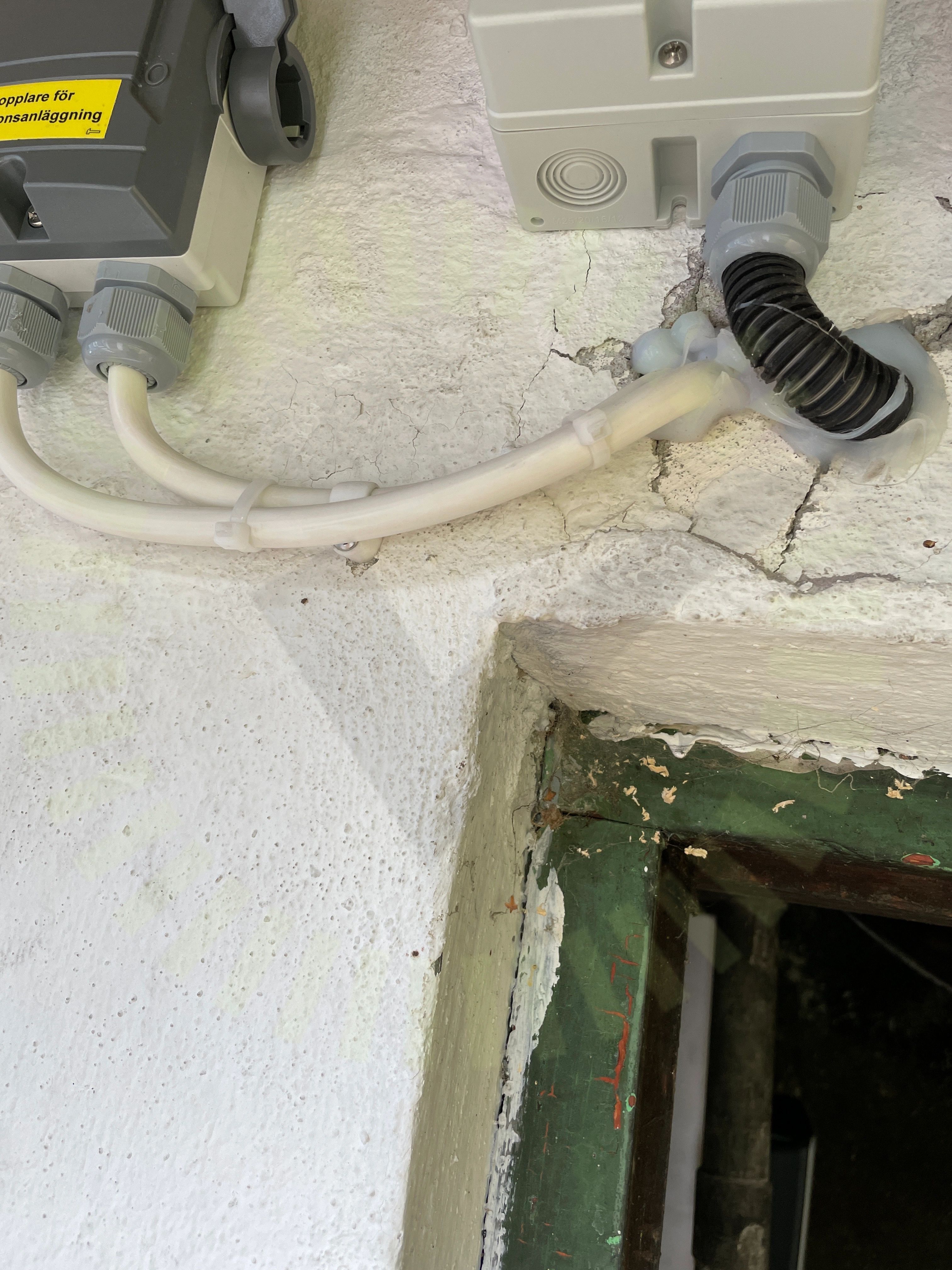

Använt material ej väderbeständigt.

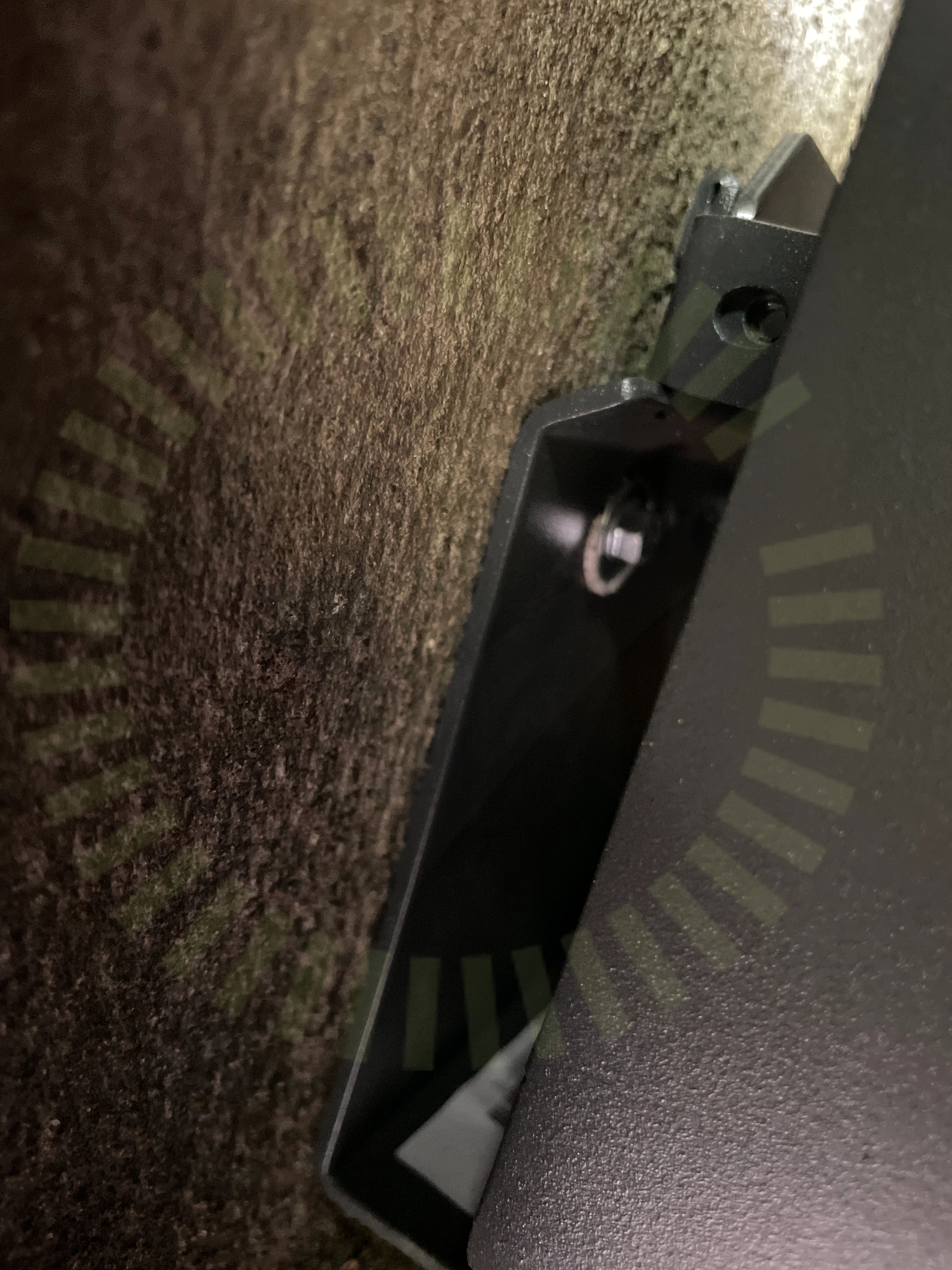

Växelriktaren är inte fastsäkrad ordentligt med tillhörande skruv.

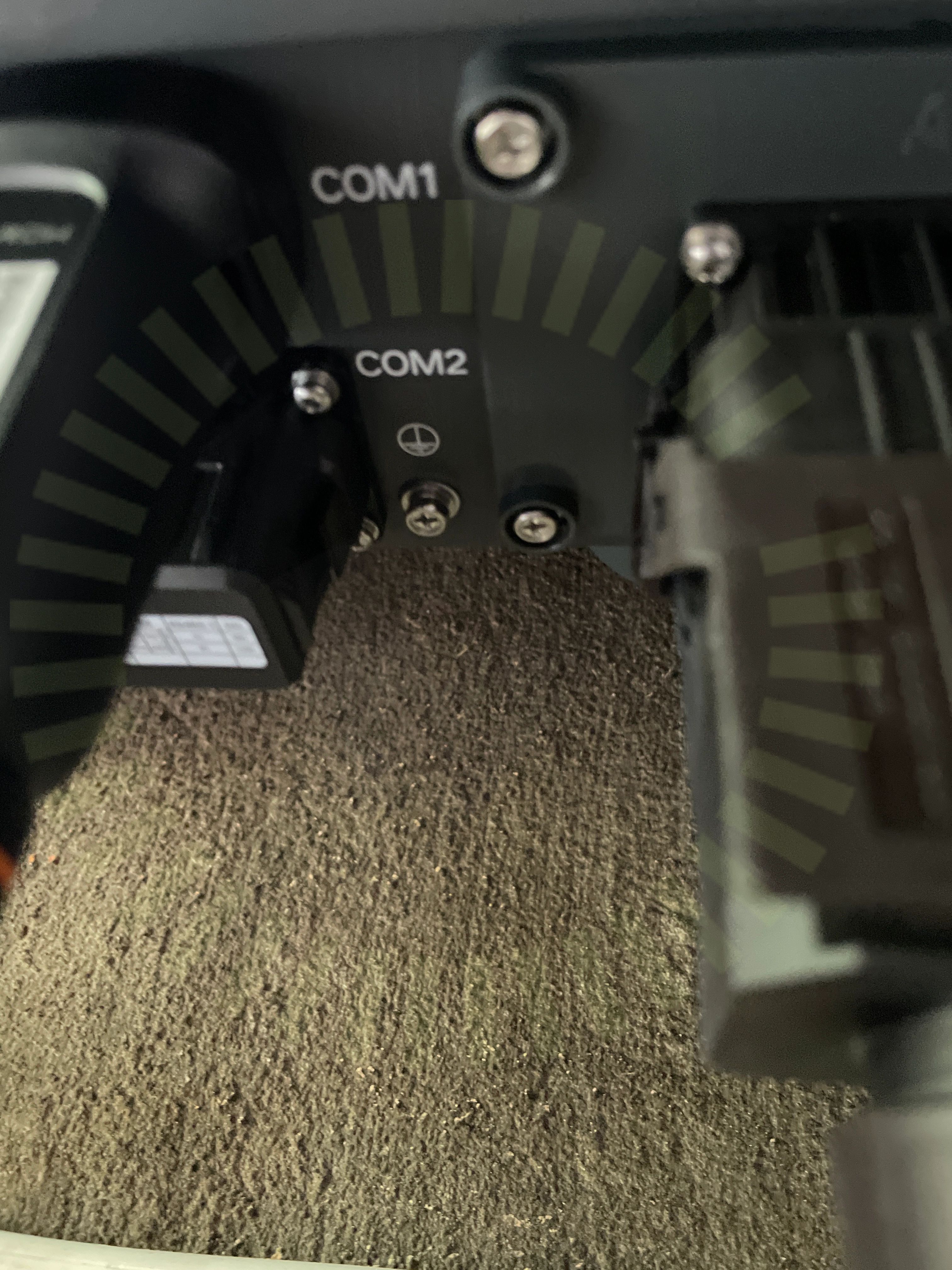

Växelriktarens chassi är inte jordat.
