PrivatFöretagLeverantör
Jämför leverantörerSun4EnergyBesiktningsrapport i Nacka

Besiktningsrapport

7.8
x

Installation genom

Sun4Energy

Datum

9 oktober 2023

Ort

Nacka, Stockholms län
Skenans utstick för klämma
Skenans utstick för klämma
Skenornas infästning
Skenornas infästning
Skenornas överhäng
Skenornas överhäng
+ 13
+ 13
82% godkända18% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande Panntak
VäxelriktareGrowatt:SPH 4000-10000TL3 BH-UP
VäxelriktareGroWatt: MOD 3-9TL3-X
BatteriGrowatt ARK XH Battery System
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Sun4Energy

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)ESDEC Lutande Panntak (27)Growatt ARK XH Battery System (7)GroWatt: MOD 3-9TL3-X (15)Growatt:SPH 4000-10000TL3 BH-UP (29)Jinko:Tiger Neo N-type 54HL4-B 400-420W (16)Säkerhetsbrytare AC (8)Undercentral (6)

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

ESDEC Lutande Panntak

Anmärkningar

9/27
Kabeluppfästning

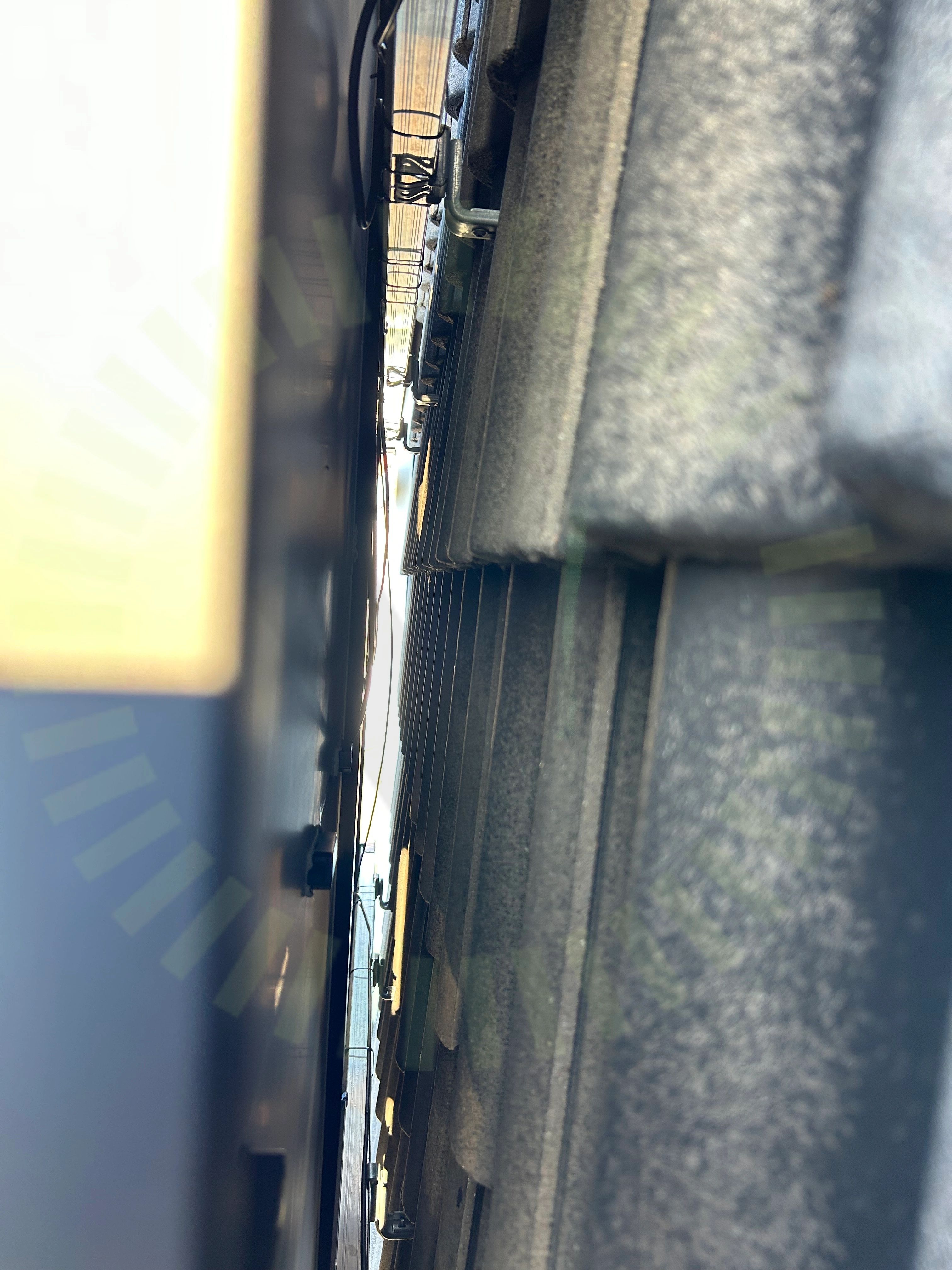

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

2.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Skenornas infästning

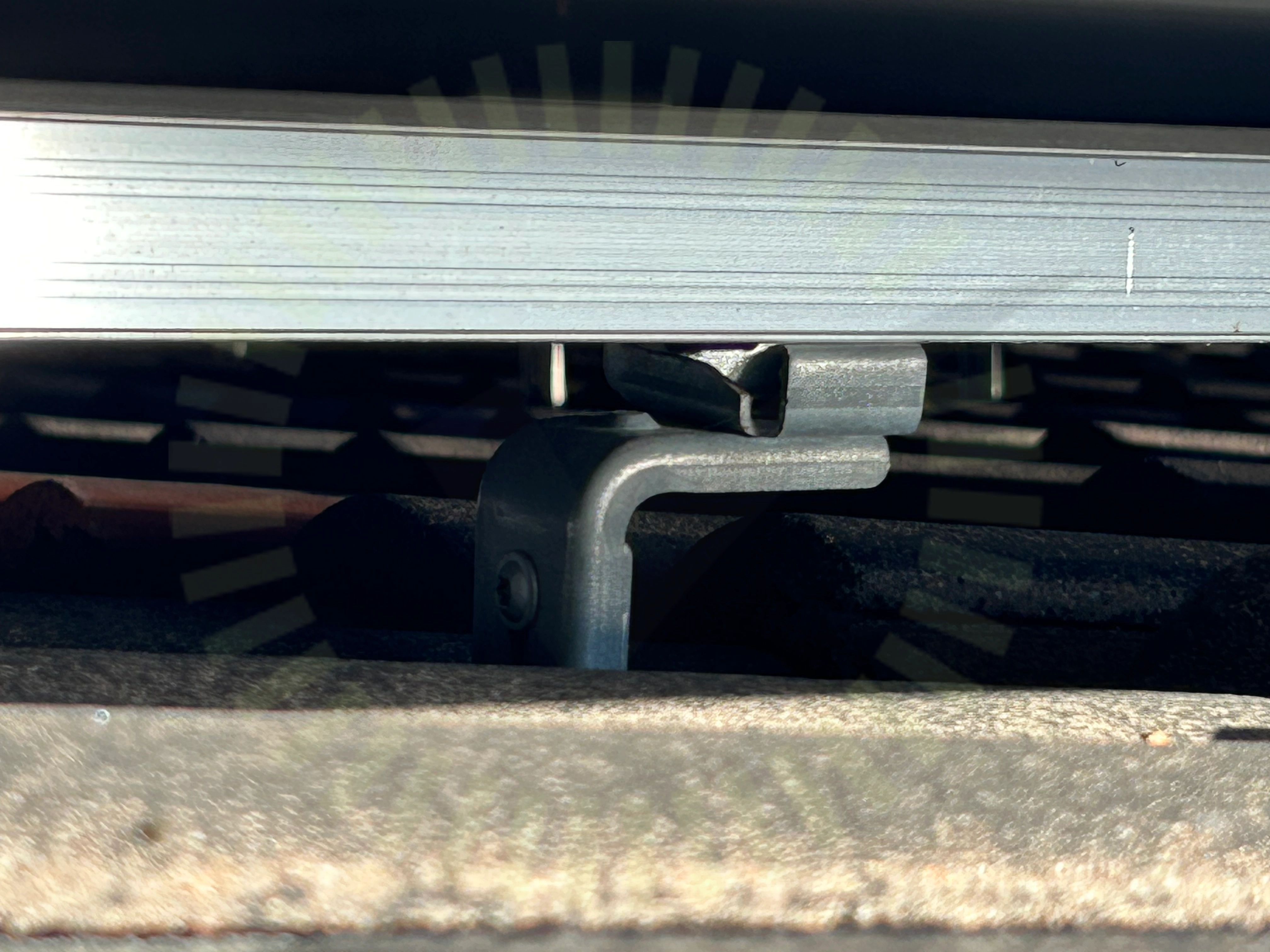

2.3 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas infästning

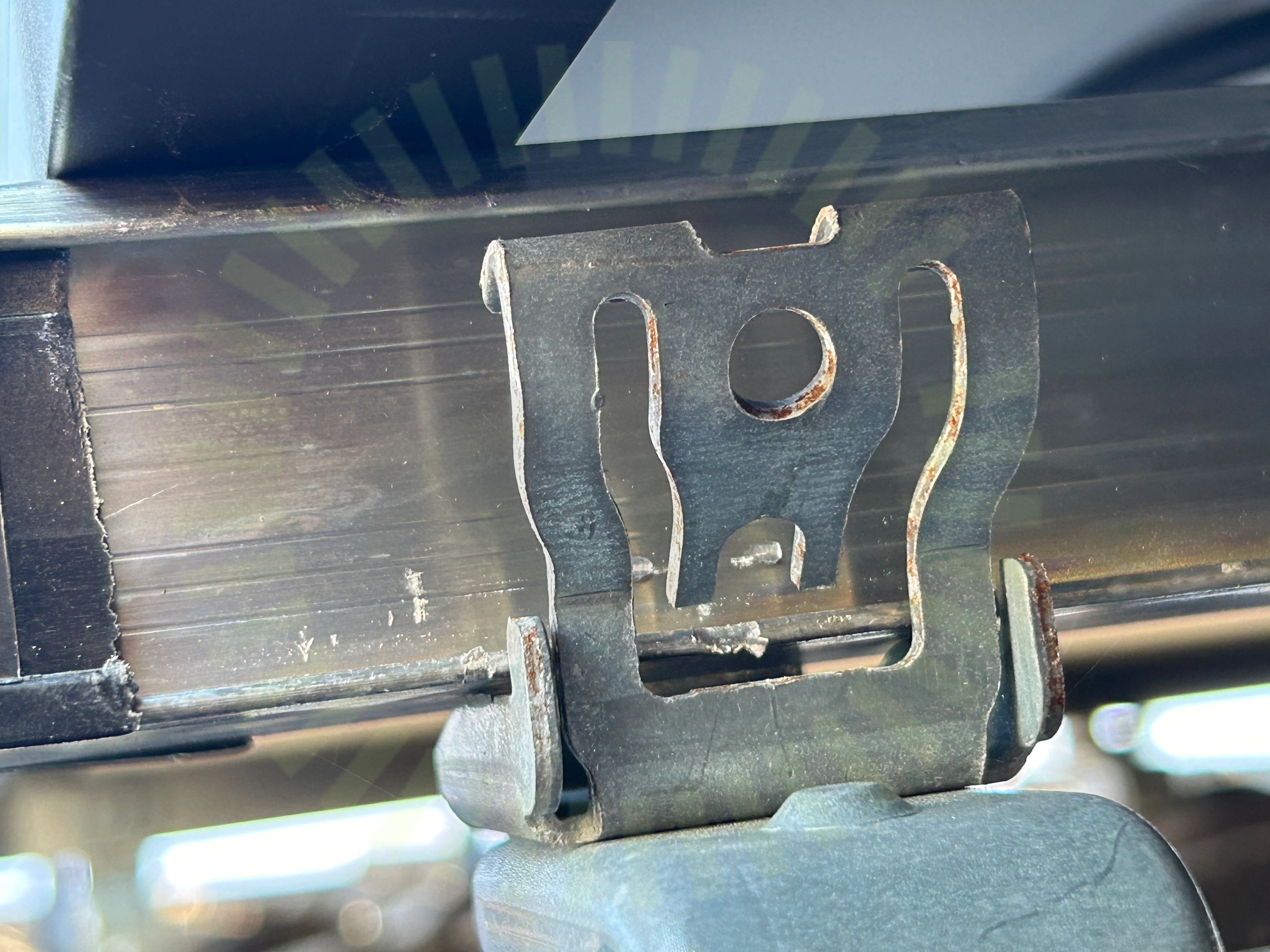

2.4 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

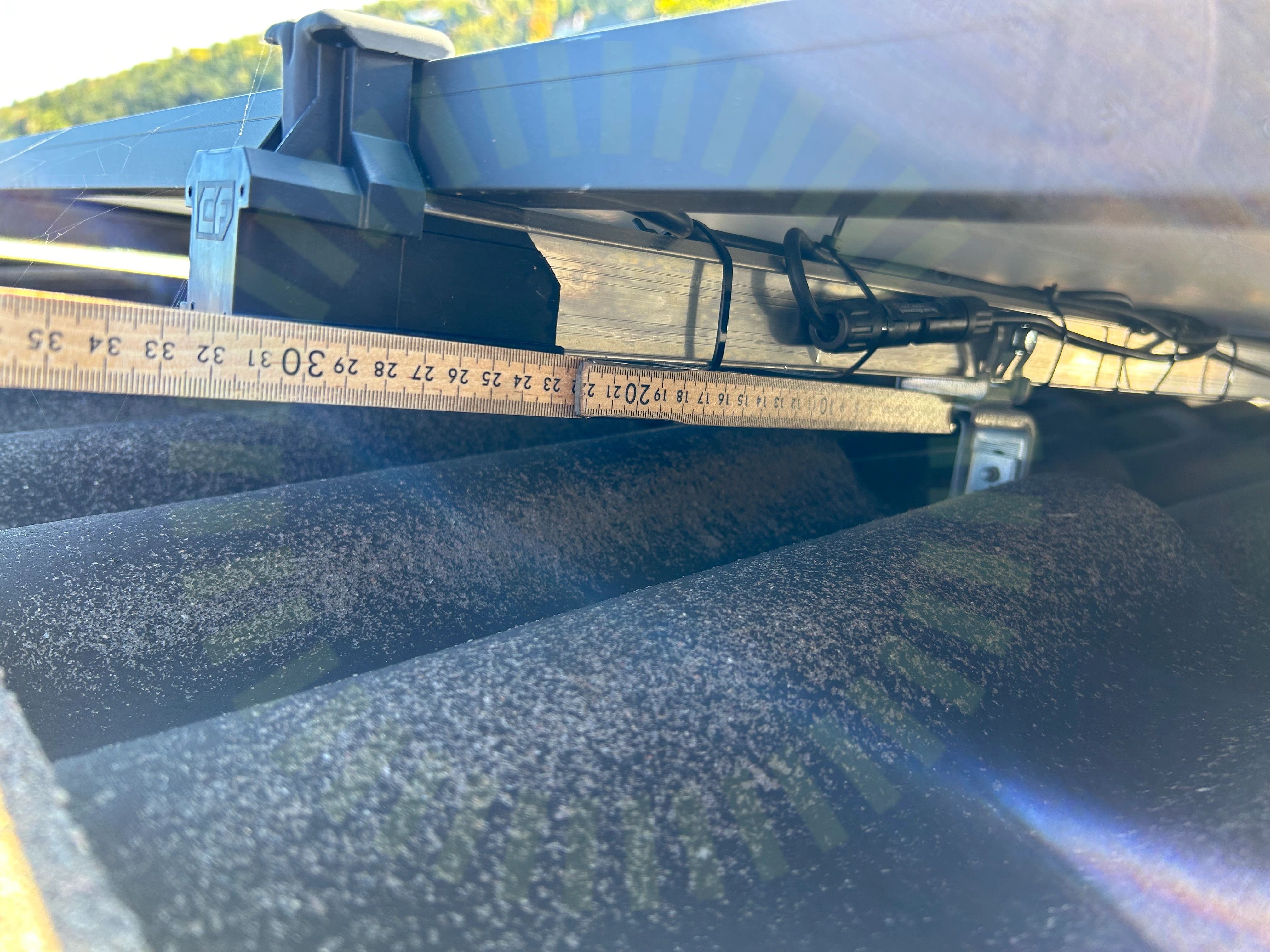

Skenornas överhäng

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt och för kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

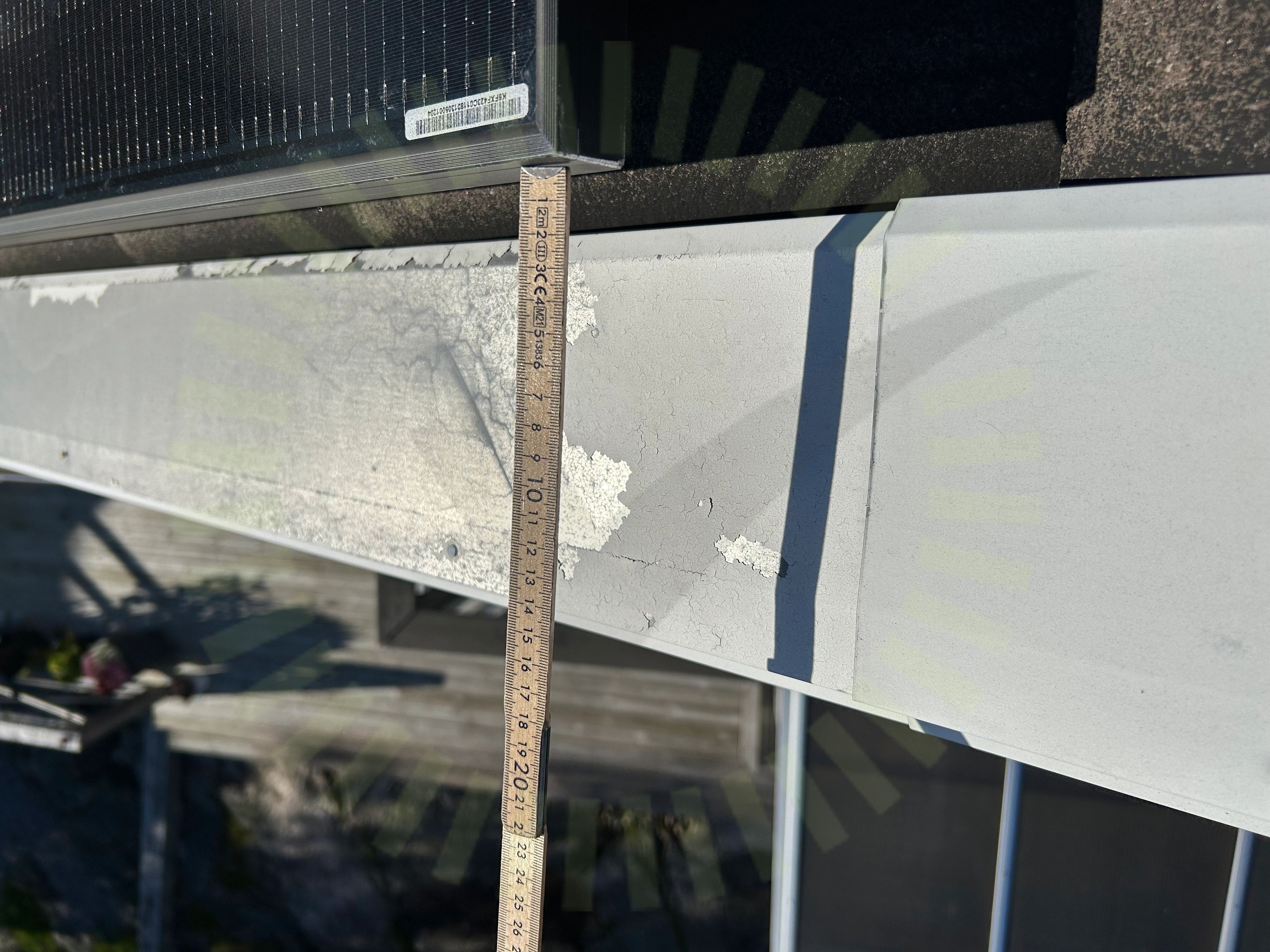

Säkerhetsavstånd

2.7 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

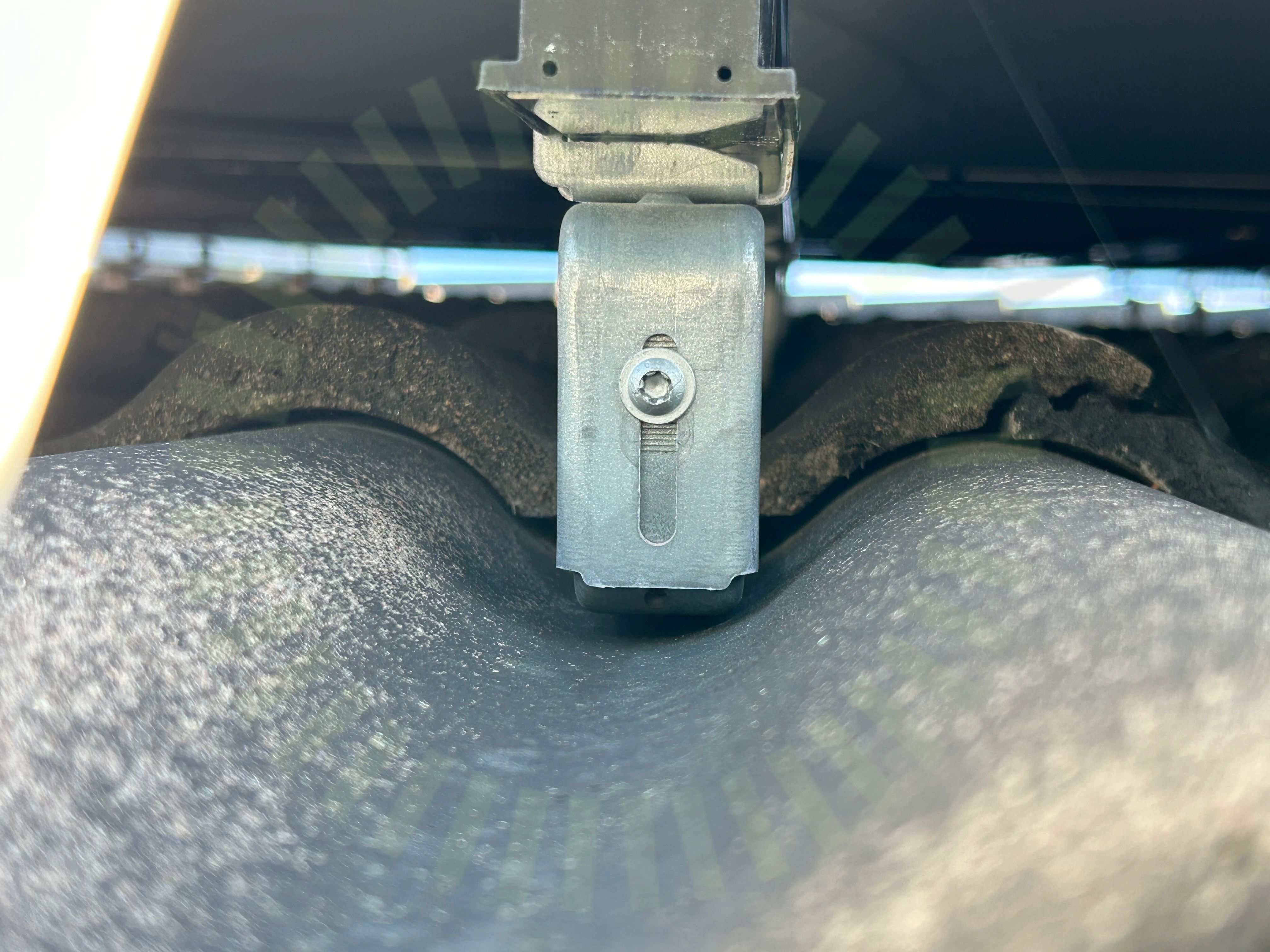

Underliggande takpanna

2.8 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

2.9 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/27
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takgenomföring

Growatt ARK XH Battery System

Anmärkningar

1/7

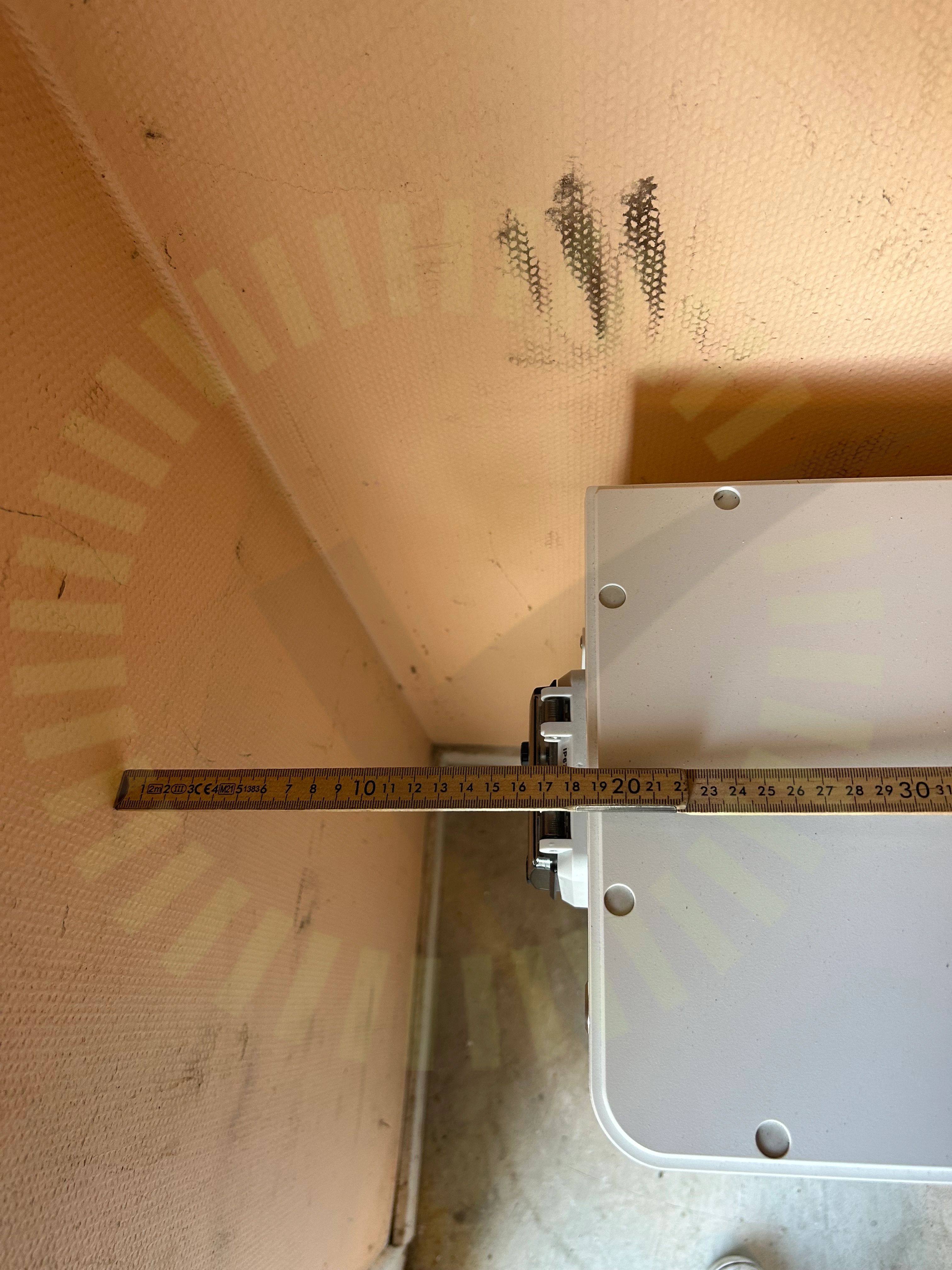

Avstånd

3.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

ARK 5.12~25.6XH-A1 Installation Manual, Sida 2.

Godkända kontrollpunkter

6/7
Fastsäkring av produktKommunikationKontakterOmgivningstemperaturPEVäderskydd

GroWatt: MOD 3-9TL3-X

Anmärkningar

2/15
Avstånd närliggande objekt

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-15KTL3-X User Manual EN 202201, Sida 12
Placering

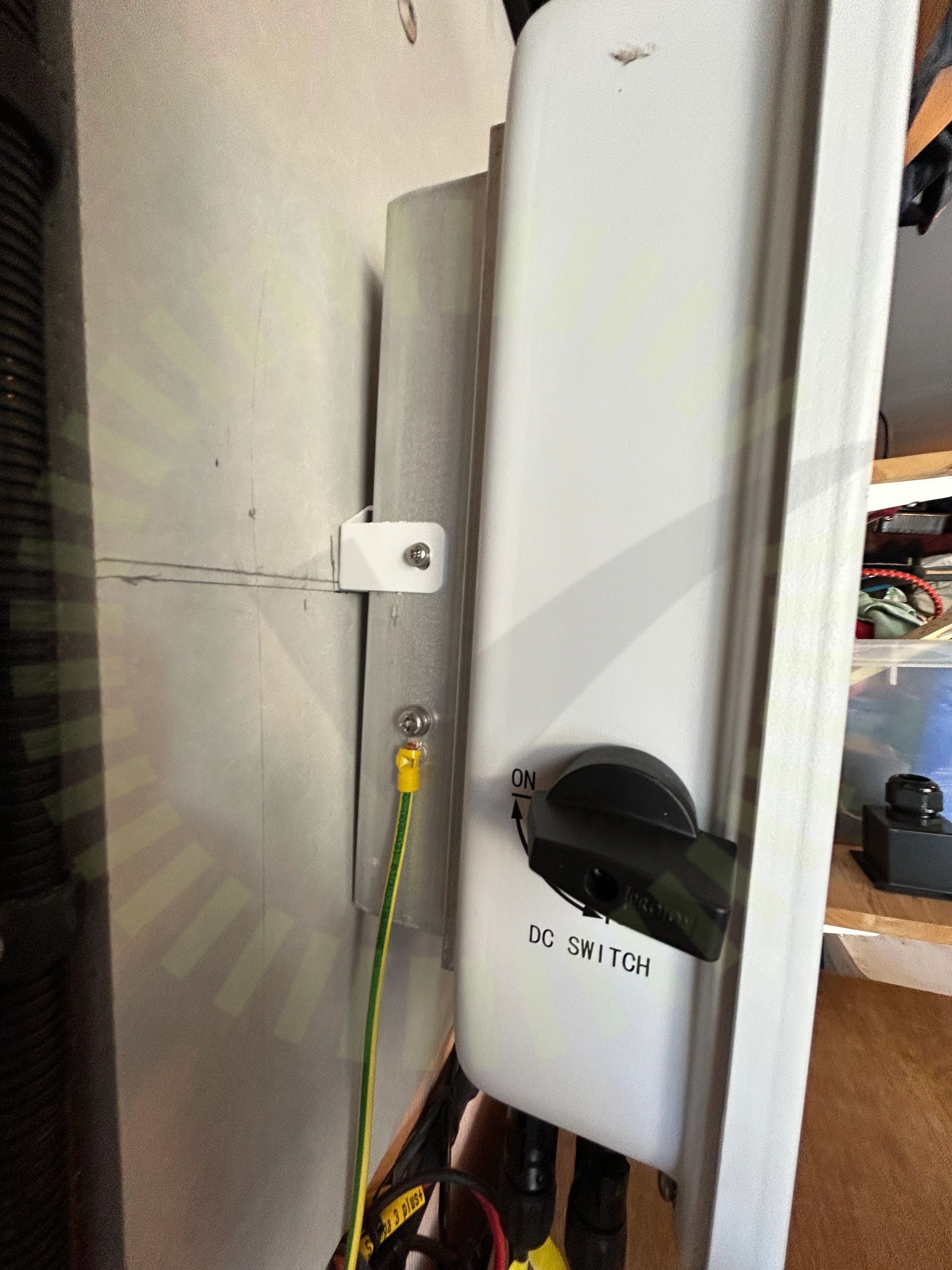

4.2 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar.

MOD 3-15KTL3-X User Manual EN 202201, Sida 11

Godkända kontrollpunkter

13/15
AC Kablage förläggningAnslutning av ledareDC Kablage förläggningDC Min SpänningIdentifieringInfästningKabeldimensioneringMekanisk påverkanMissvisande varselmärkningSkadat kablageStress på kontakterTillförlitligt fästVäderskydd

Growatt:SPH 4000-10000TL3 BH-UP

Anmärkningar

3/29

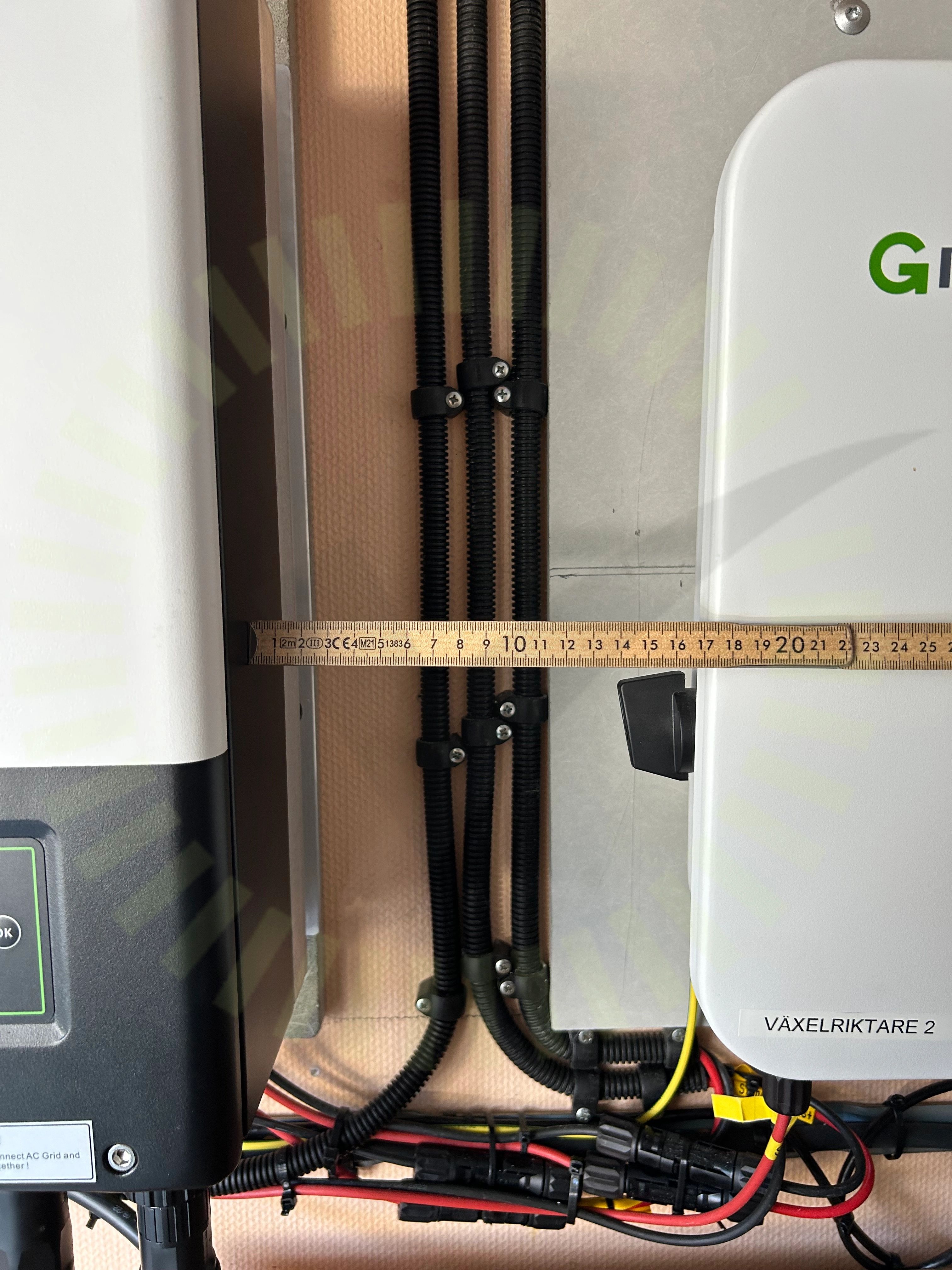

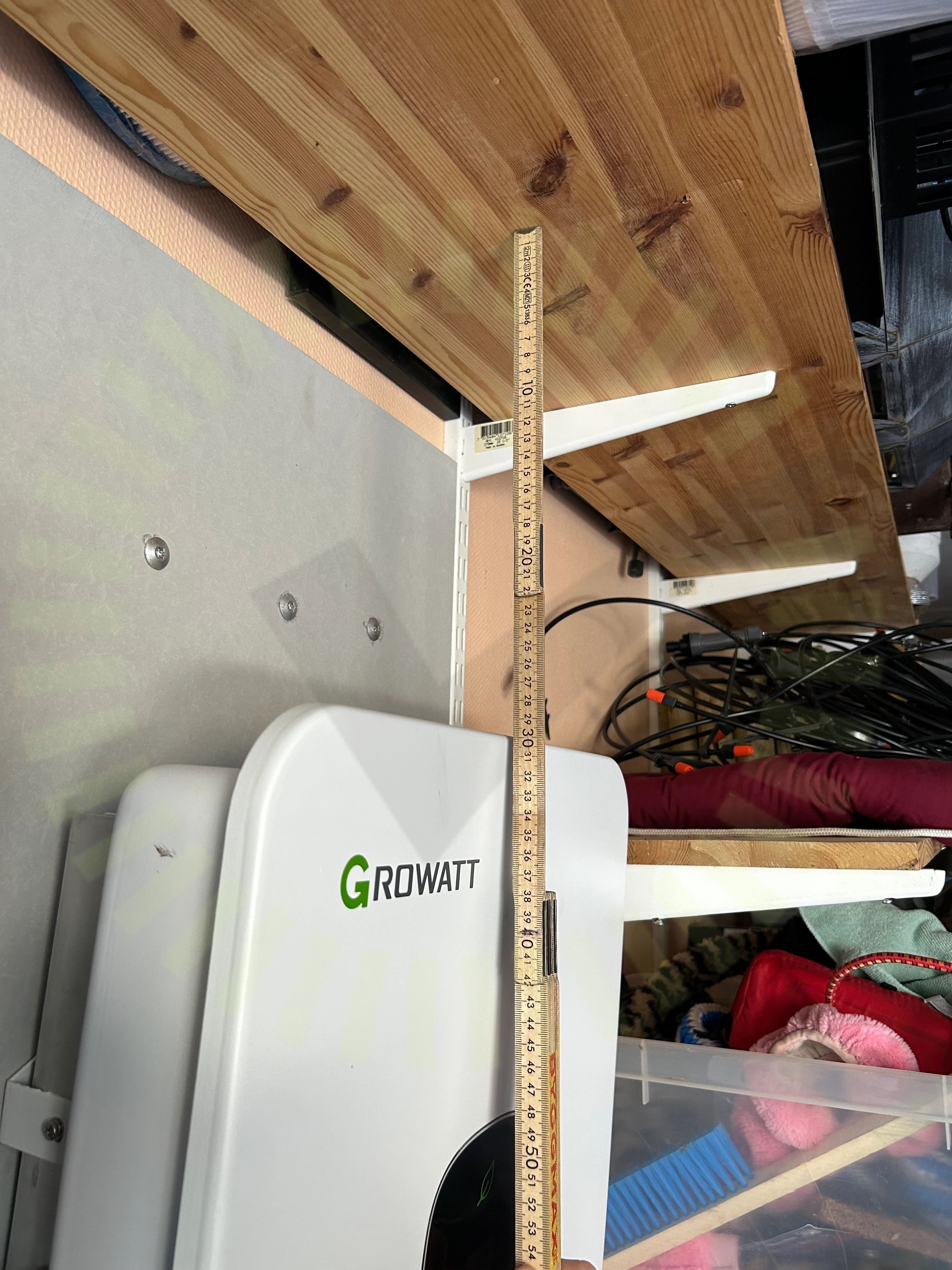

Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

Growatt: SPH 4000-10000TL3 BH-UP User Manual EN 202201, sida 11
Jordning av chassi

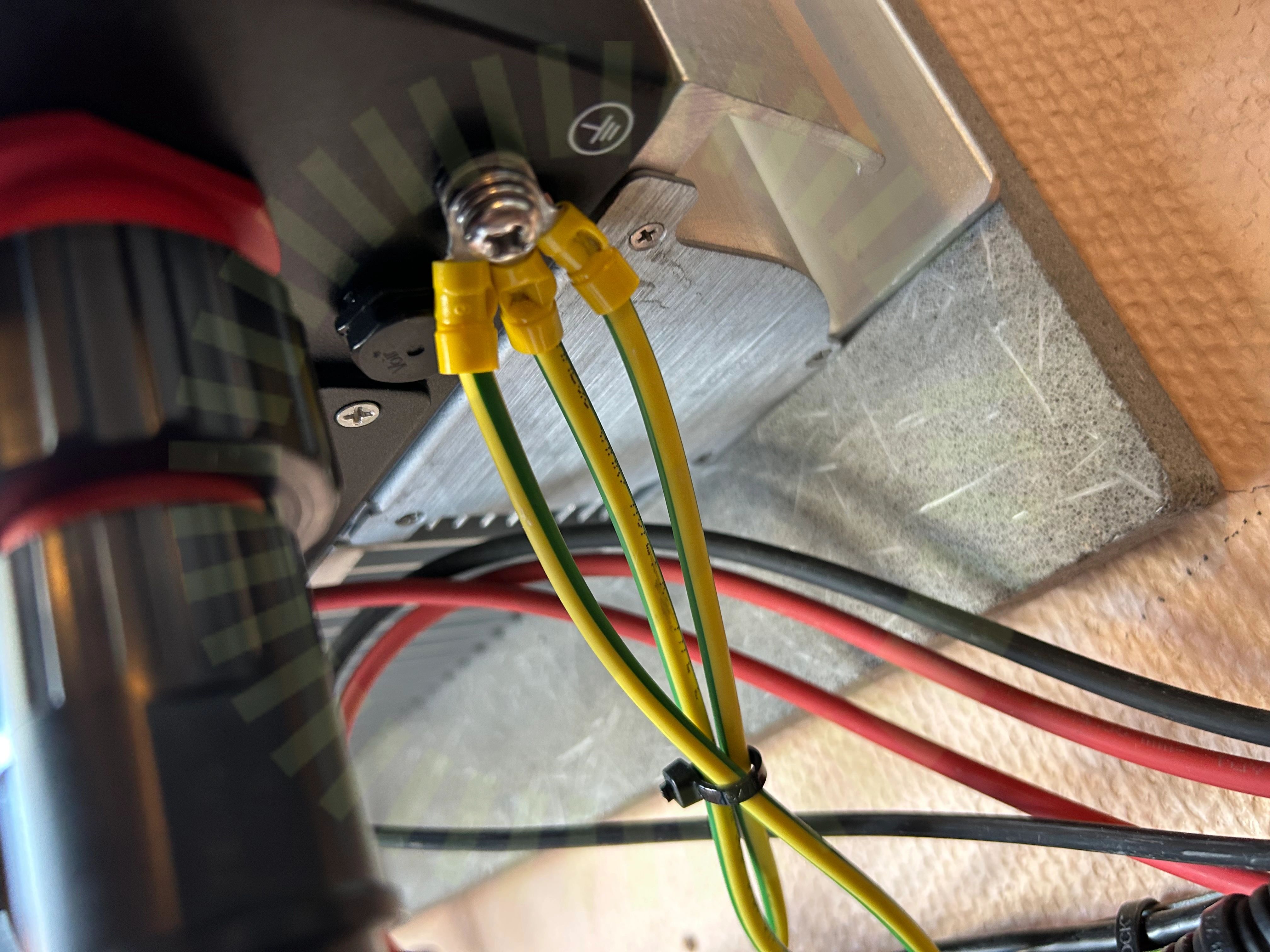

5.2 Jordning av chassi

Inte godkänd

Jordkabeln uppfyller inte tillverkarens krav.

Growatt: SPH 4000-10000TL3 BH-UP User Manual EN 202201, sida 30

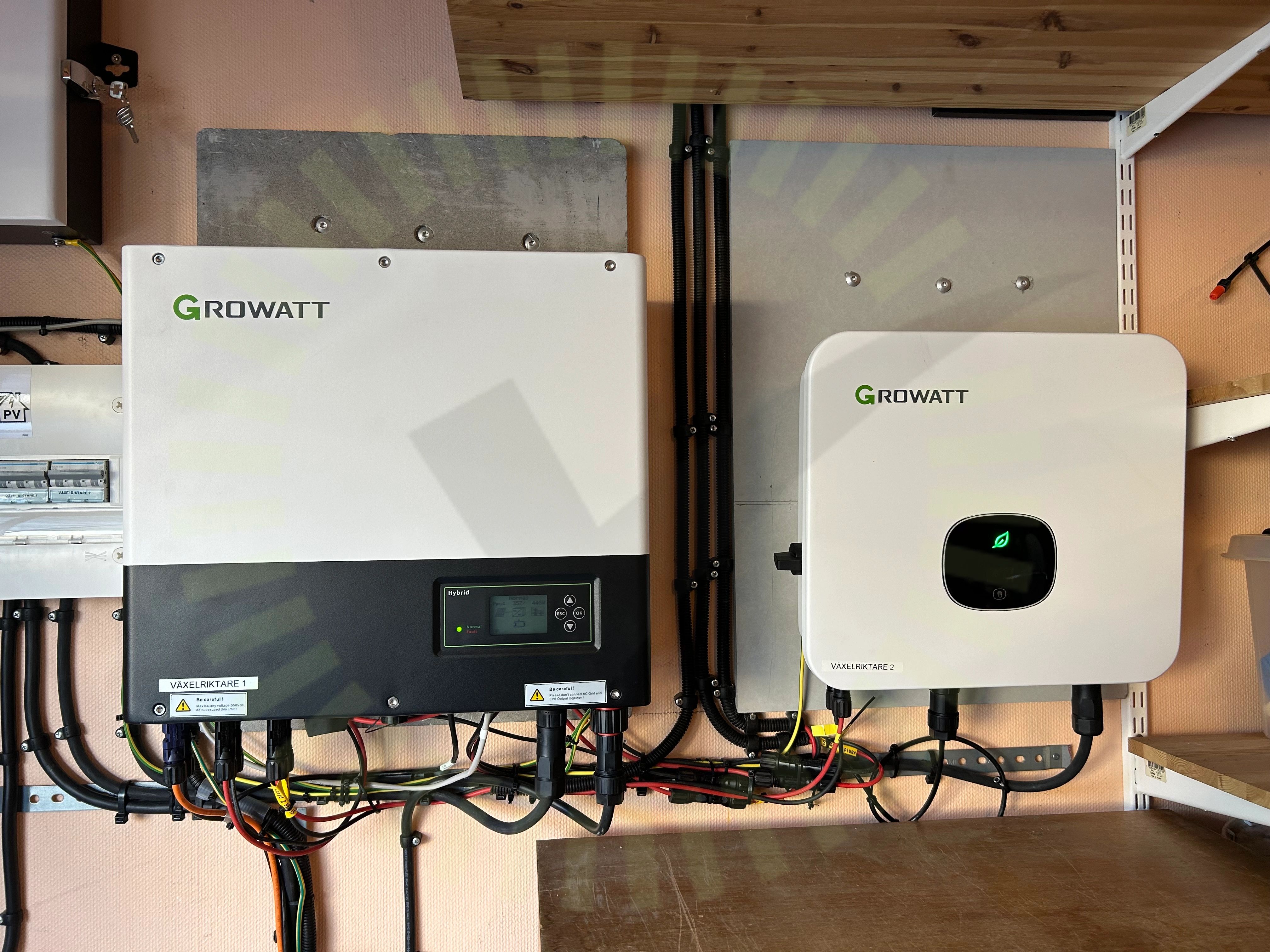

Varning för likspänning

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktarna.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

26/29
AC Anslutning VäxelriktareAC BöjradieAvstånd till batteriBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerLikspänningskomponenterMax total effektPlaceringSkarp kantSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

4/16
Klämmornas storlek

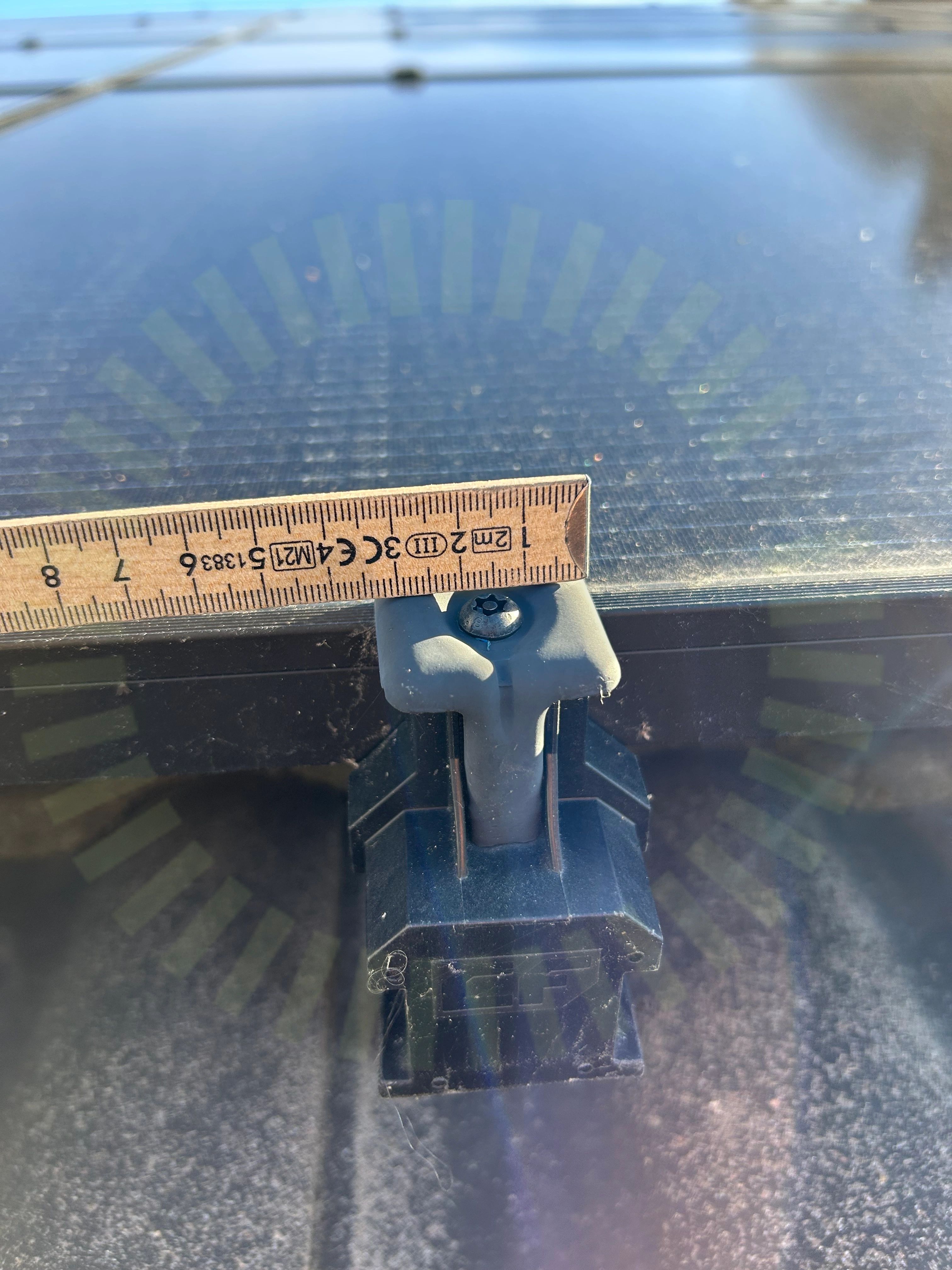

6.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.
Kontaktdon

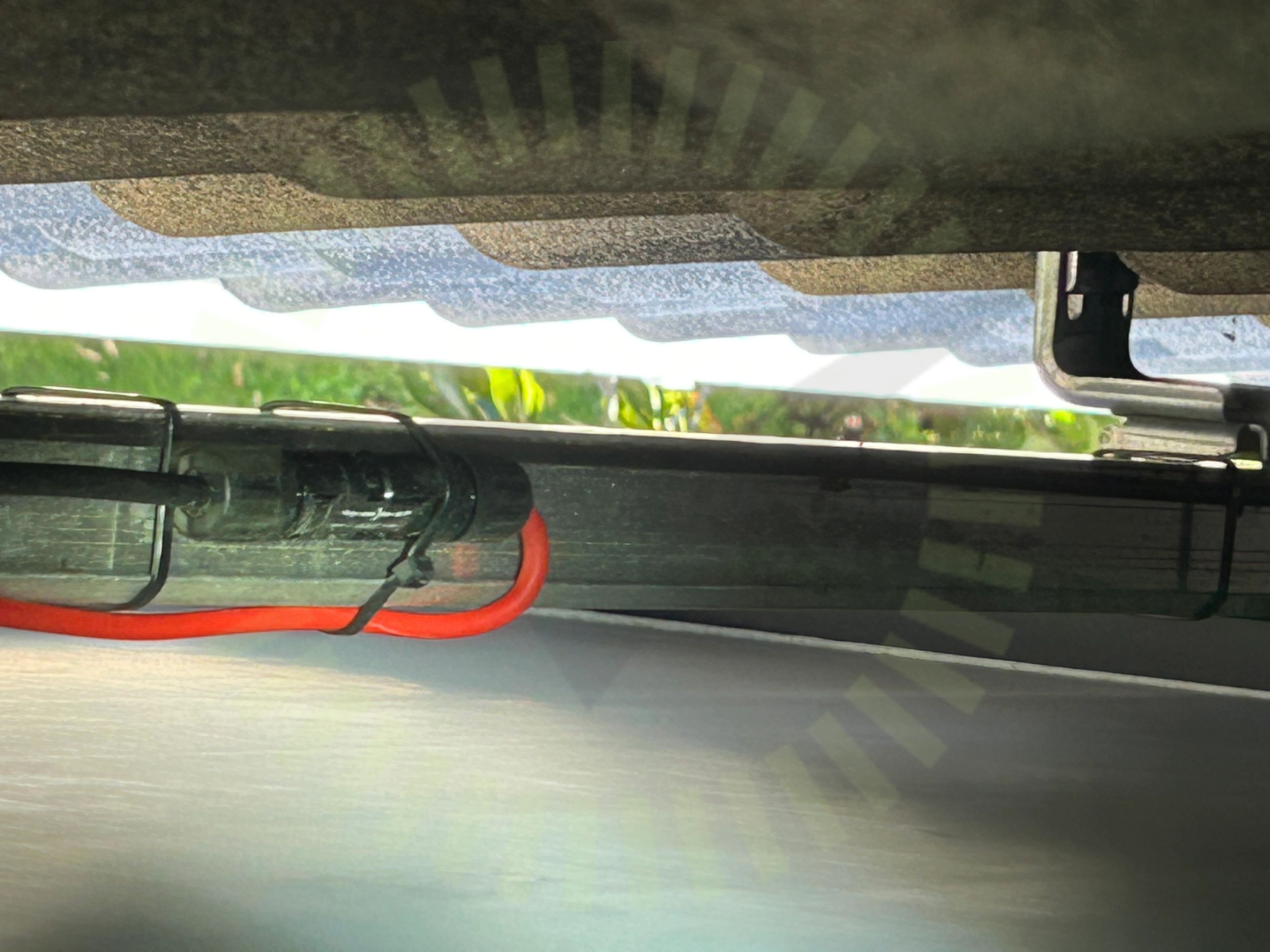

6.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

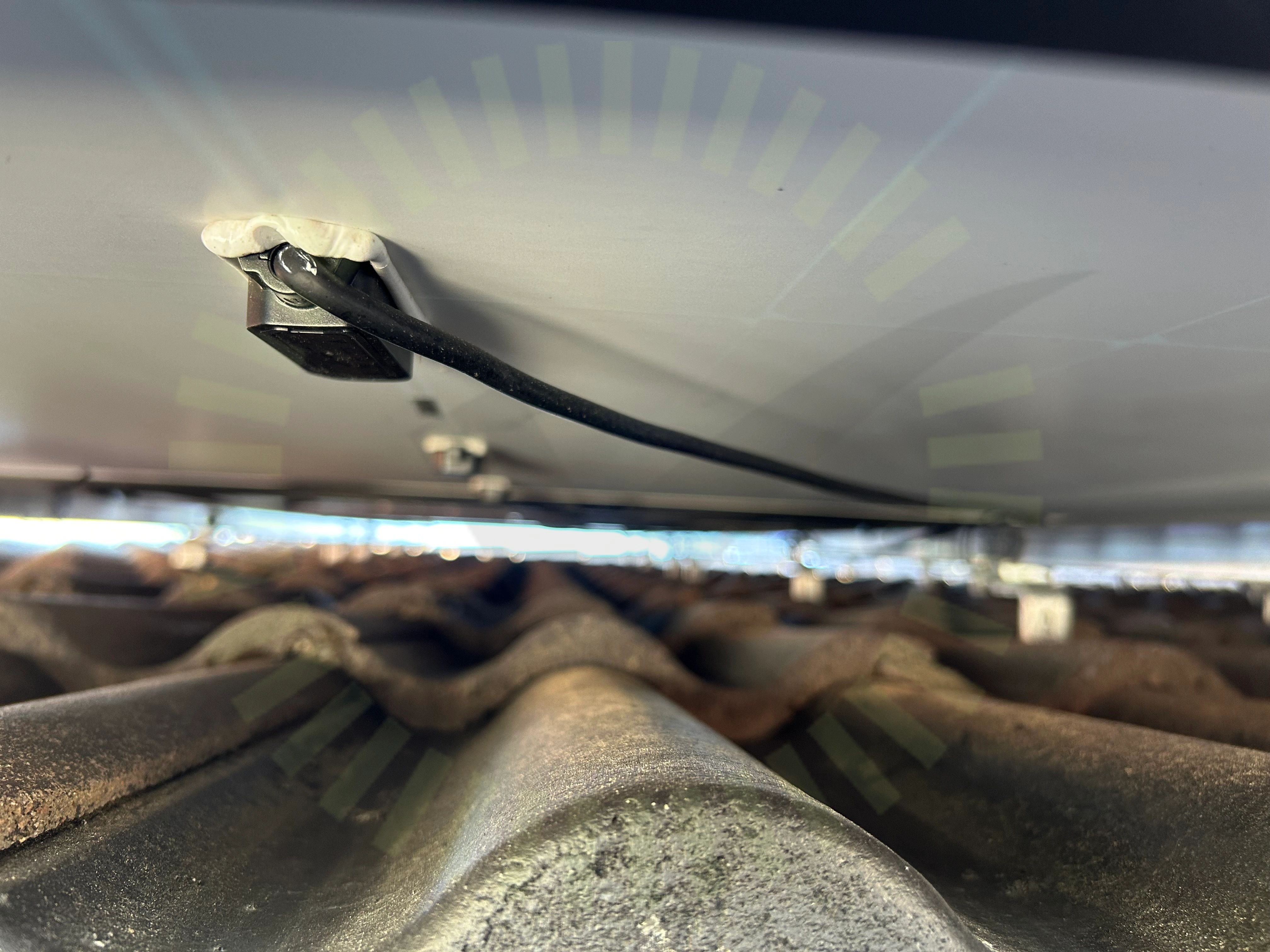

Panelkablagets böjradie

6.3 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3), Sida 248

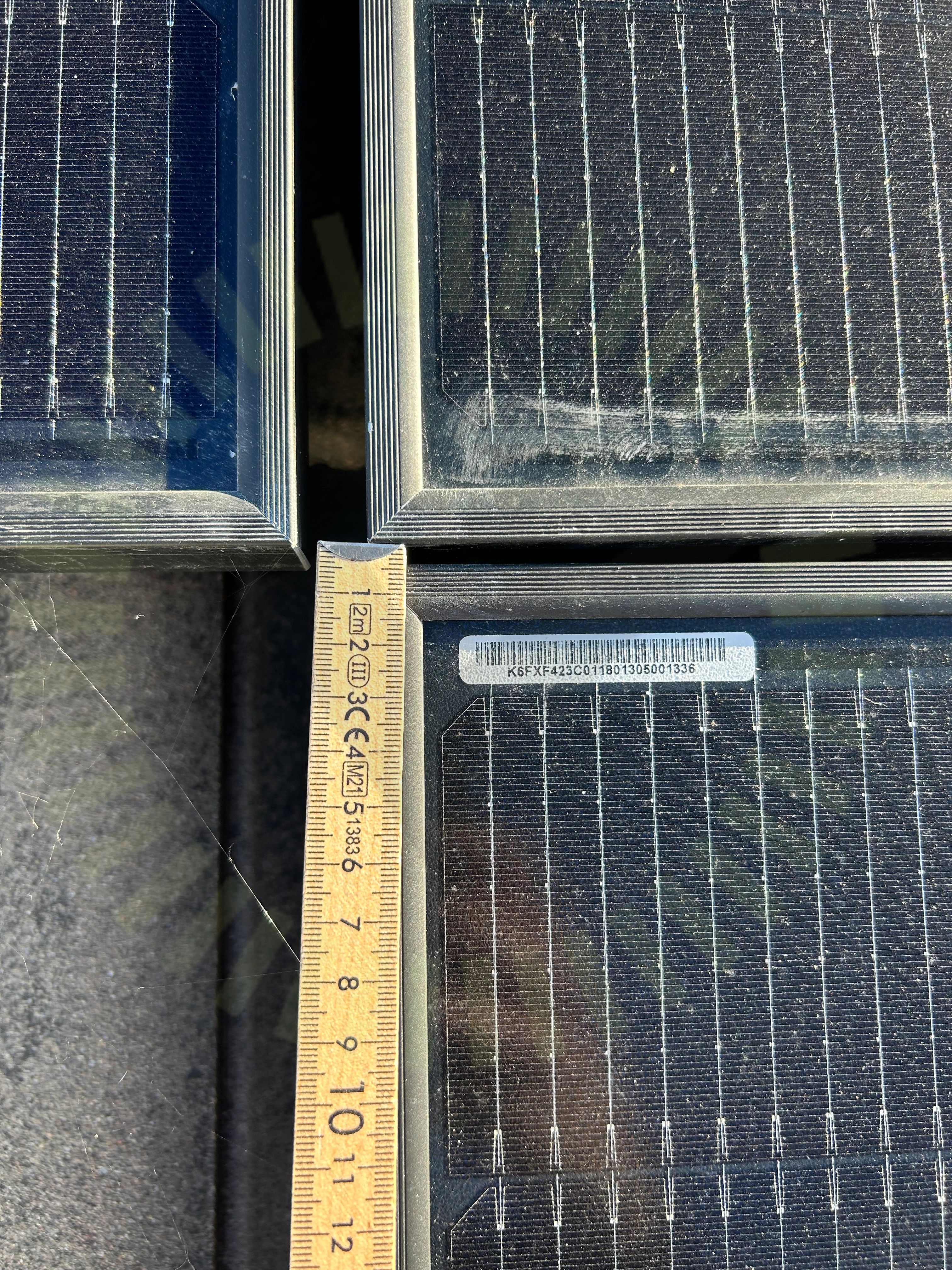

Panelramar separerade

6.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

Godkända kontrollpunkter

12/16
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Undercentral

Godkända kontrollpunkter

6/6
BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
