Besiktningsrapport

8.3

Installation av

EcoKraft

Datum

23 maj 2024

Ort

Göteborg, Västra Götalands län

Takstolsinfästning

Takkrokarnas CC

Kabeluppfästning

+ 8

83% godkända

17% ej godkända

Om installationen

Paneler

SolarWatt: Vision AM 3.0 Pure

Montagesystem

Schletter: Rapid Roof Hooks

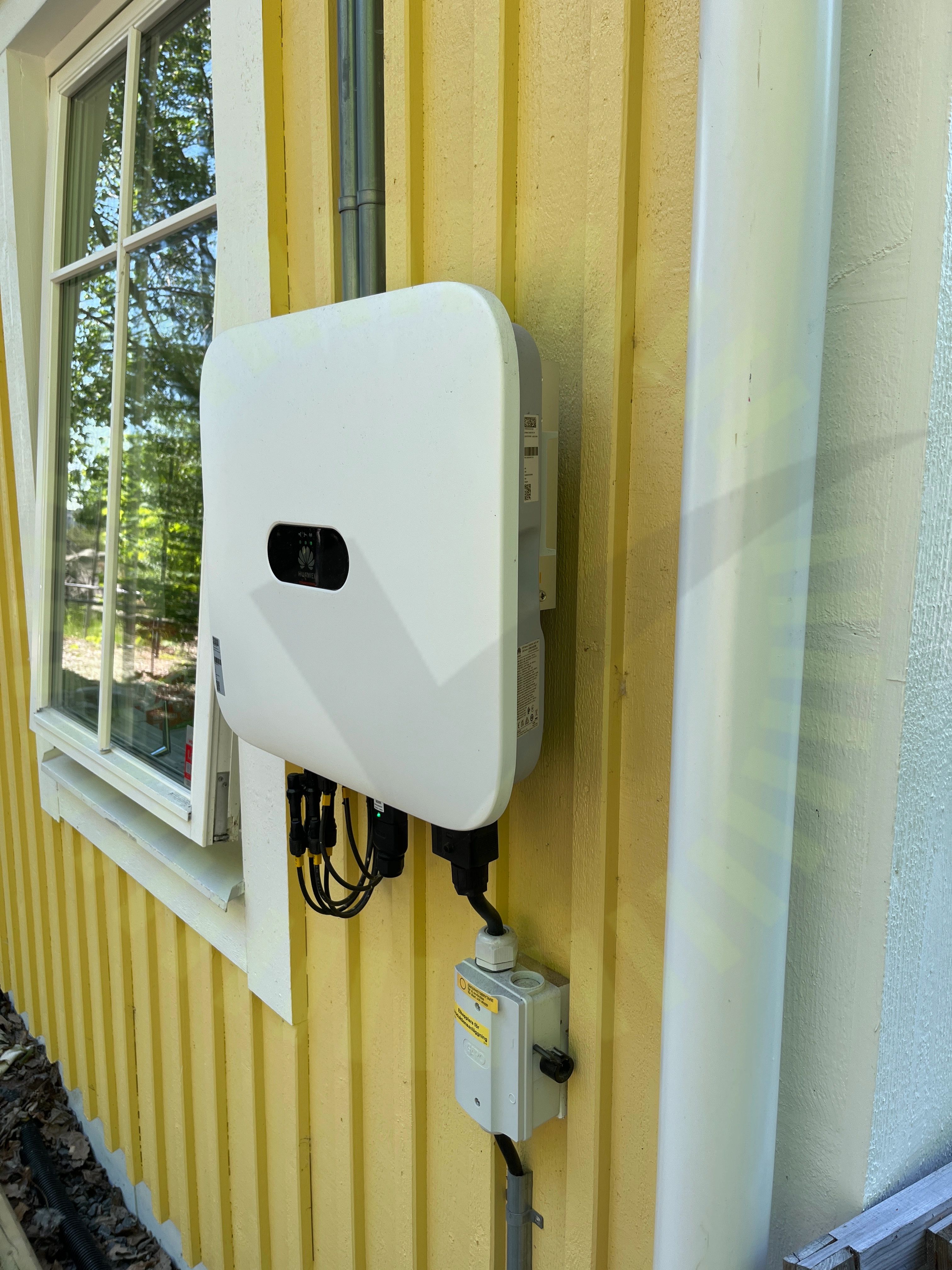

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Schletter: Rapid Roof Hooks (29)Tak 1, SolarWatt: Vision AM 3.0 Pure (14)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

3/22

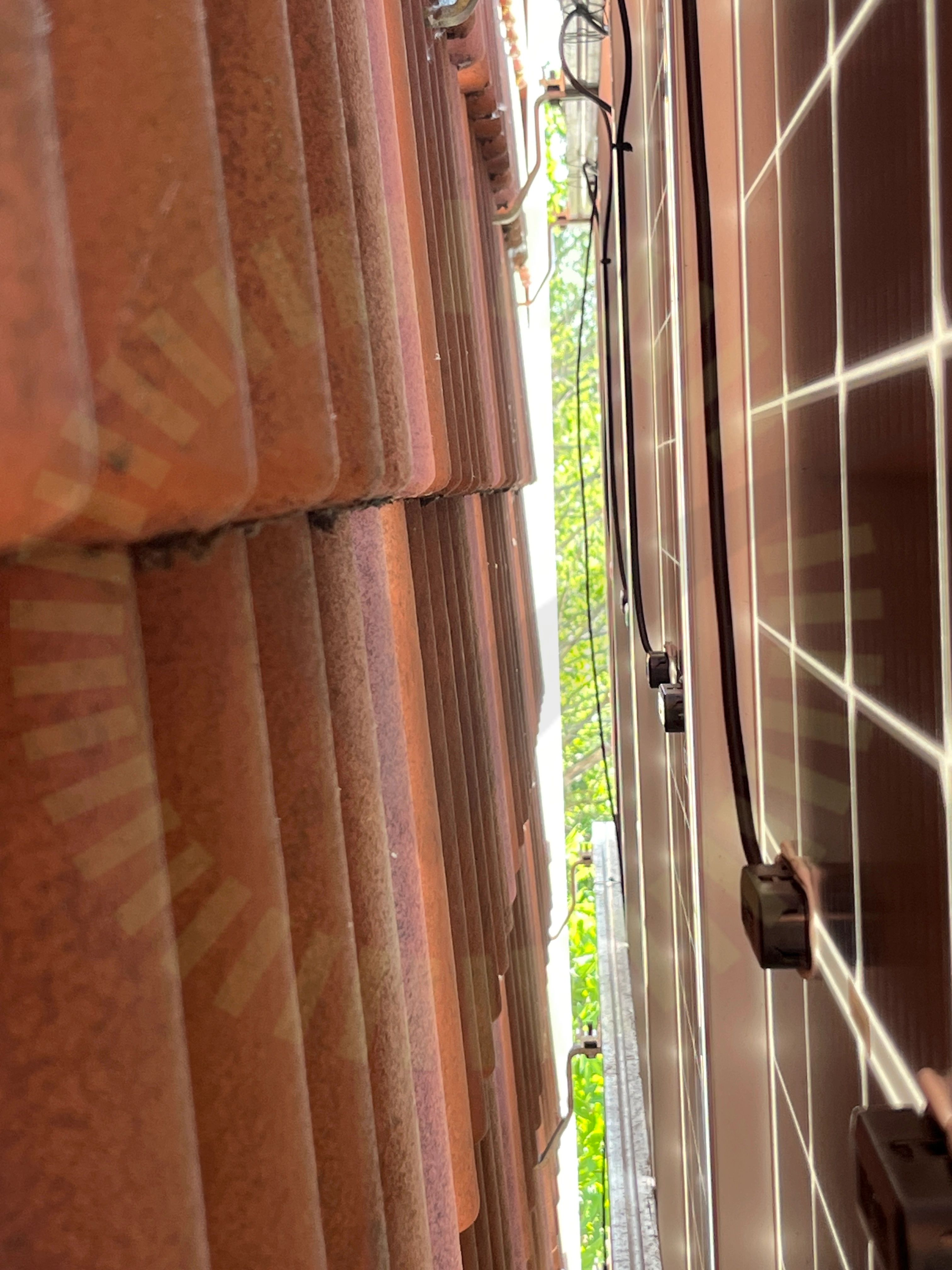

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

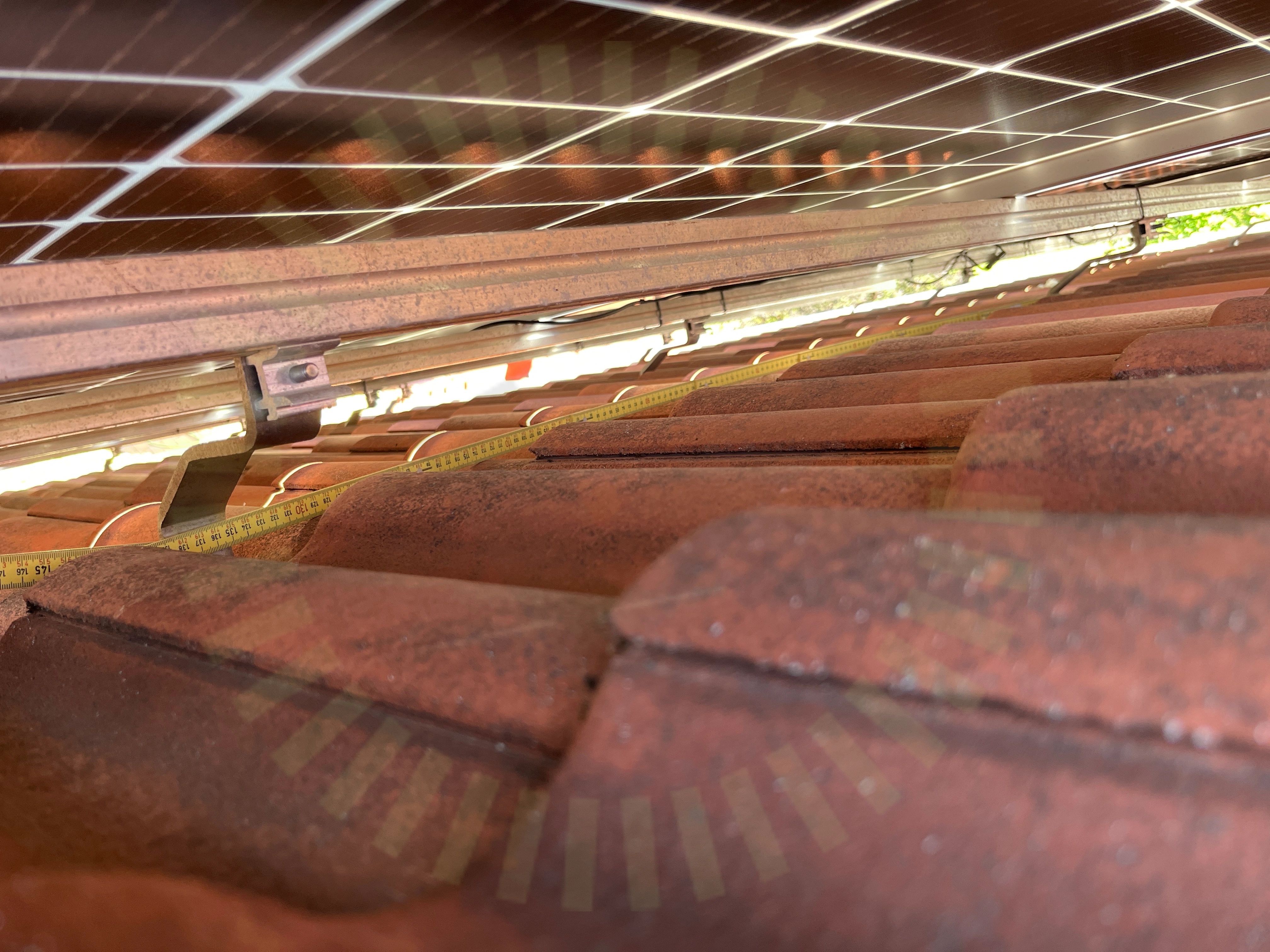

3.2 Takkrokarnas CC

Inte godkänd

Avstånd mellan infästningar är längre i verkligheten än det maximala måttet i lastberäkningen. Max 120cm enligt lastberäkningen. Detta gäller även det plattare taket, uppmätt 105cm, Max 80cm enligt lastberäkningen.

Snö- och vindlastberäkning

3.3 Takstolsinfästning

Inte godkänd

Takkrokens skruvar har spräckt takstolen. Det finns även skruv som har missat takstolen.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

Godkända kontrollpunkter

18/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Höjdjustering

Infästning utanför takstol

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Tak 1, SolarWatt: Vision AM 3.0 Pure

Anmärkningar

2/14

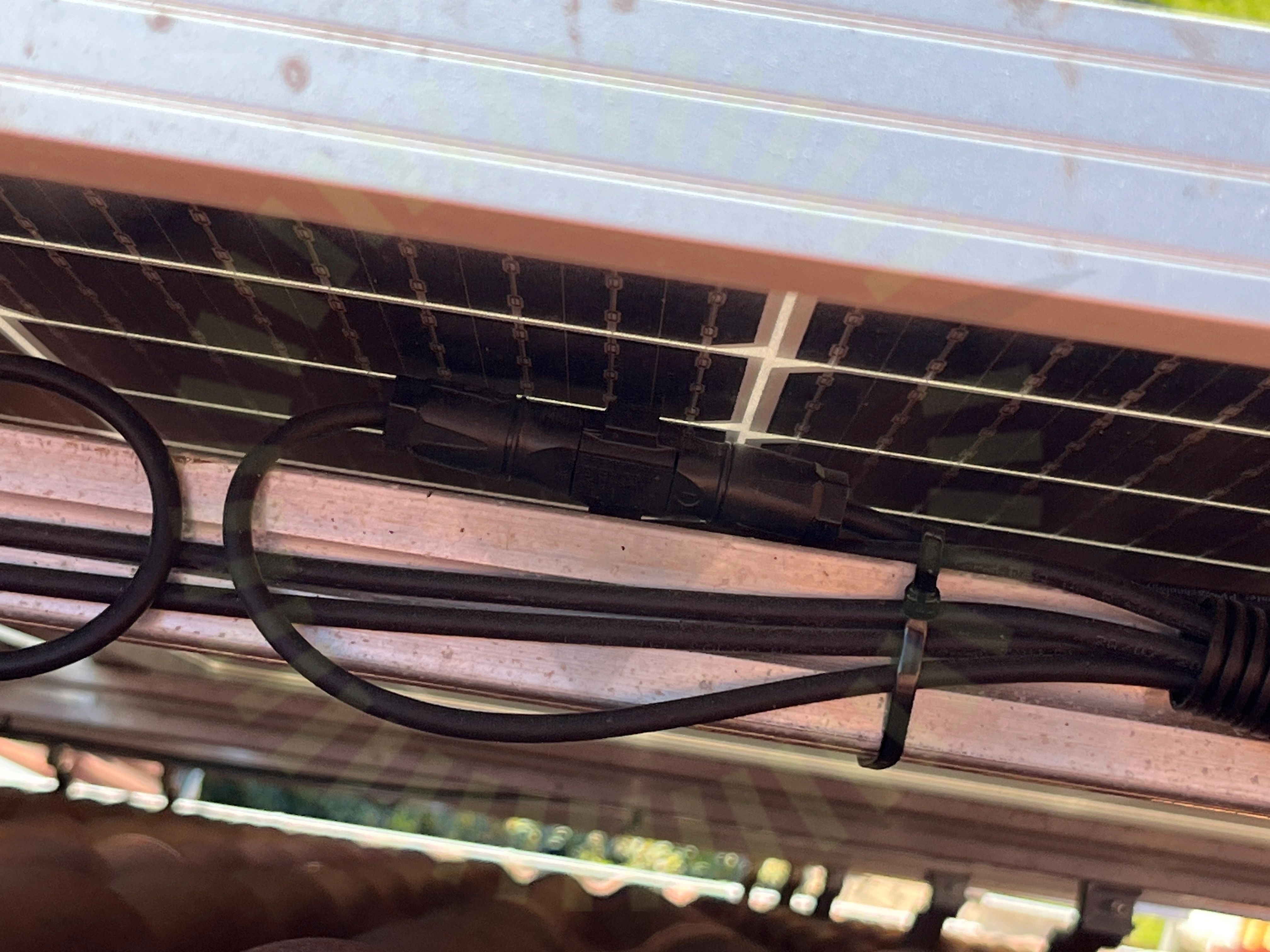

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

SolarWatt: Installation Instructions for framed glass-glass modules AM 3.0/4.0, Sida 20

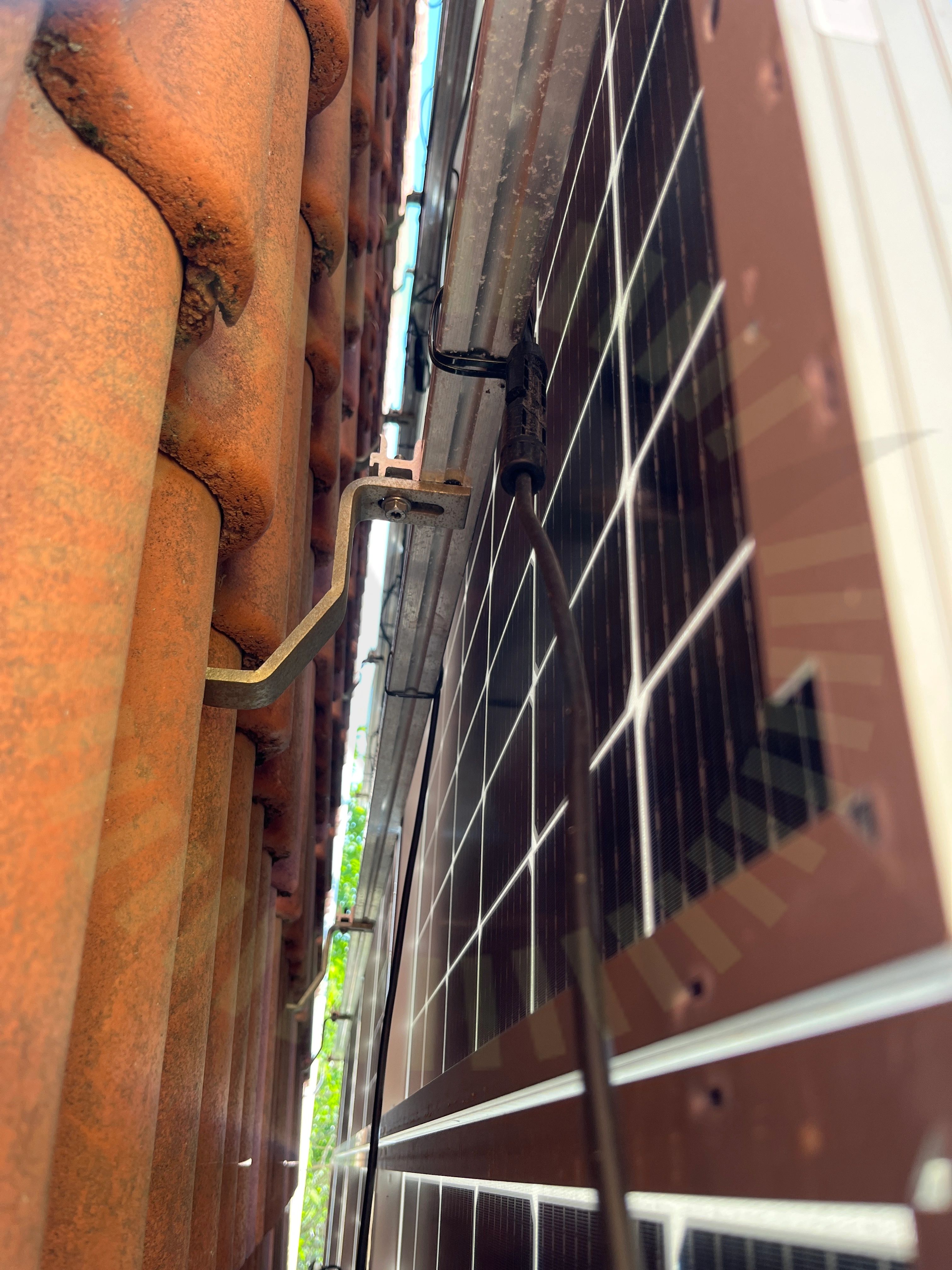

4.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/14

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Varselmärkning

Anmärkningar

1/4

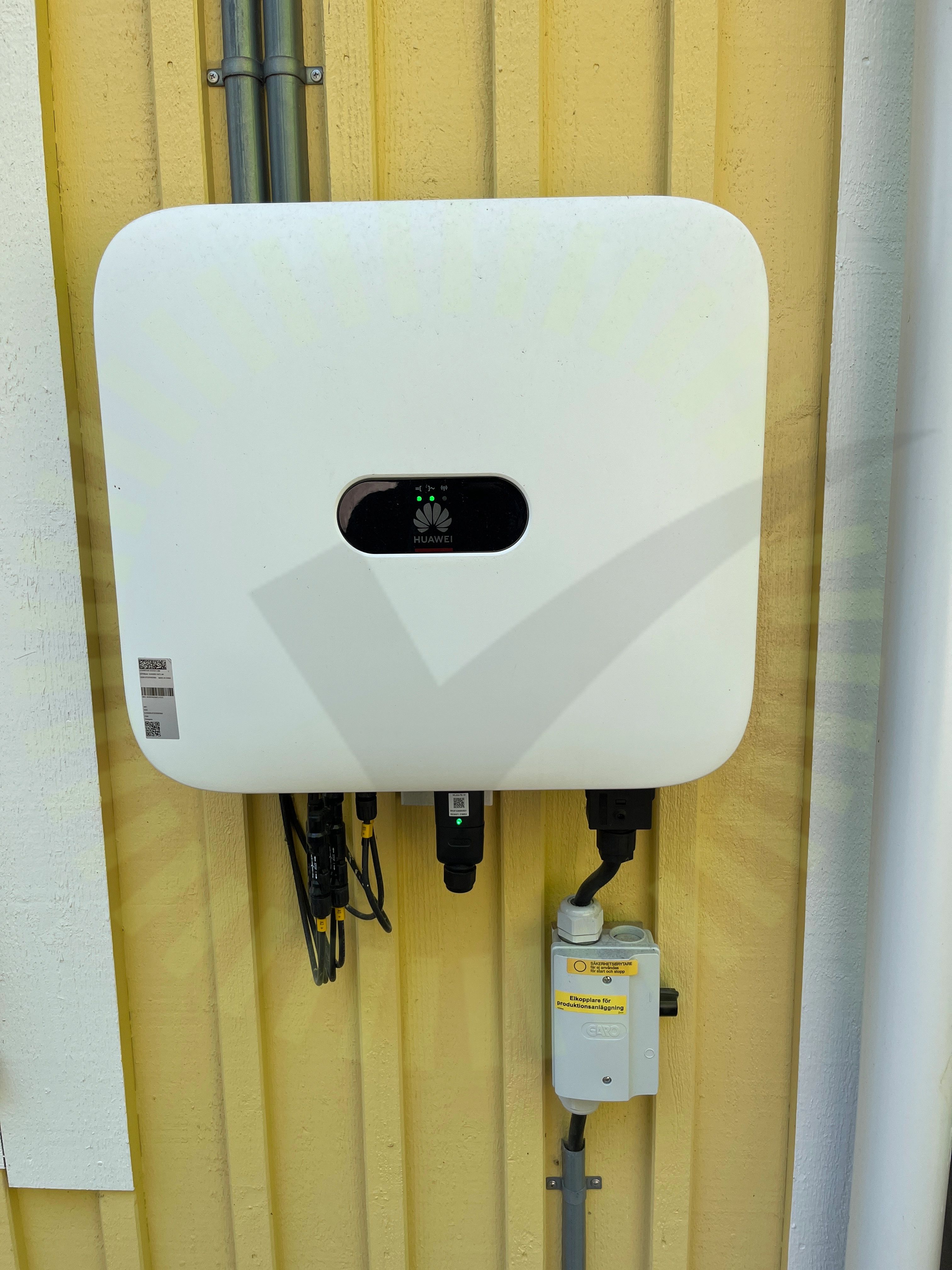

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

6/36

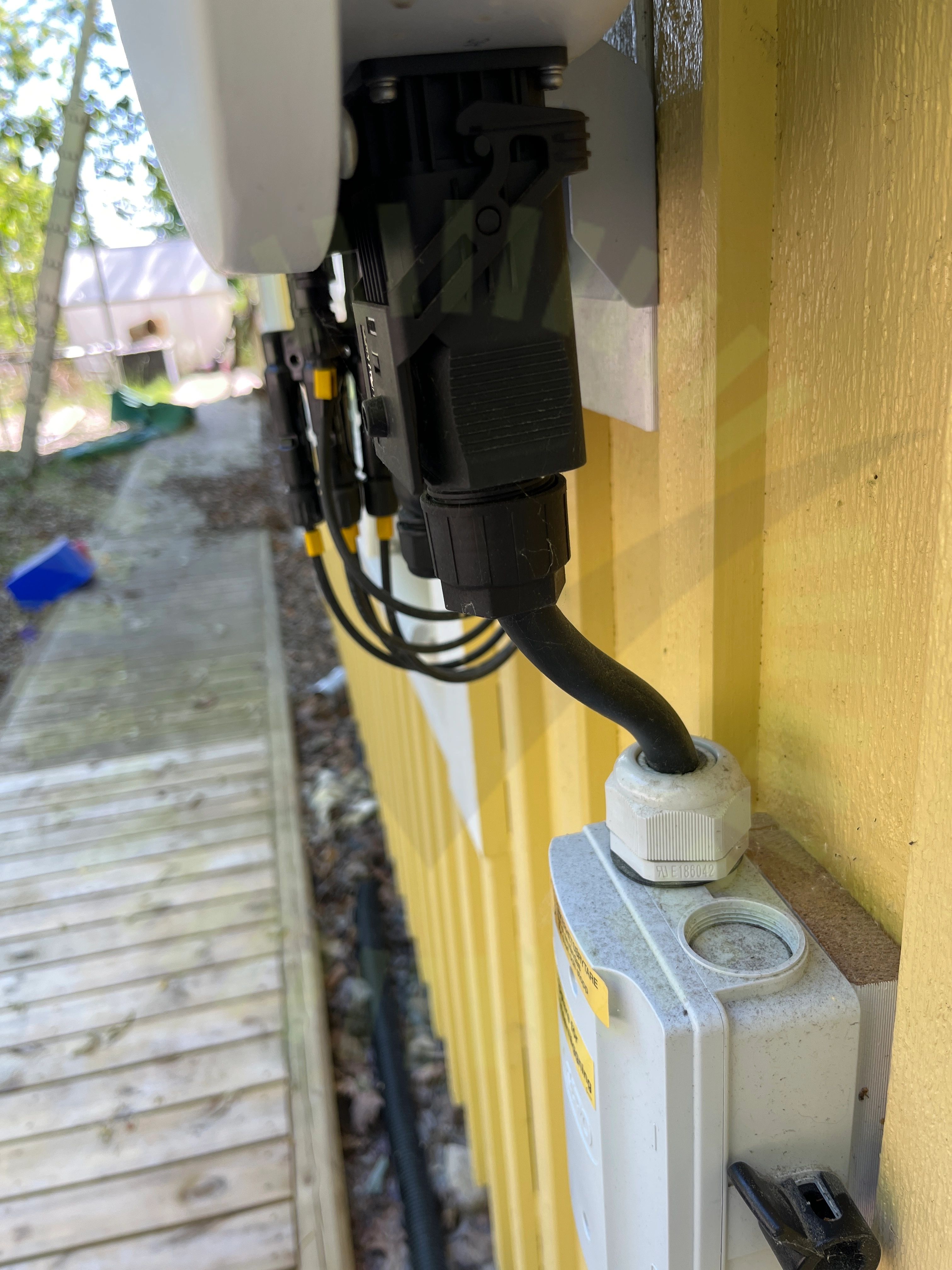

6.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

6.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 28

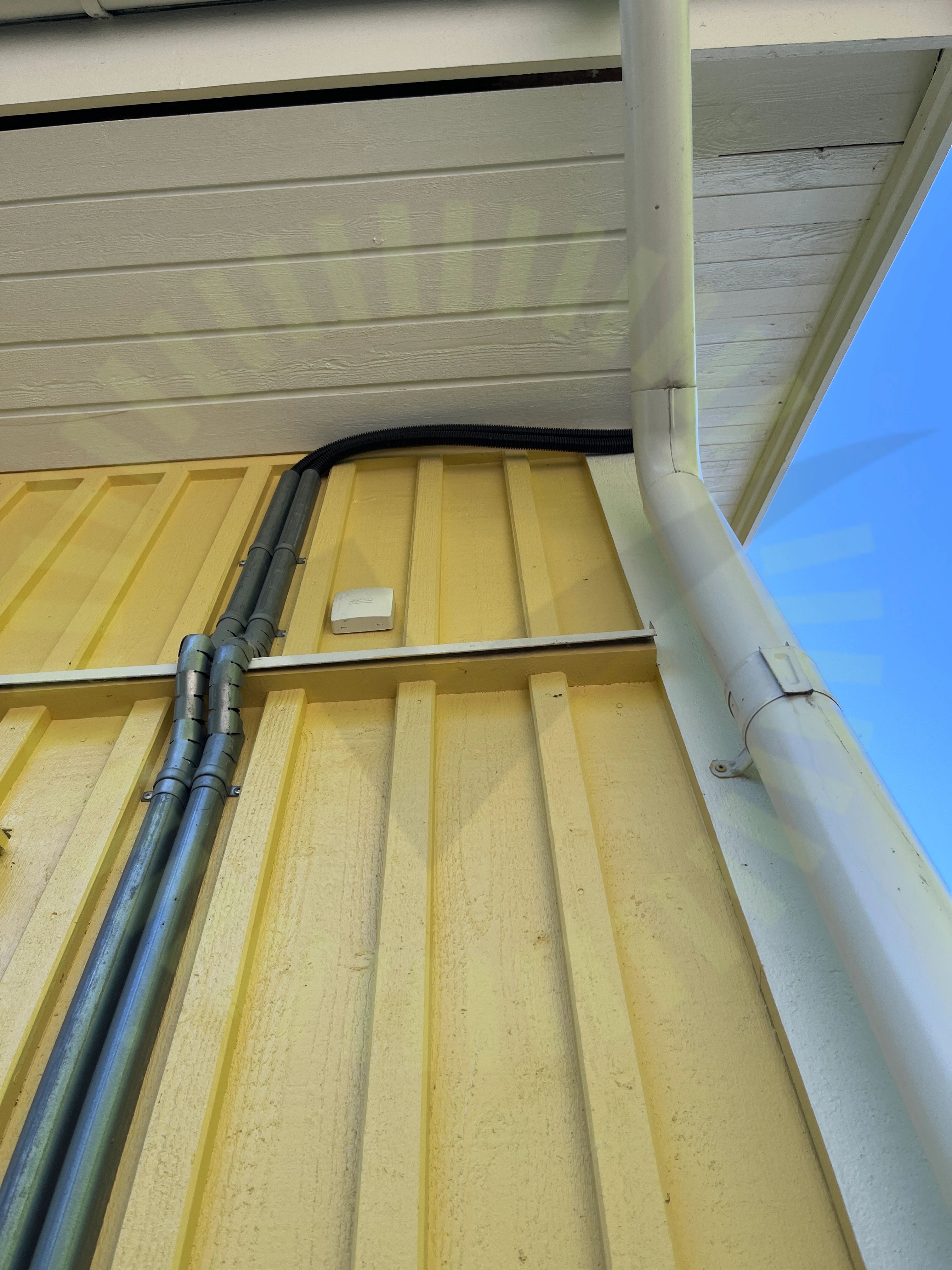

6.3 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

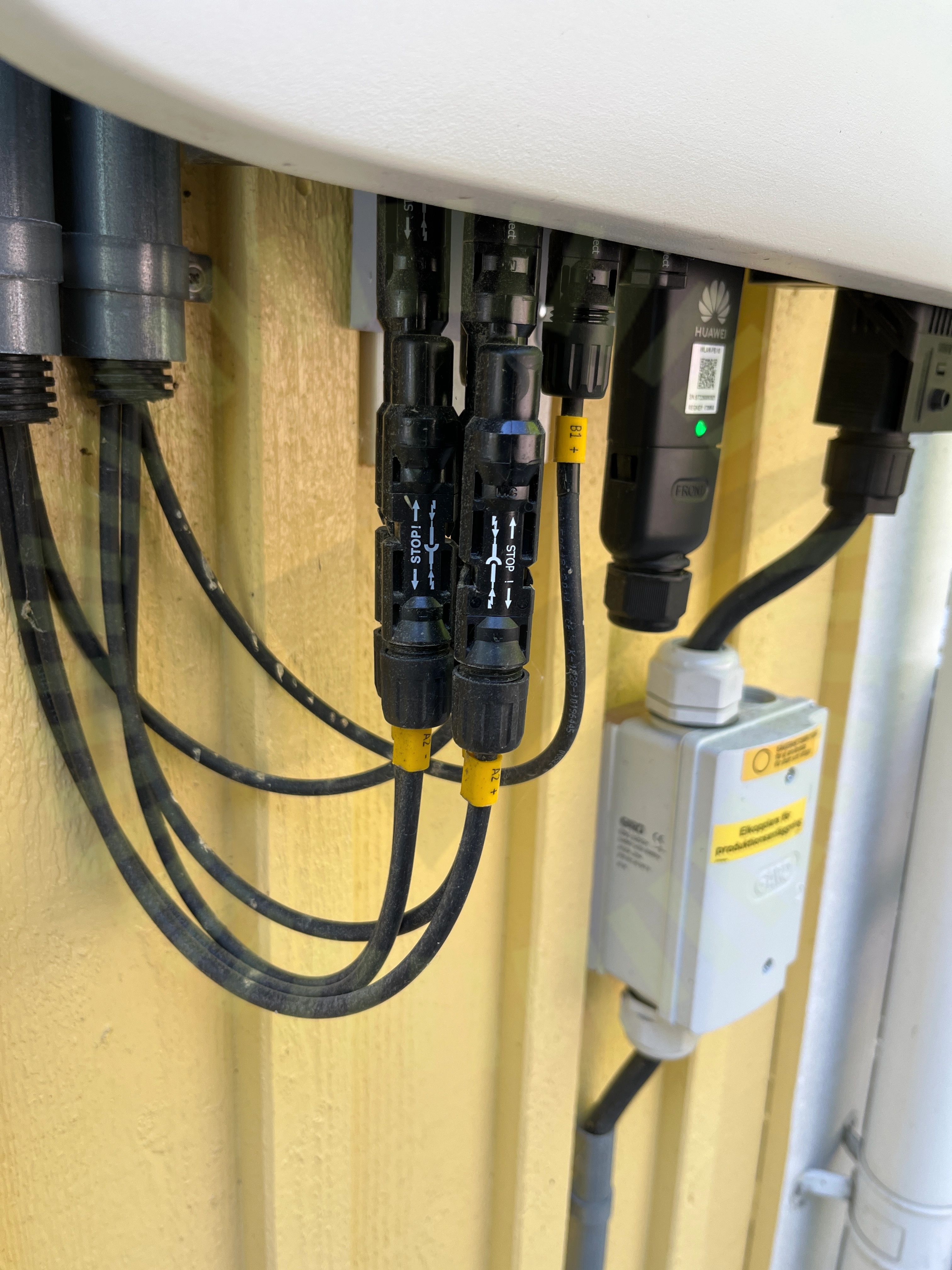

6.4 DC Max Ström

Inte godkänd

Strängar har parallelkopplats innan anslutning till växelriktaren och har en betydligt högre ström än vad MPPTn kan hantera.

Huawei: SUN2000-(3KTL-10KTL)-M1: Datasheet

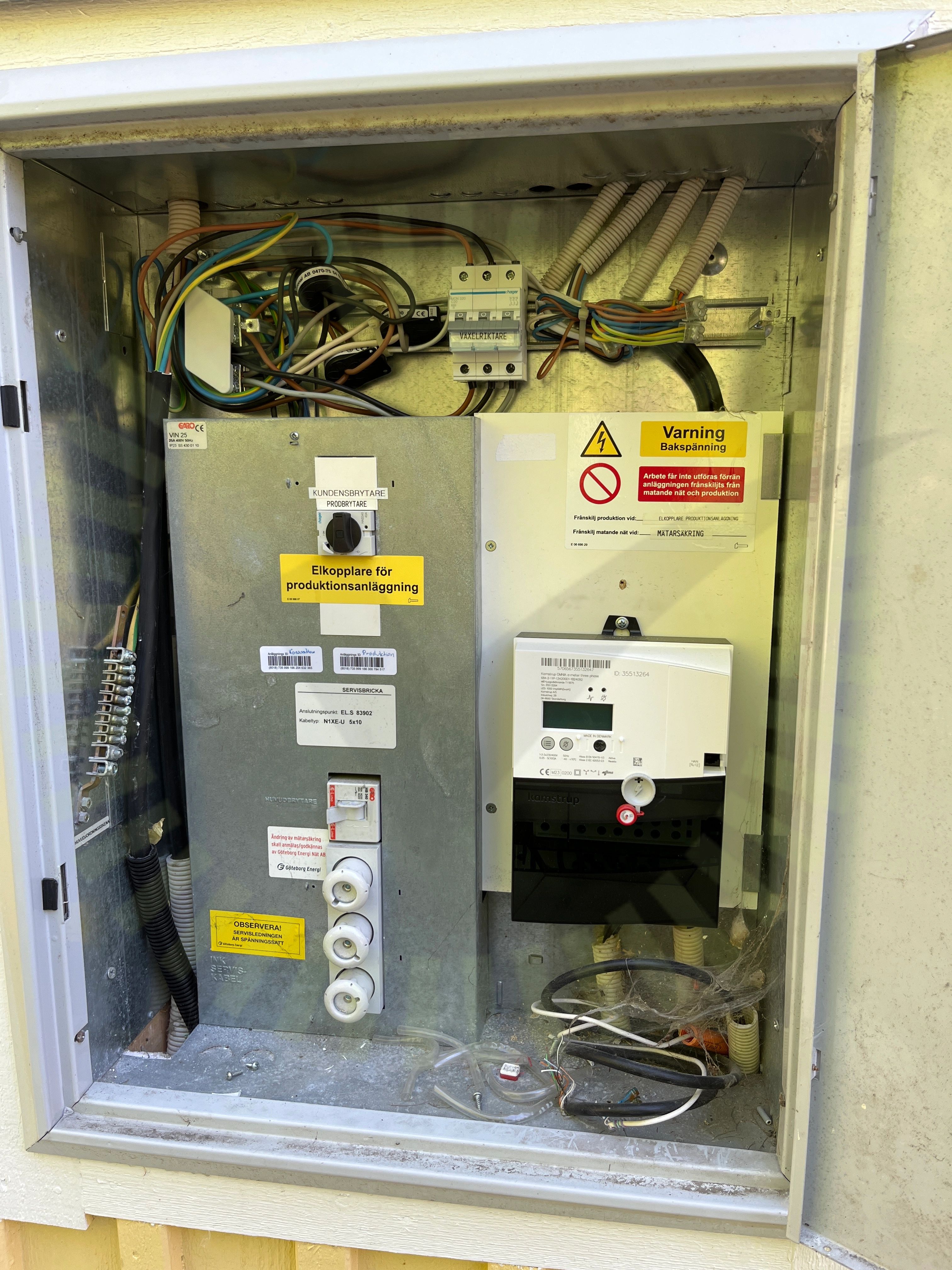

6.5 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

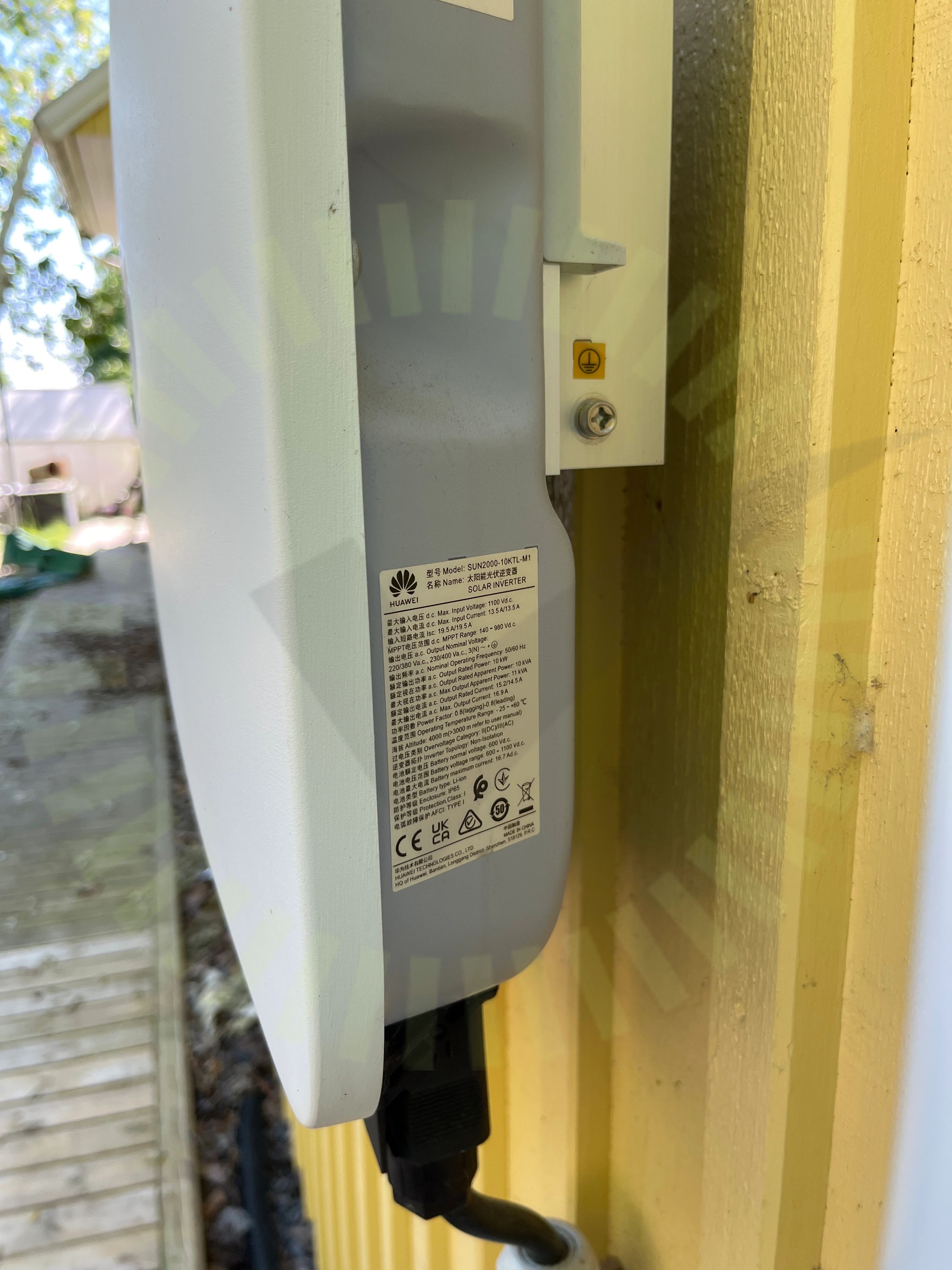

6.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

27/36

AC anslutning växelriktare

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max Spänning

DC Min Spänning

Strängdesign
