Besiktningsrapport
7.9
Installation genom
Solcellen.nu
Datum
11 augusti 2023
Ort
Kungälv, Västra Götalands län
Kabeluppfästning
Mittklämmor
Skenornas överhäng
+ 15
82% godkända
18% ej godkända
Om installationen
Paneler
JA Solar: JAM60S20/21 355-375MR
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare DC
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Batteri
Godkända kontrollpunkter
8/8
Säkerhetsbrytare DC
Godkända kontrollpunkter
6/6
Tak 1, ESDEC Lutande Panntak
Anmärkningar
7/26

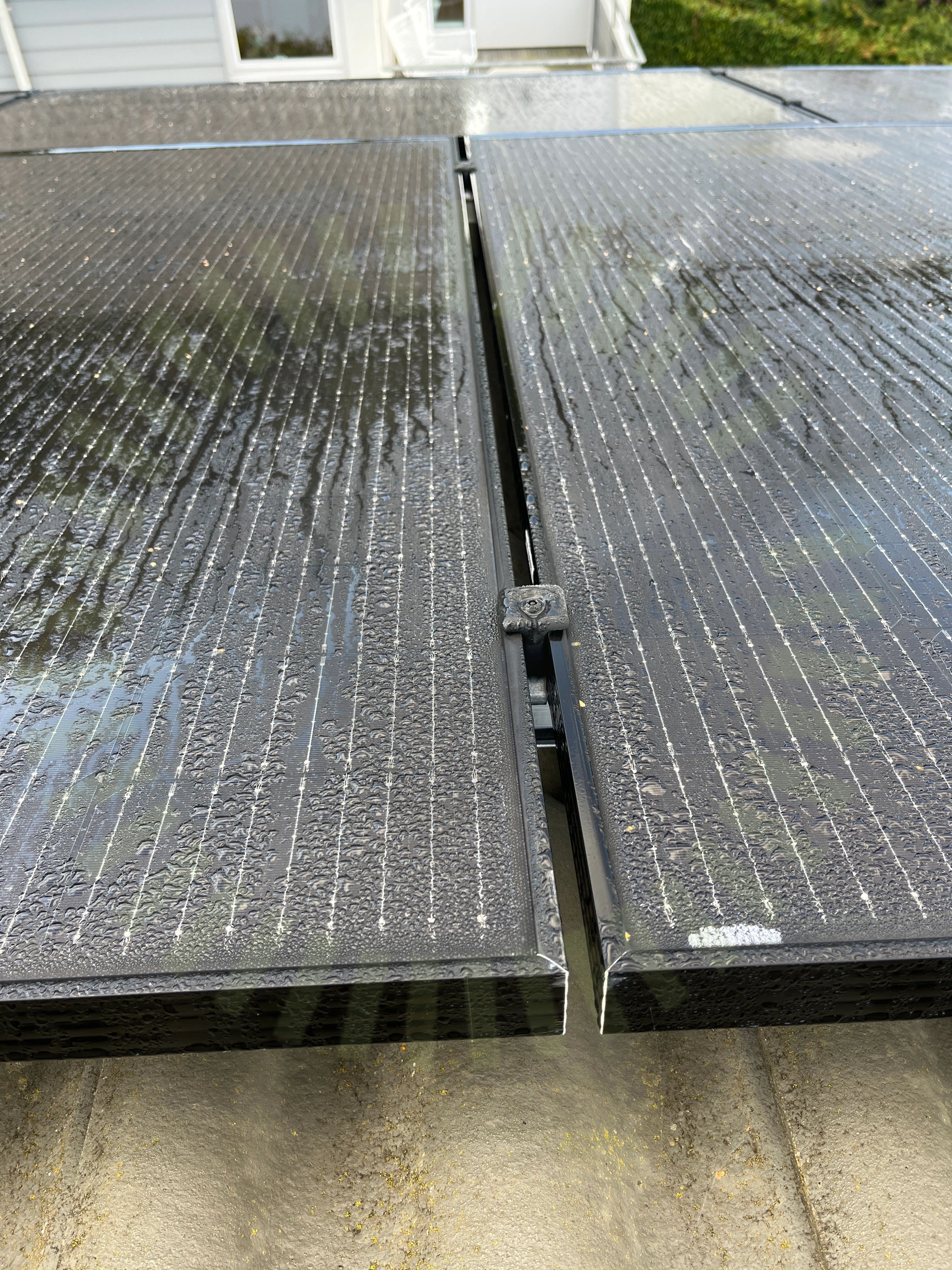

4.1 Dräneringskanal
Inte godkänd
Mittklämmans dräneringskanal är inte vänd neråt.

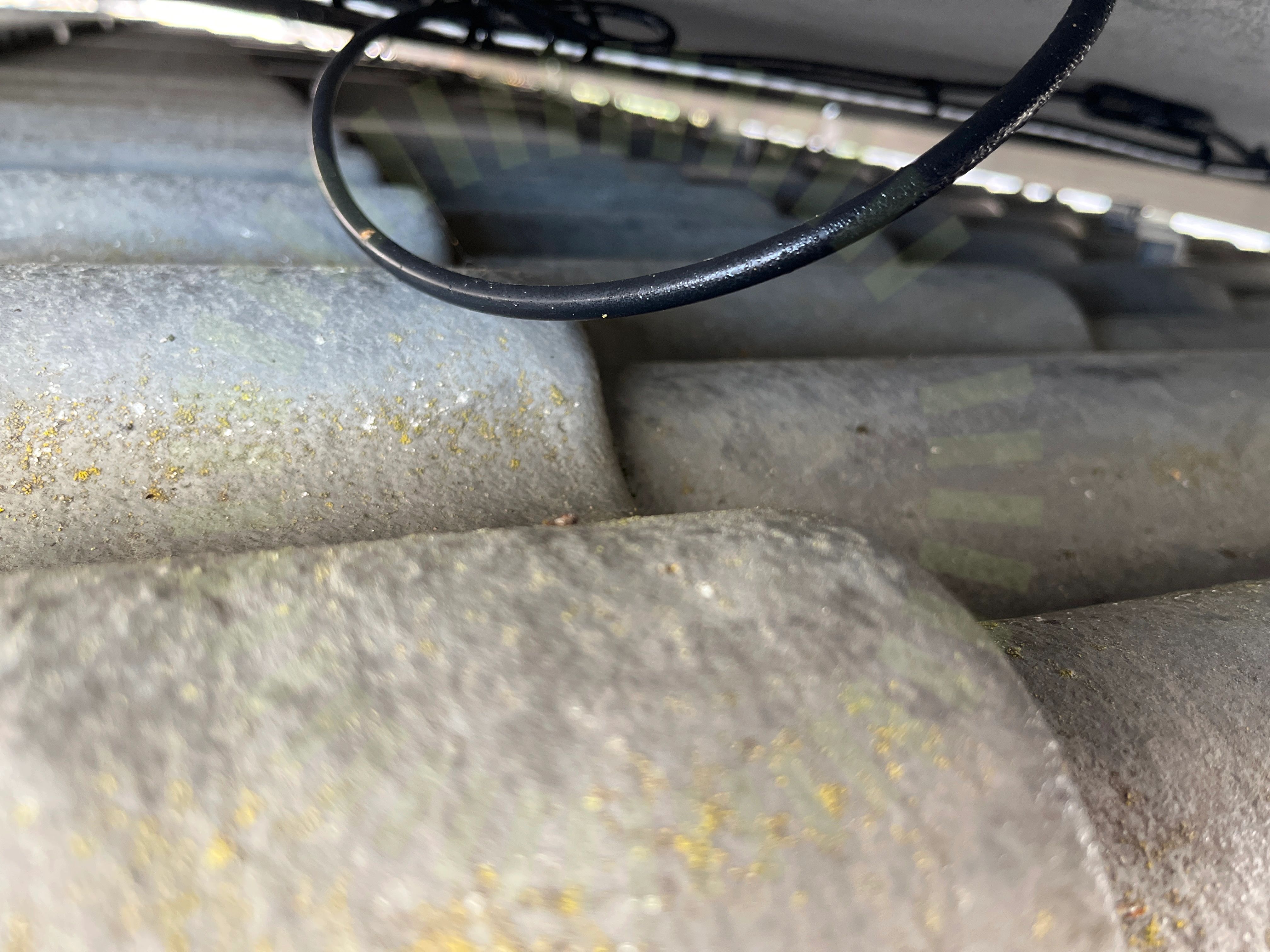

4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

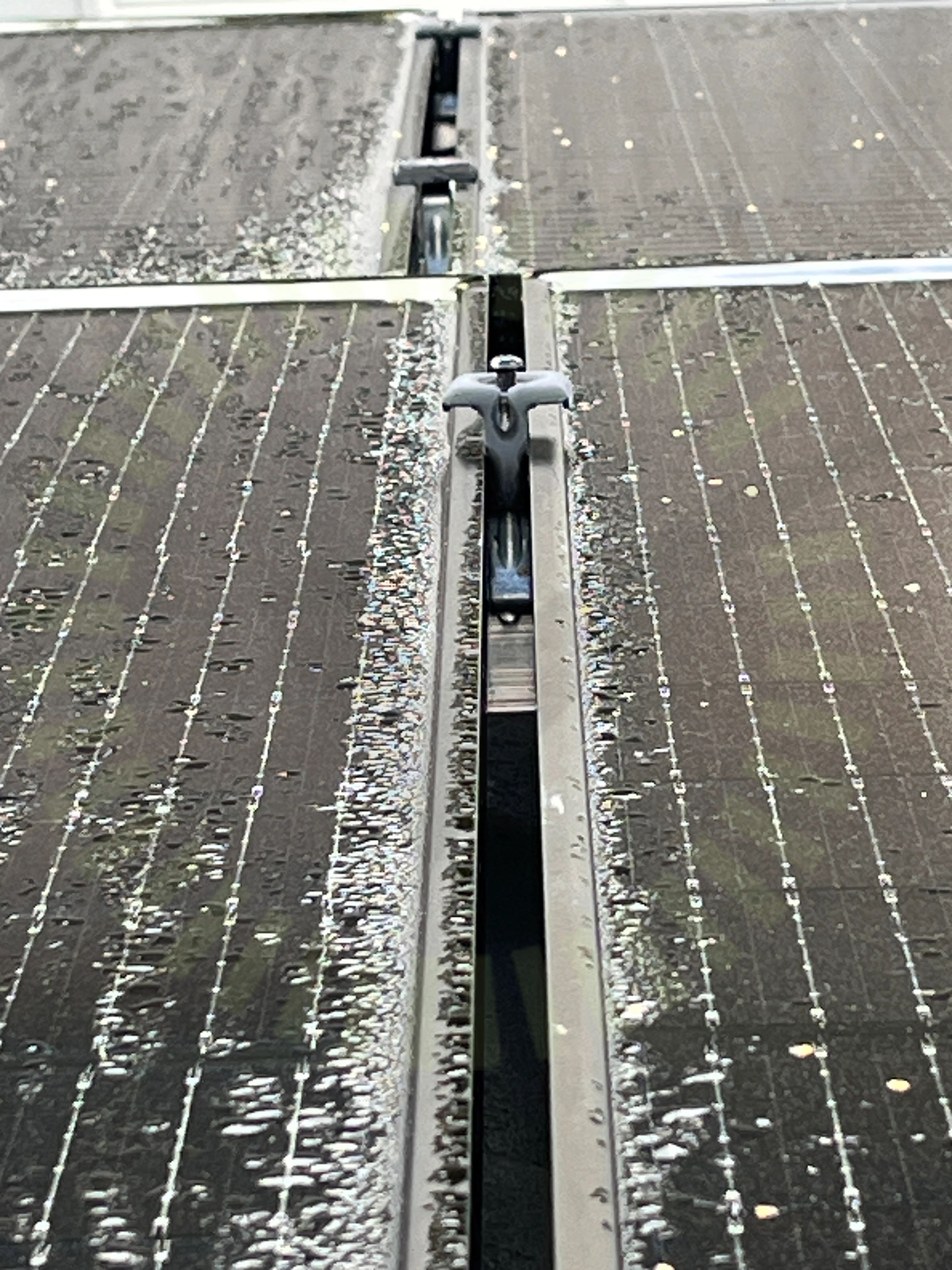

4.3 Klämmans placering i skena
Inte godkänd
Klämman ligger inte korrekt runt skenan.

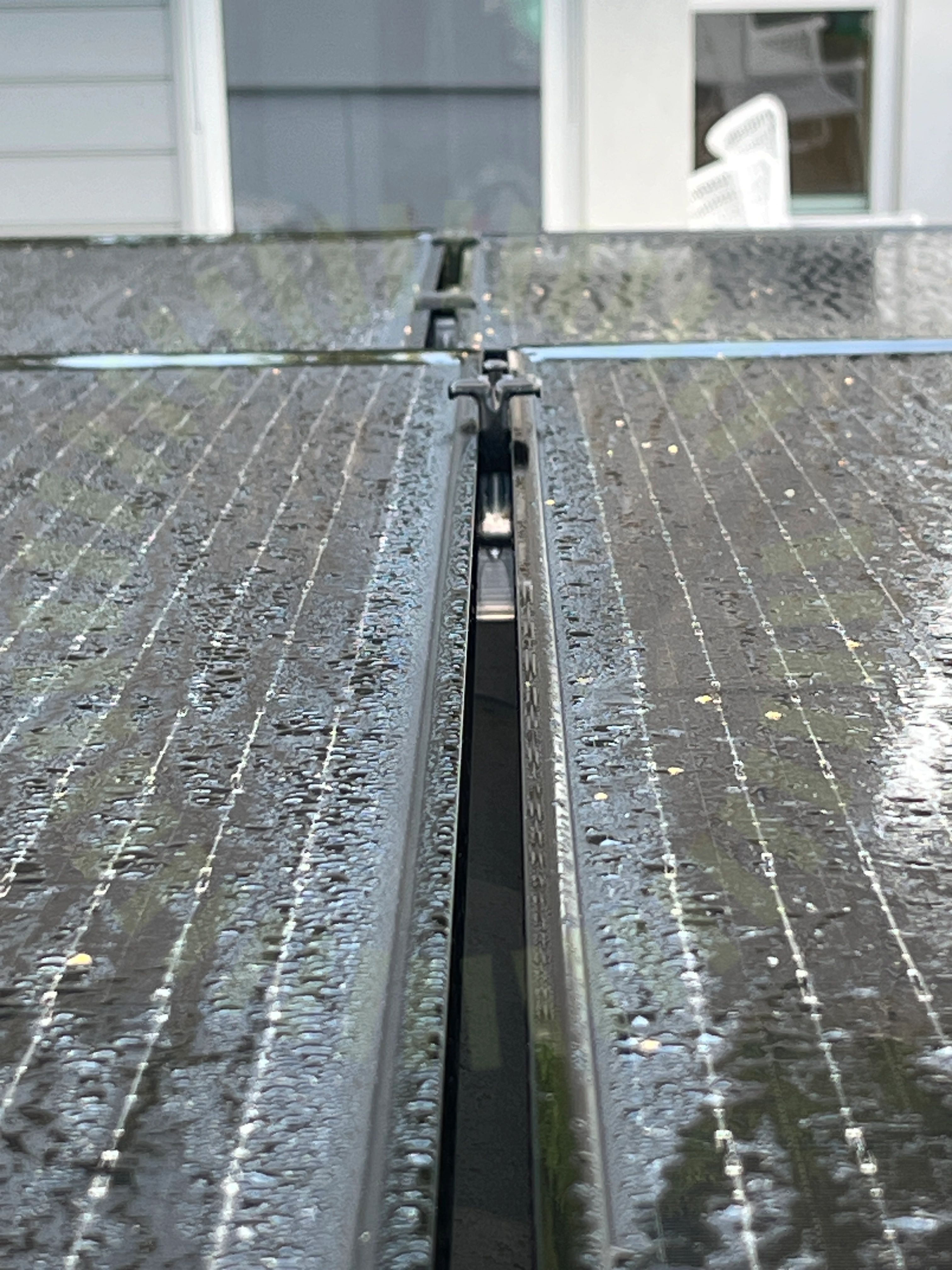

4.4 Mittklämmor
Inte godkänd
Mittfästen är inte korrekt monterade.

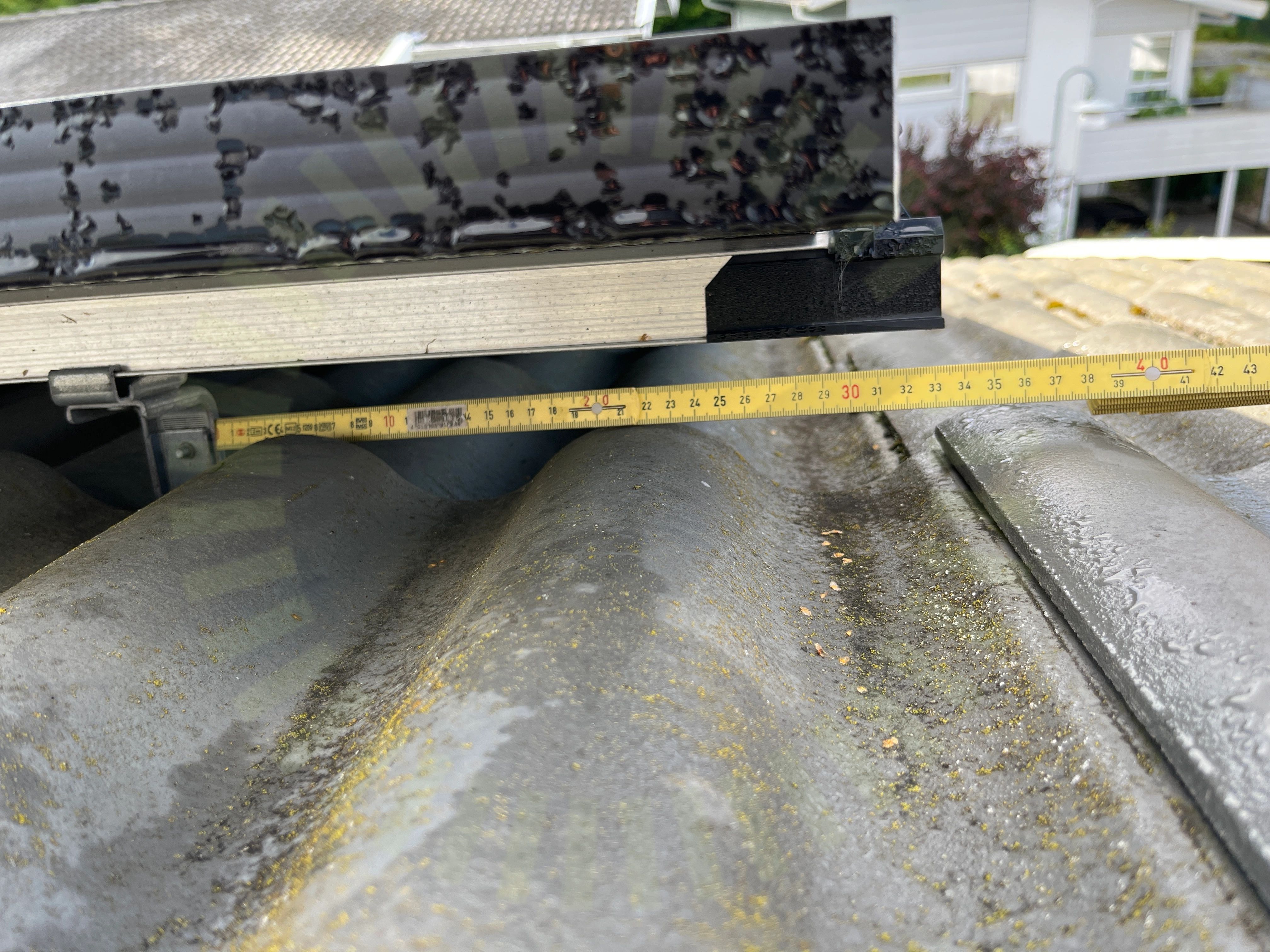

4.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

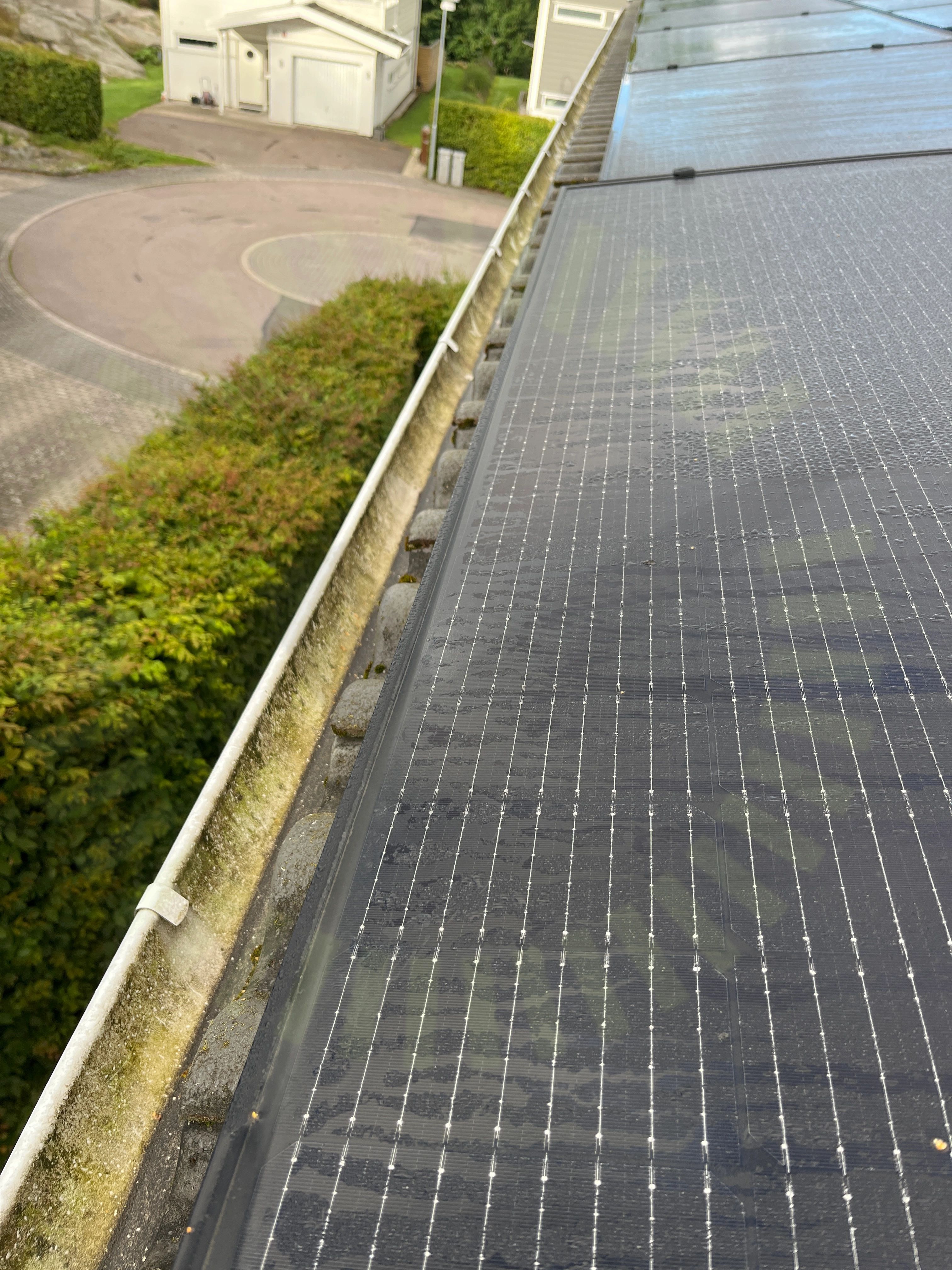

4.6 Säkerhetsavstånd
Inte godkänd
Paneler är monterade för nära takets kant.

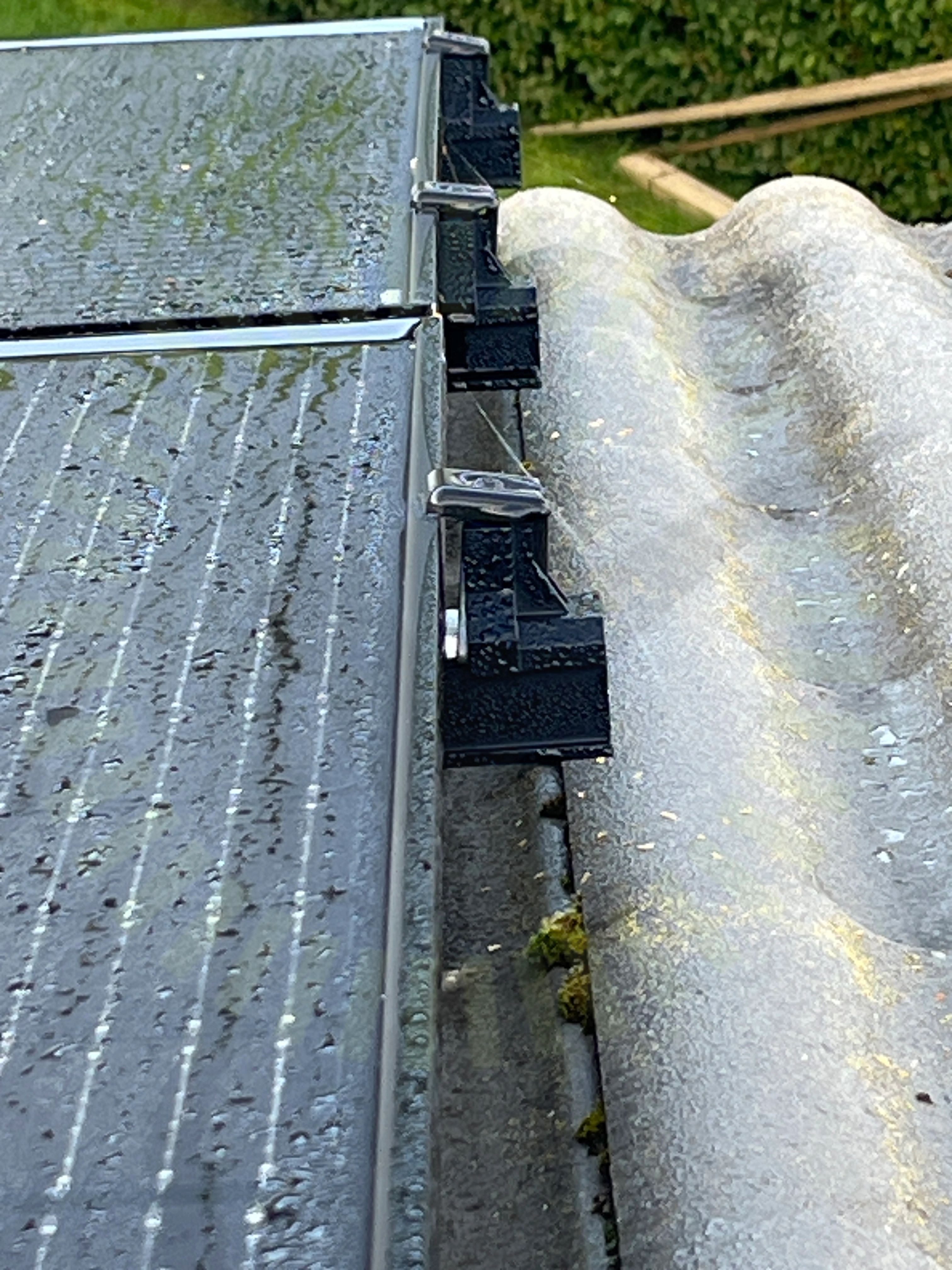

4.7 Ändklämmor
Inte godkänd
Ändklämmor för hårt dragna och för liten anträffningsyta.
Godkända kontrollpunkter
19/26
Tak 1, JA Solar: JAM60S20/21 355-375MR
Anmärkningar
7/16

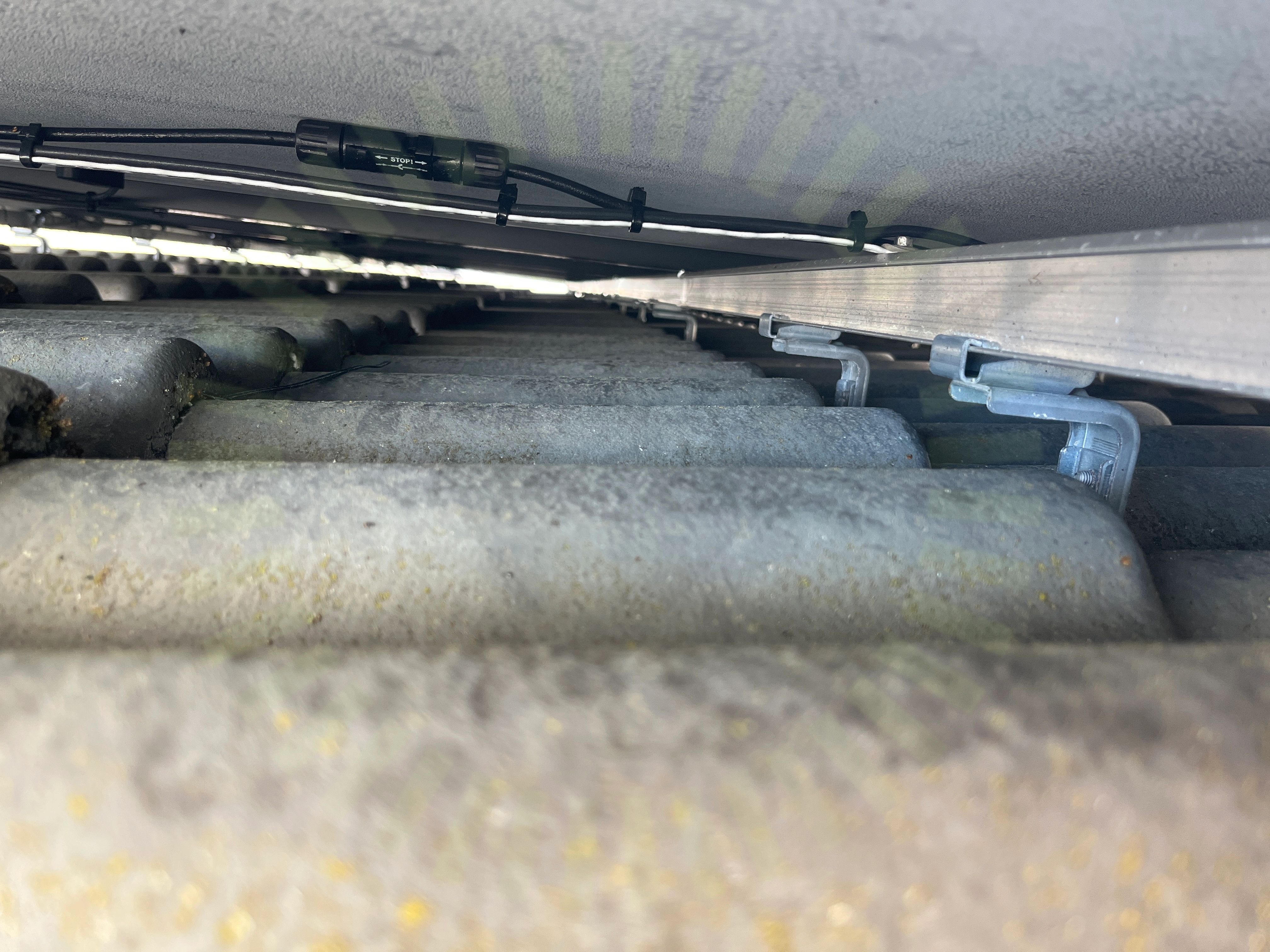

5.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

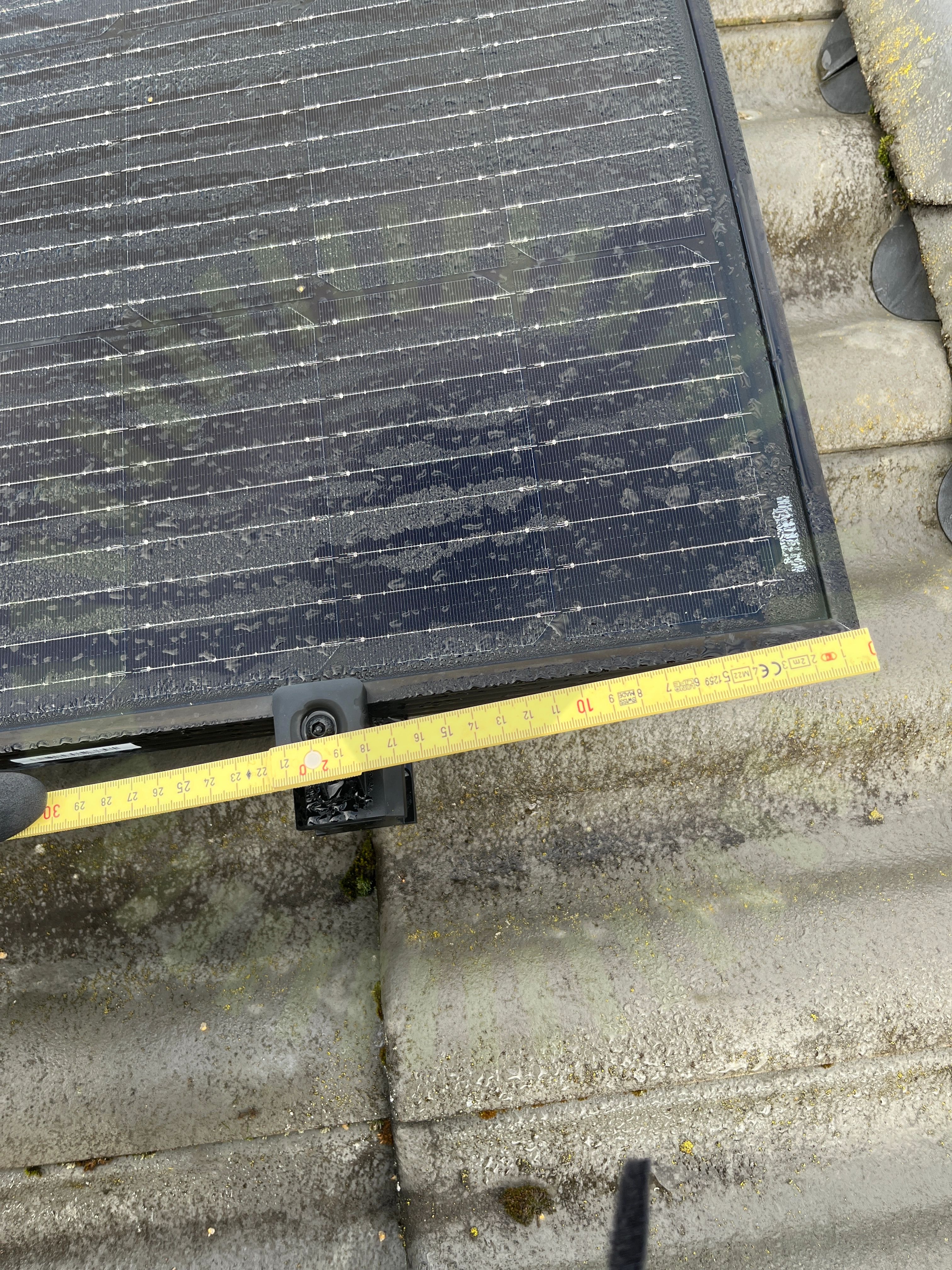

5.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.

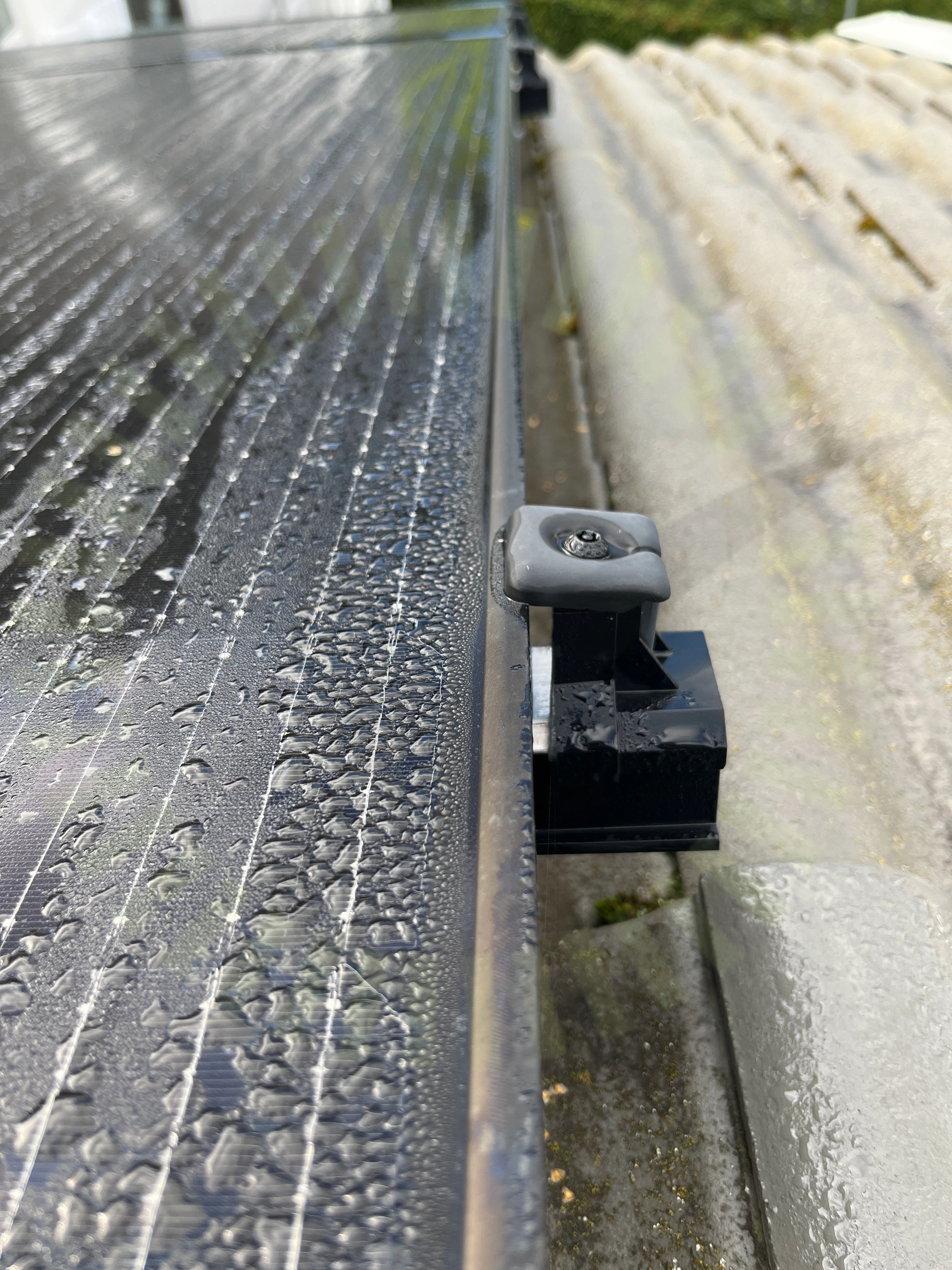

5.3 Klämmornas överlappning
Inte godkänd
Klämman överlappar inte tillräckligt på ramen.

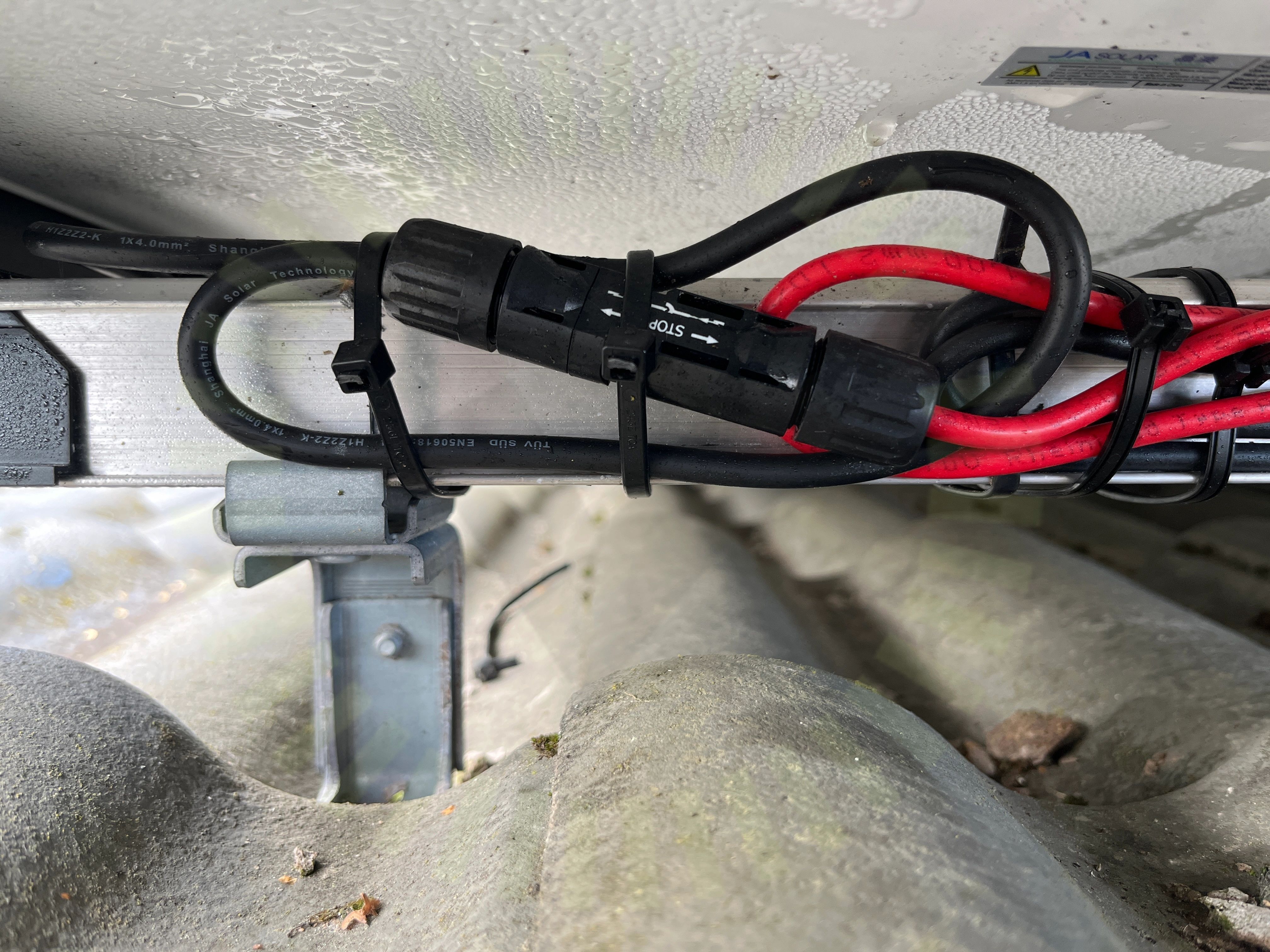

5.4 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje.

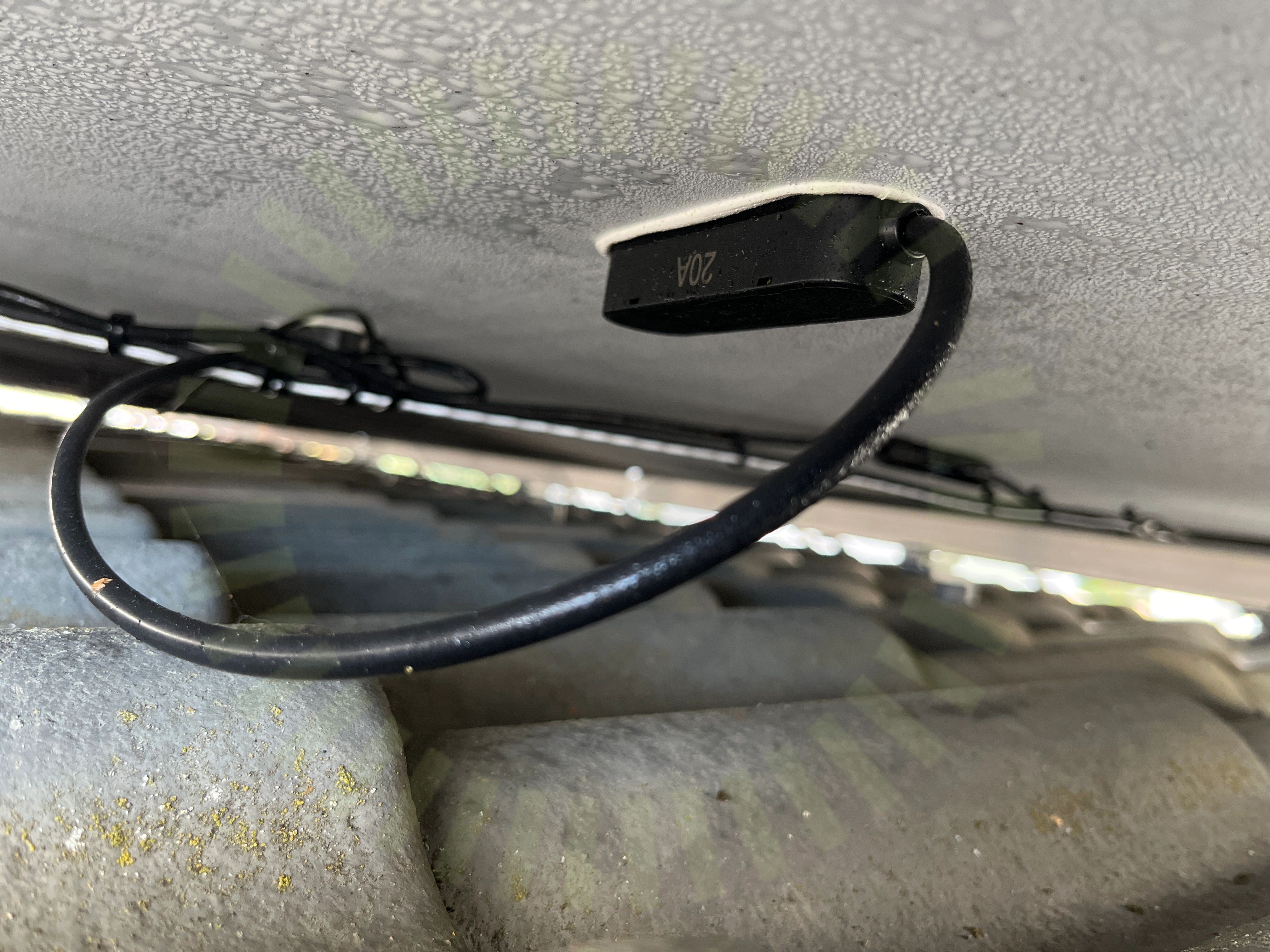

5.5 Kopplingslåda
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.

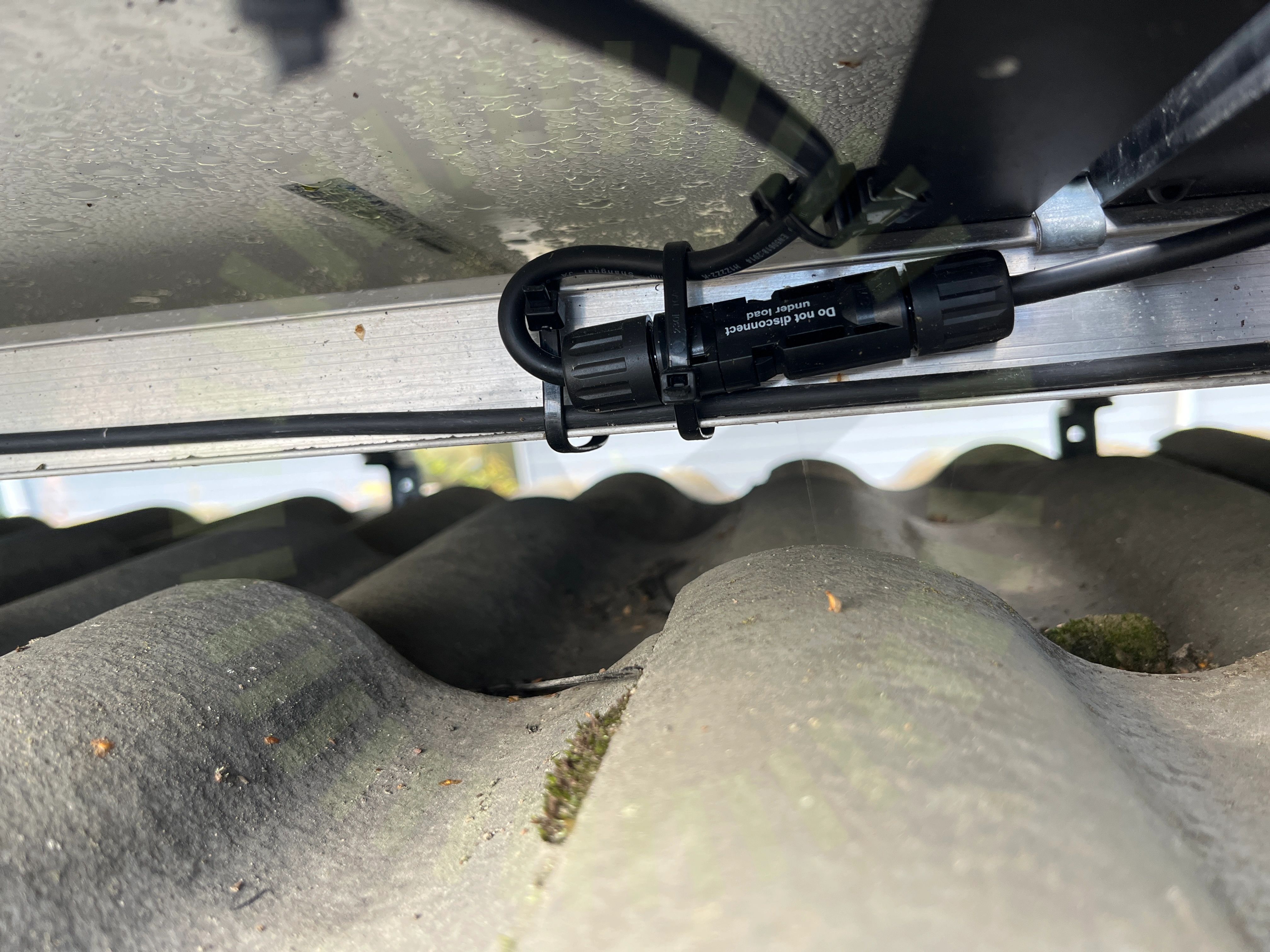

5.6 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

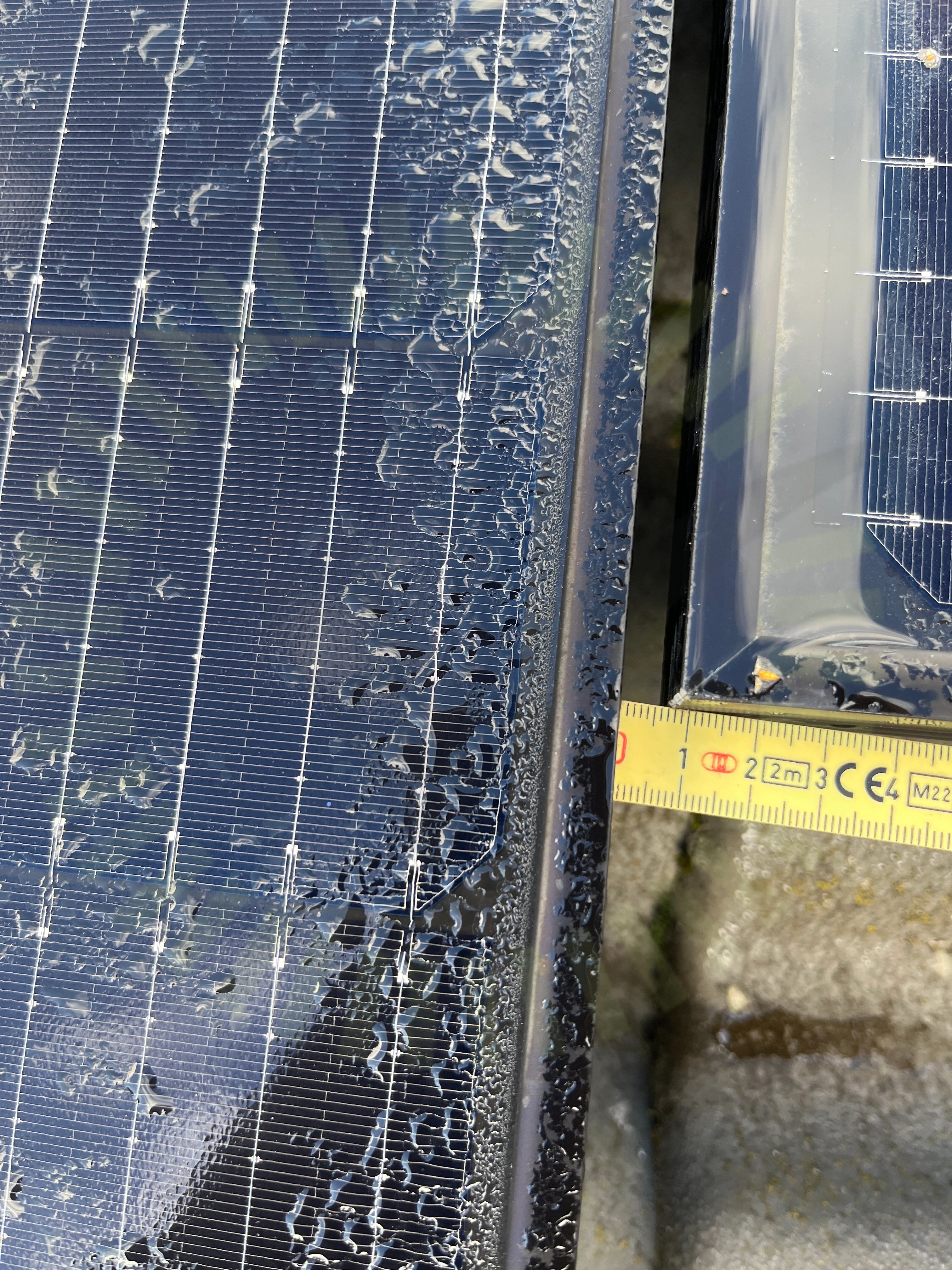

5.7 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.
Godkända kontrollpunkter
9/16
Undercentral
Godkända kontrollpunkter
8/8
Varselmärkning
Anmärkningar
2/5

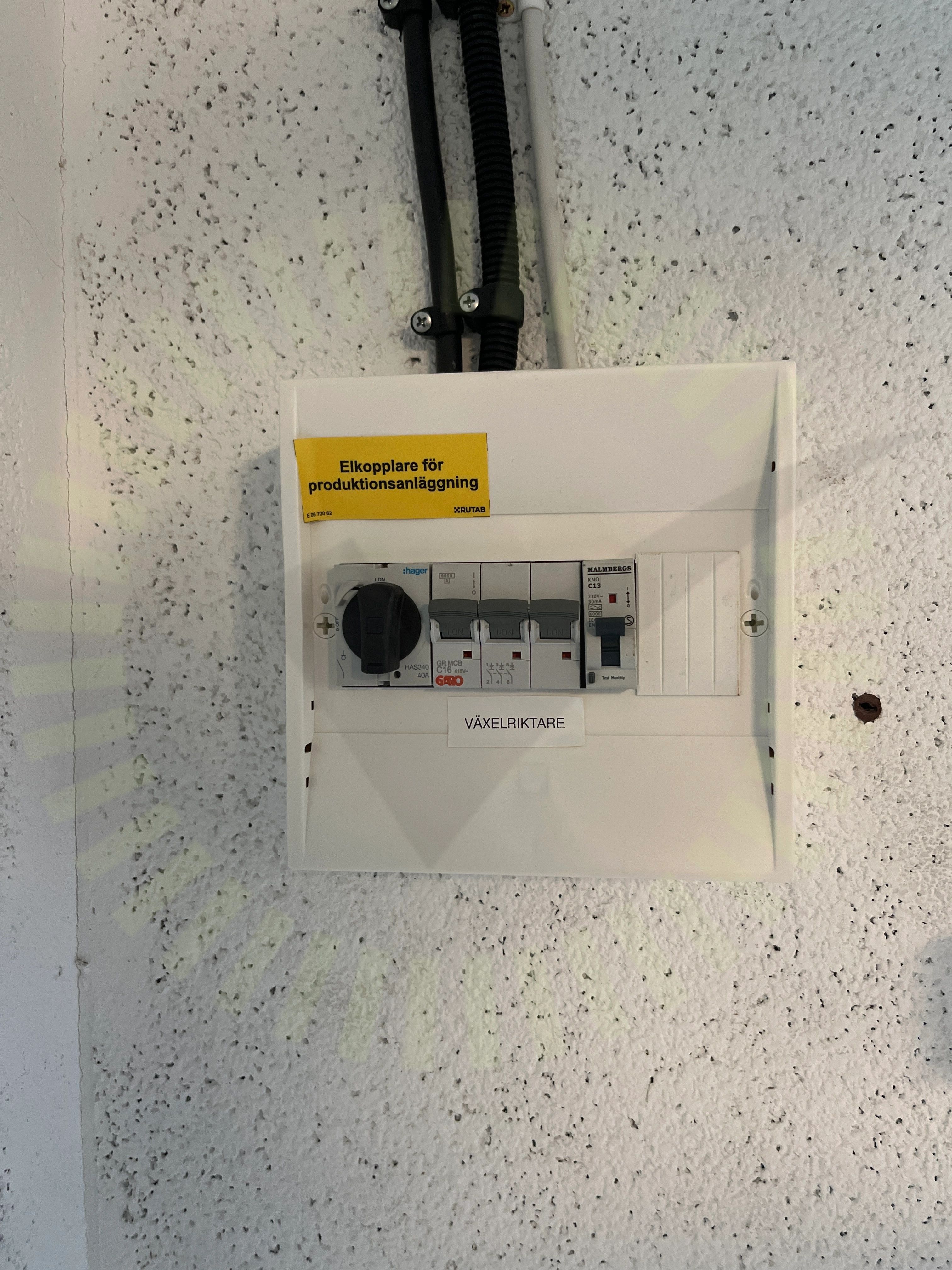

7.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler.

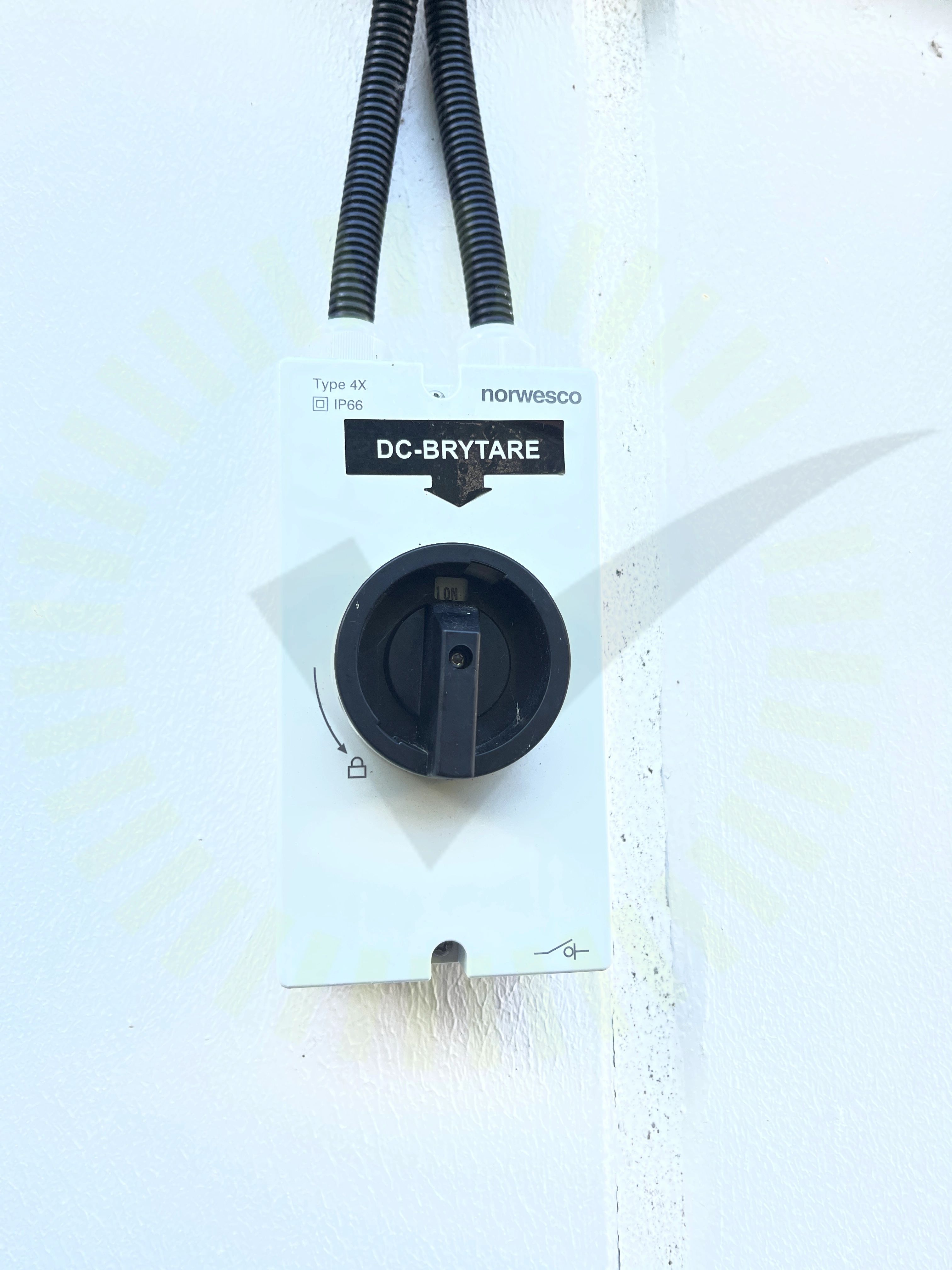

7.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/5
Växelriktare
Anmärkningar
3/36
8.1 AC Kablage förläggning
Inte godkänd
Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

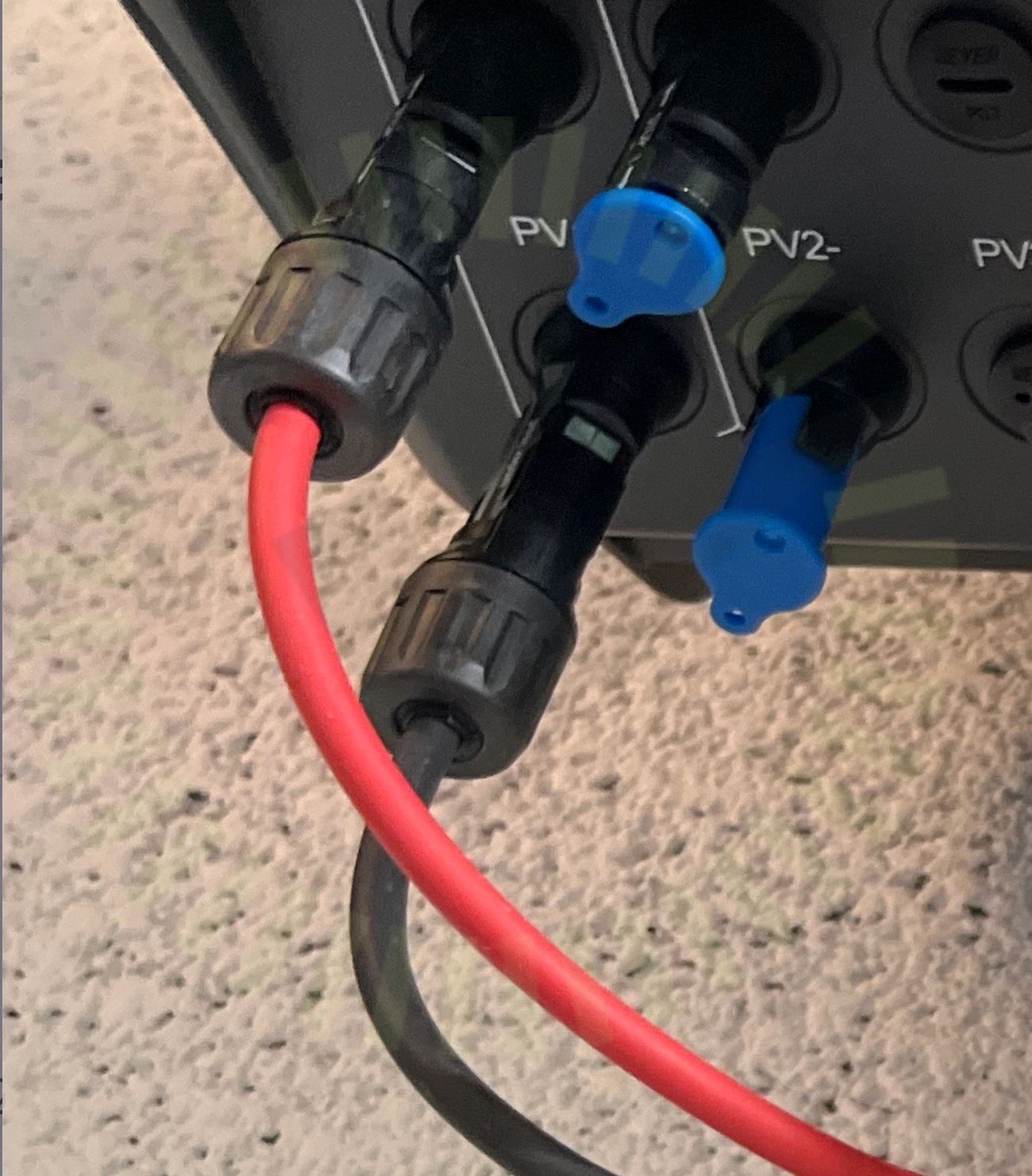

8.2 DC Kontakter anslutning
Inte godkänd
Kontakter är för hårt åtdragna så att förskruvningen går sönder.

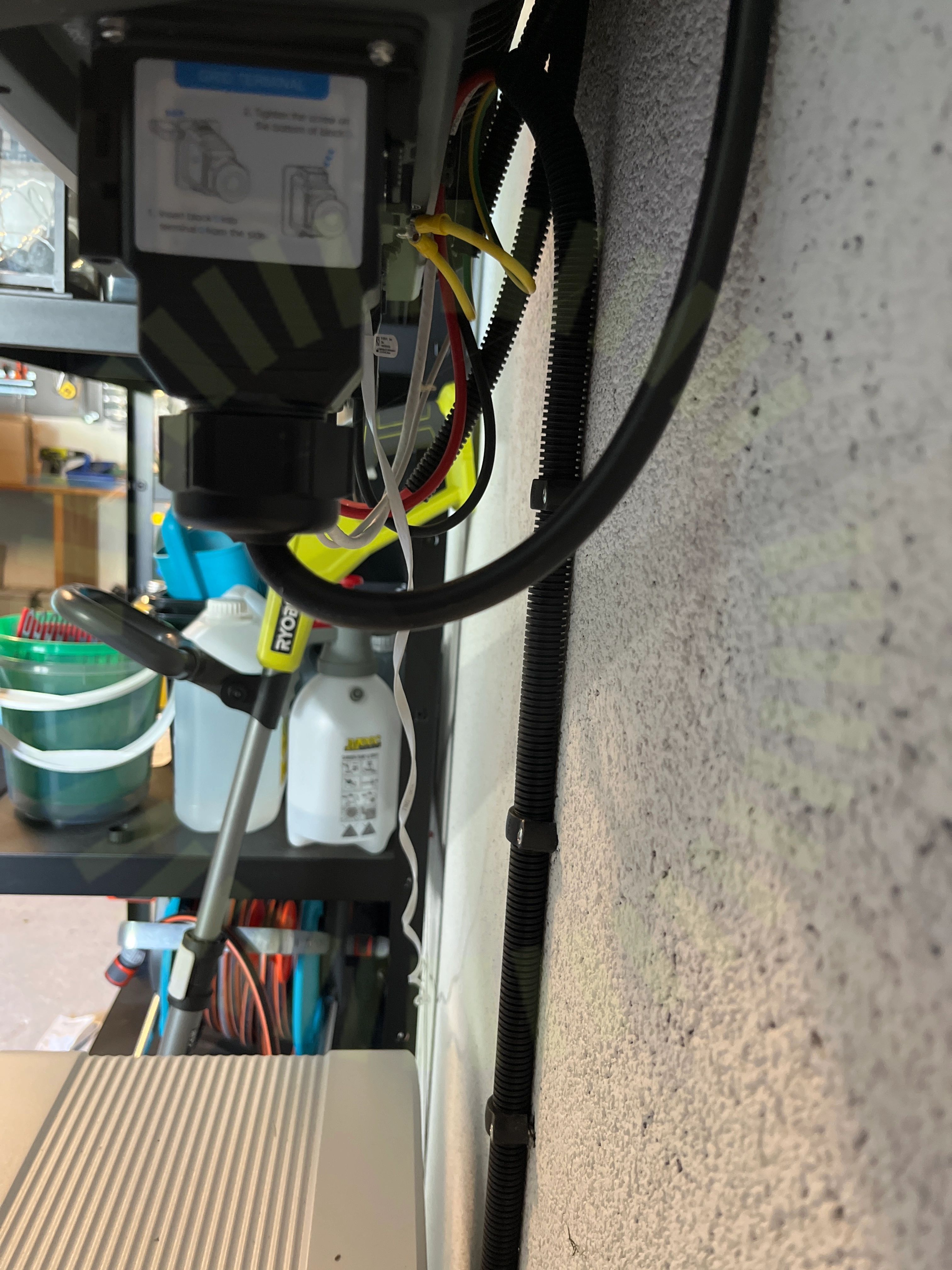

8.3 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
Godkända kontrollpunkter
33/36
