Besiktningsrapport

8.4

Installation av

Sun4Energy

Datum

4 maj 2022

Ort

Täby, Stockholms län

Solpaneler: Kablar: Dragavlastade

Solpaneler: Kablar: Kontakter

Skenor: Överhäng

Skenor: Infästning

81% godkända

19% ej godkända

Om installationen

Paneler

AXIblackpremium XXL HC

Optimerare

Tigo: TS4-O

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

MOD 3-15KTL3-XH

Batteri

ARK XH Battery System

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Batteri (6)Varselmärkning (5)Villa, Axitec: AXIblackpremium XXL HC (12)Villa, ESDEC: ClickFit EVO Universal Hook (25)Villa, Tigo: TS4-O (4)Växelriktare (22)

Batteri

Godkända kontrollpunkter

6/6

Avstånd

Fastsäkring av produkt

Kontakter

Omgivningstemperatur

Väderskydd

Varselmärkning

Anmärkningar

1/5

2.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/5

Informering av solceller

Märkning

Varning för backspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Villa, Axitec: AXIblackpremium XXL HC

Anmärkningar

4/12

3.1 Solpaneler: Fästen: Placering

Inte godkänd

Fästen är inte placerade efter tillverkarens anvisningar. Ej godkänt att montera fästen på kortsida av panel vid denna klimatzon.

Tillverkarens anvisningar

3.2 Solpaneler: Mellanrum

Inte godkänd

Paneler är inte separerade.

Tillverkarens anvisningar

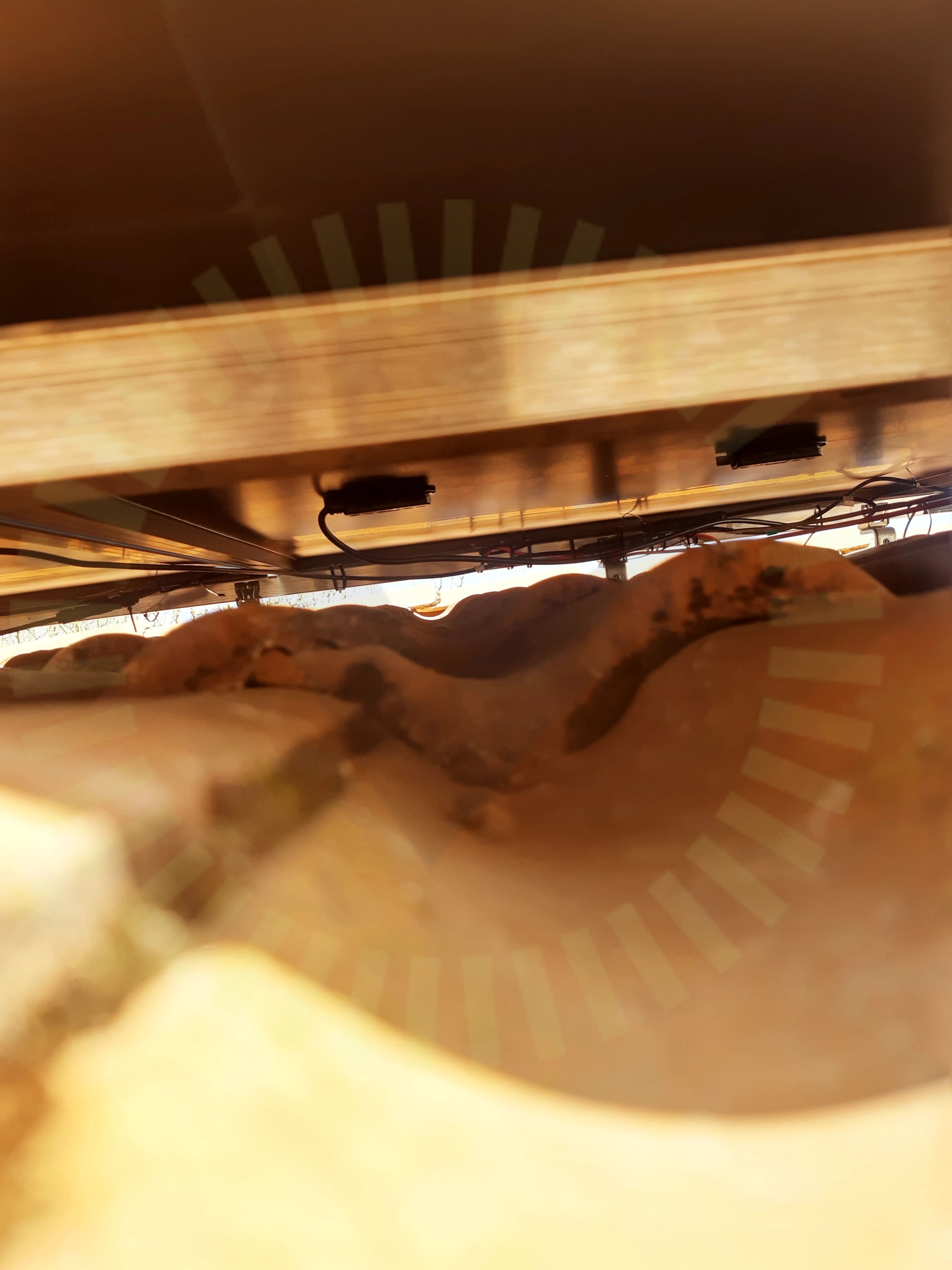

3.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

3.4 Solpaneler: Kablar: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma tillverkare.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

8/12

Bakstycke: Föremål

Placering: Höjdskillnad

Placering: Skugga

Solpaneler: Avstånd till havet

Solpaneler: Dräneringshål

Solpaneler: Lutning

Solpaneler: Skador

Sträng: Förläggning

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

7/24

4.1 Infästning: CC mått

Inte godkänd

Lastberäkning saknas. Uppmätt 105 cc mellan infästningspunkterna.

Tillverkarens anvisningar

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Montagesystem: Säkerhetsavstånd

Inte godkänd

Lastberäkning saknas. Kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar

4.4 Skenor: Avstånd

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning: Uppmätt 135 cm

Tillverkarens anvisningar

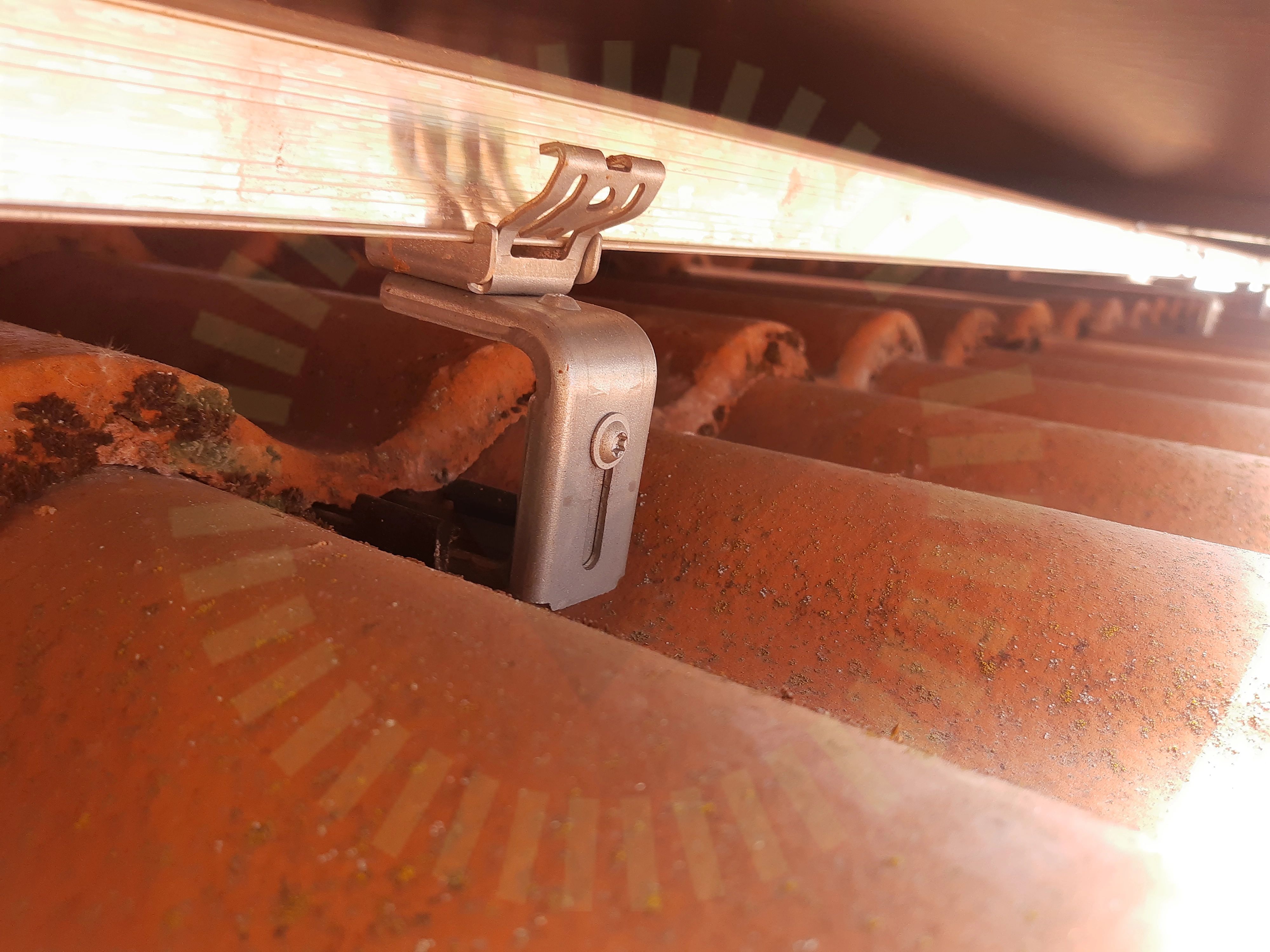

4.5 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

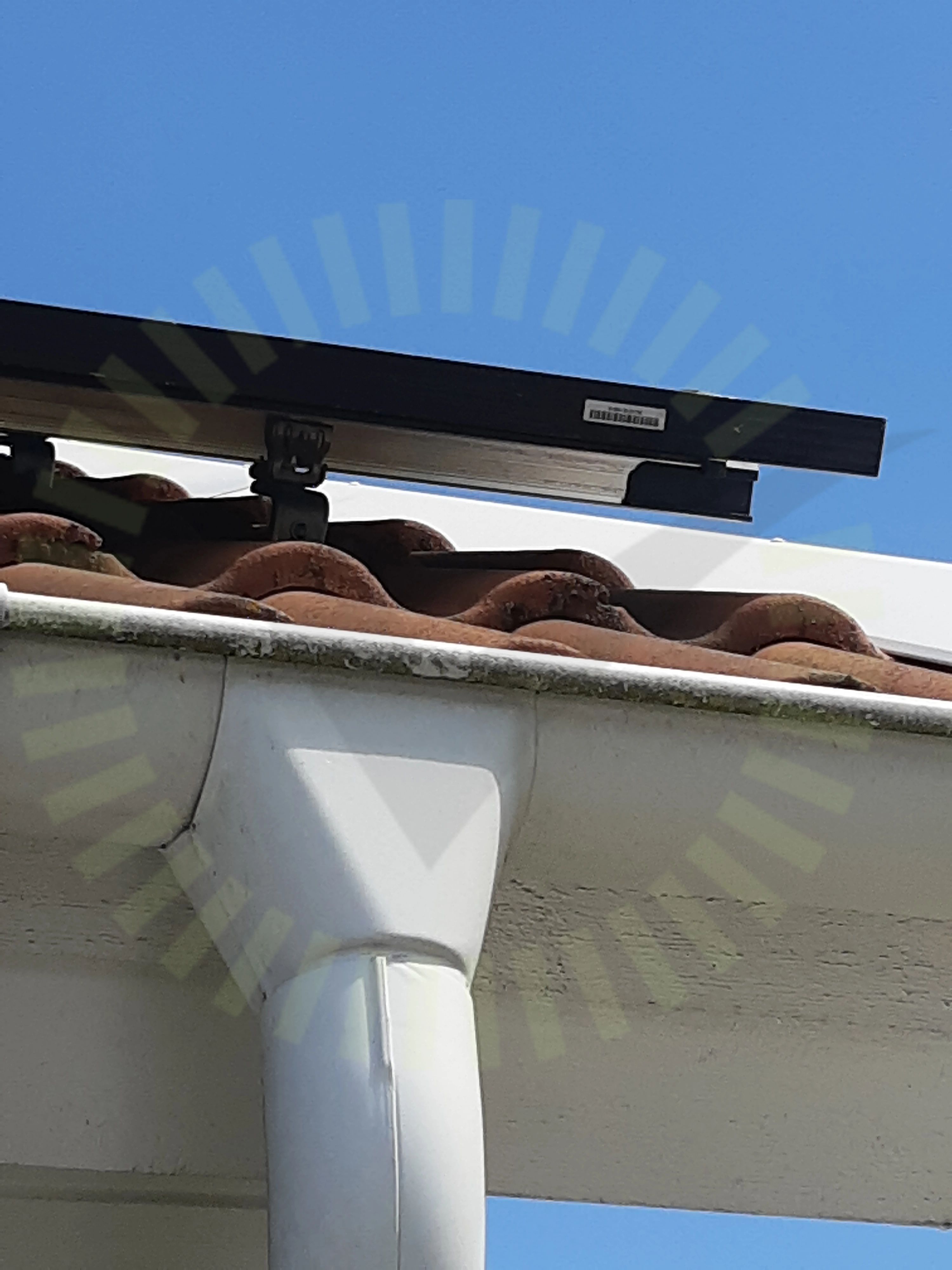

4.6 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med tillverkarens anvisningar. Uppmätt 32 cm.

Tillverkarens anvisningar

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/24

Fästen: Mittfäste

Fästen: Slutfäste

Infästning: Bärläkt

Infästning: Belastning

Infästning: Höjdjustering

Infästning: Klämmans omfång

Infästning: Urspårning

Montagesystem: Främmande material

Montagesystem: Takhöjd

Montagesystem: Taklutning

Panelfäste: Panelramens tjocklek

Shims

Skador

Skarp kant

Skenor: Skarv

Skydd

Väderbeständigt material

Villa, Tigo: TS4-O

Växelriktare

Anmärkningar

1/22

6.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter

21/22

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

Anslutning

DC Genomföringar

DC Kablage dubbelisolerad

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Kabel

Säkring

Växelriktare: Avstånd

Växelriktare: Direkt solljus

Växelriktare: Fastsäkring av produkt

Växelriktare: Förskruvning

Växelriktare: Infästning

Växelriktare: Kontakter

Växelriktare: PE

Växelriktare: Väderskydd

Växelriktare: Vinkel
