Besiktningsrapport

8.1

Installation av

Elteknik i Lund

Datum

16 augusti 2023

Ort

Oxie , Skåne län

Klämmornas placering

Panelkablagets böjradie

Kontaktdon

+ 15

77% godkända

23% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, ESDEC Lutande Panntak (30)Undercentral (10)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

6/17

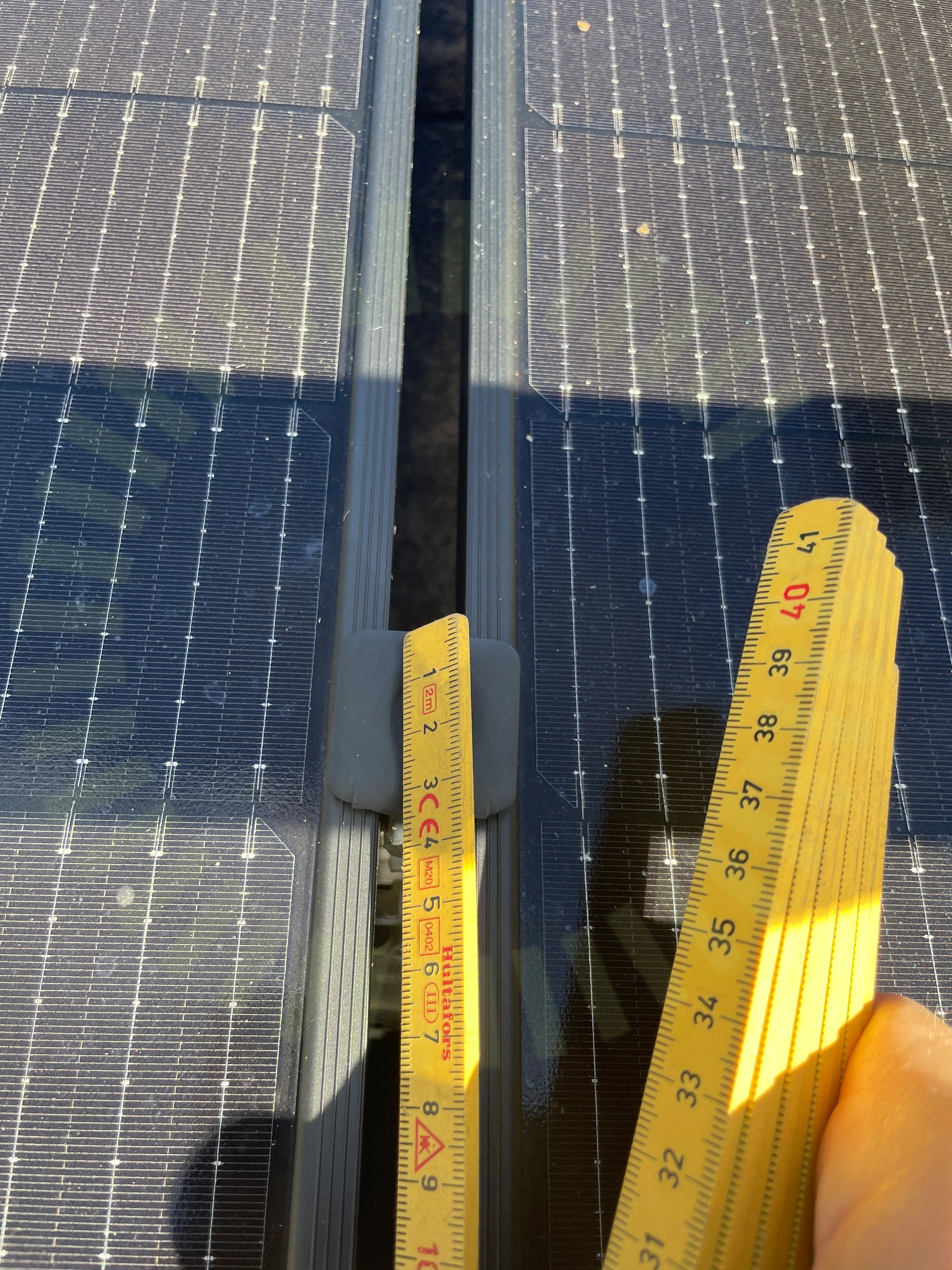

2.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15

2.2 Repa panel

Inte godkänd

Repa upptäckt på panel

2.3 Skugga

Inte godkänd

Panelen är placerad i hård permanent skugga.

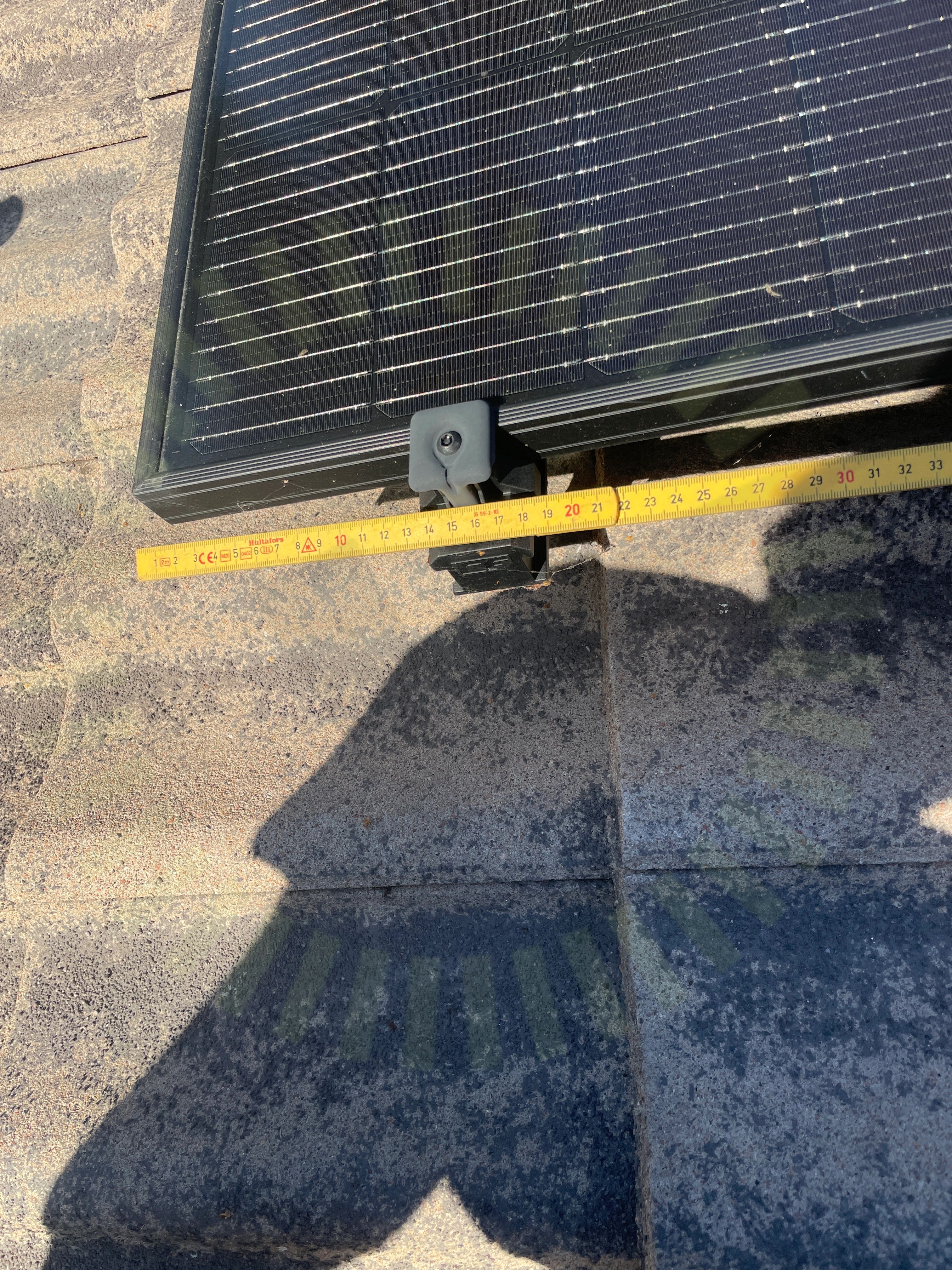

2.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

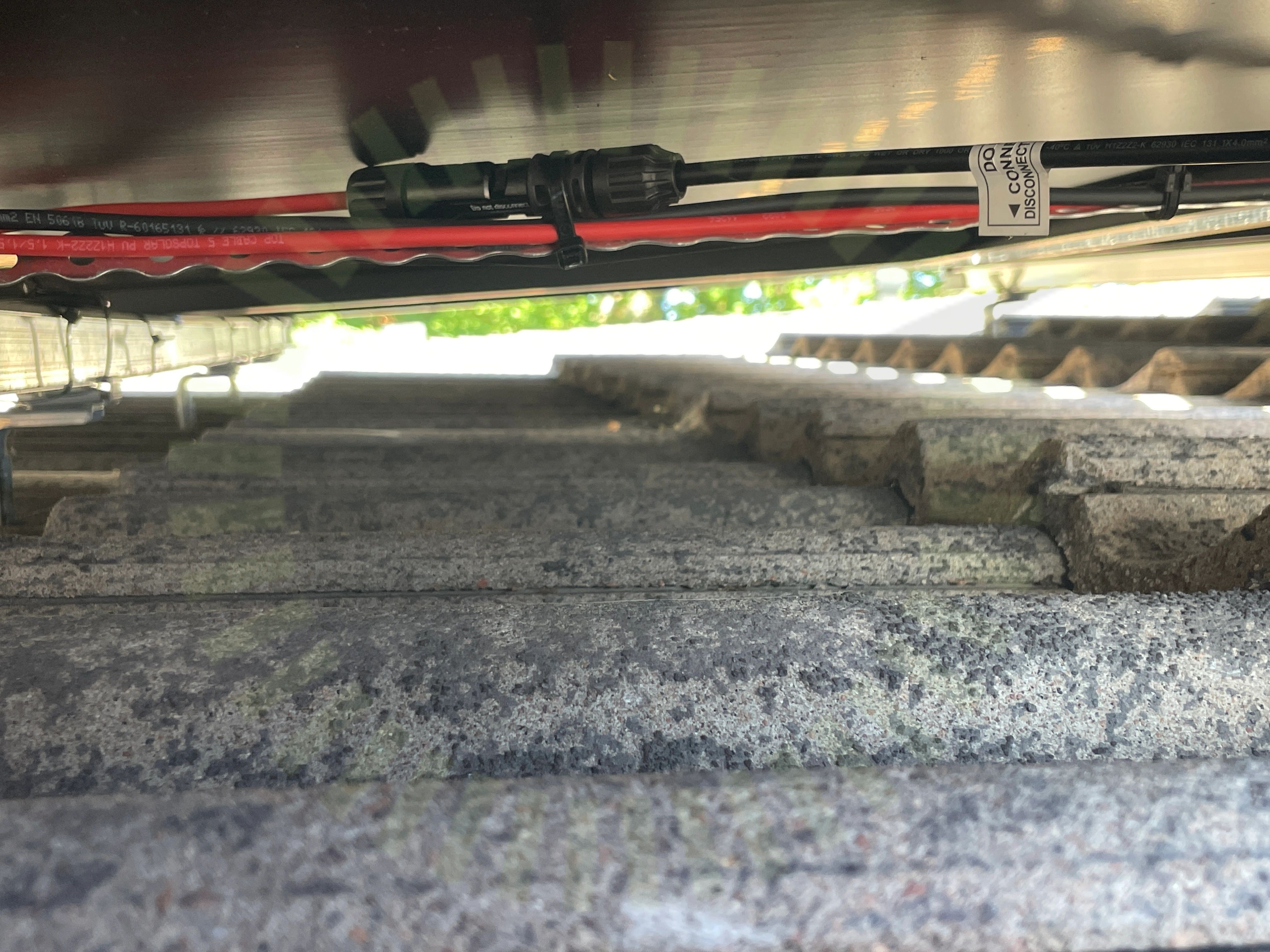

2.5 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

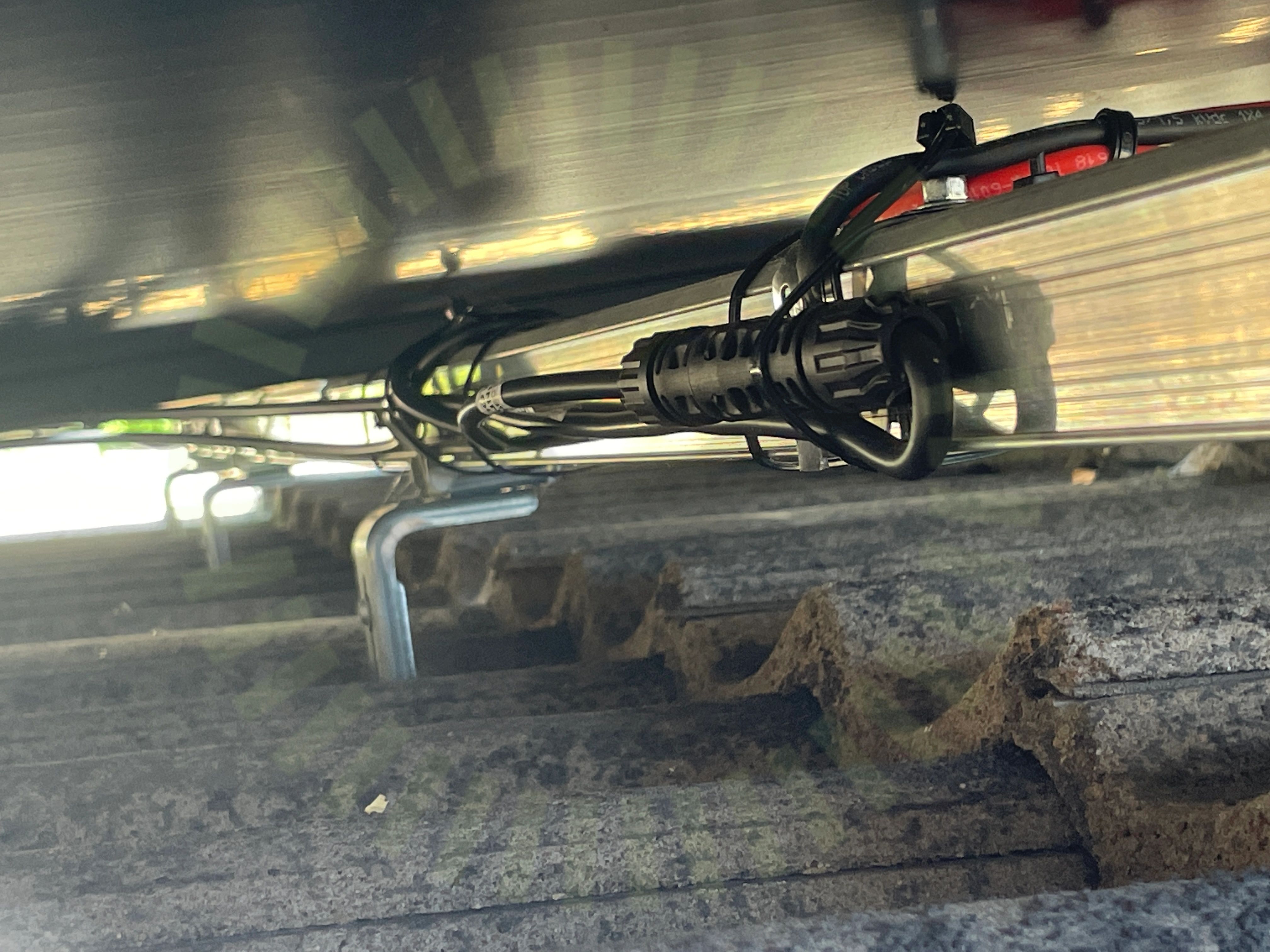

2.6 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/17

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/26

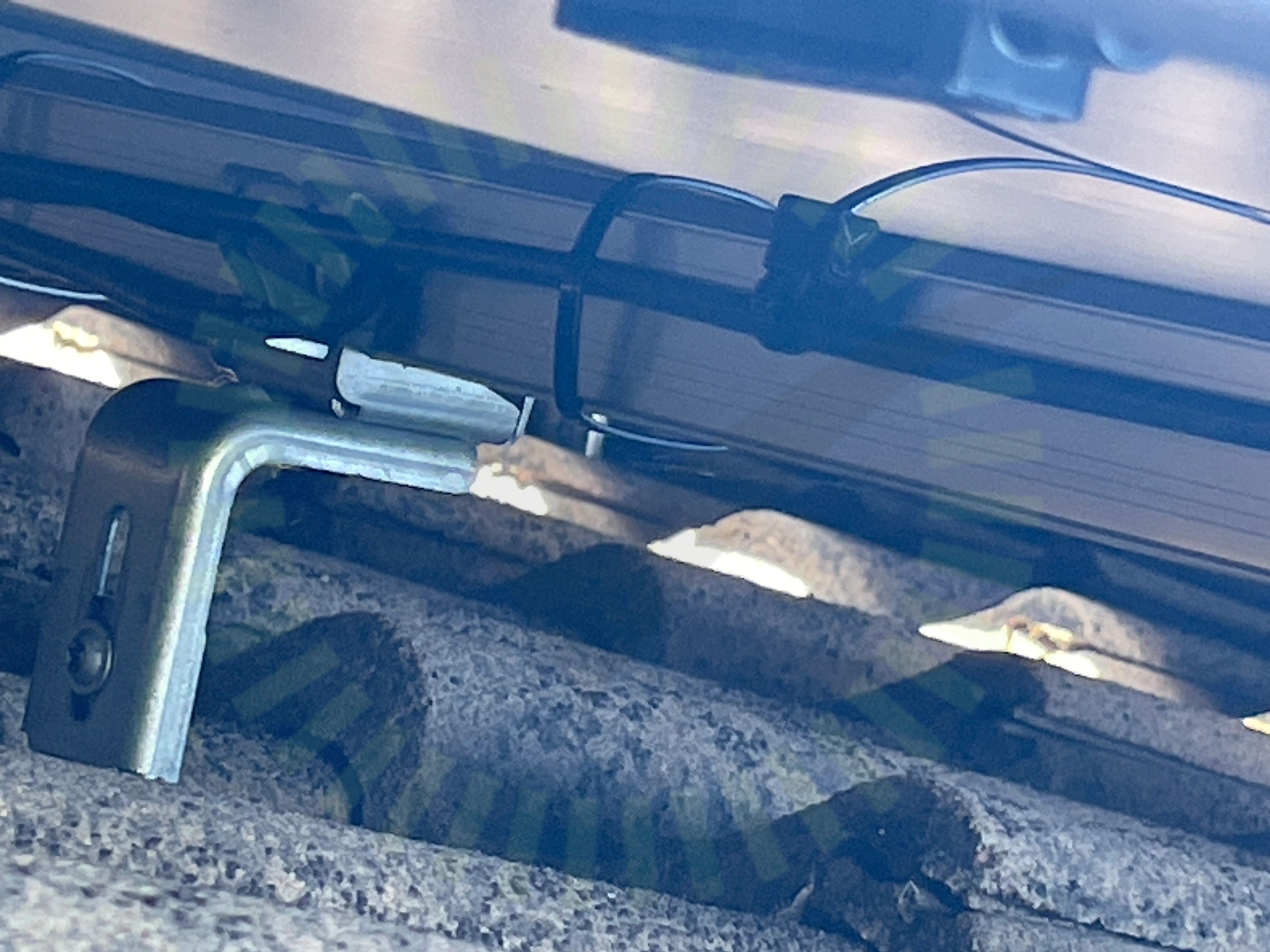

3.1 DC kabel förläggning

Inte godkänd

Kablage ligger hårt draget mot skarp kant.

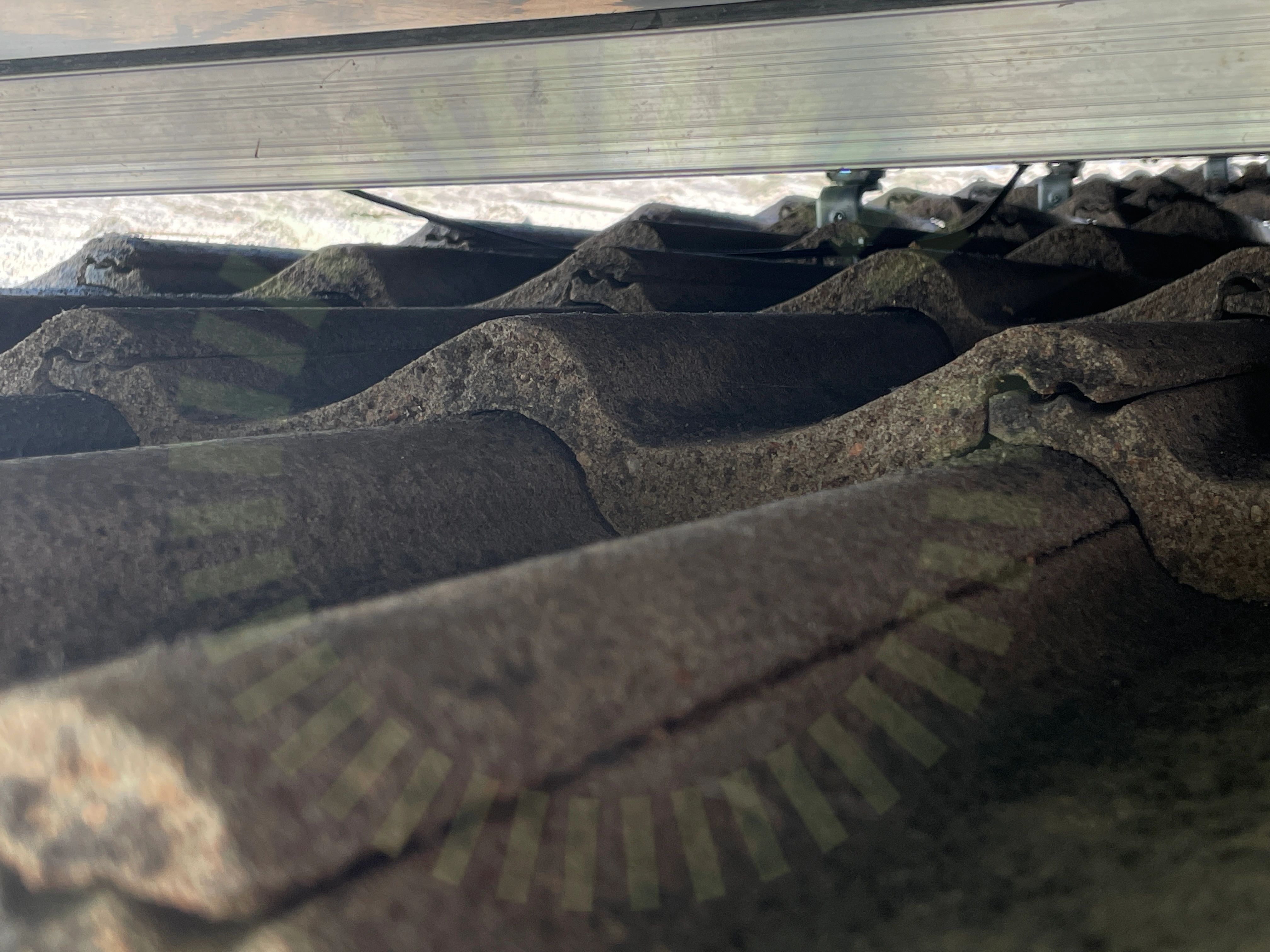

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

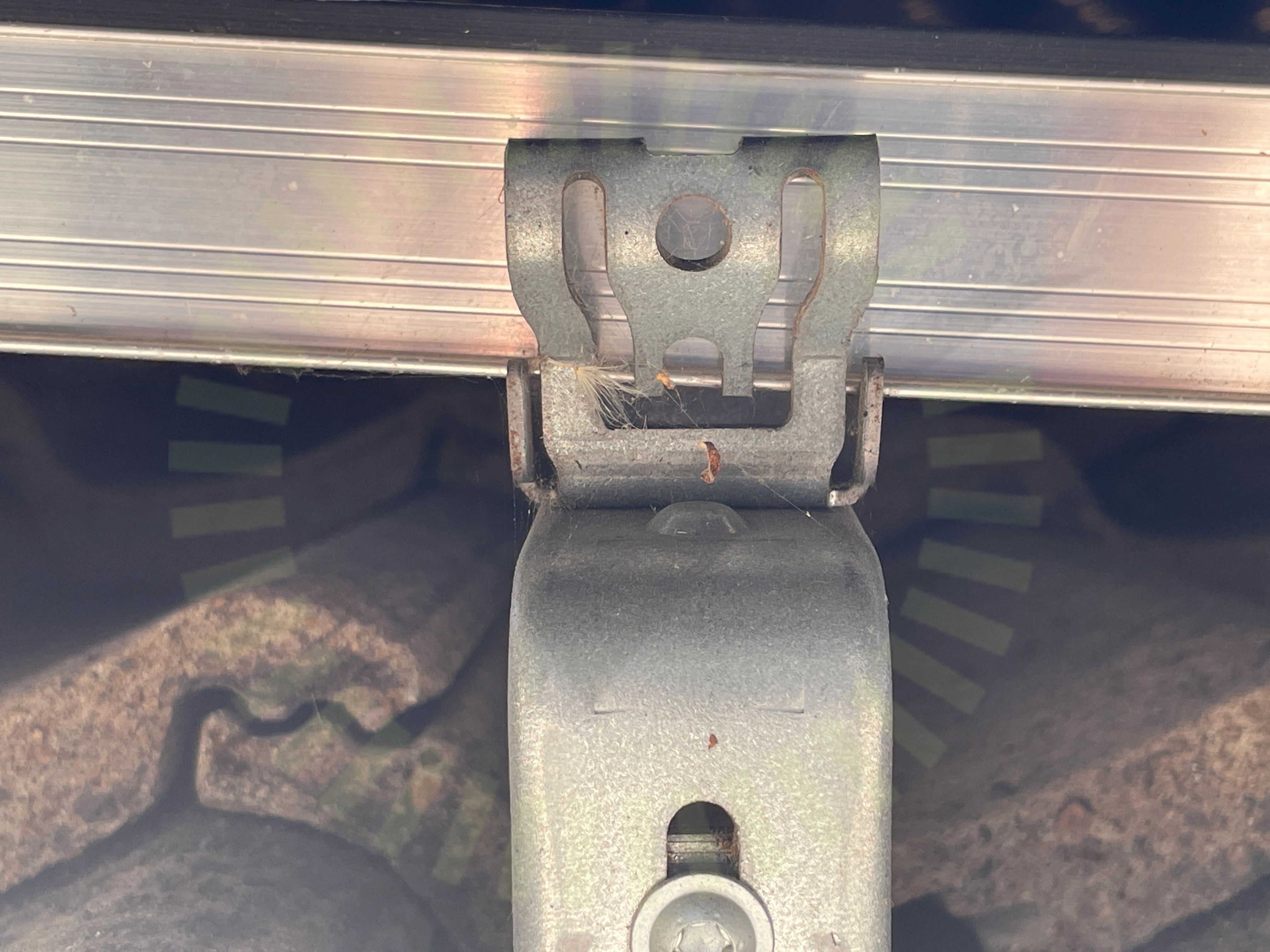

3.3 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

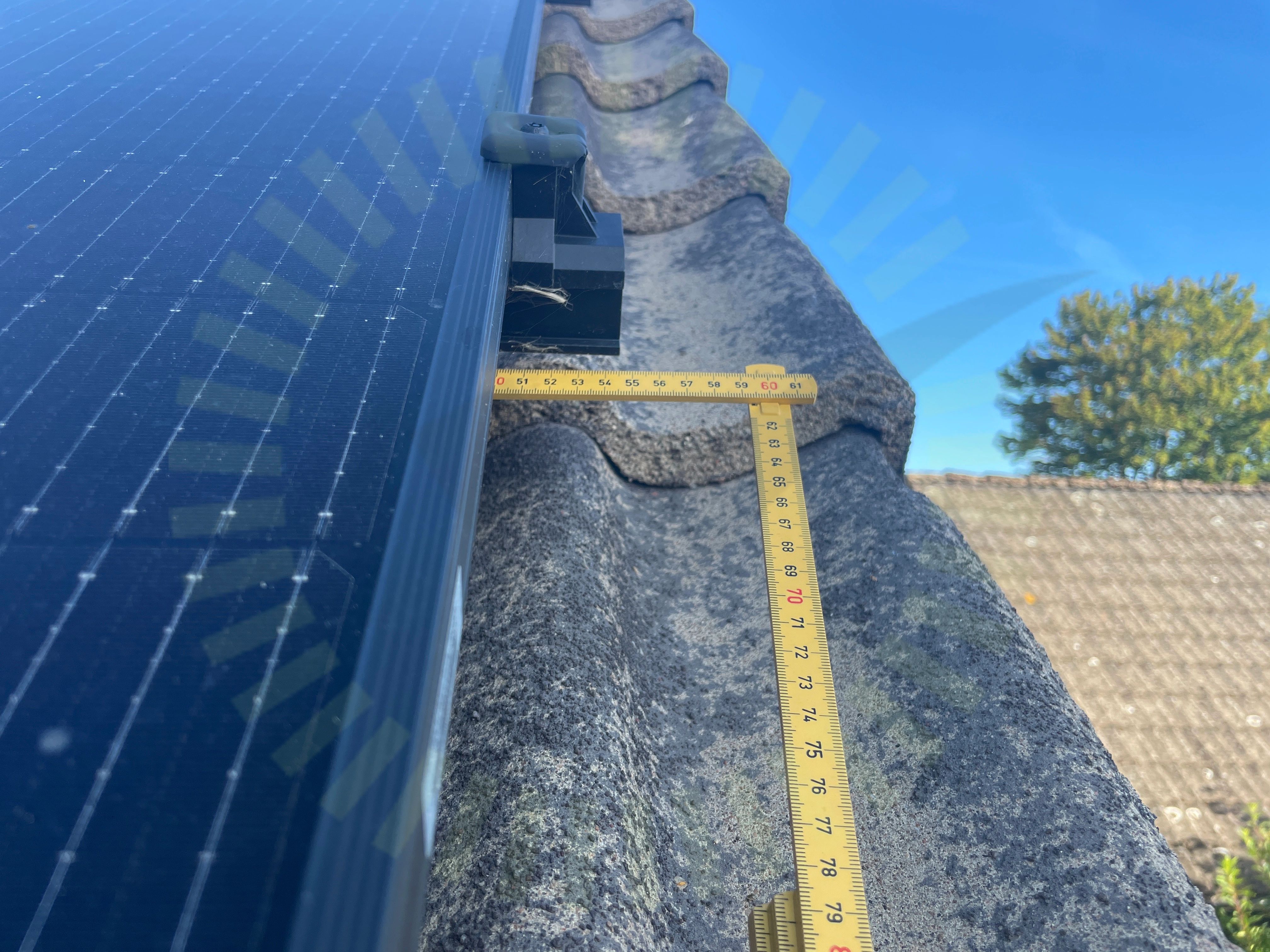

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer. Uppmätt mått 550mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

19/26

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

3/26

Läktinfästning

Takgenomföring

Underbyggnad

Undercentral

Anmärkningar

1/9

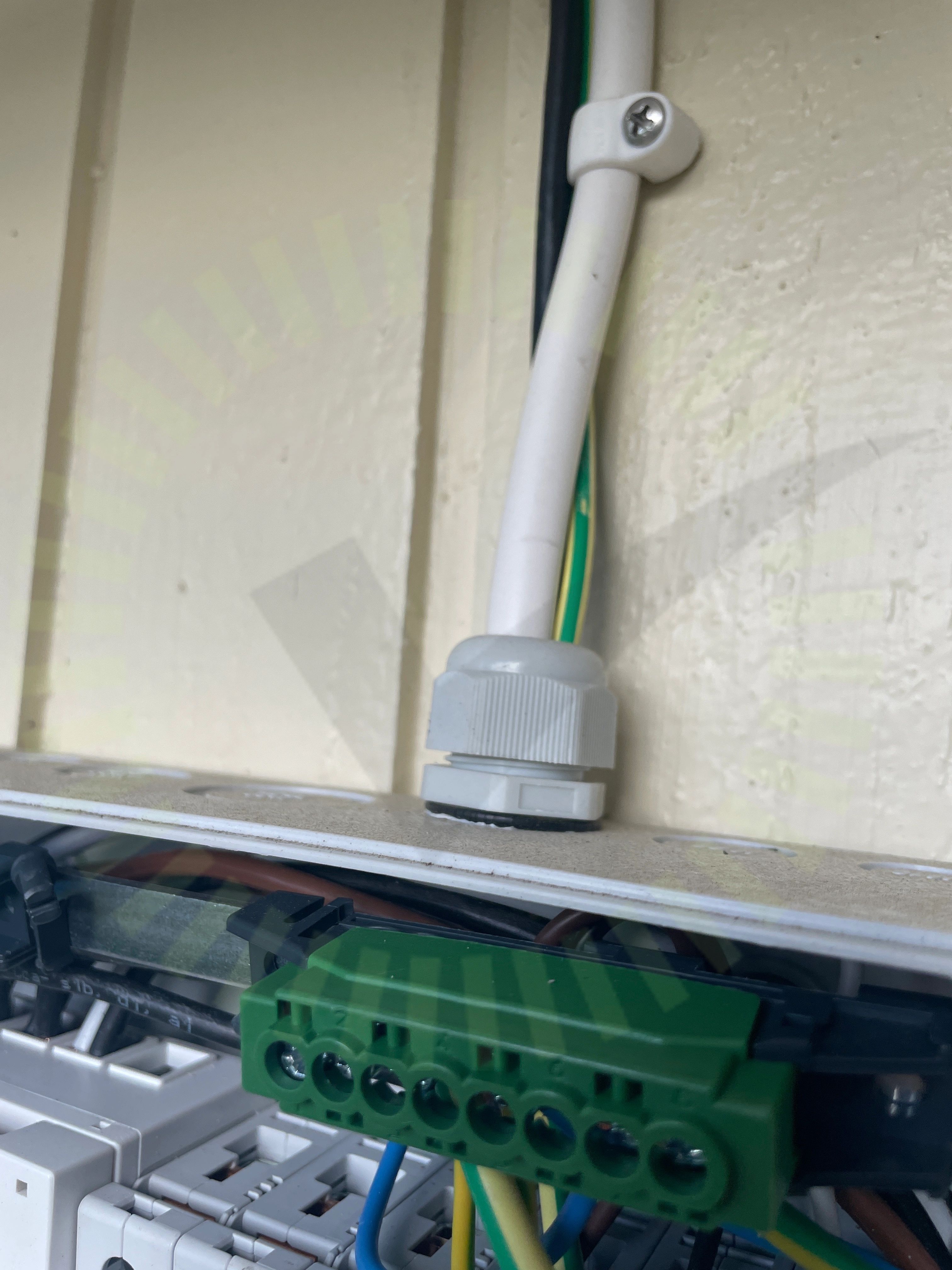

4.1 Förskruvningar

Inte godkänd

Tre kablar i en förskruvning som är anpassad för en kabel.

Godkända kontrollpunkter

8/9

Brytare

Böjradie

Fasskena

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

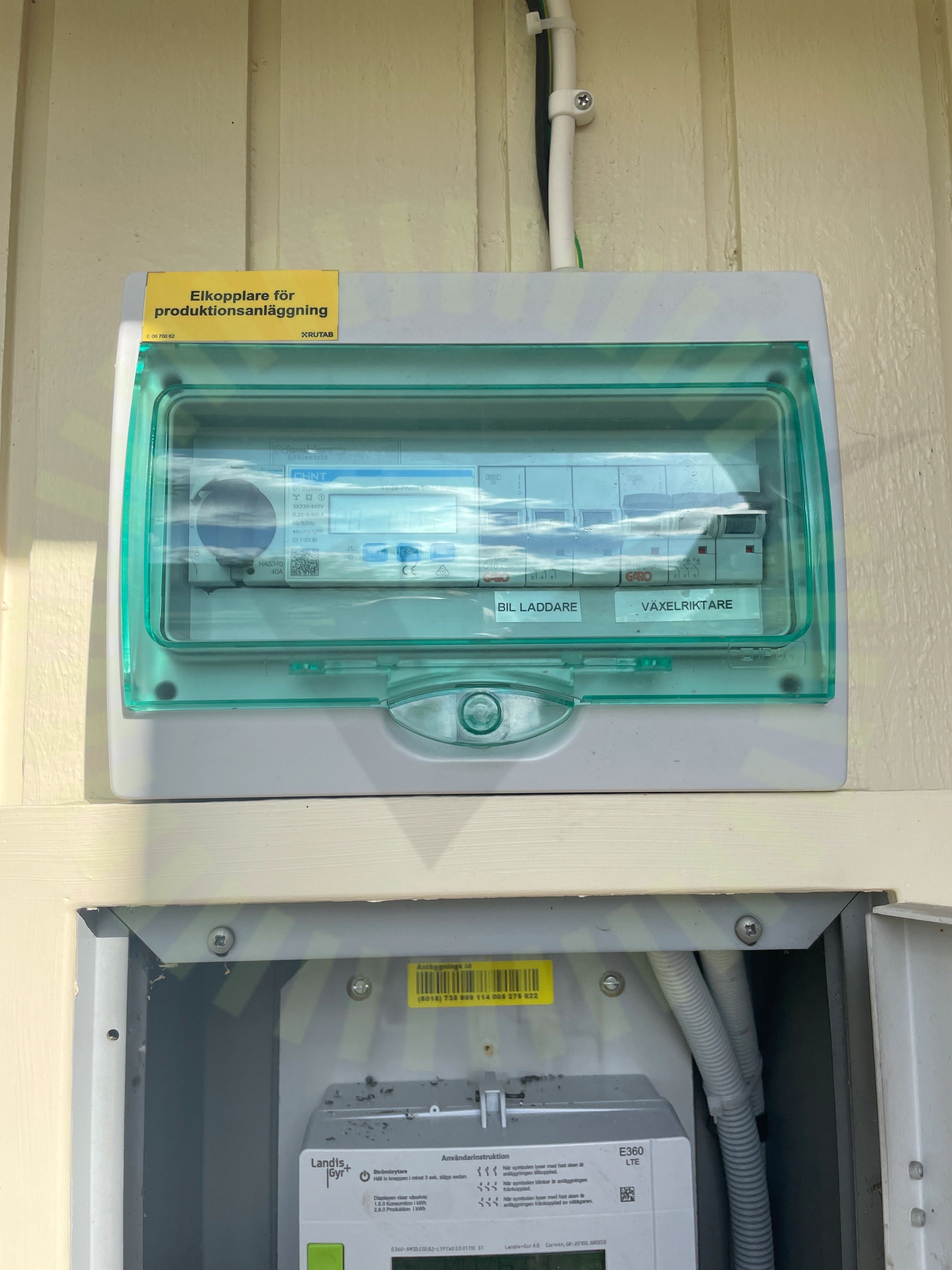

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på kapsling.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

8/34

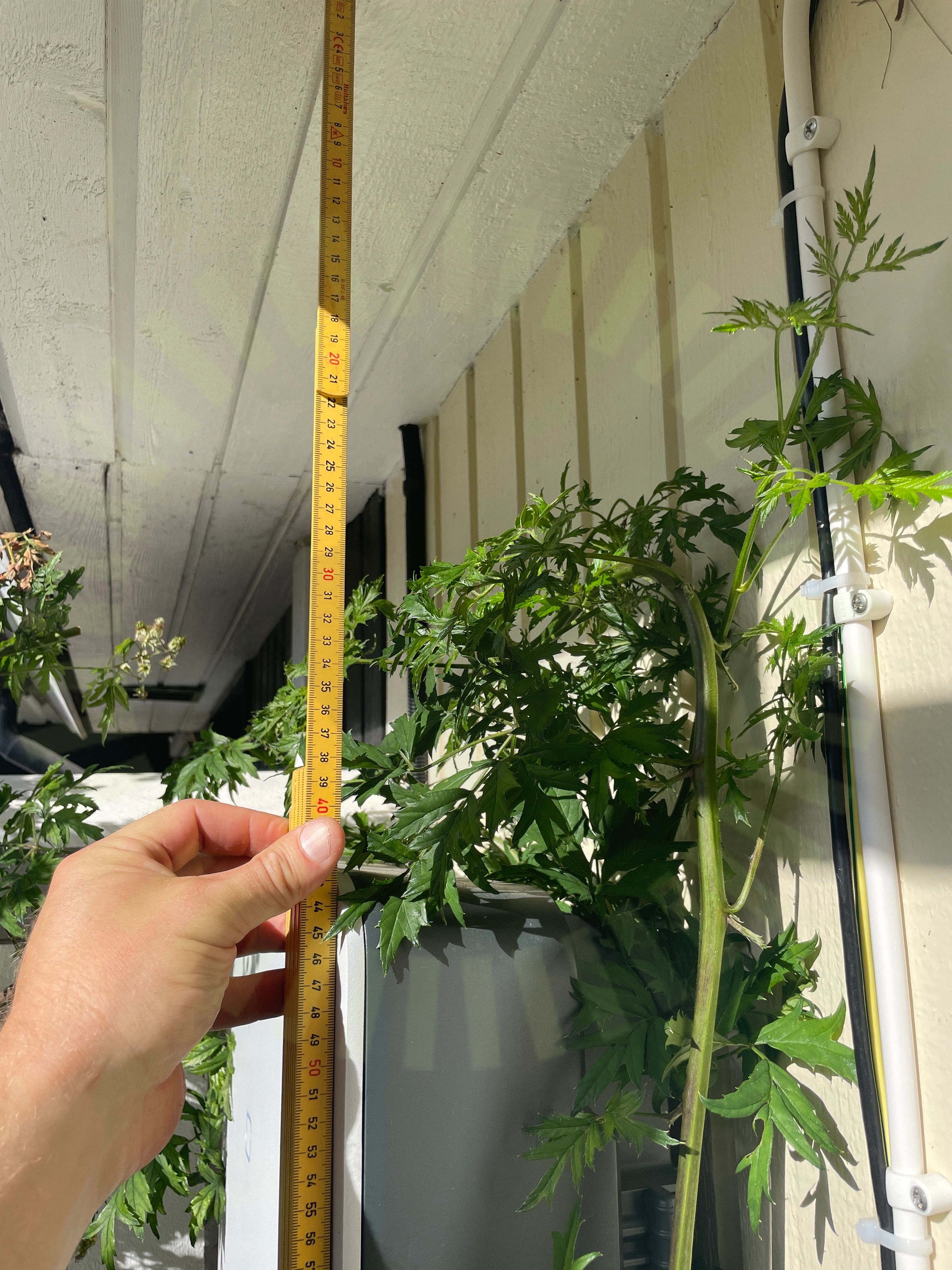

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

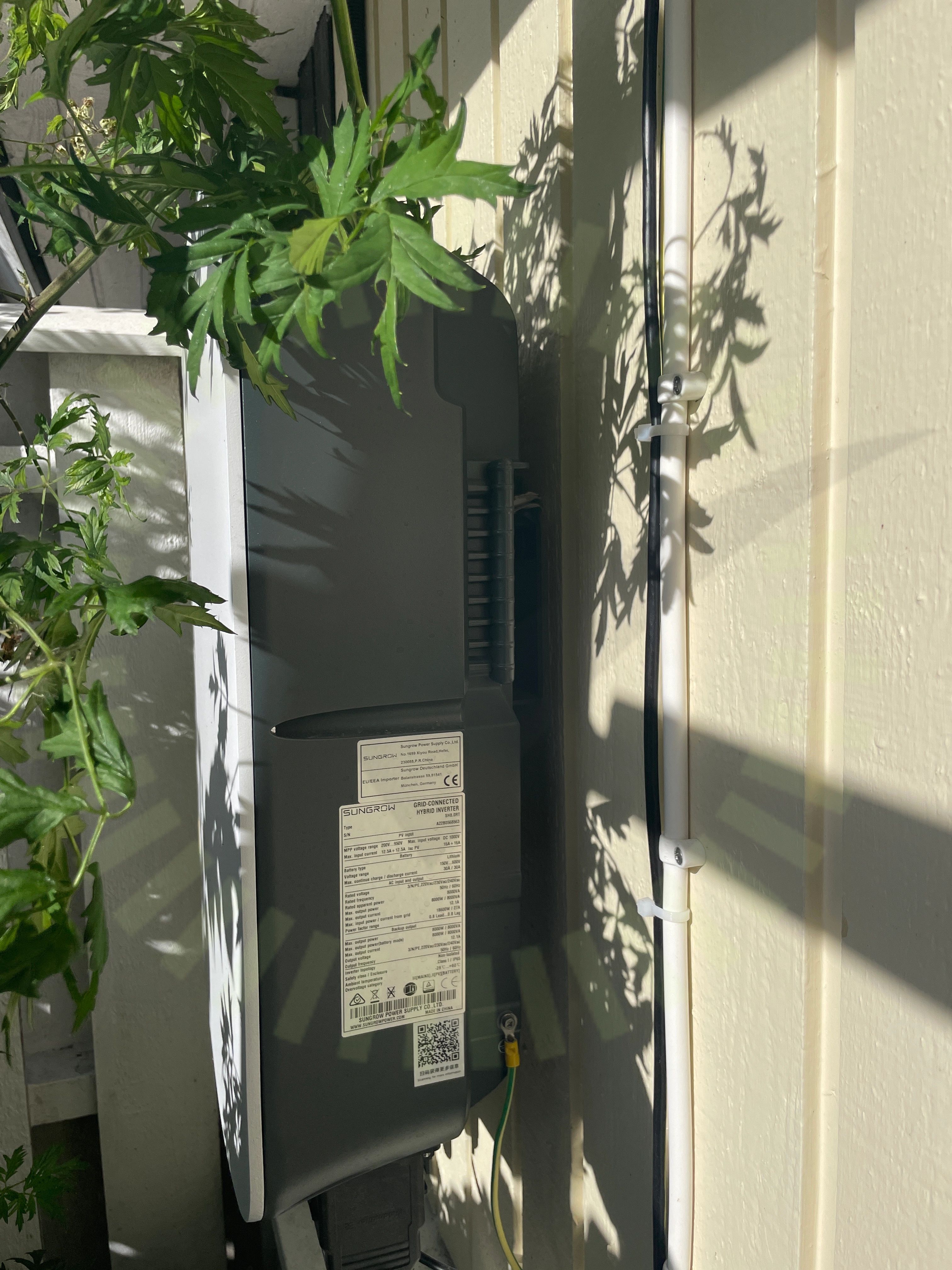

6.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav. Sitter monterad direkt på träfasad.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, SIda 36

6.3 DC Max Ström

Inte godkänd

Klarar inte av strömmen i strängen. Installerat i vänstra utgången. Klarar bara av 12.5 A

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

6.4 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

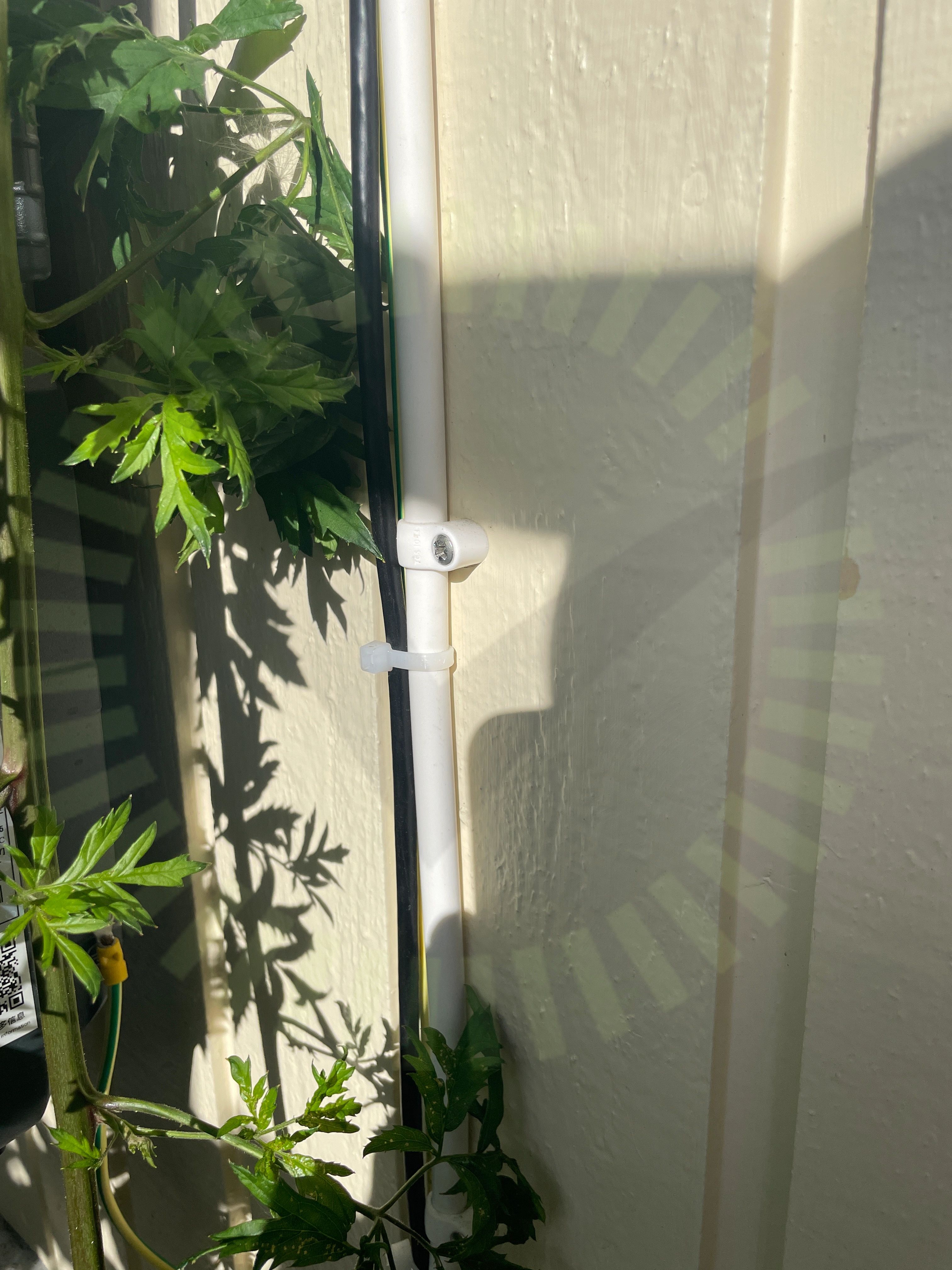

6.5 Väderbeständigt material

Inte godkänd

Använda buntband är ej väderbeständigt.

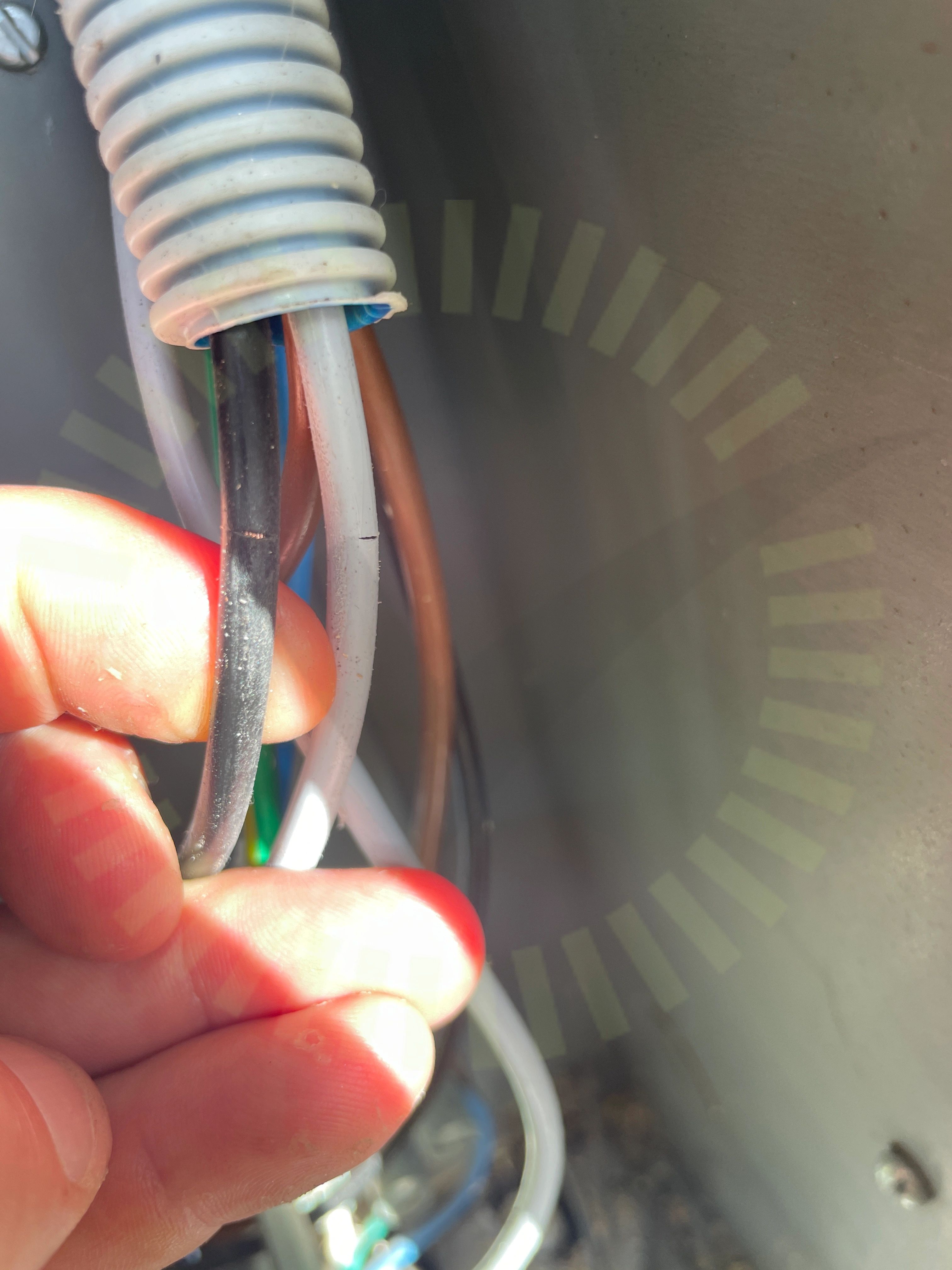

6.6 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

6.7 Strängdesign

Inte godkänd

Paneler i olika lutning är kopplade i samma sträng. Alla paneler är kopplade i samma sträng.

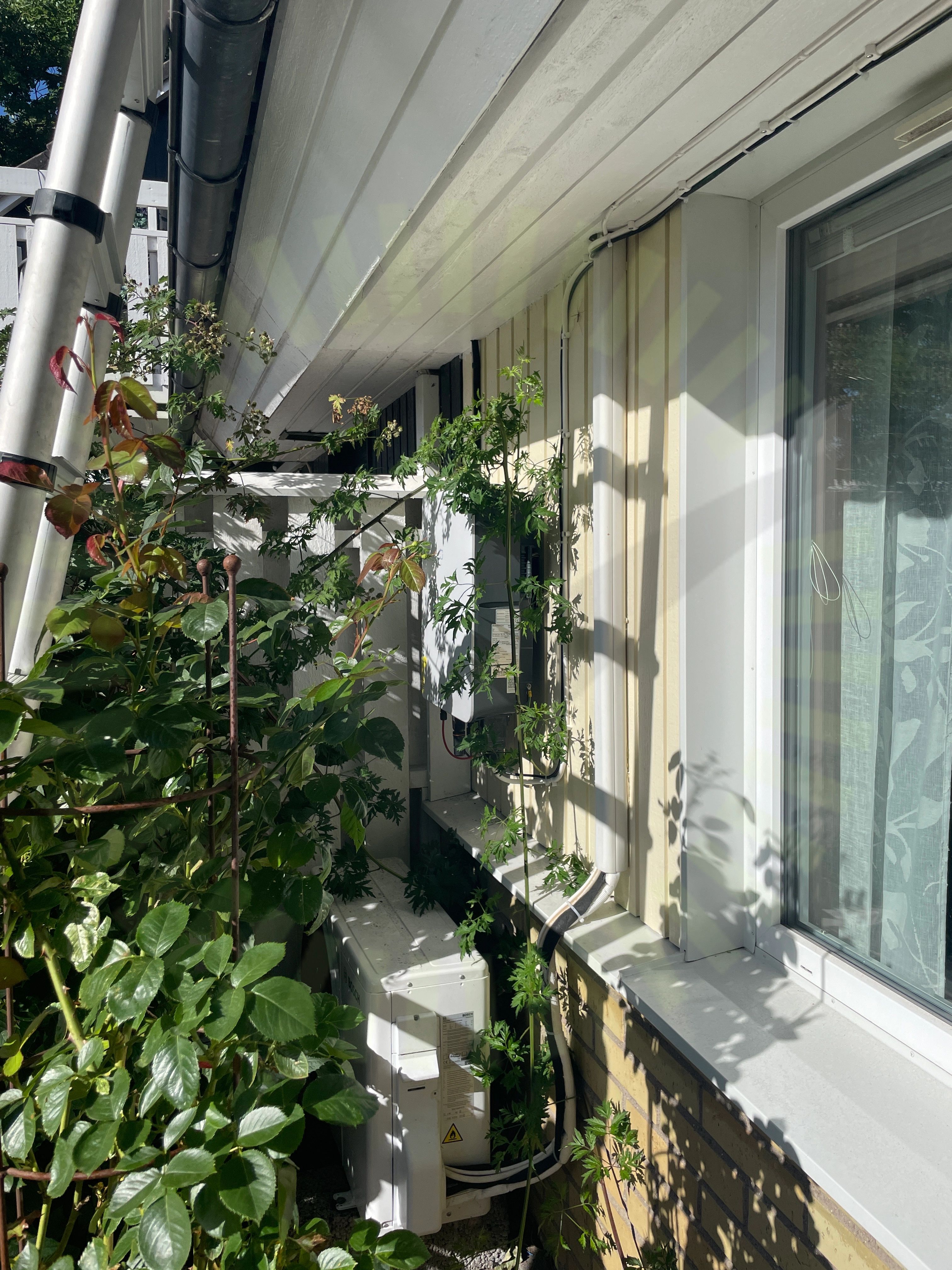

6.8 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus. Placerad på vägg som vetter mot sydöst.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35

Godkända kontrollpunkter

26/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Stress på kontakter

Skarp kant

Smartmätare

Säkringsdimension

Uppskalad ledare

Ventilation

Växelriktarens IP klassning
