Besiktningsrapport

Besiktningens betyg

7.6

/10
Installation av
CellSolar
Datum
6 maj 2021
Ort
Hasslö, Blekinge län

Skenor: Skarv

Skenor: Skarv

Betongkrok: Infästning

Betongkrok: Infästning

Solpaneler: Dragavlastade kablar

Solpaneler: Dragavlastade kablar

+ 9

+ 9
78% godkända
22% ej godkända

Om installationen

Paneler

STPXXXS - B72/Vnhb

Paneler

STPXXXS - B72/Vnhb

Optimerare

P370-P505

Optimerare

P370-P505

Montagesystem

CrossHook 3S: SingleRail

Montagesystem

CrossHook 3S: SingleRail

Växelriktare

SE12.5k

CellSolar

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Dokumentation

Anmärkningar
3/5
1.1 Dokumentation: Flashlista

Rekommendation

För att kunna ta nytta av effektgaranti skickas varje panel med ett ID nummer. Samma ID används för att sedan kolla om panelens kvalité håller vad tillverkaren lovar.

SEK 457
1.2 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Vid eventuell olycka är snö- och vindlastberäkningarna underlag för att bevisa att anläggningen är installerad efter tillverkarens anvisningar.

Tillverkarens montageanvisningar
1.3 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren bör finnas tillgängligt som underlag.

SS 436 40 00 (132.13)
Godkända kontrollpunkter
2/5
Dokumentation: Drift och underhåll
Dokumentation: Strängschema

Elektriskt

Godkända kontrollpunkter
16/16
Transportsträckor AC: Genomföringar
Transportsträckor AC: Skador på kabel
Transportsträckor AC: Termisk påverkan
Transportsträckor AC: Uppfästning
Transportsträckor AC: UV skydd
Transportsträckor AC: Vegetation
Transportsträckor AC: Yttre påverkan
Transportsträckor DC: Genomföringar
Transportsträckor DC: Skador på kabel
Transportsträckor DC: Termisk påverkan
Transportsträckor DC: Uppfästning
Transportsträckor DC: UV Skydd
Transportsträckor DC: Yttre påverkan
Varselmärkning: Informering av solceller
Varselmärkning: Tillförlitligt fäst
Varselmärkning: Varning för backspänning

Tak: Nordost

Anmärkningar
8/30
Betongkrok: Urspårning

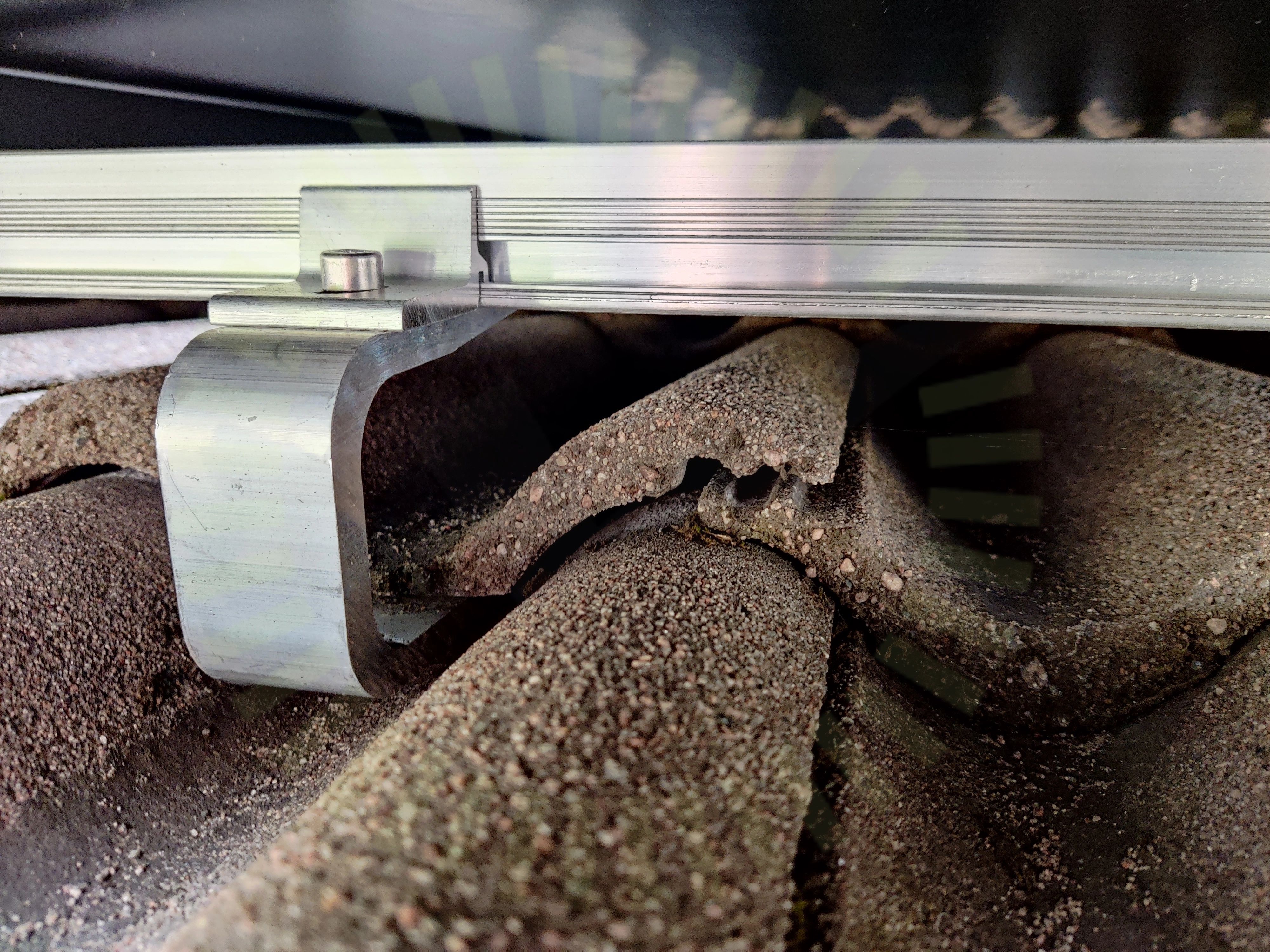

3.1 Betongkrok: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard
3.2 Betongkrok: CC mått

Inte godkänd

En beräkning ska vara gjord för att få fram hållfastheten på systemet. Den beräkningen ska följas.

Tillverkarens anvisningar
Betongkrok: Infästning

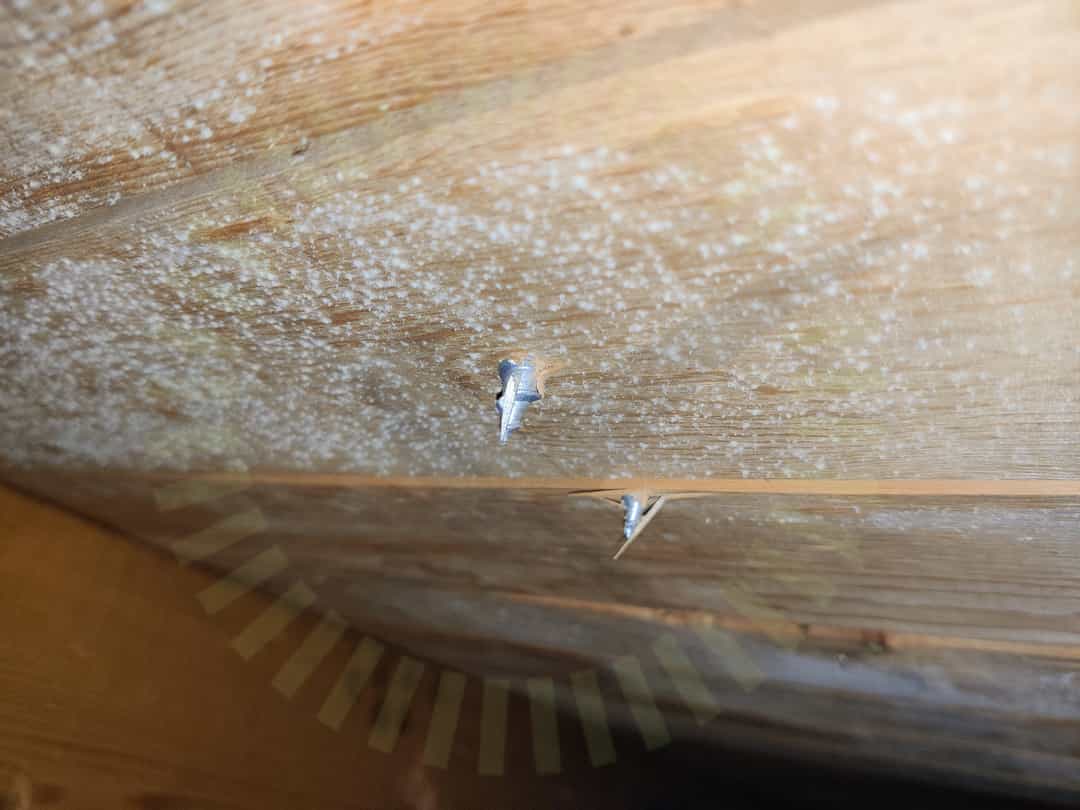

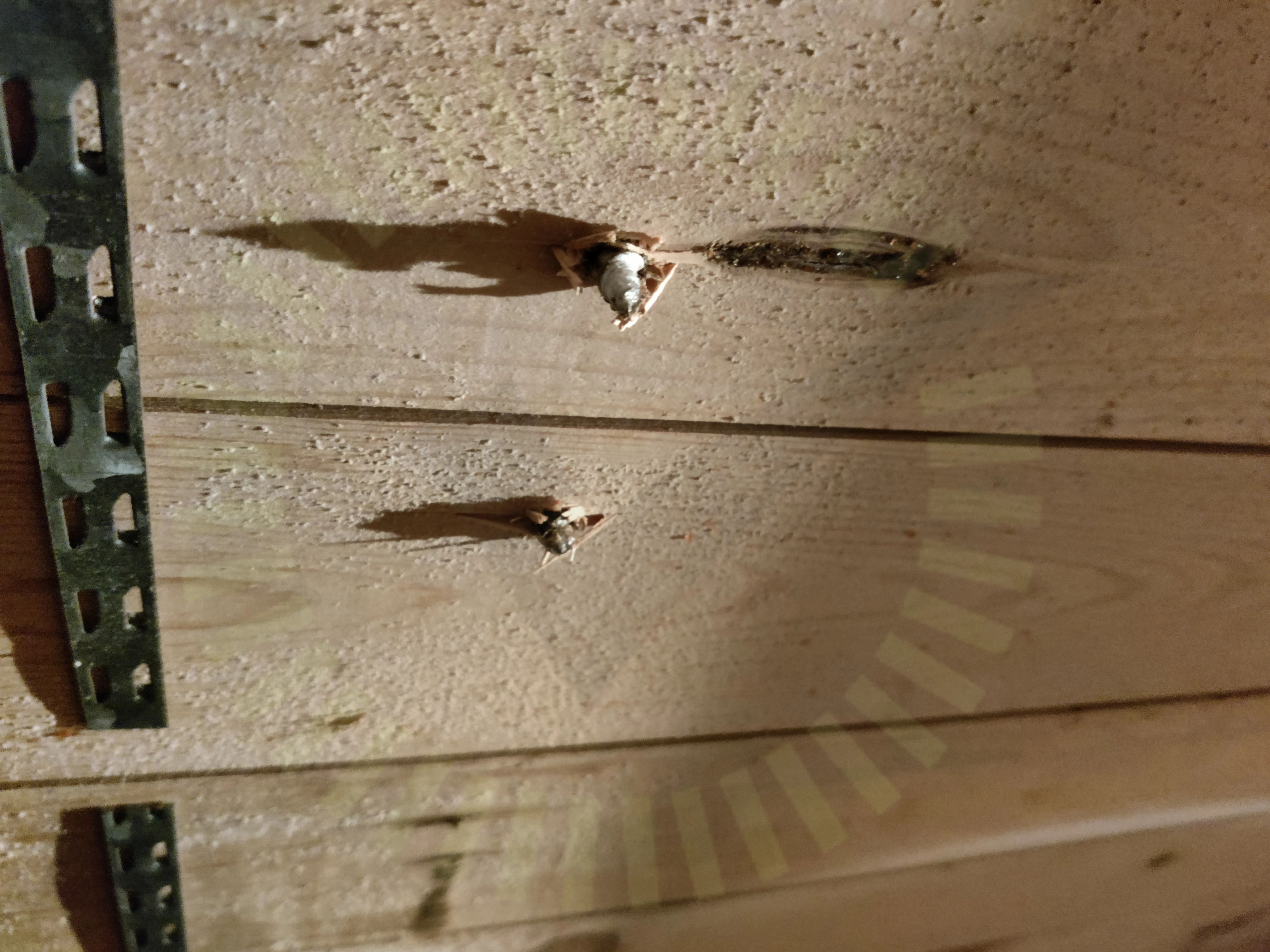

3.3 Betongkrok: Infästning

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar
Solpaneler: Fästenas placering

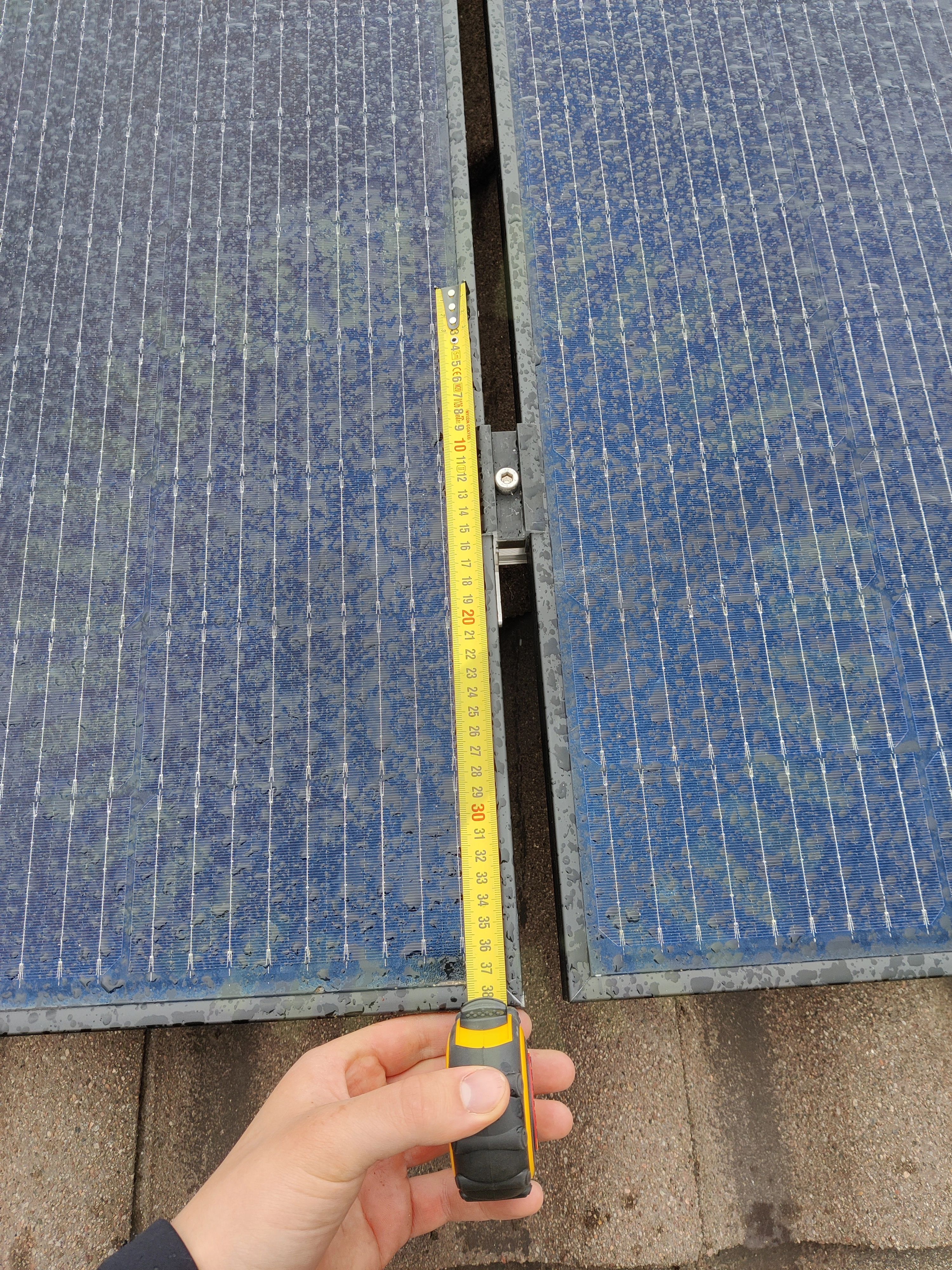

3.4 Solpaneler: Fästenas placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar
Solpaneler: Fästenas storlek

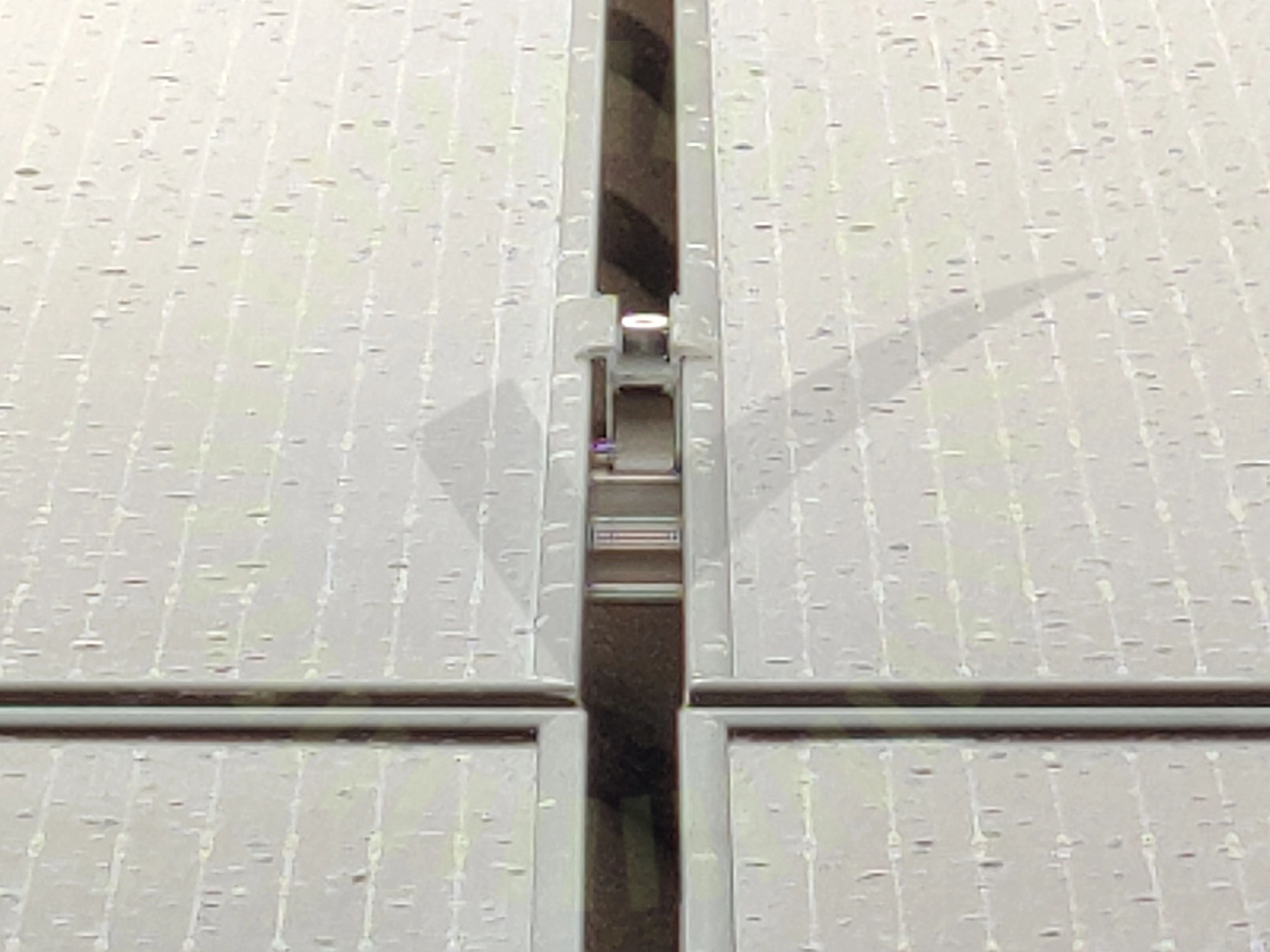

3.5 Solpaneler: Fästenas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Tillverkarens anvisningar
Solpaneler: Föremål mot bakstycke

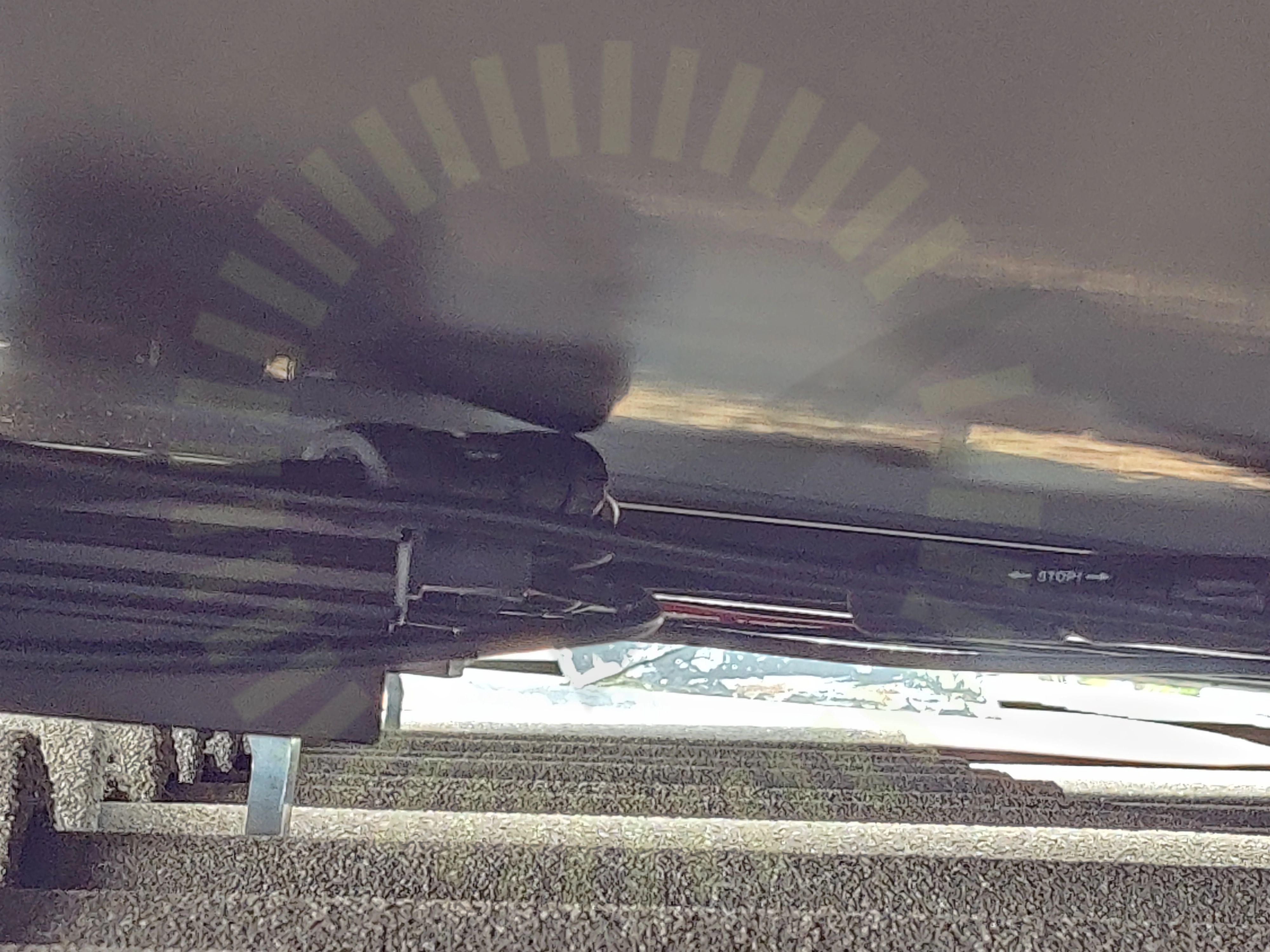

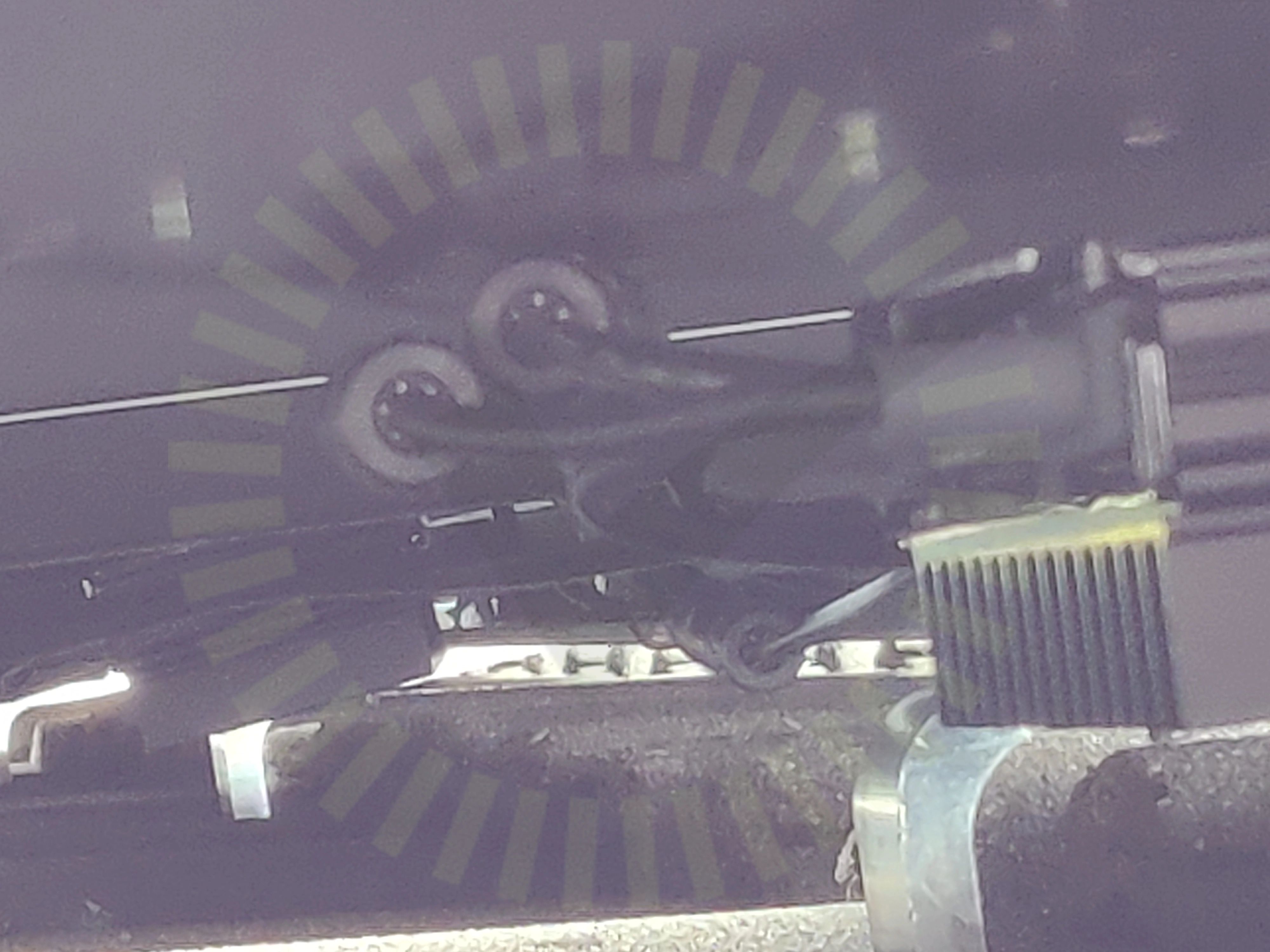

3.6 Solpaneler: Föremål mot bakstycke

Inte godkänd

Tillverkaren beskriver att inga föremål får lov att trycka mot panelens bakstycke.

Tillverkarens montageanvisningar
Skenor: Skarv

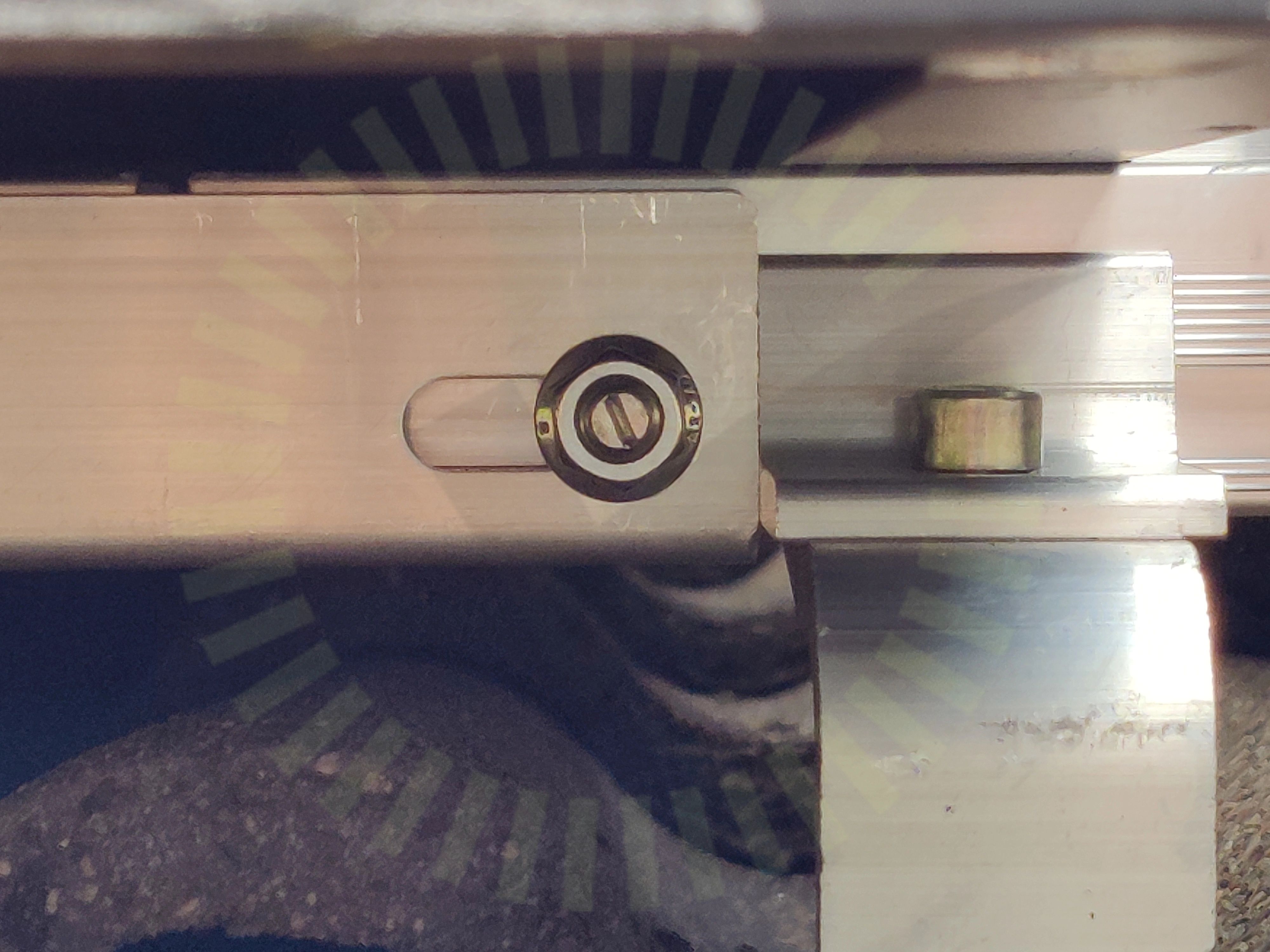

3.7 Skenor: Skarv

Inte godkänd

Sken-kopplingar installeras vid varje skenskarv. Dessa måste vara placerade efter tillverkarens anvisningar för att systemet ska hålla i längden.

Tillverkarens anvisningar
Solpaneler: Dragavlastade kablar

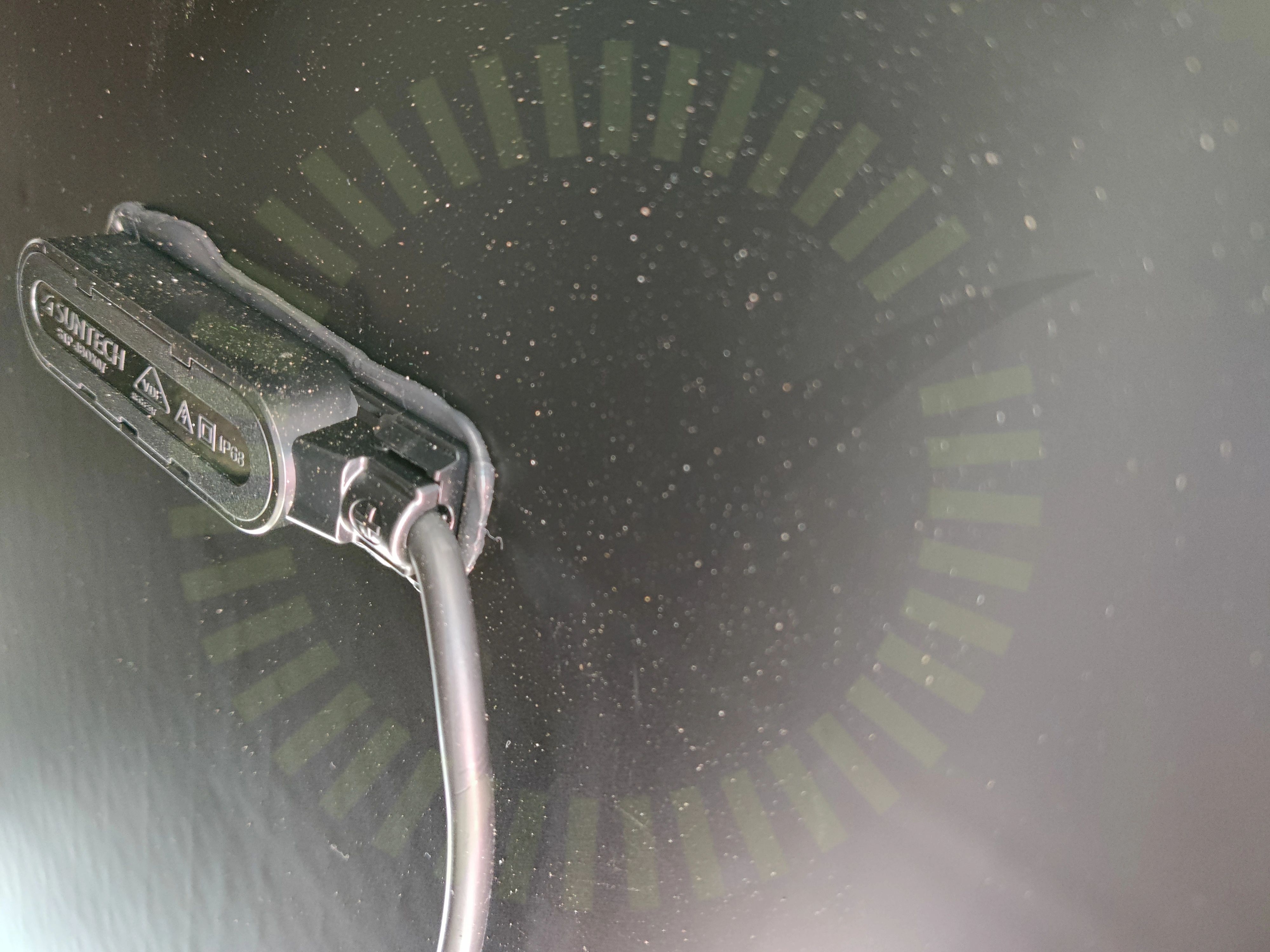

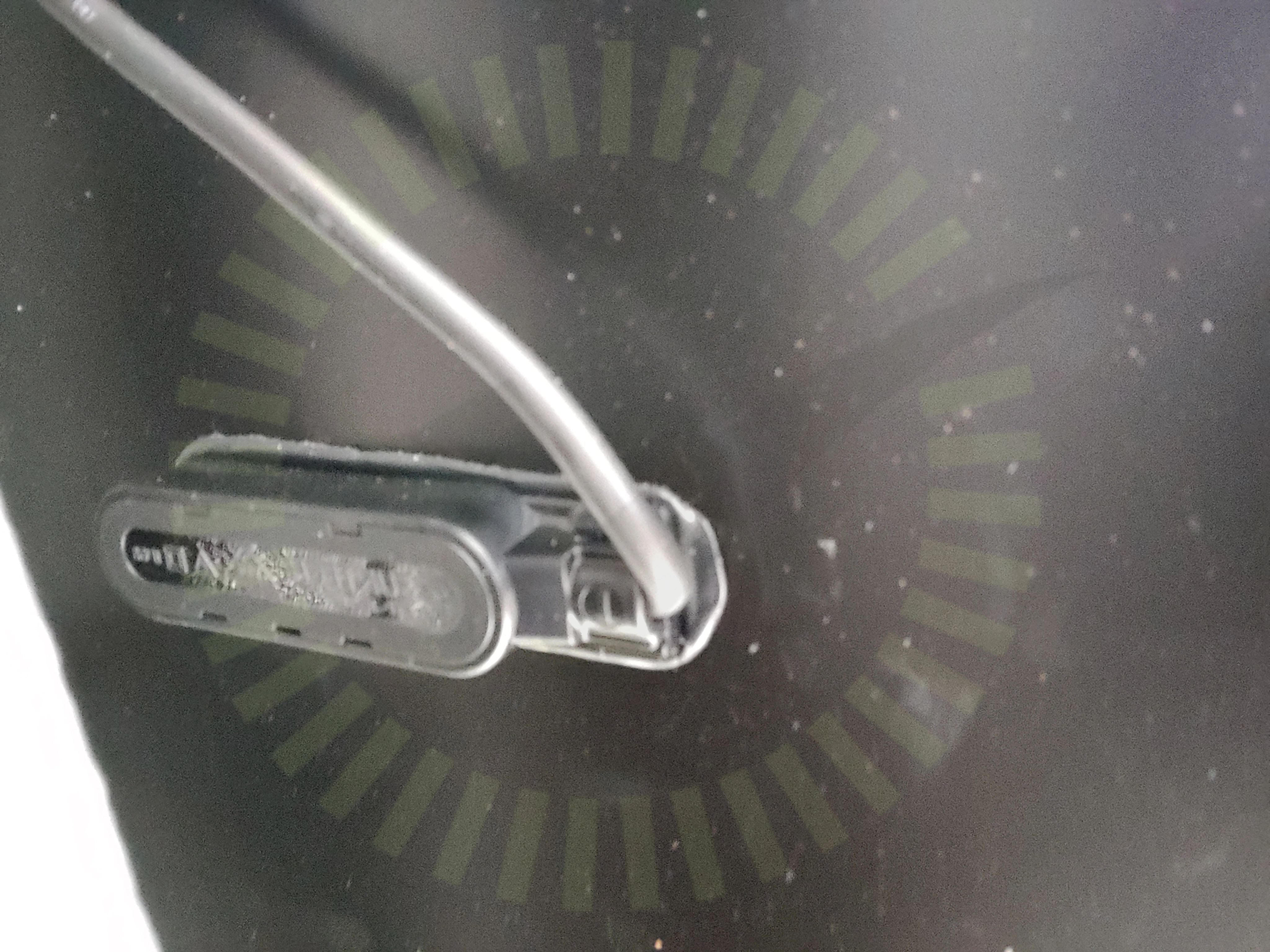

3.8 Solpaneler: Dragavlastade kablar

Inte godkänd

Böjar i ett ledningssystem ska ha en sådan radie att ledare och kablar inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
21/30
Betongkrok: Antal
Betongkrok: Avstånd panna
Likströmskabel: Skarp kant
Likströmskabel: Skydd
Likströmskabel: Uppfästning
Likströmskabel: UV
Montagesystem: Distans
Montagesystem: Taklutning
Optimerare: Dragavlastade
Optimerare: Fastsäkring av produkt
Optimerare: Kontakter
Optimerare: Placering
Skenor: Infästning
Skenor: Överhäng
Skenor: Slutfäste
Solpaneler: Avstånd till tak (Rek.)
Solpaneler: Inverkan på ram
Solpaneler: Kontakter
Solpaneler: Lutning
Solpaneler: Mellanrum
Solpaneler: Repor
Ej tillgängligt vid besiktning
1/30
Likströmskabel: Kopplingslådor

Tak: Sydväst

Anmärkningar
8/29
4.1 Betongkrok: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard
Betongkrok: Avstånd panna

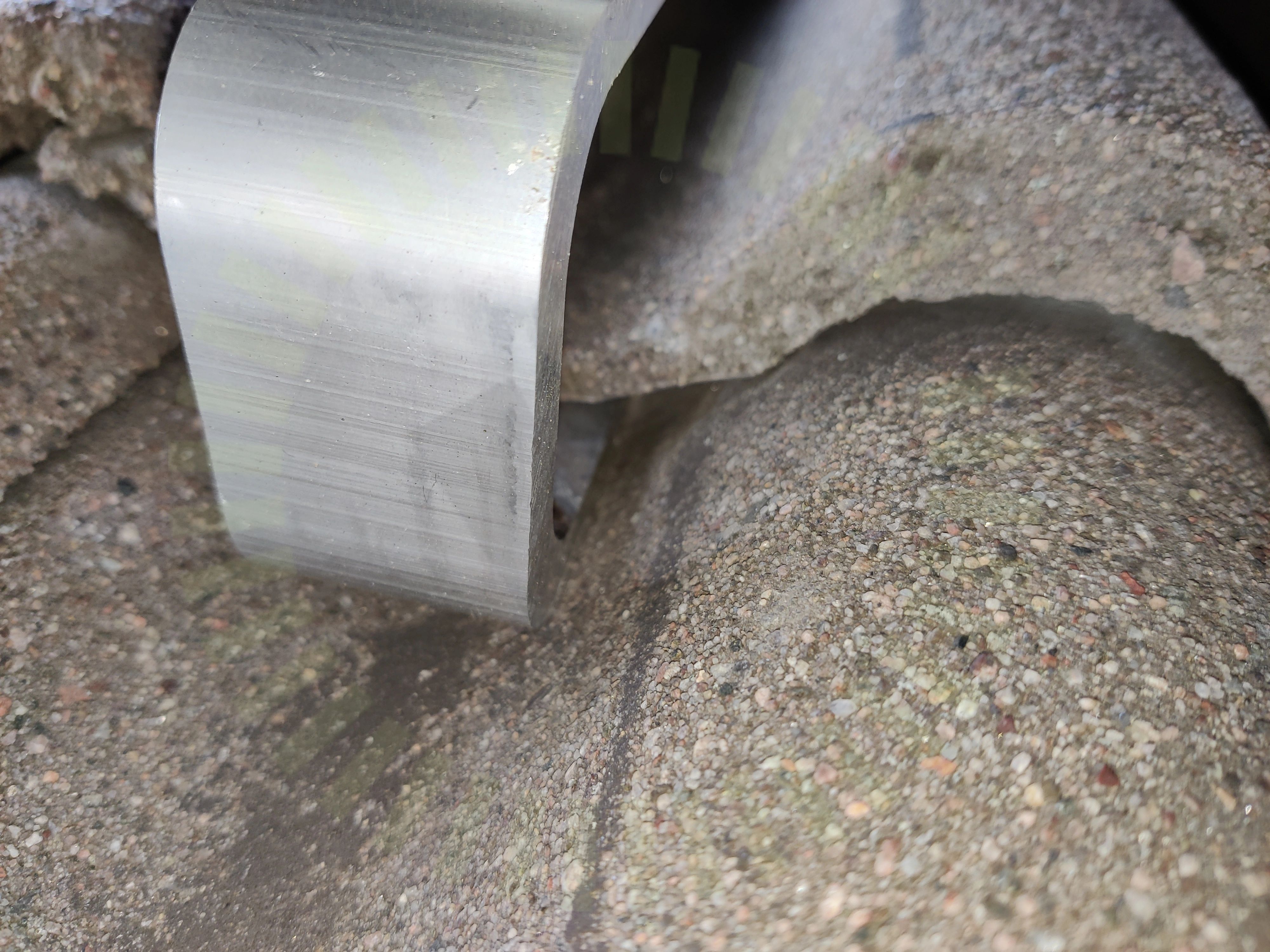

4.2 Betongkrok: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar
4.3 Betongkrok: CC mått

Inte godkänd

En beräkning ska vara gjord för att få fram hållfastheten på systemet. Den beräkningen ska följas.

Tillverkarens anvisningar
Betongkrok: Infästning
4.4 Betongkrok: Infästning

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar
Skenor: Infästning

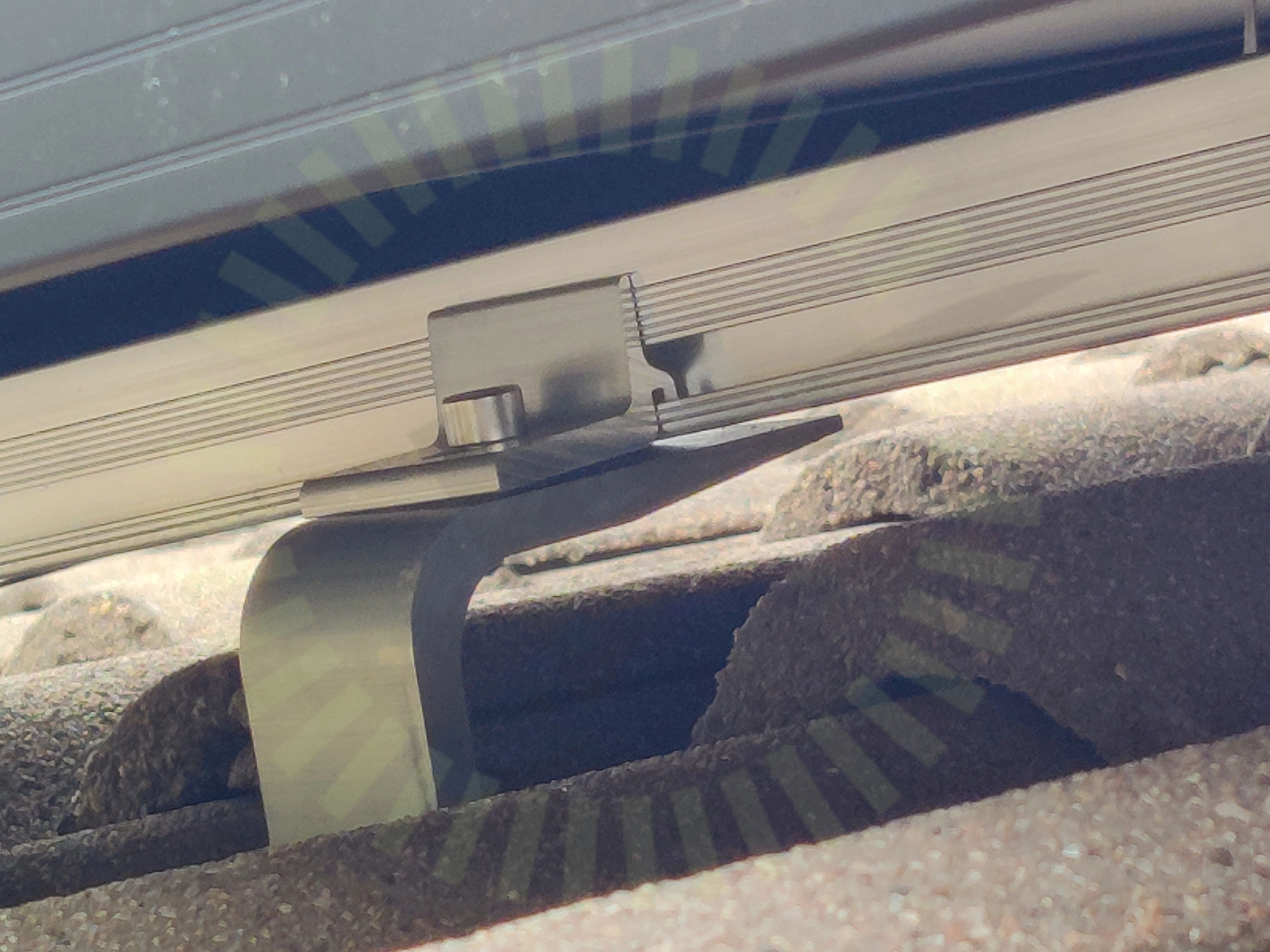

4.5 Skenor: Infästning

Inte godkänd

Är skenorna ej installerade på infästningmaterial som beskrivet i installationsmanualen riskerar skenan att lossna.

Tillverkarens anvisningar
Solpaneler: Fästenas placering

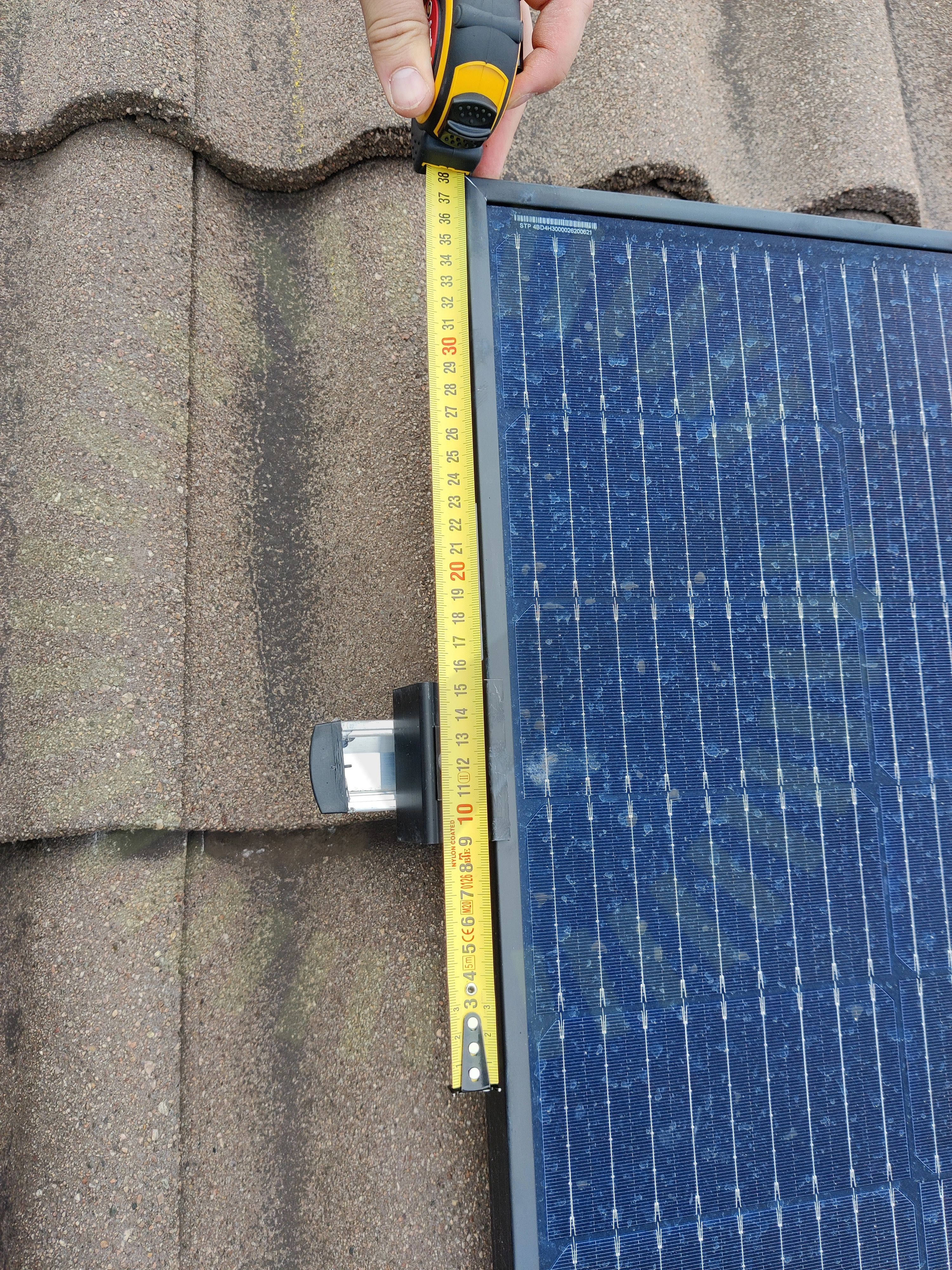

4.6 Solpaneler: Fästenas placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar
Solpaneler: Föremål mot bakstycke
4.7 Solpaneler: Föremål mot bakstycke

Inte godkänd

Tillverkaren beskriver att inga föremål får lov att trycka mot panelens bakstycke.

Tillverkarens montageanvisningar
Solpaneler: Dragavlastade kablar
4.8 Solpaneler: Dragavlastade kablar

Inte godkänd

Böjar i ett ledningssystem ska ha en sådan radie att ledare och kablar inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
20/29
Betongkrok: Antal
Likströmskabel: Skarp kant
Likströmskabel: Skydd
Likströmskabel: Uppfästning
Likströmskabel: UV
Montagesystem: Distans
Montagesystem: Taklutning
Optimerare: Dragavlastade
Optimerare: Fastsäkring av produkt
Optimerare: Kontakter
Optimerare: Placering
Skenor: Överhäng
Skenor: Slutfäste
Solpaneler: Avstånd till tak (Rek.)
Solpaneler: Fästenas storlek
Solpaneler: Inverkan på ram
Solpaneler: Kontakter
Solpaneler: Lutning
Solpaneler: Mellanrum
Solpaneler: Repor
Ej tillgängligt vid besiktning
1/29
Skenor: Skarv

Växelriktare

Godkända kontrollpunkter
9/9
Likströmskabel: Dubbelisolerad
Växelriktare: Dimensionering
Växelriktare: Infästning
Växelriktare: Kontakter
Växelriktare: Placering
Växelriktare: Rakt monterad
Växelriktare: Utrymme
Växelriktare: Värmeutveckling
Växelriktare: Ventilation
