Besiktningsrapport

Besiktningens betyg

5.9

/10
Installation av
CellSolar
Datum
29 november 2021
Ort
Rydsgård, Skåne län

Skenor: Överhäng

Skenor: Överhäng

Infästning: Infästning Råspont

Infästning: Infästning Råspont

Infästning: Infästning Takstol

Infästning: Infästning Takstol

+ 7

+ 7
66% godkända
34% ej godkända

Om installationen

Paneler

STPXXXS - C54/U

Montagesystem

SingleRail: CrossHook 3S

Växelriktare

SUN2000-(8KTL-20KTL)-M2

CellSolar

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
1/4
1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal.

Avtal
Godkända kontrollpunkter
2/4
Skada
Skräp
Ej tillgängligt vid besiktning
1/4
Synpunkter från beställare

Dokumentation

Anmärkningar
5/5
2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Elektriskt

Anmärkningar
2/17

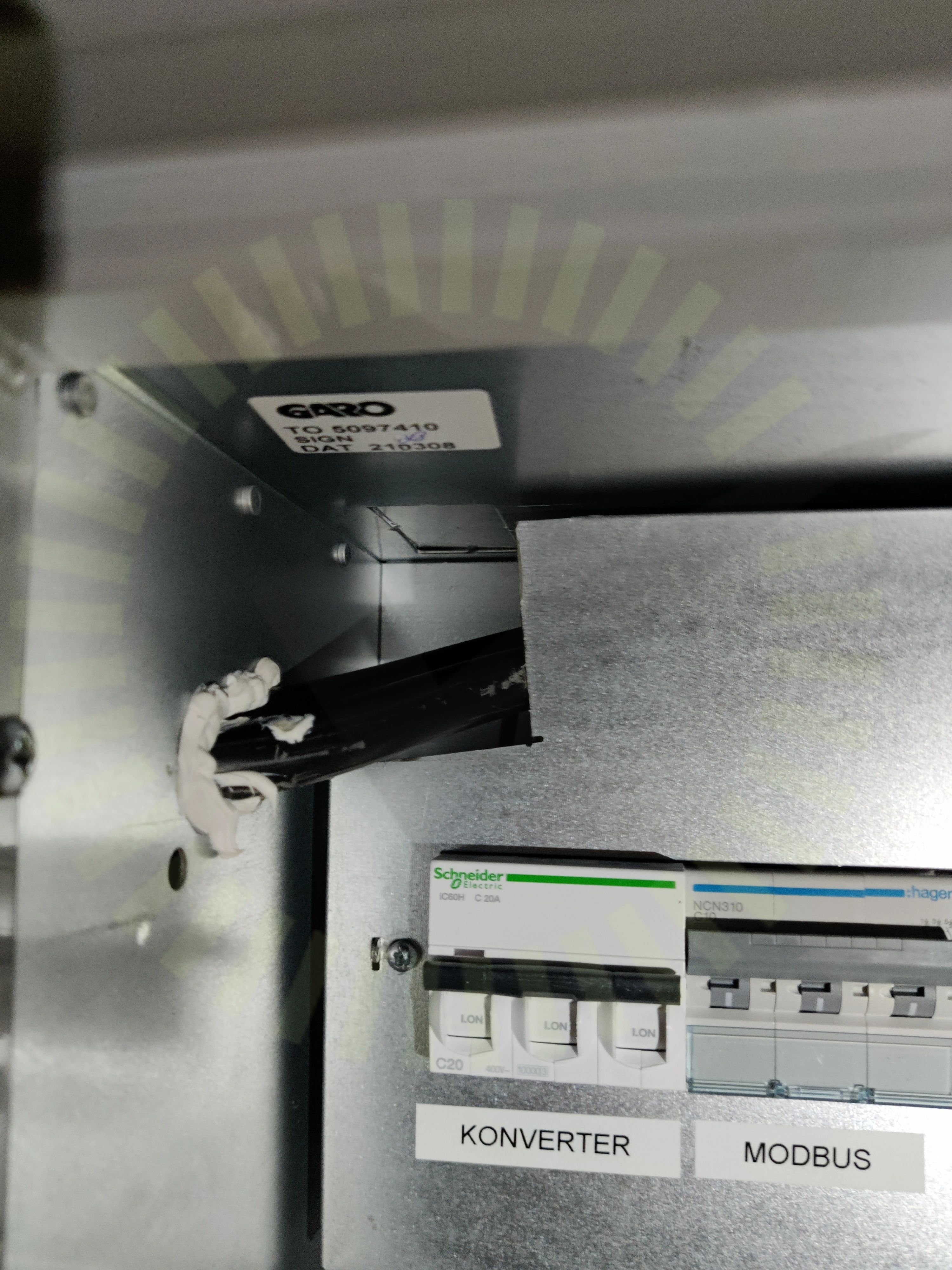

Elektriskt: Basskydd
3.1 Elektriskt: Basskydd

Okänd

Basskydd för installation är inte korrekt.

3.2 Elektriskt: Säkringar

Inte godkänd

Dimensionering av säkringar inte godkänt.

Godkända kontrollpunkter
14/17
Elektriskt: Åtkomlighet
Elektriskt: Förläggning
Elektriskt: Kabeldimension
Transportsträckor AC: Skador på kabel
Transportsträckor AC: Uppfästning
Transportsträckor AC: Yttre påverkan
Transportsträckor DC: Genomföringar
Transportsträckor DC: Skador på kabel
Transportsträckor DC: Uppfästning
Transportsträckor DC: Yttre påverkan
Varselmärkning: Informering av solceller
Varselmärkning: Tillförlitligt fäst
Varselmärkning: Varning för backspänning
Varselmärkning: Varning för likström
Ej tillgängligt vid besiktning
1/17
Transportsträckor AC: Genomföringar

Tak 1

Anmärkningar
10/28

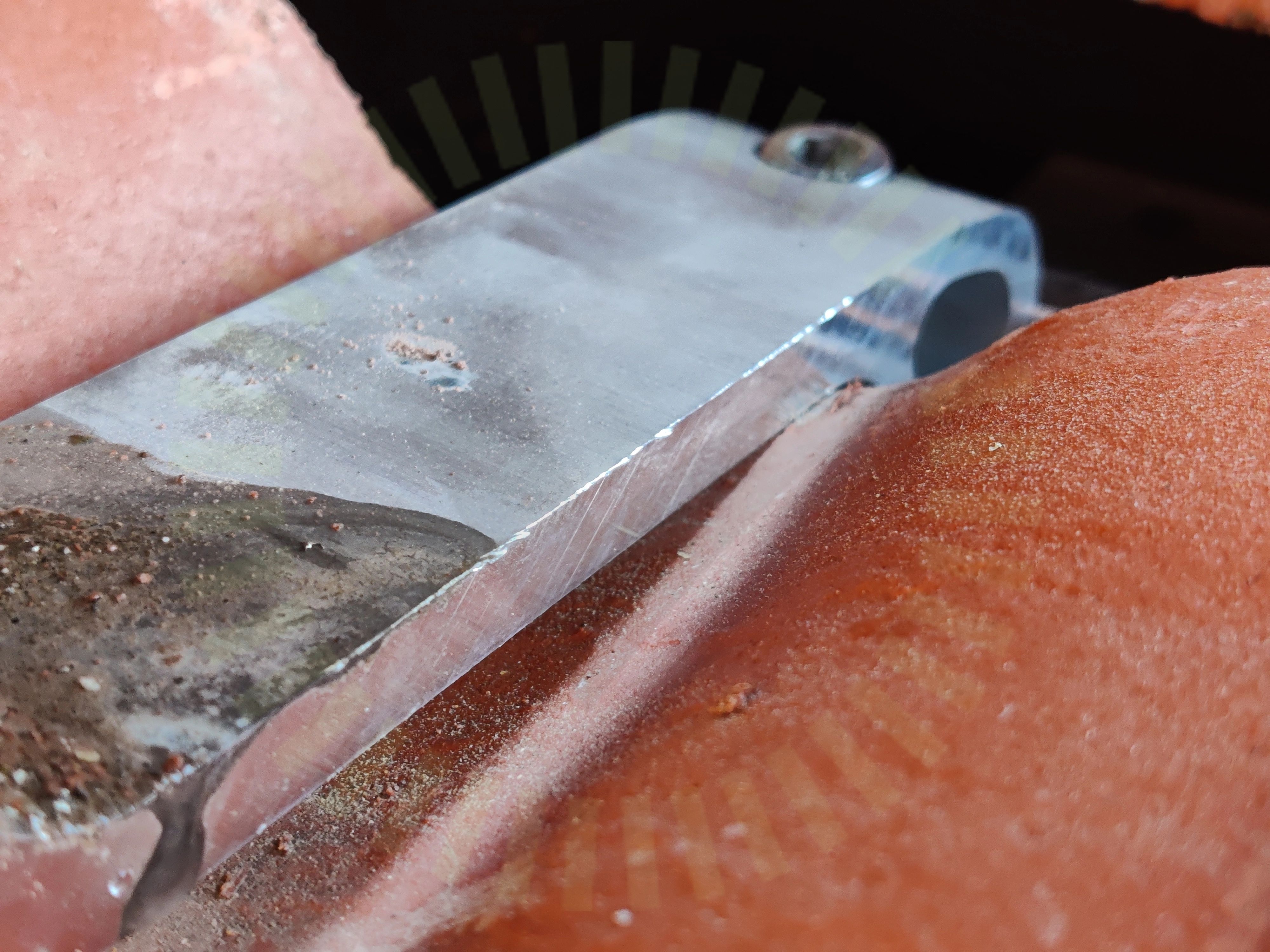

Infästning: Avstånd panna
4.1 Infästning: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar
Infästning: CC mått
4.2 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

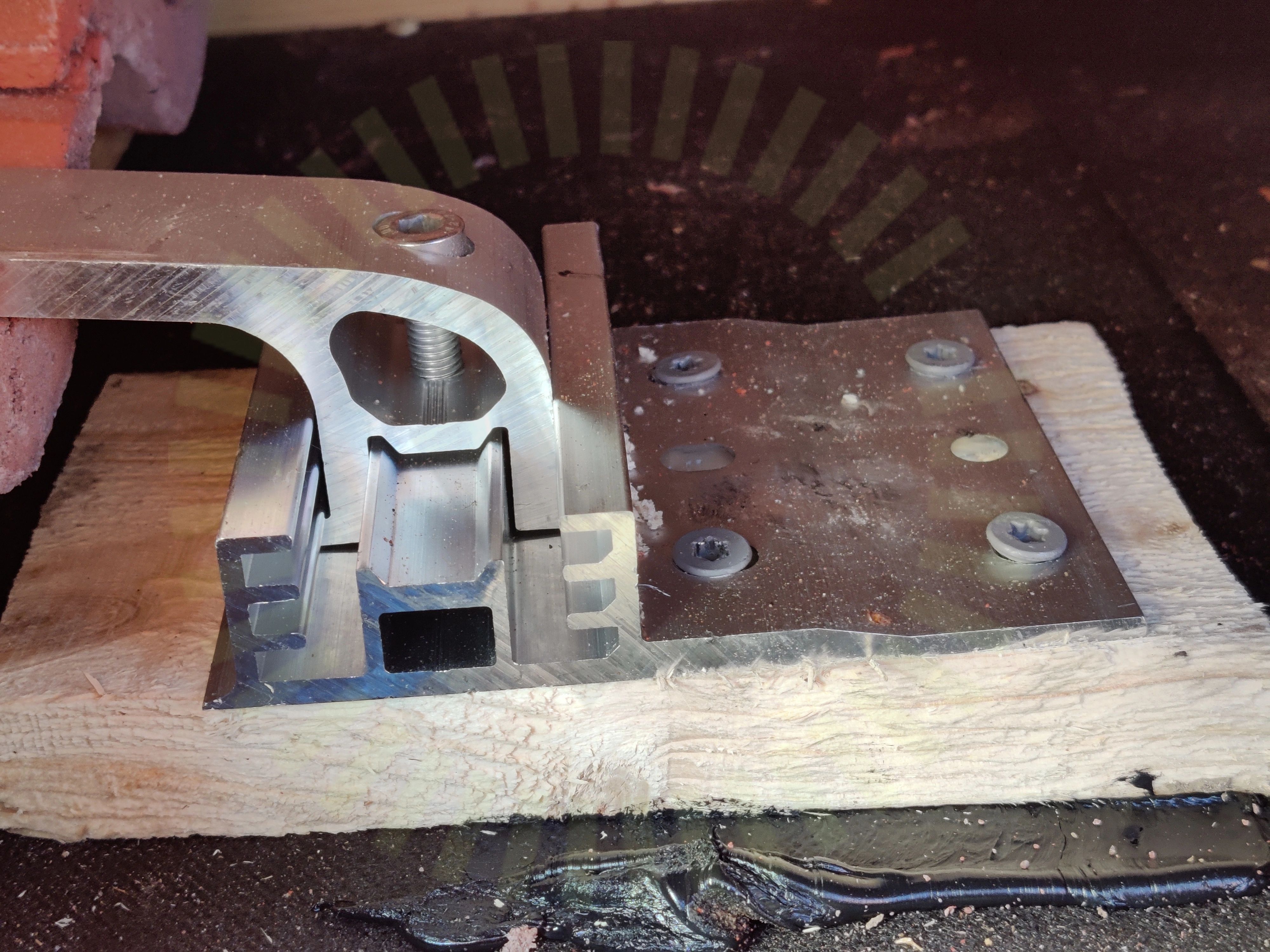

Infästning: Infästning Råspont
4.3 Infästning: Infästning Råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont.

Tillverkarens anvisningar

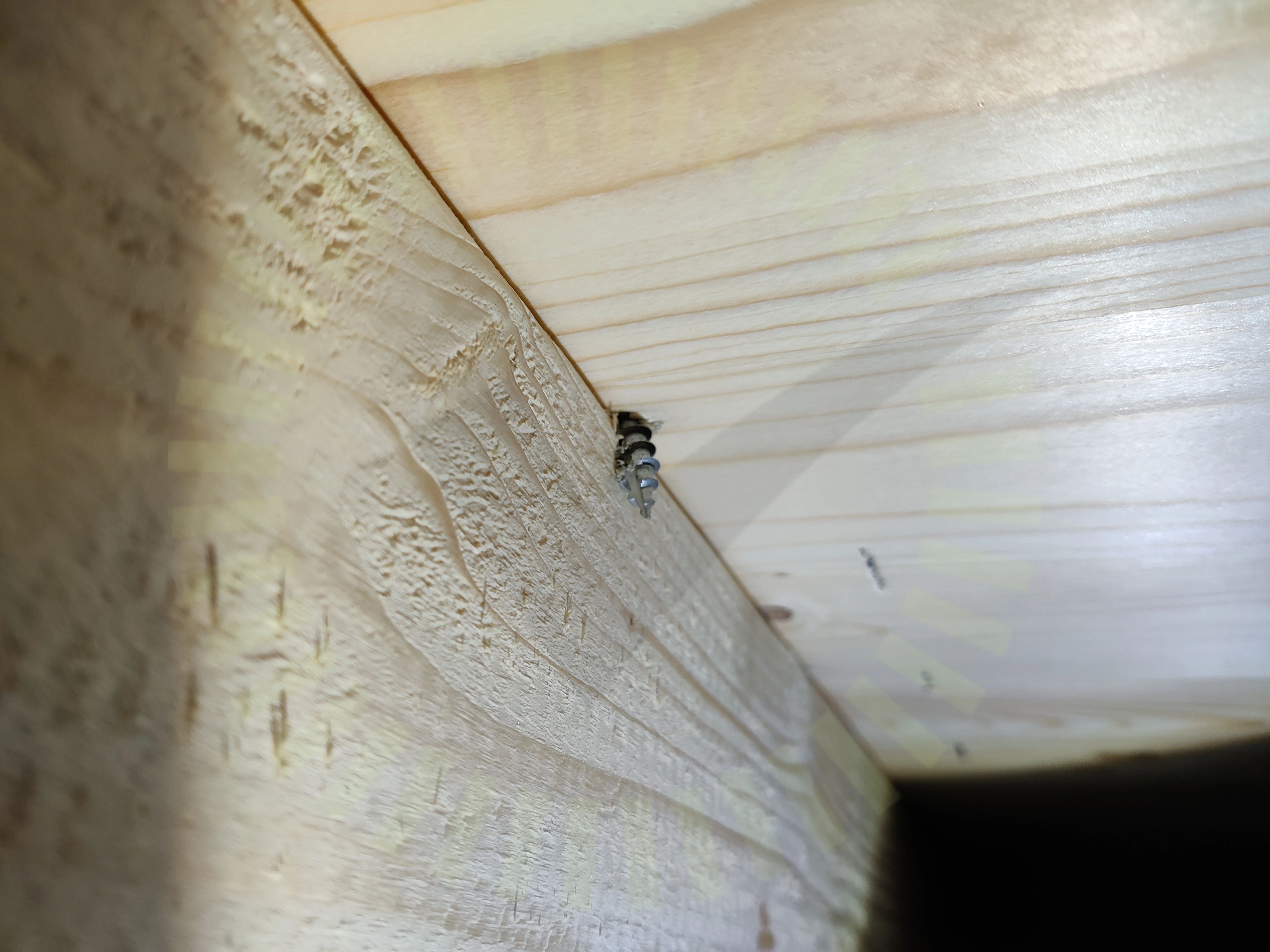

Infästning: Infästning Takstol
4.4 Infästning: Infästning Takstol

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

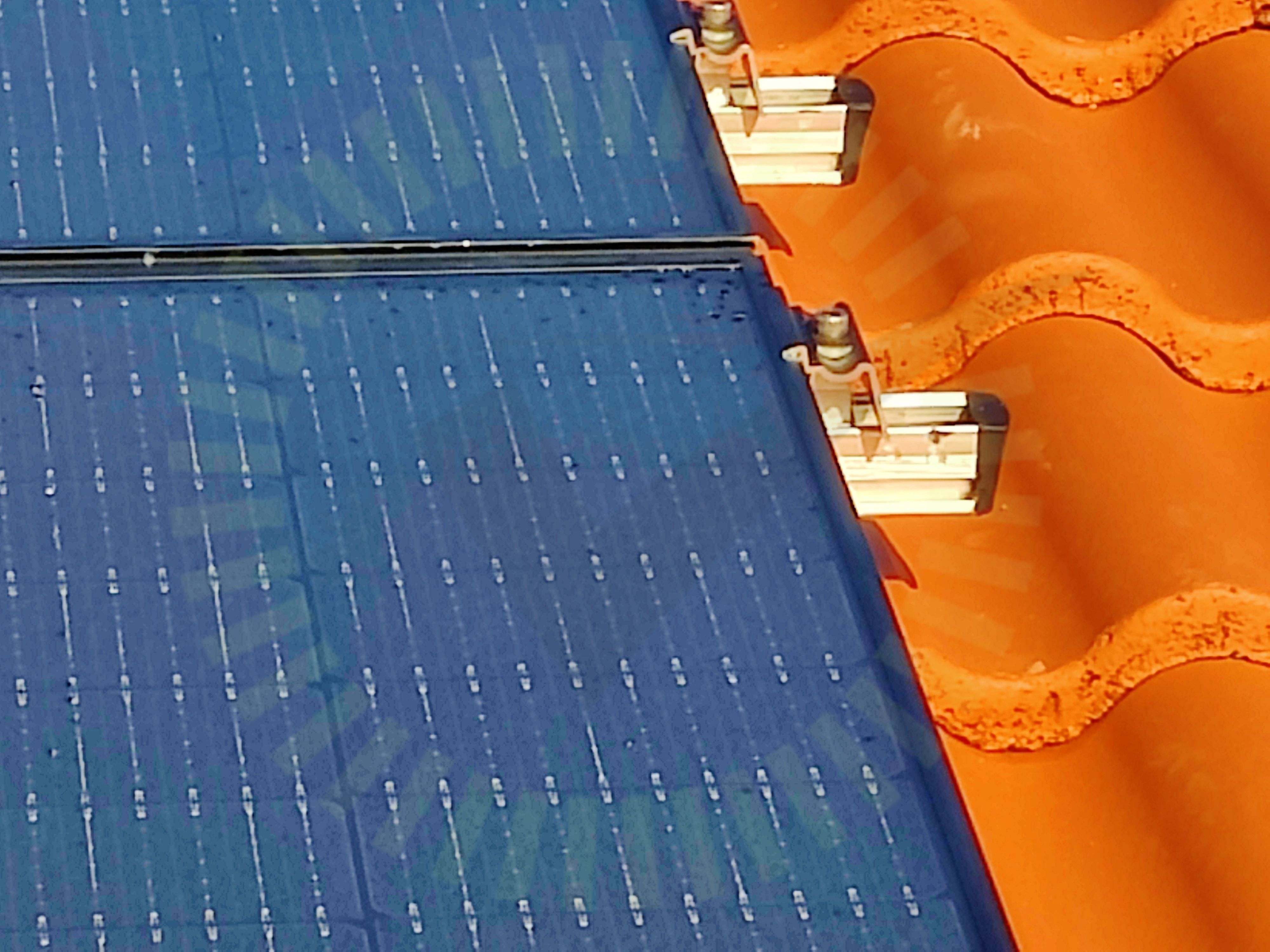

Solpaneler: Fästen: Placering
4.5 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar
4.6 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

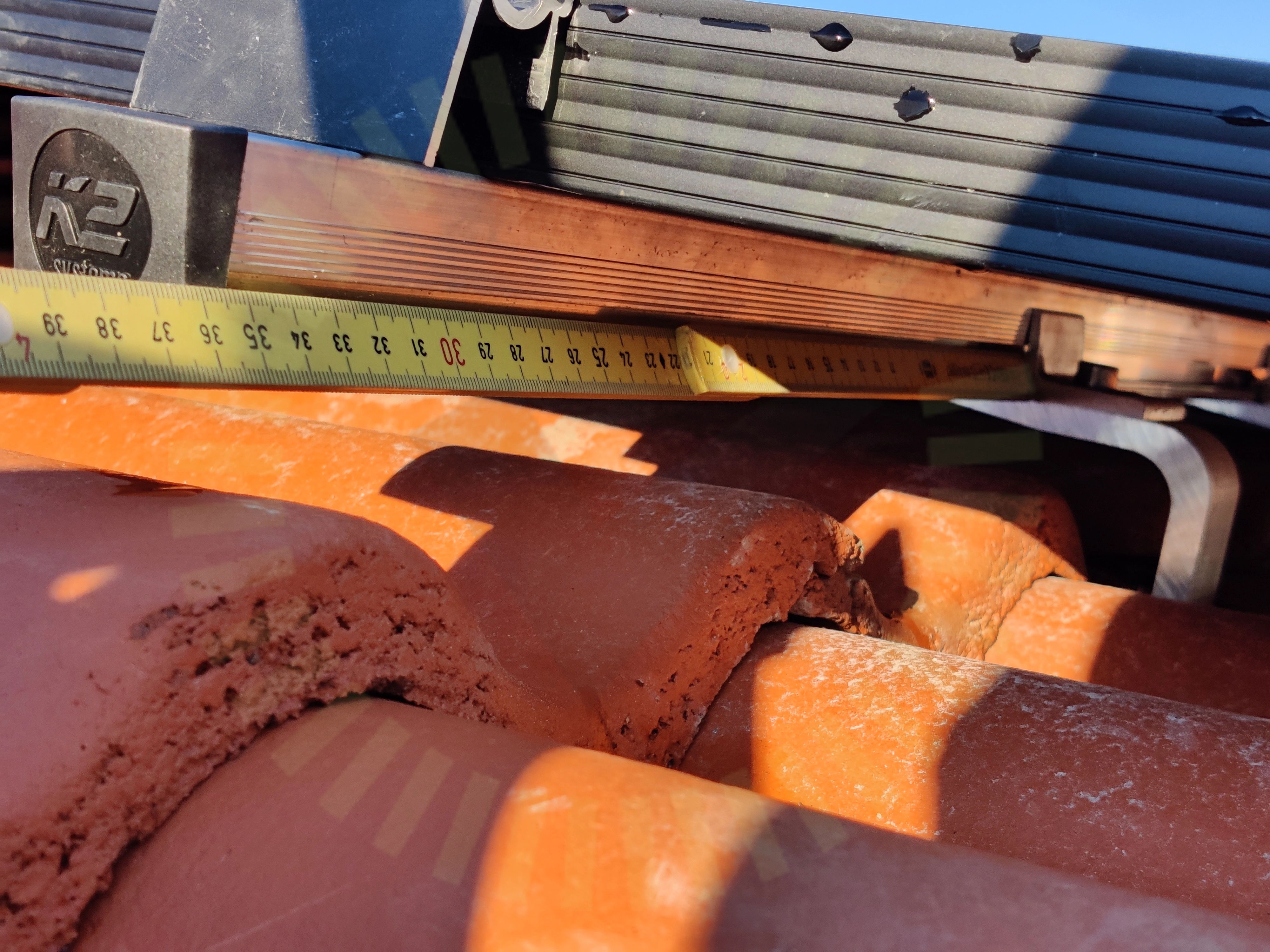

Skenor: Överhäng
4.7 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar
Skenor: Skarv
4.8 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar
4.9 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

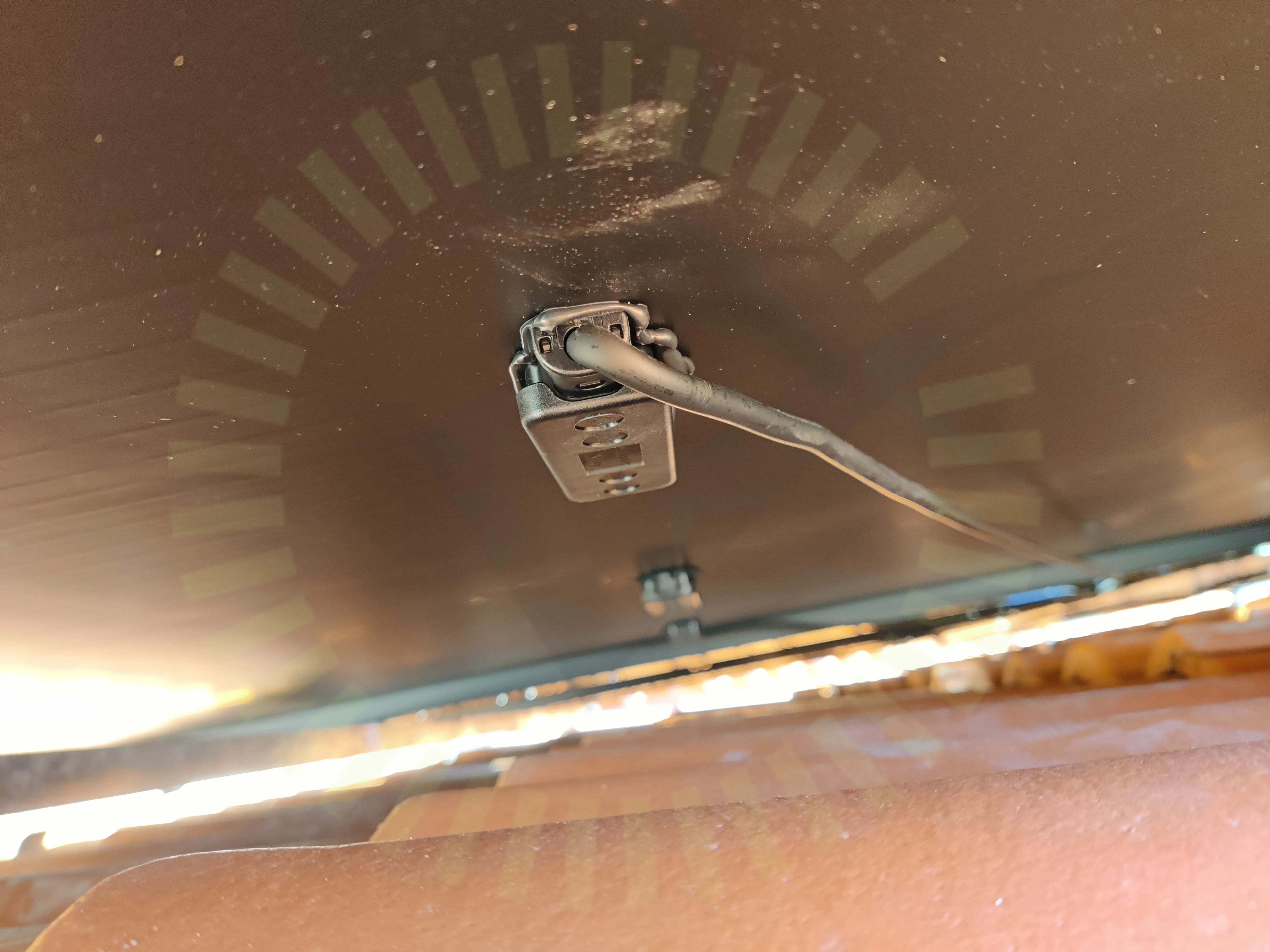

Solpaneler: Kablar: Dragavlastade
4.10 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
16/28
Fästen: Slutfäste
Infästning: Urspårning
Likströmskabel: Skydd
Likströmskabel: Väderbeständigt material
Skenor: Infästning
Solpaneler: Avstånd till tak (Rek.)
Montagesystem: Distans
Montagesystem: Skador
Montagesystem: Taklutning
Solpaneler: Bakstycke: Föremål
Solpaneler: Dräneringshål
Solpaneler: Fästen: Storlek
Solpaneler: Lutning
Solpaneler: Mellanrum
Solpaneler: Skador
Solpaneler: Skugga
Ej tillgängligt vid besiktning
2/28
DC: EMC
Solpaneler: Kablar: Kontakter

Växelriktare: SUN2000-(8KTL-20KTL)-M2

Anmärkningar
2/8

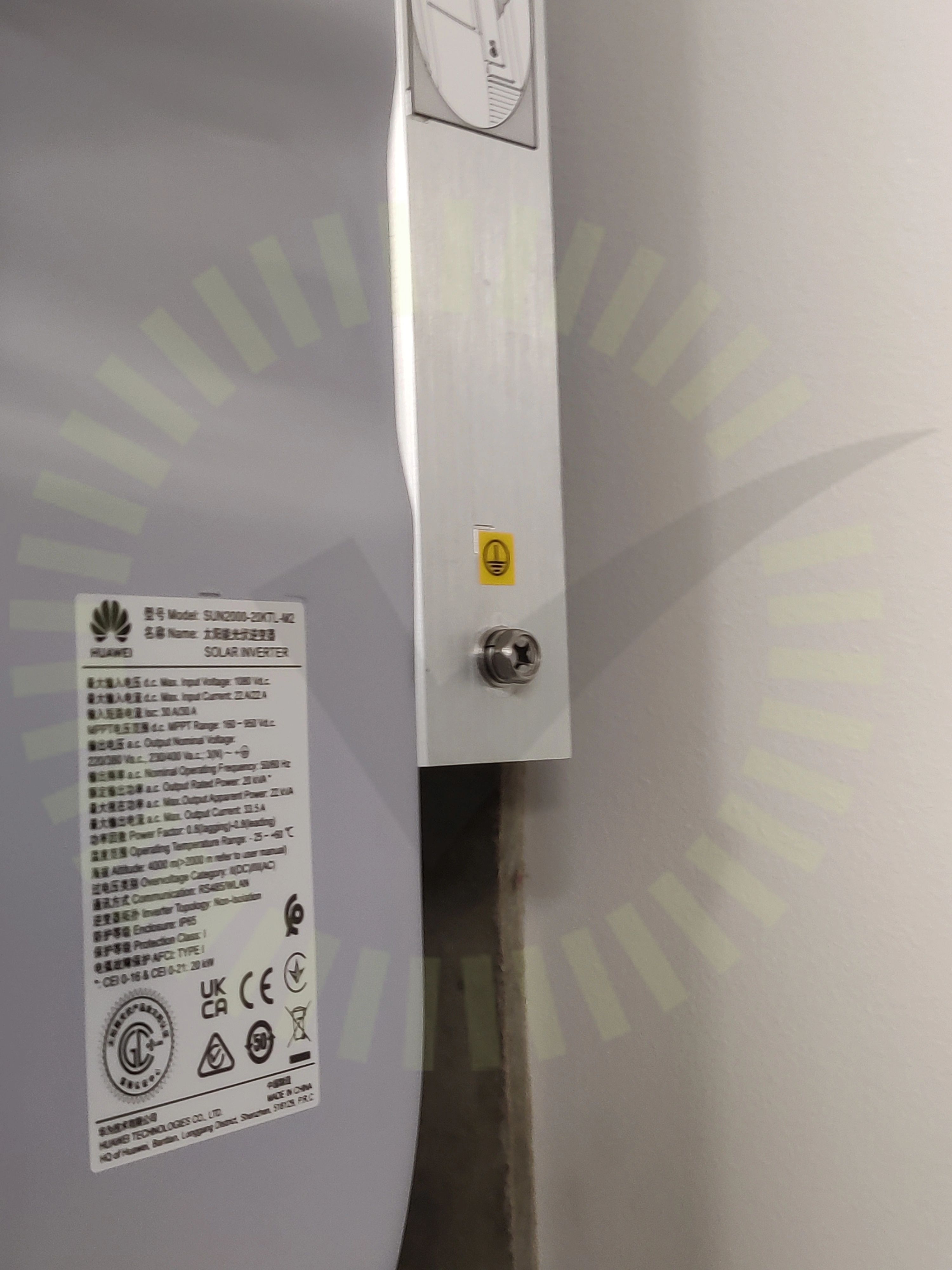

Växelriktare: El: PE
5.1 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

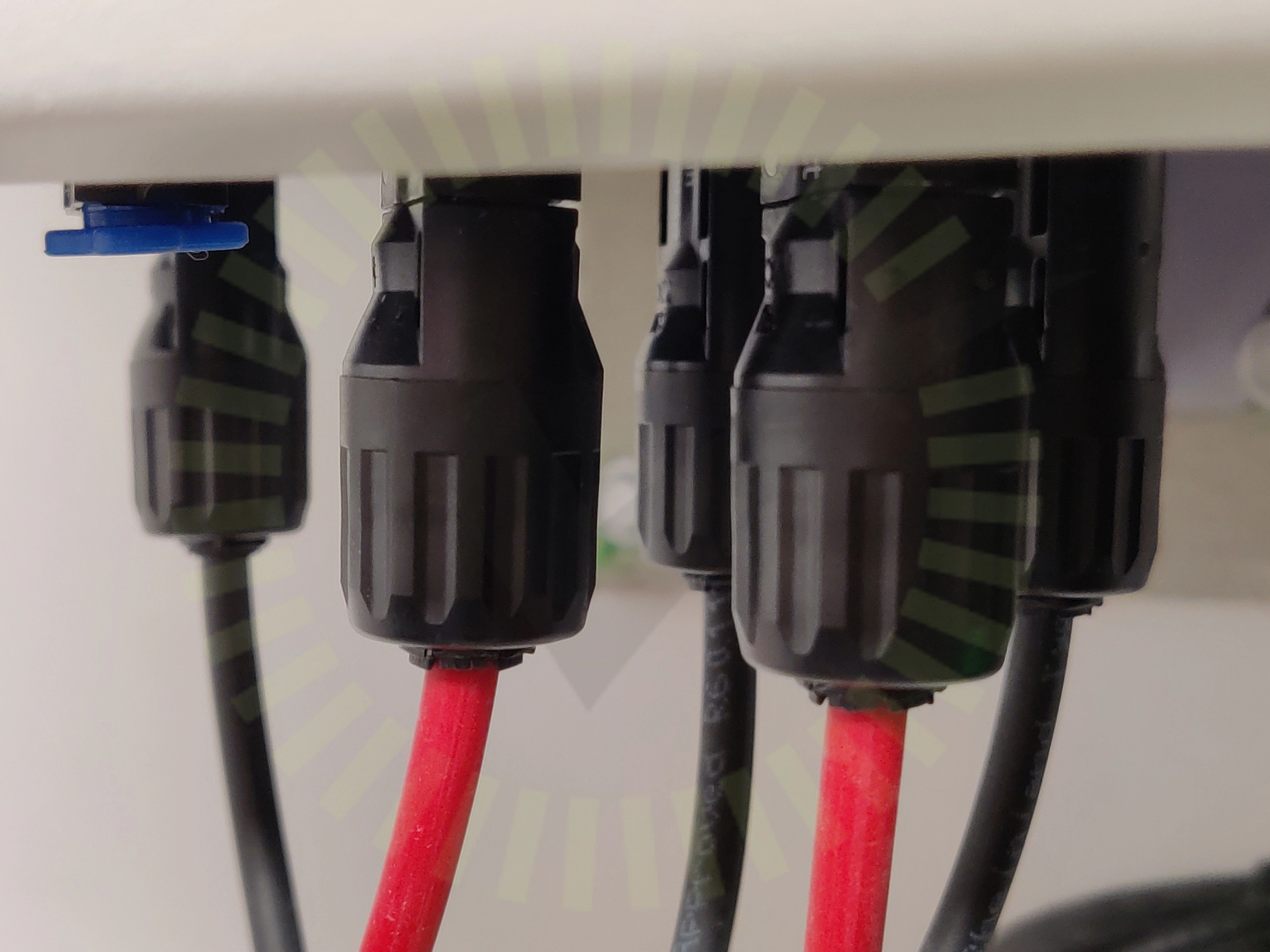

Växelriktare: El: Kontakter
5.2 Växelriktare: El: Kontakter

Inte godkänd

Kontakter avviker från anvisningar.

Tillverkarens anvisningar
Godkända kontrollpunkter
6/8
Placering: Avstånd
Placering: Infästning
Placering: Vinkel
Växelriktare: El: Kabel
Växelriktare: Placering: Brännbart underlag
Växelriktare: Placering: Utrymme
