Besiktningsrapport

Besiktningens betyg

5.7

/10
Installation av
Widings El
Datum
13 juli 2021
Ort
Lönsboda, Skåne län

Skenor: Slutfäste

Skenor: Slutfäste

Skenor: Skarv

Skenor: Skarv

Likströmskabel: Uppfästning

Likströmskabel: Uppfästning

+ 1

+ 1
58% godkända
42% ej godkända

Om installationen

Paneler

JAM60S20 MR Series

Montagesystem

Hanger Bolt MSP-PR-HB A2

Växelriktare

SYMO 15.0-3-M

Widings El

Installerad av Widings El som har ett lågt snittbetyg på 5.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
2/2
Skada
Skräp

Dokumentation

Anmärkningar
7/7
2.1 Dokumentation: Drift och underhåll

Rekommendation

Fortlöpande kontroll att anläggningen ger betryggande säkerhet mot person- och sakskada bör göras. Förklaring om hur det görs bör lämnas av leverantör.

SEK 457
2.2 Dokumentation: Flashlista

Rekommendation

För att kunna ta nytta av effektgaranti skickas varje panel med ett ID nummer. Samma ID används för att sedan kolla om panelens kvalité håller vad tillverkaren lovar.

SEK 457
2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

SEK 457
2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren bör finnas tillgängligt som underlag.

SS 436 40 00 (132.13)
2.5 Produktinformation: Paneler

Inte godkänd

För att du som ägare ska kunna hålla koll på din anläggning behöver du all information som tillverkarna ger om sina produkter.

2.6 Produktinformation: Växelriktare

Inte godkänd

För att du som ägare ska kunna hålla koll på din anläggning behöver du all information som tillverkarna ger om sina produkter.

2.7 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Vid eventuell olycka är snö- och vindlastberäkningarna underlag för att bevisa att anläggningen är installerad efter tillverkarens anvisningar.

Tillverkarens montageanvisningar

Elektriskt

Anmärkningar
3/17
3.1 Transportsträckor DC: Yttre påverkan

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

SS 436 40 00 (132.5)
3.2 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
3.3 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
12/17
Transportsträckor AC: Genomföringar
Transportsträckor AC: Skador på kabel
Transportsträckor AC: Termisk påverkan
Transportsträckor AC: Uppfästning
Transportsträckor AC: UV skydd
Transportsträckor AC: Vegetation
Transportsträckor AC: Yttre påverkan
Transportsträckor DC: Skador på kabel
Transportsträckor DC: Termisk påverkan
Transportsträckor DC: Uppfästning
Transportsträckor DC: UV Skydd
Varselmärkning: Varning för backspänning
Ej tillgängligt vid besiktning
2/17
Transportsträckor DC: Genomföringar
Varselmärkning: Tillförlitligt fäst

Tak 1

Anmärkningar
12/27
4.1 Skenor: Termisk brytpunkt

Inte godkänd

Montaget följer inte tillverkarens anvisningar om termiskt brytpunkt på skenorna.

Tillverkarens anvisningar

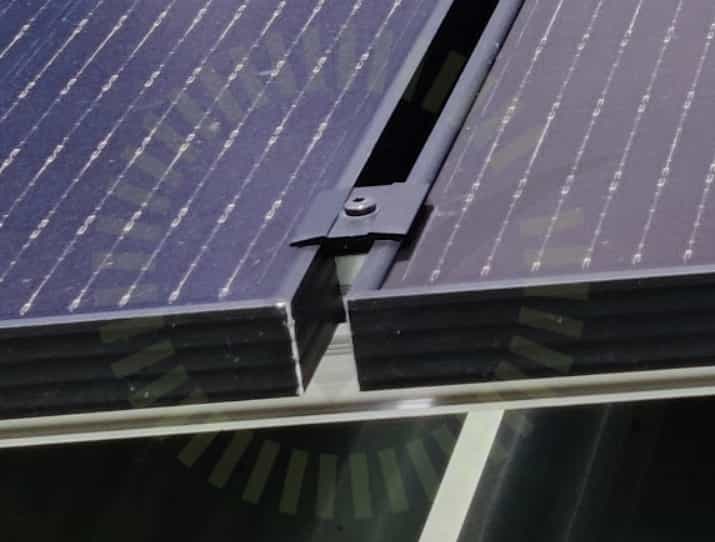

Solpaneler: Ram: Dräneringshål
4.2 Solpaneler: Ram: Dräneringshål

Inte godkänd

Fästena för panelerna ska enligt tillverkarens instruktioner inte täcka för dräneringshålen.

Tillverkarens montageanvisningar

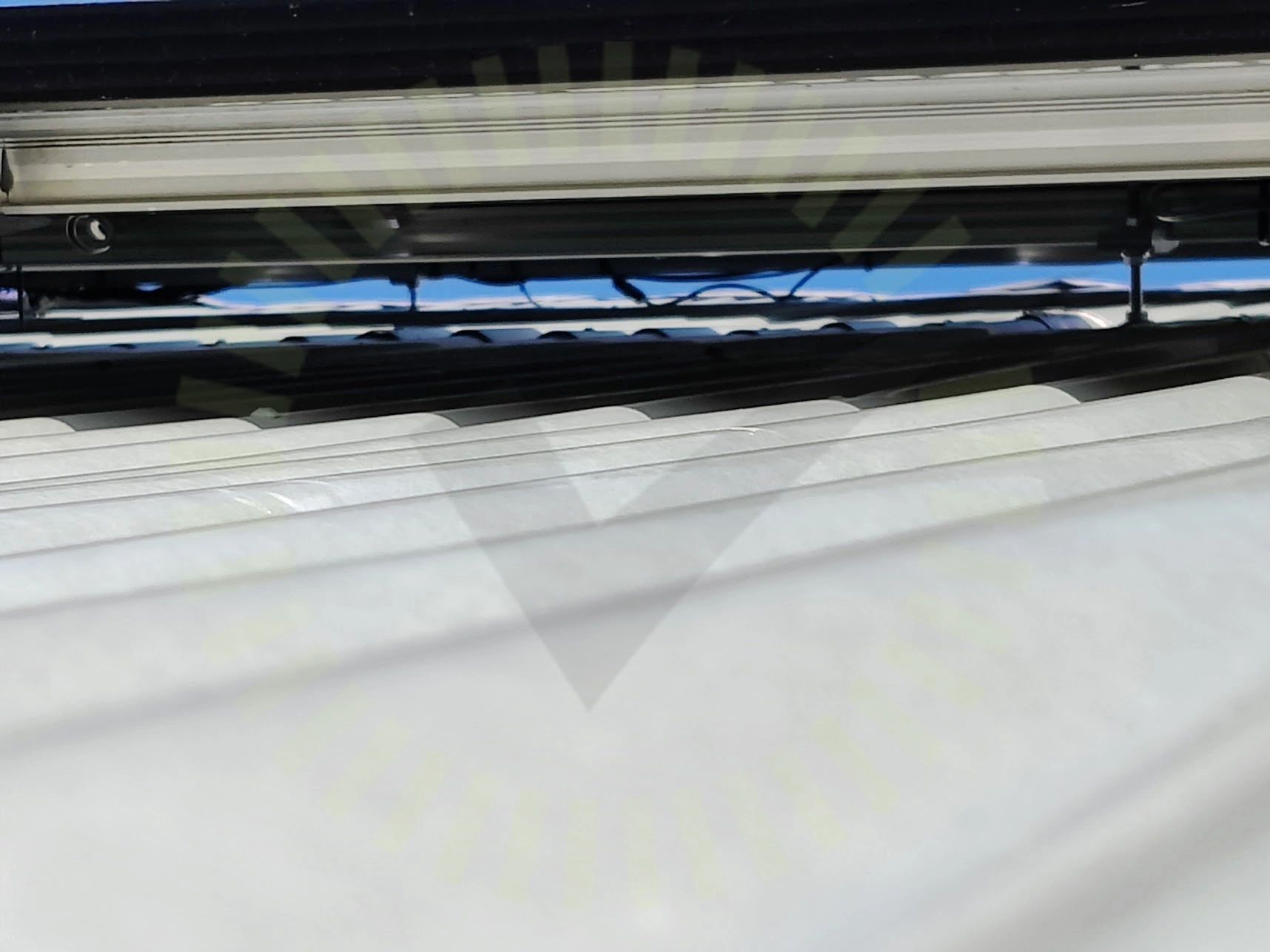

Likströmskabel: Uppfästning
4.3 Likströmskabel: Uppfästning

Inte godkänd

Kablar ska monteras så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
4.4 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar
4.5 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar
4.6 Skenor: Rörlig skarv

Inte godkänd

Den rörliga skarv som krävs är inte korrekt installerad eller saknas helt.

Tillverkarens anvisningar

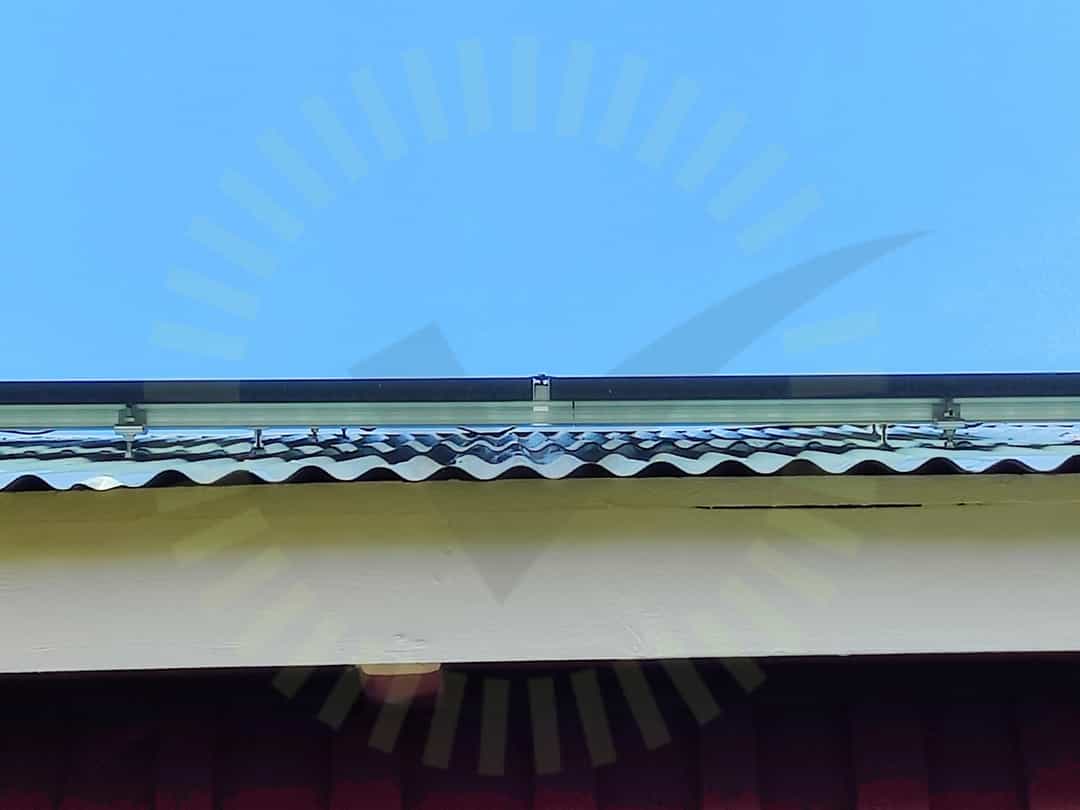

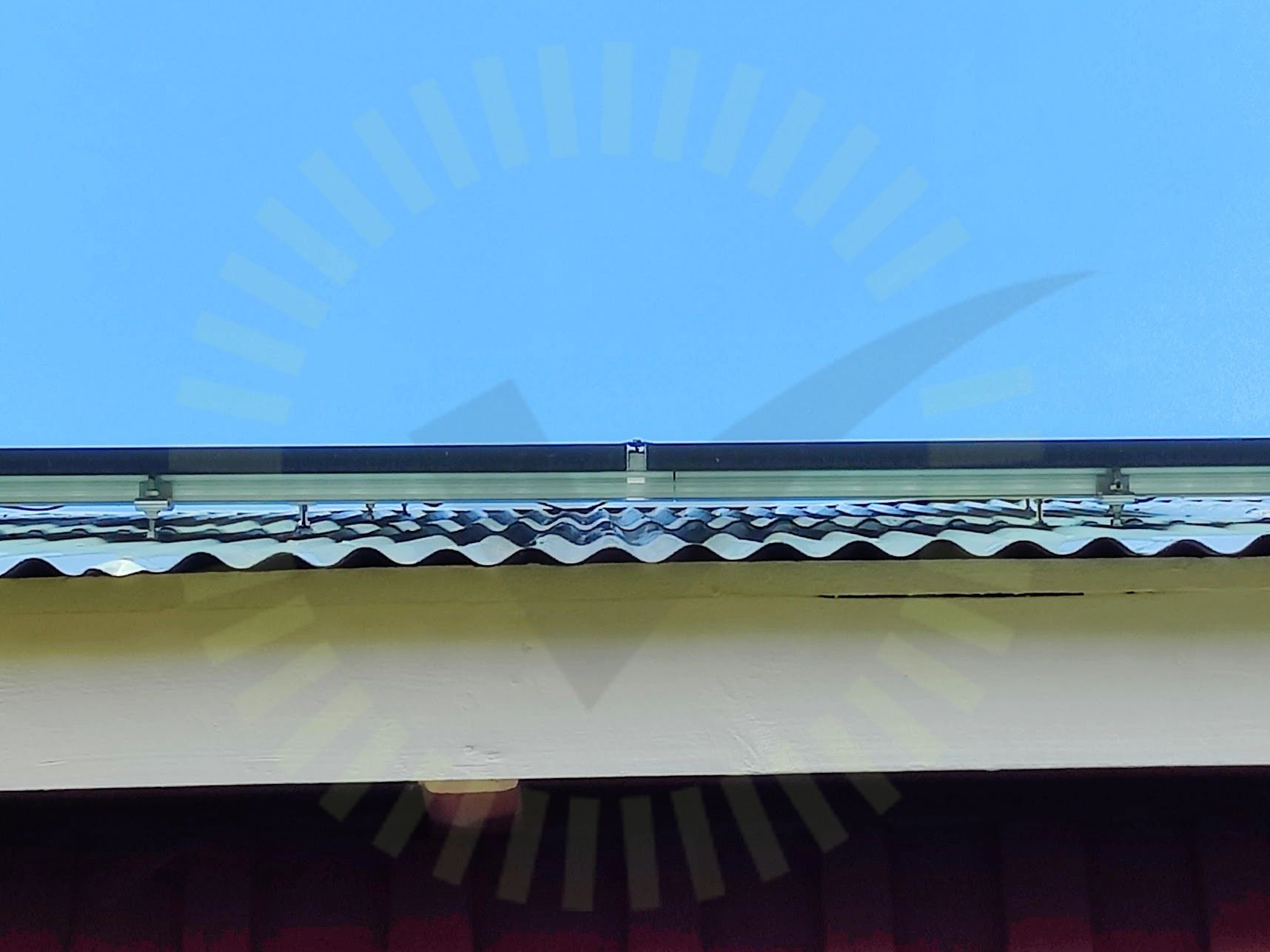

Skenor: Skarv
4.7 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

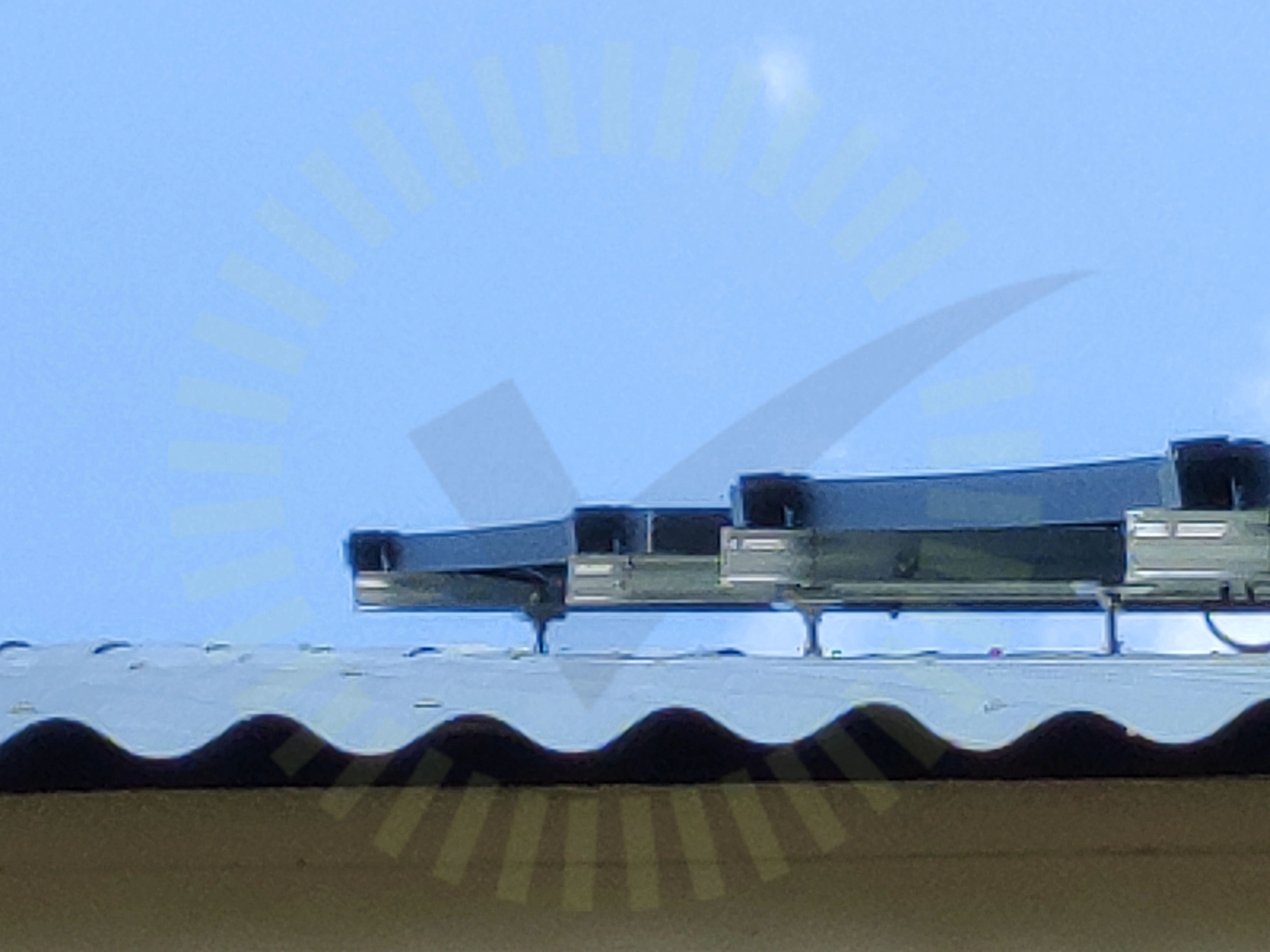

Skenor: Slutfäste
4.8 Skenor: Slutfäste

Inte godkänd

Panelens slutfäste är inte korrekt installerat.

Tillverkarens anvisningar

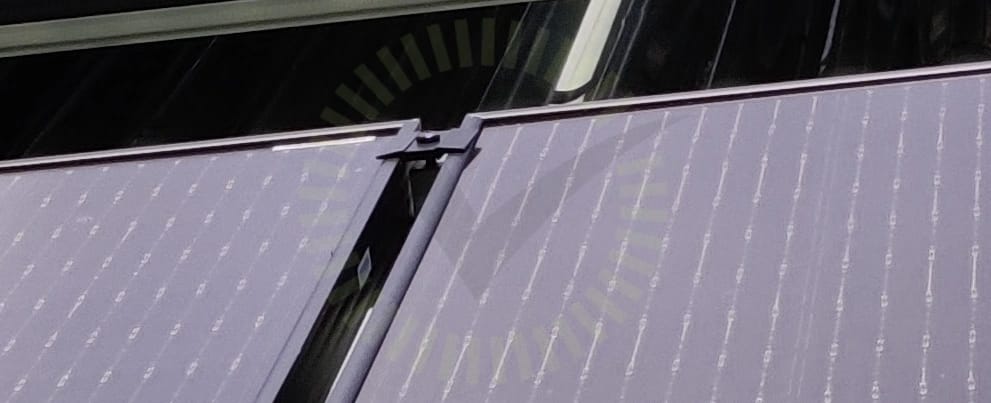

Solpaneler: Fästen: Placering
4.9 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar
4.10 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
4.11 Stockskruv: Infästning

Inte godkänd

Om stockskruven inte sitter tillräckligt djupt i virket försämras hållfastheten avsevärt.

Tillverkarens anvisningar
4.12 Stockskruv: Placering

Inte godkänd

Placeras infästningspunkterna inte efter projekteringen är det inte säkert att anläggningen tåler de beräknade snö- och vindlasterna.

Tillverkarens anvisningar
Godkända kontrollpunkter
14/27
Likströmskabel: Skarp kant
Likströmskabel: Skydd
Likströmskabel: UV
Montagesystem: Distans
Montagesystem: Skador
Solpaneler: Bakstycke: Föremål
Solpaneler: Fästen: Överlappning
Solpaneler: Fästen: Storlek
Solpaneler: Glas: Repor
Solpaneler: Ram: Hål
Solpaneler: Ram: Mellanrum
Solpaneler: Ram: Repor
Stockskruv: Rakt monterad
Stockskruv: Tätning
Ej tillgängligt vid besiktning
1/27
Solpaneler: Kablar: Kontakter

Växelriktare

Anmärkningar
3/10
5.1 Växelriktare: El: Dimensionering

Inte godkänd

Växelriktare ska vara rätt dimensionerade efter det specifika förhållandet för att undvika effektförluster.

Tillverkarens anvisningar
5.2 Växelriktare: Internet

Inte godkänd

Oftast har tillverkarna en övervakningsportal där du kan följa produktion och se eventuella felkoder. För det krävs internetuppkoppling.

Tillverkarens anvisningar
5.3 Växelriktare: Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Godkända kontrollpunkter
7/10
Växelriktare: Placering: Ventilation
Växelriktare: El: Dubbelisolerad
Växelriktare: Placering: Avstånd
Växelriktare: Placering: Direkt solljus
Växelriktare: Placering: Rakt monterad
Växelriktare: Placering: Utrymme
Växelriktare: Placering: Värmeutveckling
